举例五金冲压模具料带展开设计
举例五金冲压模具料带展开设计
今天和大家介绍一个新产品的开模,当然这个产品的难度也不大,这里主要是让大家树立一个正确的设计理念.所以很多零件图和成形的步骤在此只作简单的介绍!

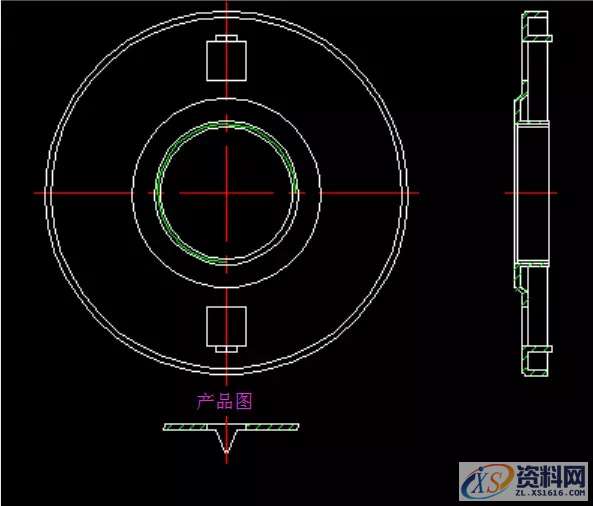

先看产品图:

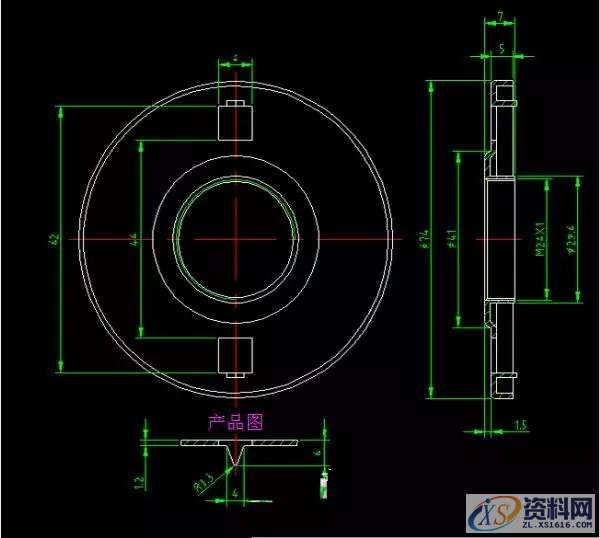

这是一个带尺寸的产品图:

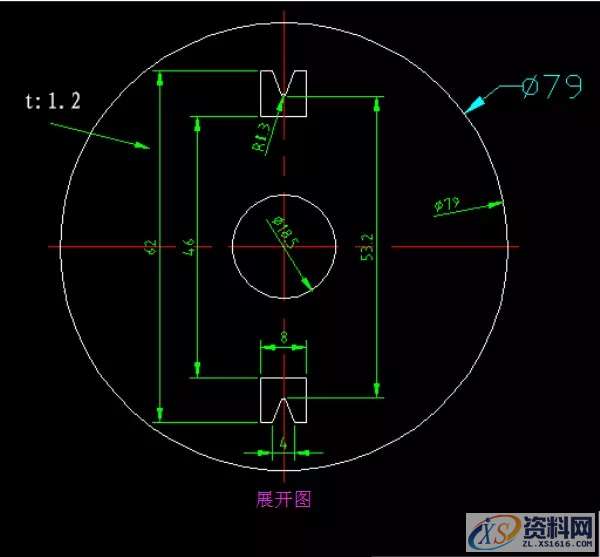

从上面的产品图中,可以看出,该产品需要冲孔,折弯,打凸,翻边等工序,产品料厚为1.2,像这样的料厚一般是较为理想的厚度,设计时从厚度上讲顾忌会比较少.接下来我们先展开该产品,展开后的尺寸如下图:

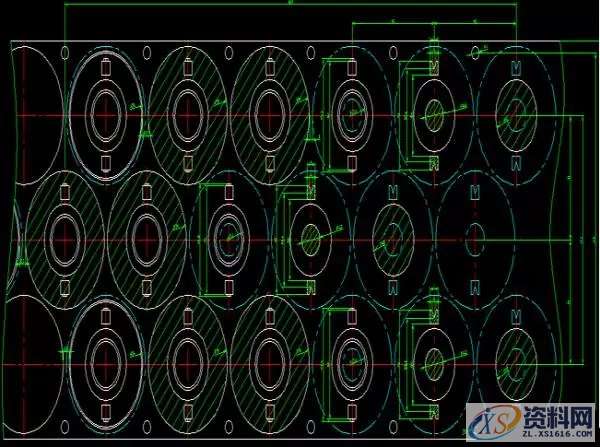

产品展开好后,接下来我们来排样,这里有几点要注意的是:我们应该先打凸,然后再进行翻边动作,下面是我排样图:
到此,我们就可以根据料带来出模具图了,相信很多朋友已经能够根据现有的材料出模具图了!
