Error Writing E2PROM at AutoInc Address 0x0报错原因
错误现象

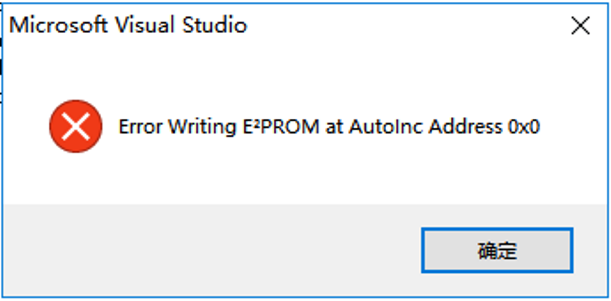

通过TwinCAT向EEPROM中烧写xml文件时，报“Error Writing E2PROM at AutoInc Address 0x0”错误。
错误原因
EEPROM的WP引脚为写保护引脚，高电平有效（禁止写，只读），低电平失效（可读可写）。
此处EEPROM_WP为高电平，写保护使能，只读不写，故xml文件不能正常烧写。
解决方法
1.通过杜邦线将WP与板上GND短接。
2.利用控制信号将WP引脚拉低。
3.重新绘制该部分电路原理图，制板。
以上三种方法都可以解决上述问题，择一测试即可。

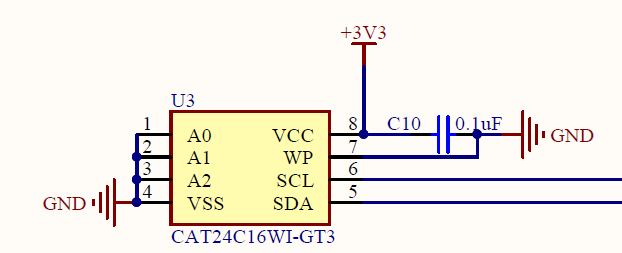

参考电路
