前言
一：了解什么是isisi协议
isis是一种与ospf很相似的网络协议（属于动态路由协议）,它被应用在巨 大规模网络,如运营商以及银行等。
同样的它也是基于链路状态算法,支持clnp网络,ip网络。与ospf不同的是,它是基于数据链路层报文传输,而ospf则是在ip层进行计算。
它可以自动的发现远程网络，只要网络拓扑结构发生了变化，路由器就会相互交换路由信息，不仅能够自动获知新增加的网络，还可以在当前网络连接失败时找出备用路径。
1.1：isis路由器类型
L1路由器(Leve-1)、L2路由器(Leve-2)和L1/2(Leve-1/2)路由器
三种路由器：L1能获取区域内的路径信息，
L2能获取区域间的路径信息
L1-2:能同时获取区域内和区域间路径
1.2、理解ISIS
(1)与OSPF的区别
| OSPF | 集成IS-IS |
|---|---|
| 区域边界在ABR上 | 区域边界在链路上 |
| 每条链路只属于一个区域 | 每台路由器只属于一个区域 |
| 扩展主干时复杂 | 扩展主干时简单 |
| 运行在IP上 | 运行在CLNS上 |
| 需要IP地址 | 需要IP地址和CLNS地址 |
| 默认度量值与接口宽带成反比 | 所有接口cisco默认度量值为10 |
| 难以扩展 | 容易使用TLV支持新的协议，如IPv6 |
二：实验环境
2.1 实验图拓扑图
三：实验过程

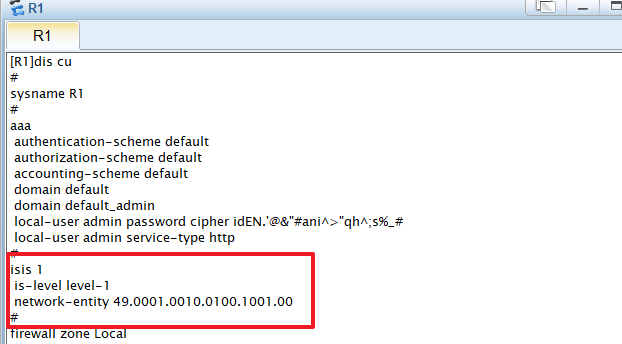

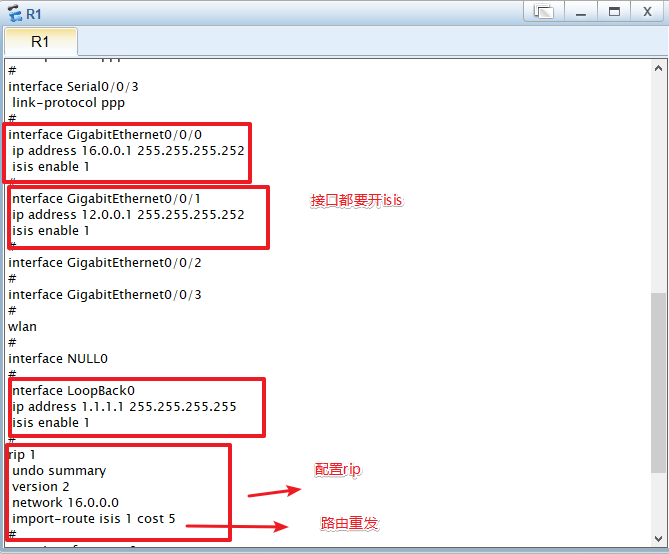

3.1路由器R1配置
3.2：路由器R2配置
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BbUJRxYU-1591436166954)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605152011236.png)]
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-PY5tyGKl-1591436166959)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605152137820.png)]

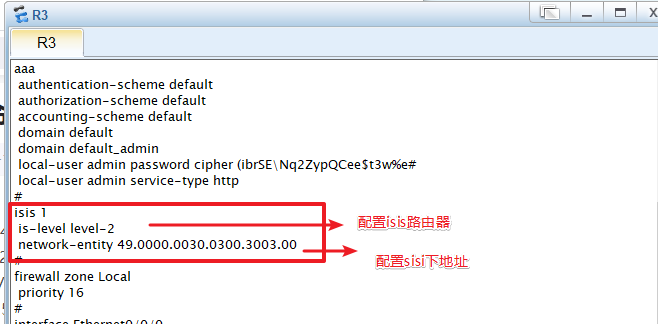

3.3：路由器R3配置
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GOKUudTb-1591436166967)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605151747862.png)]
3.4：路由器R4配置
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GZCQEXoE-1591436166970)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605150949233.png)]
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-C93pi0BV-1591436166972)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605151300247.png)]

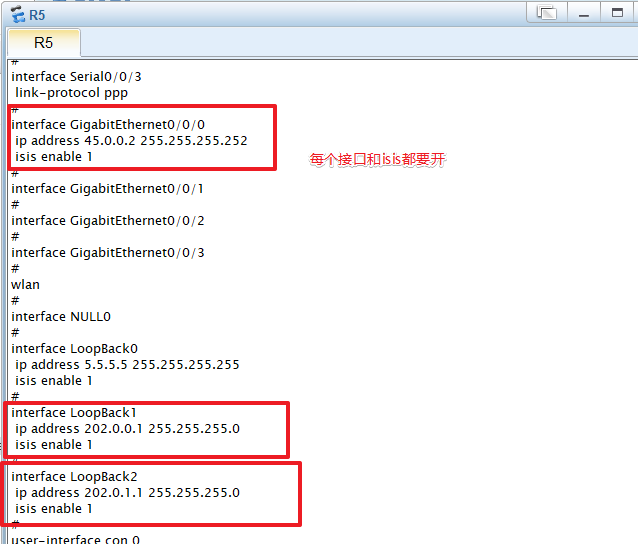

3.5:路由去R5配置
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UKG3JuJG-1591436166975)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605152359485.png)]
3.6路由去R6 配置
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-TErOtLag-1591436166981)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605153142040.png)]
实验结果
(img-0LxZqSlb-1591436166979)]
[外链图片转存中…(img-TErOtLag-1591436166981)]
实验结果
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-c7eVl2YU-1591436166983)(https://gitee.com/zhangxue123123/daimatupian/raw/master/img/image-20200605171635284.png)]
