基于PyQt5将ROS节点上接收到的实时数据动态绘制在GUI界面上

今年4月初开始接触PyQt5，5月开始重新从头学ROS（去年自学过一个月，早就已经啥都不记得了...），吭哧吭哧倒腾了许久，总算是完成了以下三项任务：

1. 基于PyQt5编写GUI界面，界面上包含按钮、编辑框、曲线图等

2. 基于rospy进行简单的自定义消息的发布和订阅

3. 将ROS订阅节点上接收到的实时数据以动态曲线的形式绘制在用PyQt5编写的GUI界面上

过程是艰辛的，没有太多基础，从零开始探索真的很痛苦，在这期间，心态不知道爆炸了多少次。但是当一个一个问题得到了解决，内心也是有成就感和自信心的。

闲言少叙，按上述列出的三项任务的顺序，我们开始说正事儿：

一、基于PyQt5编写GUI界面，界面上包含按钮、编辑框、曲线图等

一般用PyQt5写GUI界面有两种方法：1. 直接写python代码，实现各控件的布局安排和触发机制；2. 借助Qt Designer，以一种可视化的方式完成拖控件调整布局和各种槽函数的设置，并自动生成.py文件。这篇文章的重点其实不在界面的设计上，因此下面就举个简单的例子，直接随便写点python代码就好了。当然咯，在编写布局和功能都比较复杂的GUI界面的时候，按我的习惯，其实是用Qt Designer设计界面，生成.py文件后，再通过添加代码完善功能。

以下就是一段包含一个按钮、一个文本编辑框、一个绘图控件的python代码实例：

# 导入需要的各个模块
import sys
from PyQt5 import QtWidgets
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import *
import pyqtgraph as pg  # pyqtgraph是一个很好用的绘图模块class Signal(QWidget):def __init__(self):       super(Signal, self).__init__()self.initUI()def initUI(self):self.setGeometry(0, 0, 1200, 800)  # 设置GUI界面的大小self.setWindowTitle('signal_analysis')  # 界面窗口名称layout_chart = QtWidgets.QGridLayout()  # 表格布局self.setLayout(layout_chart)pg.setConfigOption('background', 'w')  # 把绘图控件的背景设置为白色，默认是黑色的self.pw = pg.PlotWidget()self.pw.showGrid(x=True, y=True)  # 绘图控件显示网格self.curve = self.pw.plot(pen='k')  # 画笔颜色设置layout_chart.addWidget(self.pw, 0, 0, 9, 10)  # 绘图控件在整个GUI界面上所占的区域设置，这里表示绘图控件在表格布局的第一行第一列，并且占据9行10列的区域bt1 = QPushButton('Button', self)  # 按钮控件layout_chart.addWidget(bt1, 10, 0, 1, 1)  # 按钮控件在表格布局中的第11行第1列，因为前面设置了绘图控件占9行，所以前面9行都是绘图控件，第10行空出来，不然图像和别的控件挨太近不好看text1_edit = QLineEdit("", self)  #  # 文本编辑框layout_chart.addWidget(text1_edit, 10, 1, 1, 2)  # 文本编辑框放在按钮旁边，占2列宽def main():app = QtWidgets.QApplication(sys.argv)gui = Signal()  gui.show() sys.exit(app.exec_())if __name__ =='__main__':main()

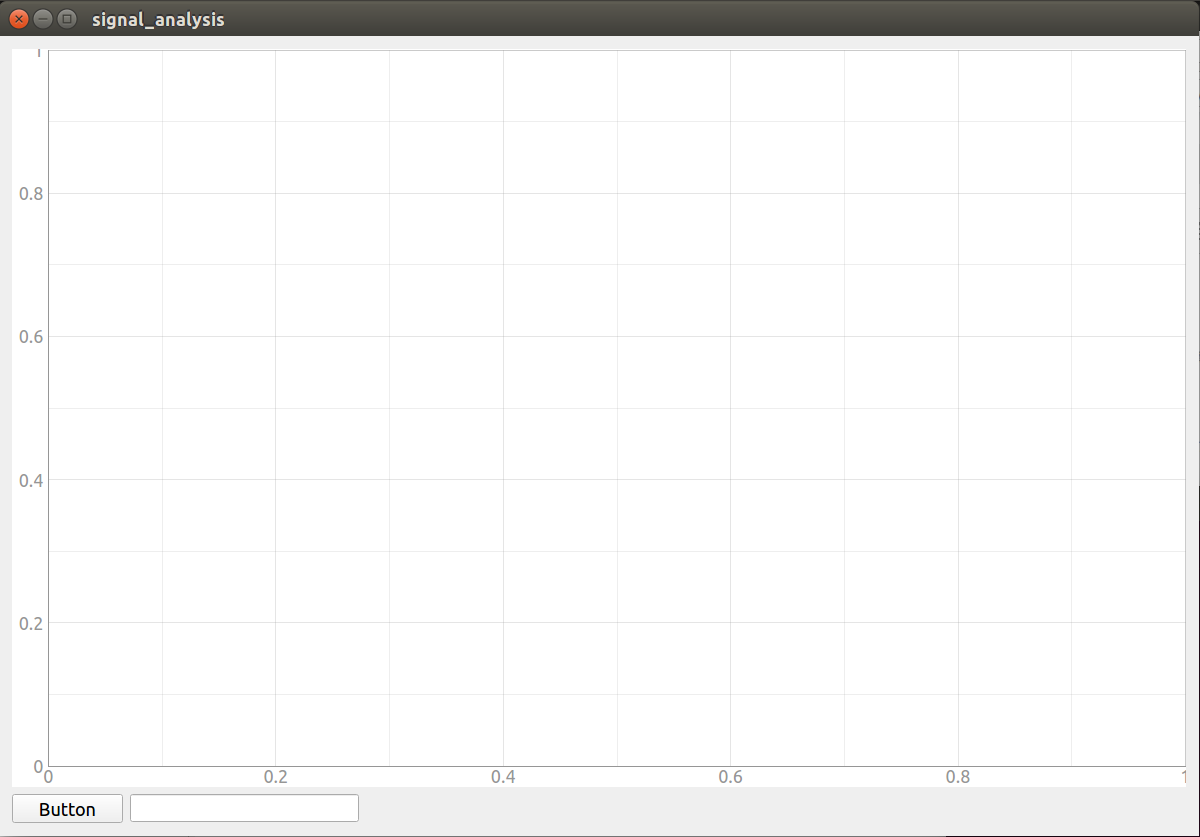

以上代码大部分语句都打了注释，还是很好理解的。代码运行的结果就是得到了如下界面：

总的来说，PyQt5的功能还是很强大的，需要多加练习以达到熟能生巧的状态，我还在生巧的过程中。。。

(备注：PyQt5的学习，主要参考了知乎专栏：https://zhuanlan.zhihu.com/p/48373518?utm_source=wechat_session&utm_medium=social&utm_oi=61921436893184 和《PyQt5快速开发与实战》这本书)

二、基于rospy进行简单的自定义消息的发布和订阅

这部分要从一开始的创建ros工作空间写起，不然时间久了我自己都要忘记了...

1. 创建ros工作空间和ros功能包

自己找个合适的文件夹位置，然后创建一个空的文件夹，这里我给自己的文件夹命名为ros_topic，进入这个topic文件夹，在里面创建一个空文件夹src，然后再进入这个src文件夹，在这个src文件夹下打开终端，然后是以下一系列指令：

$ catkin_init_workspace       //你会发现src文件夹下出现了一个CMakelists.txt的文件，并且这个文件的图标右下角还带了一把锁

$ cd ..       //返回到src的上一级文件夹，也就是ros_topic路径下

$ catkin_make       //编译工作空间，这只能在工作空间路径下进行，完成这步之后，就会发现ros_topic路径下，除了之前自己创建的src文件夹，还多出来了devel和build文件夹，里头有很多编译过程中自动生成的文件

到这里，工作空间已经创建完了，接下来创建ros功能包

$ cd src       //还是先进入到ros_topic下的src文件夹

$ catkin_create_pkg topic std_msgs rospy roscpp     //topic是功能包名字，std_msgs、rospy、roscpp是依赖项，此时src路径下多了一个topic文件夹

$ cd ..       //返回到src的上一级文件夹，也就是ros_topic路径下，因为要再次编译工作空间啦

$ catkin_make       //编译工作空间，这时候会发现src路径下的topic文件夹里有include和src两个文件夹以及CMakelists.txt和package.xml两个文件

2.创建节点

在上一步创建的功能包topic路径下创建一个文件夹scripts，并在scripts文件夹下创建两个.py文件，这里我就给它们一个命名为pytalker.py，另一个命名为pylistener.py，分别用于发送和接收消息。（其实有一点我没想明白：一般来讲我们都会把源代码放在src文件夹下，但我看过的各种教程或者贴子什么的，都教我新建一个scripts文件夹然后把py代码放进去，而前面第二次通过catkin_make在topic文件夹下编译出来的src文件夹是空的，并且就放着它空着不用）

pytalker.py和pylistener.py文件的内容如下：

import sys
from PyQt5 import QtWidgets
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import *
import pyqtgraph as pg
import numpy as npdata = np.random.normal(size=100)  # 这里生成一些随机数来画到界面上class Signal(QWidget):ptr1 = 0  # 这是个累加器def __init__(self):       super(Signal, self).__init__()self.initUI()def initUI(self):self.setGeometry(0, 0, 1200, 800)self.setWindowTitle('signal_analysis')layout_chart = QtWidgets.QGridLayout()self.setLayout(layout_chart)pg.setConfigOption('background', 'w')self.pw = pg.PlotWidget()self.pw.showGrid(x=True, y=True)self.curve = self.pw.plot(pen='k')layout_chart.addWidget(self.pw, 0, 0, 9, 10)bt1 = QPushButton('Button', self)layout_chart.addWidget(bt1, 10, 0, 1, 1)text1_edit = QLineEdit("", self)layout_chart.addWidget(text1_edit, 10, 1, 1, 2)def draw_signal(self):  # 这个函数用来完成画图的工作        data[:-1] = data[1:]  # 把data已有的数据放在data数组的最前面data[-1] = np.random.normal()  # 在data数组的末尾再添加一个随机数self.ptr1 += 1   # 每添加一个随机数到data中，累加器就+1self.curve.setData(data)  # 调用setData(这个模块自带的函数)把要画线的数值给画笔self.curve.setPos(self.ptr1, 0)  # 加上这句话，横坐标轴就可以动起来了def main():app = QtWidgets.QApplication(sys.argv)gui = Signal()gui.show()gui.draw_signal()  # 调用draw——signal()在绘图空间上画图，这次调用只画最开始生成的100个随机数timer = pg.QtCore.QTimer()  # 设一个定时器timer.timeout.connect(gui.draw_signal)  # 每次定时器到时间了就调用一次draw_signal()，每次调用都会在data后面再加一个随机数，然后画图timer.start(1000) #refresh time  # 定时器刷新时间为1ssys.exit(app.exec_())if __name__ =='__main__':main()

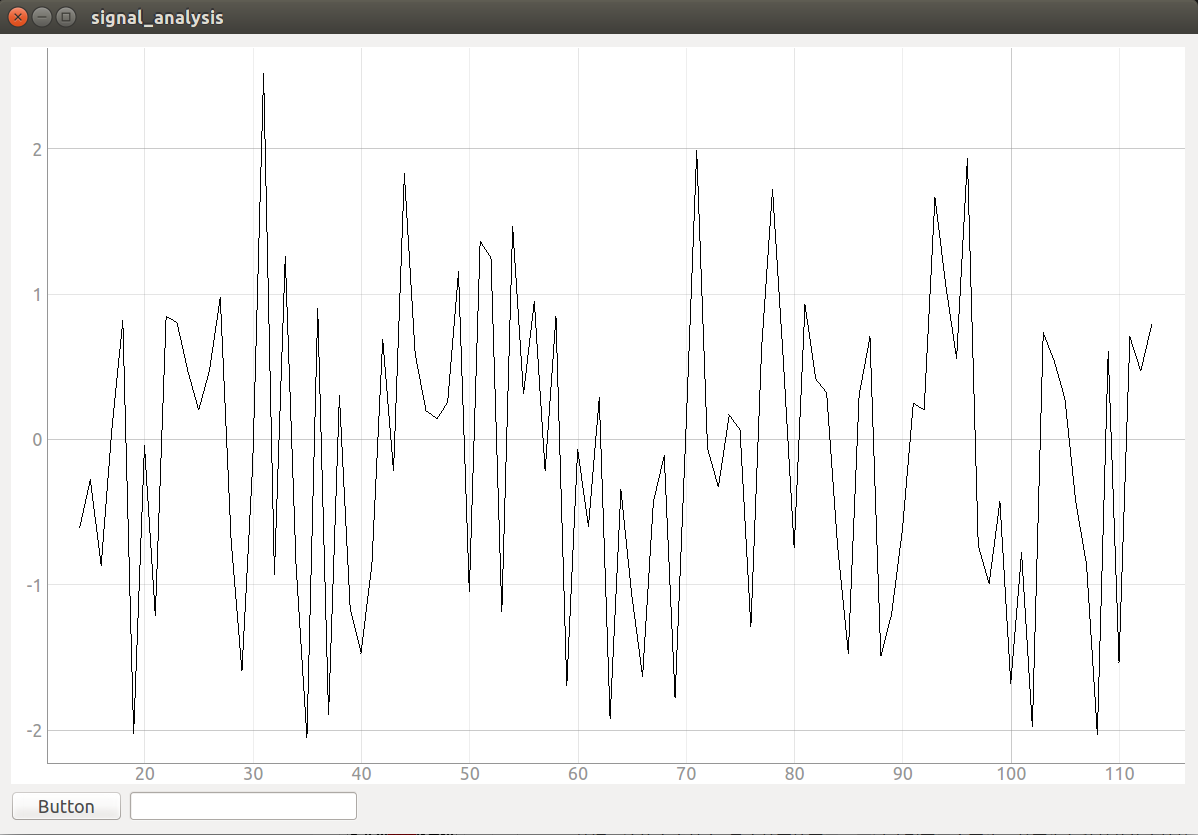

这段代码跑起来的效果是这样的：

 可以看到，横坐标轴起点不是0，这是因为我截图的时候横坐标轴在往左移动，0的那一部分已经不见了，动图不会弄，只能这样意思一下了......

其实对于横坐标的设置有很多不同风格的，让0固定不动，随着数据的增多，x轴上的数据范围越来越大，或者坐标轴固定不动，只有曲线到处乱跳等等，各种设置都是可以做到的，具体的操作也记不住了，不过pyqtgraph有一系列可通过运行来访问的示例，终端上打开python，运行这两句就可以了：

import pyqtgraph.examples
pyqtgraph.examples.run()

或者去网上找找别人写的方法都可以。

2. 将从ROS节点上接收到的数据绘制在GUI界面上

上面画动态曲线图，数据来源是用生成随机数的方法自己造的。那么，我们自然会想到，把数据来源改成从ros节点上读到的数据不就好了嘛。具体怎么操作呢？

再翻一下前面写的ros节点收发数据的两段代码：pytalker.py负责把数据发送出来，pylistener,py负责接收数据。我们现在的任务是把接收到的数据画成曲线，所以，对于发送数据的pytalker.py，就还让它发数据好了，不需要动它。而对于接收数据的pylistener.py，原来的代码就是只接收了数据就完事了，而我们要做的是：不仅要让它接收数据，还要添加上有GUI界面设置的代码段，并且把GUI界面上画笔数据的来源设置为ros接收到的数据。而ros节点接收数据时，是通过调用callback回调函数的形式来完成的。因此回调函数部分，除了接收数据之外，还有画图的操作。所以，对于pylistener.py，要把它改造成下面这样：

import rospy
import math
from topic.msg import*import sys
from PyQt5 import QtWidgets
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import *
import pyqtgraph as pg
import numpy as np
import stringdata = []  # 要画的数据存在这里class Signal(QWidget):  # 先写GUI界面ptr1 = 0def __init__(self):       super(Signal, self).__init__()self.initUI()def initUI(self):self.setGeometry(0, 0, 1200, 800)self.setWindowTitle('signal_analysis')layout_chart = QtWidgets.QGridLayout()self.setLayout(layout_chart)pg.setConfigOption('background', 'w')self.pw = pg.PlotWidget()self.pw.showGrid(x=True, y=True)self.curve = self.pw.plot(pen='k')layout_chart.addWidget(self.pw, 0, 0, 9, 10)bt1 = QPushButton('Button', self)layout_chart.addWidget(bt1, 10, 0, 1, 1)text1_edit = QLineEdit("", self)layout_chart.addWidget(text1_edit, 10, 1, 1, 2)def draw_signal(self, x, y):        data.append(y)  # ROS上传来的y值存在data里self.ptr1 = x   # ROS上传来的x值赋给ptr1self.curve.setData(data)  # 纵坐标self.curve.setPos(self.ptr1, 0)  # 横坐标def callback(gps, gui):distance = math.sqrt(math.pow(gps.x, 2)+math.pow(gps.y, 2))    rospy.loginfo('Listener: GPS: x=%f, y=%f, distance=%f', gps.x, gps.y, distance)gui.draw_signal(gps.x, gps.y)  # 回调函数里调用draw_signal画图def main():app = QtWidgets.QApplication(sys.argv)gui = Signal()  gui.show() rospy.init_node('pylistener', anonymous = True)  # ros节点初始化rospy.Subscriber('gps_info', gps, callback, gui)  # ros节点接收数据sys.exit(app.exec_())rospy.spin()if __name__ =='__main__':main()

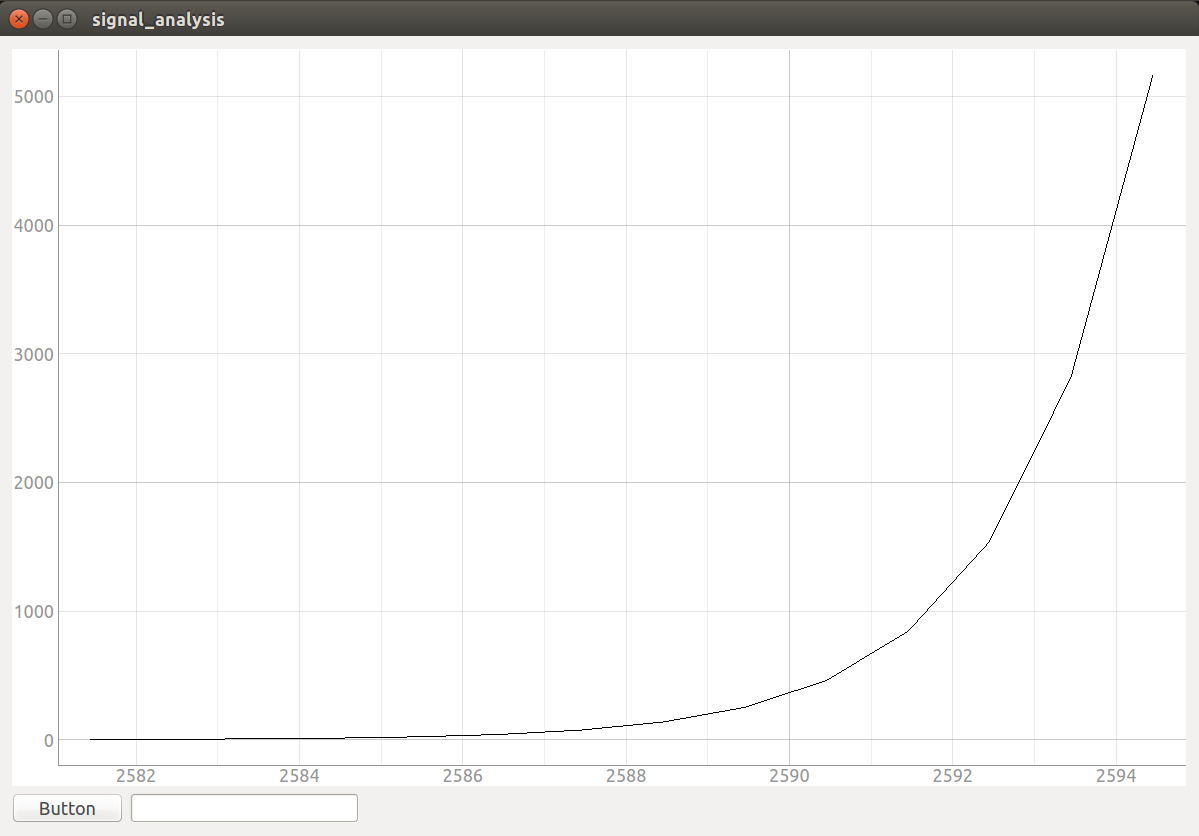

其实这就是个GUI界面和ros接收数据的代码合体。现在来看这段代码，一副思路清晰条理清楚的样子 ，当初研究怎么把GUI和pylistener.py结合在一起，那可是费了一番周折的。一开始我把重点放在了GUI界面上，总觉得应该是对draw_signal()函数做一番改造就可以了，总想在draw_signal()里头调用rospy的东西，可以怎么尝试都不对，焦头烂额了好久。后来经人各种点拨提示明示暗示，才发现一开始的心思就动错了，这段代码，从本质上来讲还是做ros节点的消息接收，所以应该在回调函数里调GUI的东西...上面这段代码运行完了之后是这样的：

从横坐标上的数值能够看出来，这里的横坐标还是会向左移动的。

至此，整个任务完成啦！
