FIR抽取滤波器设计

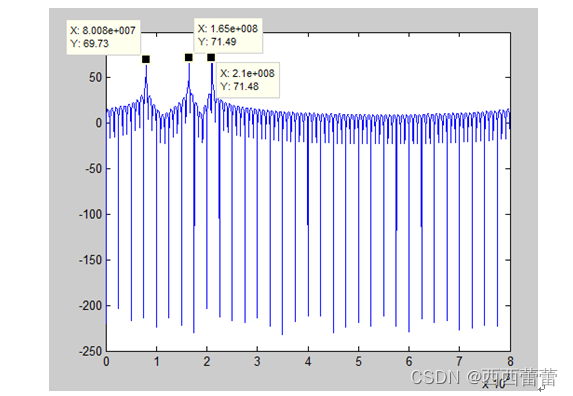

采样率800MHZ,设计4倍抽取后，采样率变为200MHZ。所以会有4个200M。
设计两种不同的滤波器：信号1是80MZH，信号2是165MHZ,信号3是210MHZ。
1. 通带80MZH，阻带250MHZ。
滤波抽取后结果如下。

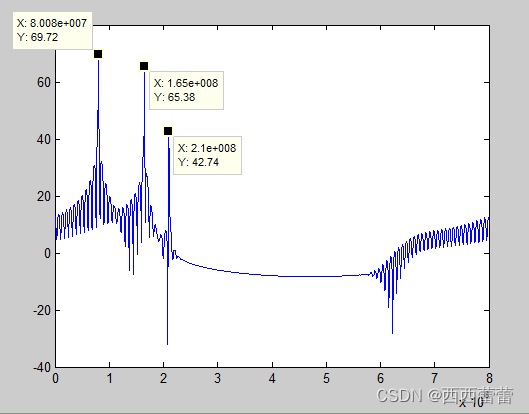

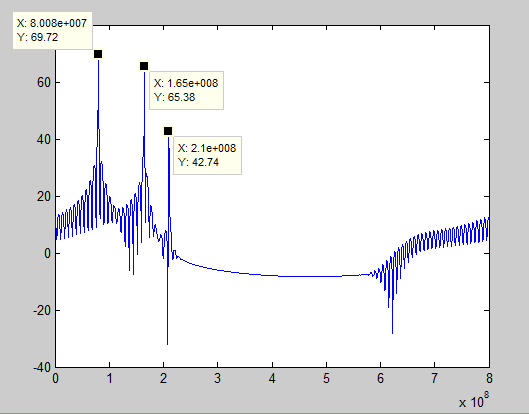

FIR滤波后

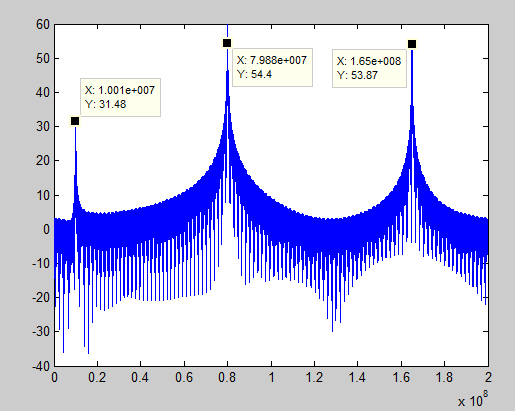

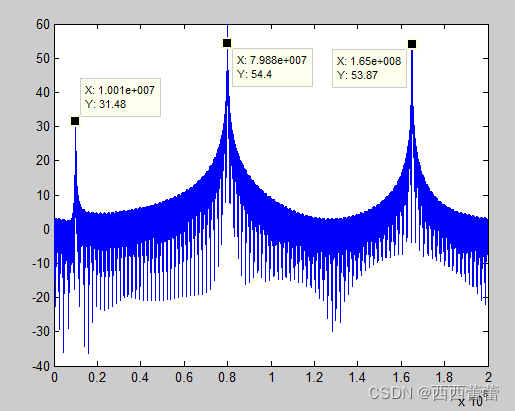

4倍抽取后
2. 通带80MZH，阻带120MHZ。

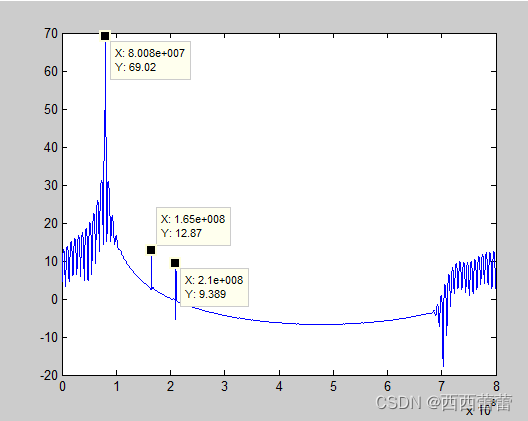

FIR滤波后

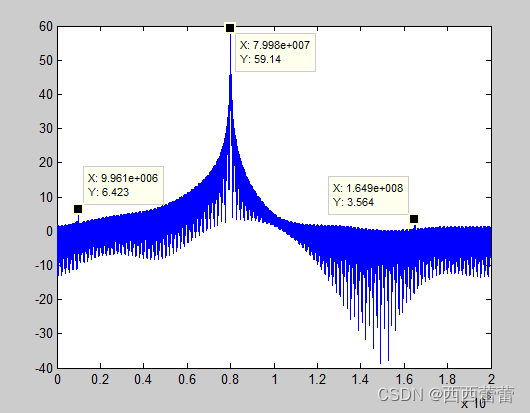

4倍抽取后

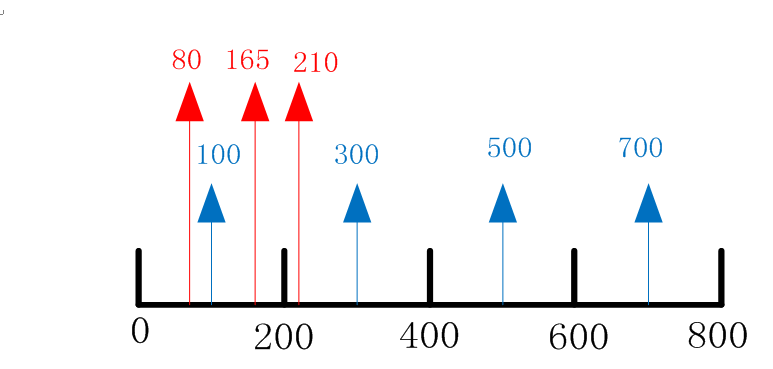

可以看出，它是按照200M的周期，往带内折叠的。210MHZ，折叠到带内是10MHZ。所以信号带宽比如是160M时，那么通带应该设计成80M,对称点是100M,阻带应该是100+（100-80）=120M,这样才能保证120M到680M（800-120）有信号可以被滤掉。但是在80M到120M内的过渡带不能被滤干净。
