Android 必知必会 - RadioGroup 和 ViewPager 联动

如果移动端访问不佳或需要更好的阅读体验，欢迎使用 ==> Github 版

使用 RadioGroup 和 ViewPager 实现更加可定制的效果。

背景

昨天设计图刚出一点，写了《Android 必知必会 - 动态切换着色模式和全屏模式》，记录了动态修改页面显示模式的方式。今天又有新图，不过设计师只考虑 iOS 平台的设计，拿到设计图发现 TabLayout + ViewPager 的套路实现起来很麻烦，考虑了下，为了方便，决定使用 RadioGroup + ViewPager 来实现，之所以使用 RadioGroup ，是因为它内部多个 RadioButton 的状态是互斥的，也就是只有一个是选中状态，不需要我们进行多余的处理。总体来说比较简单，就是细节略多了点。

主要知识点：

• 自定义 RadioButton 样式 : selector + shape
• 自定义 RadioButton 文字样式 : selector
• ViewPager + Fragment 及其适配器
• RadioGroup 状态监听
• ViewPager 页面切换监听

实现

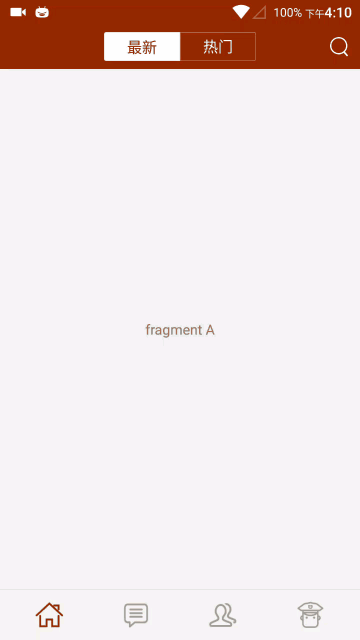

先看效果图：

思路

UI：

• 顶部是 RadioGroup ，内部包含两个 RadioButton
  • RadioButton 需要自定义背景和文字
• 中间是 ViewPager

联动事件：

• ViewPager
  • 需要为 ViewPager 写适配器，以配合 Fragment
  • 使用 addOnPageChangeListener() 为其添加监听页面变动的事件
    • 在 onPageSelected(int position) 方法中修改 RadioGroup 中 RadioButton 的选中状态
• RadioGroup
  • 设置 setOnCheckedChangeListener 监听，并在其中修改 ViewPager 的状态

实现 UI

<LinearLayoutxmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"><RelativeLayoutandroid:layout_width="match_parent"android:layout_height="45dp"android:background="@color/title_bar"><RadioGroupandroid:id="@+id/main_top_rg"android:layout_width="wrap_content"android:layout_height="match_parent"android:layout_centerInParent="true"android:gravity="center"android:orientation="horizontal"><RadioButtonandroid:id="@+id/top_rg_a"android:layout_width="76dp"android:layout_height="29dp"android:background="@drawable/top_r_bg"android:button="@null"android:checked="true"android:gravity="center"android:text="@string/main_tab1"android:textColor="@drawable/top_r_text"android:textColorHighlight="@color/title_bar"android:textSize="15sp"/><RadioButtonandroid:id="@+id/top_rg_b"android:layout_width="76dp"android:layout_height="29dp"android:background="@drawable/top_r_bg2"android:button="@null"android:gravity="center"android:layout_marginLeft="-1dp"android:text="@string/main_tab2"android:textColor="@drawable/top_r_text"android:textColorHighlight="@color/title_bar"android:textSize="15sp"/>RadioGroup><ImageViewandroid:id="@+id/main_top_right"android:layout_width="wrap_content"android:layout_height="match_parent"android:layout_alignParentRight="true"android:layout_centerVertical="true"android:paddingLeft="@dimen/left_padding"android:paddingRight="@dimen/right_padding"android:src="@drawable/main_search"/>RelativeLayout><android.support.v4.view.ViewPagerandroid:id="@+id/main_viewpager"android:layout_width="match_parent"android:layout_height="0dp"android:layout_weight="1"/>LinearLayout>

重点在 RadioButton 的几个属性：

• android:button="@null" 隐藏 RadioButton 默认的图标
• android:background="@drawable/top_r_bg" 设置背景，实际上是一个 selector
• android:textColor="@drawable/top_r_text" 设置文字颜色，它也是一个 selector
• 对于第二个 RadioButton ： android:layout_marginLeft="-1dp" 和描边宽度一样，防止出现间隙

下面把 xml 代码放在一起看，它们都放在 drawable 目录下：

<selector xmlns:android="http://schemas.android.com/apk/res/android"><itemandroid:drawable="@drawable/top_r_bg_a"android:state_checked="false"/><itemandroid:drawable="@drawable/top_r_bg_b"android:state_checked="true"/>
selector>
<shape xmlns:android="http://schemas.android.com/apk/res/android"><cornersandroid:bottomLeftRadius="2dp"android:bottomRightRadius="0dp"android:topLeftRadius="2dp"android:topRightRadius="0dp"/><strokeandroid:width="1dp"android:color="@color/white"/><solid android:color="@color/transparent"/>
shape>
<shape xmlns:android="http://schemas.android.com/apk/res/android"><cornersandroid:bottomLeftRadius="2dp"android:topLeftRadius="2dp"/><solid android:color="@color/white"/>
shape>
<selector xmlns:android="http://schemas.android.com/apk/res/android"><item android:color="@color/white" android:state_checked="false"/><item android:color="@color/title_bar" android:state_checked="true"/>
selector>

上面只贴出了左边按钮的样式，右边的类似，不再张贴。UI 到这里已经完成，下面看事件：

实现联动事件

private void init() {List<Fragment> fragments = new ArrayList<>();fragments.add(new FragmentMain01A());fragments.add(new FragmentMain01B());NotePagerAdapter pagerAdapter = new NotePagerAdapter(getFragmentManager(), fragments);mainViewpager.setAdapter(pagerAdapter);/*** 为 Viewpager 设置页面切换监听，当页面切换完成被选中时，我们同步 RadioButton 的状态**/mainViewpager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {@Overridepublic void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {}@Overridepublic void onPageSelected(int position) {if (position == 0) radioButtonA.setChecked(true);else radioButtonB.setChecked(true);}@Overridepublic void onPageScrollStateChanged(int state) {}});/*** 为 RadioGroup 设置选中变化事件监听，当 RadioButton 状态变化，我们同步 Viewpager 的选中页面**/mRadioGroup.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {@Overridepublic void onCheckedChanged(RadioGroup group, int checkedId) {if (checkedId == radioButtonA.getId()) mainViewpager.setCurrentItem(0);else if (checkedId == radioButtonB.getId()) mainViewpager.setCurrentItem(1);}});//设置默认选中页mainViewpager.setCurrentItem(0);}

对了，还有 NotePagerAdapter 的代码，这个比较简单，是 ViewPager 和 Fragment 的适配器：

public class NotePagerAdapter extends FragmentStatePagerAdapter {private List<Fragment> mFragments;public  NotePagerAdapter(FragmentManager fm, List<Fragment> fragments) {super(fm);mFragments = fragments;}@Overridepublic int getCount() {return mFragments.size();}@Overridepublic Fragment getItem(int position) {return mFragments.get(position);}}

总结

注意，以上代码使用的是 android.support.v4 包的类，理论上不使用 V4 包是没问题的。

看完整体的代码发现并没什么难点，纯属基础知识的叠加，主要是 UI 控件上的细节需要处理的比较多。

再者，如果顶部的控件超过2个，还需要更多的 xml 文件，顶部的几个控件是可以封装成一个自定义 View 的，甚至加上中间的 ViewPager 一起封装。等待我后面的成果吧。如果有什么疑问或建议，可以通过文末的联系方式和我交流。

最后，纪念一下自己今天正式成为 CSDN博客专家 ，祝愿广大程序员都能在编程的路上有所成就！
