北斗RDSS卫星传输应用于自动农业气象站预报系统
北斗RDSS卫星传输应用于自动农业气象站预报系统
-
方案概述
农业气象站是一种能自动地观测与储存气象观测数据的设备，其主要功能是实时监测风、温度、湿度、气压、草温等气象要素以及土壤含水量的数据变化。设施农业作为我国现代农业的重要组成部分，正异军突起，发展规模在迅速扩大，不仅是在数量上、而且在现代化建设及装备方面都取得了可靠的发展。
利用北斗RDSS短报文实现全国范围内，无距离限制的数据传输，在无手机信号的地区实现数据监控，实时的采集和控制管理。以实现智能化识别、传感器数据采集、智能控制、北斗RDSS短报文、实时监控和管理。随时随地实时监测农业变化。
-
方案特点
全国无盲区：使用北斗RDSS和3G/4G网络融合技术，全国范围内无盲区传输；
数据感知：实时监测气压、风向、风速、温度、土壤湿度、雨量等气象要素。
数据上报：农业气象监测终端实时采集数据输出信号，进行数据上报。
数据传输：监测数据通过3G/4G/北斗数传终端PD06传输至线上多端。
数据应用：监测预警多端平台实时显示、存储各监测点数据，并及时分析、发布预警信息。预防灾害，进行提前部署。
-
主要构成
设备名称 | 数量 | 主要技术指标 |
| 传感器 | 按需求定制 | 温度、湿度、风向各类气象参数 |
| 北斗卡 | 60-300秒频度，78字节/条 | |
| 通讯设备 （输出方式） | 北斗PD06 （无人区无信号区数据传输） 3G、4G输出 LORA输出等 | |
| 立杆 | 立杆长3m或5米（可选）； 带避雷针 | |
| 蓄电池 | 1块 | 24AH/12V; 65AH/12V; |
| 太阳能电池板 | 1套 | 30W/60W |
| 监控系统 | 1台 | 支持多端实时监控 |
| 都可按用户需求定制 | ||
-
方案架构
农业气象站进行农业环境实时监测，通过北斗卫星RDSS短报文输出到服务器，运行状态监控、视频监控、站房状态监控、远程控制、远程操作等功能。根据客户需求不同进行定制。

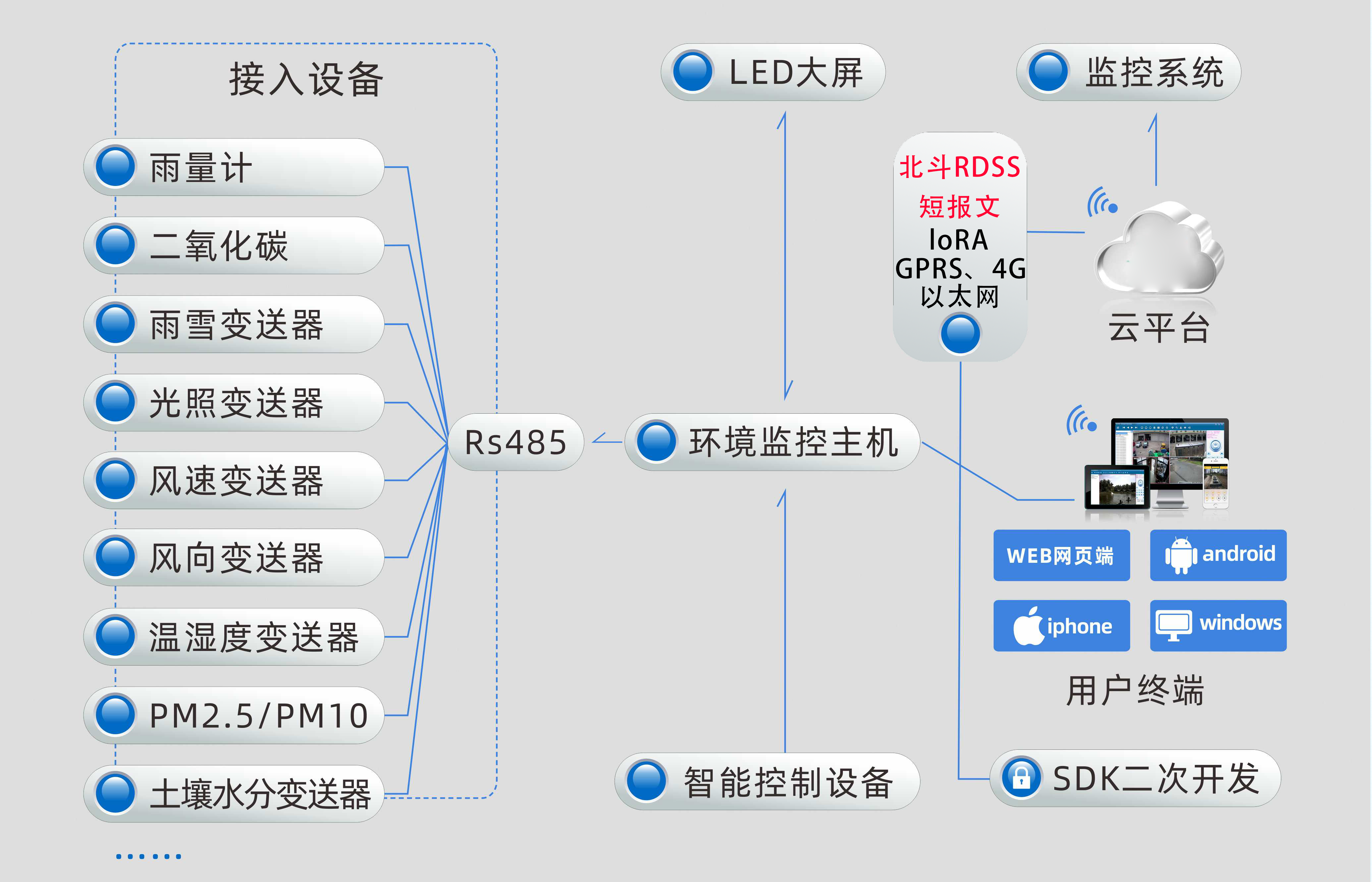

方案框架图
-
功能参数
| 技术参数 | 测量范围 | 分辨率 | 精度 | 单位 | |||
| 温度 | -40-125 | 0.1 | ±0.2 | °C | |||
| 湿度 | 0-100 | 0.1 | ±3 | %RH | |||
| PM2.5 | 0-999 | 1 | ±3F.s | ug/m3 | |||
| PM10 | 0-999 | 1 | ±3F.s | ug/m3 | |||
| 大气压力 | 1-110 | 0.01 | ±0.1 | Kpa | |||
| 风速 | 0-60 | 0.1 | ±0.3 | m/s | |||
| 风向 | 16方向 | 1方向 | -- | -- | |||
| 噪声 | 30-130 | 0.1 | ±3F.s | dB | |||
| 雨量 | 0-30 | 0.2 | ±2% | mm/min | |||
| 土壤 | -45-115 | 0.5 | ±3% | °C | |||
| 蒸发量 | 0-200mm | 1 | ±1% | mm | |||
| SO2 | 0-20 | 0.1 | ±3F.s | PPm | |||
| NO2 | 0-20 | 0.1 | ±3F.s | PPm | |||
| O3 | 0-20 | 0.1 | ±3F.s | PPm | |||
| co | 0-1000 | 0.1 | ±3F.s | PPm | |||
通讯系统 | RS485有线 | 通讯距离0-2000m | 选配 | ||||
| 以太网接口 | 自接接线 | ||||||
| GPRS | 通讯距离不限 | 选配 | |||||
| 北斗数传PD06 （北斗RDSS短报文） | 无距离限制 （无人区无信号数据传输） | 标配 | |||||
-
输出方式

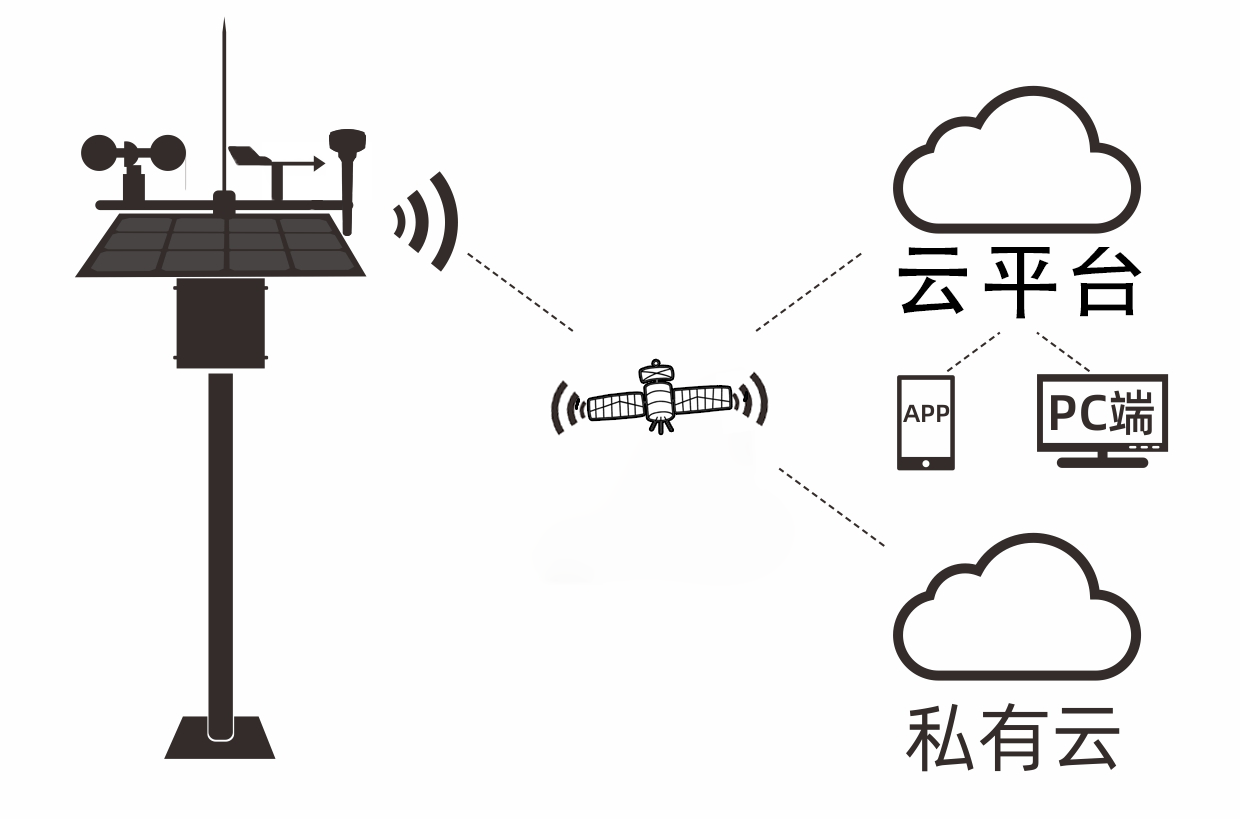

北斗RDSS输出方式 | |
|
| 使用北斗卫星系统可在无人区无信号区无距离限制通过数传终端直接传输到服务器端，用户可直接连接磐钴智能的云平台或者客户自己的云平台服务器。可以通过PC端、网页端、移动端登录查看实时数据、历史数据等。 |

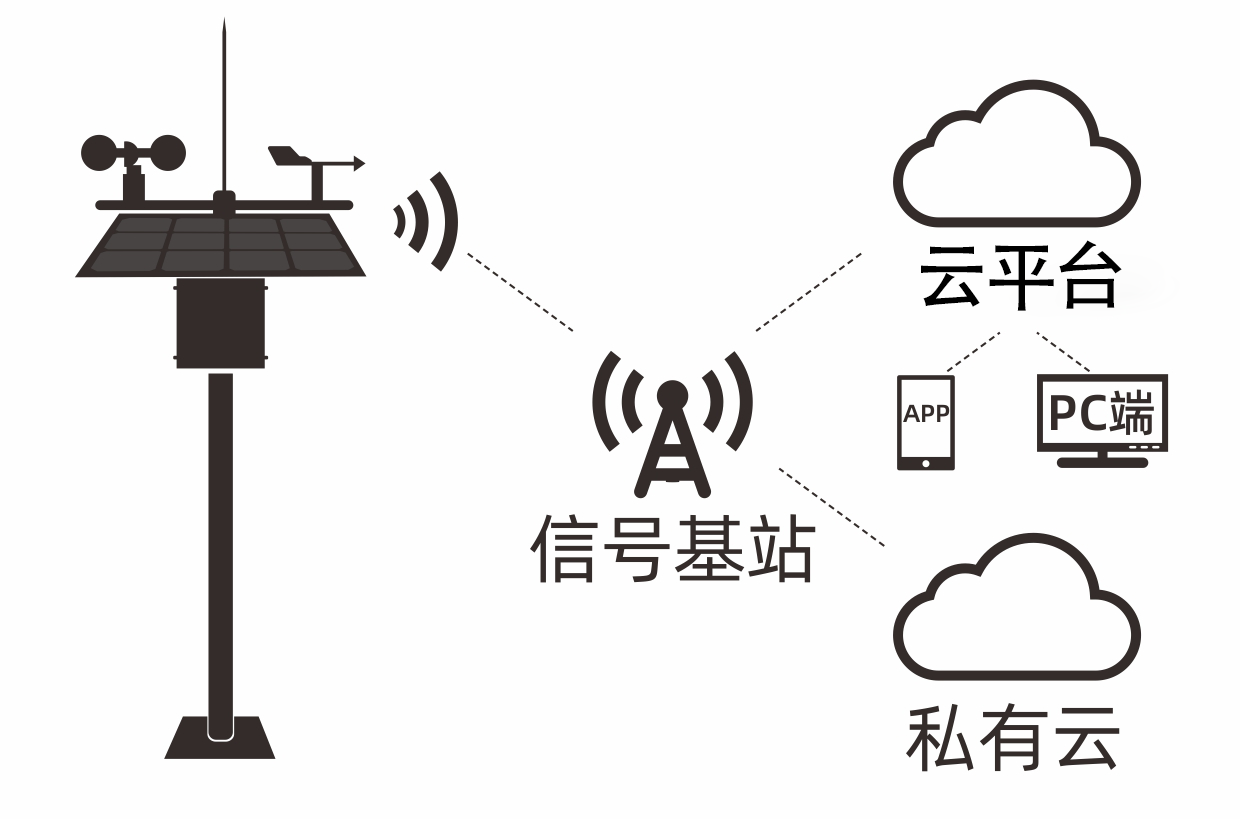

4G主动上报 | |
|
| 使用无线直接传送到服务器端，可直接连接我司的云平台或者客户自己的云平台服务器。用户可以通过PC端、网页端、移动端登录查看实时数据、历史数据等。 |

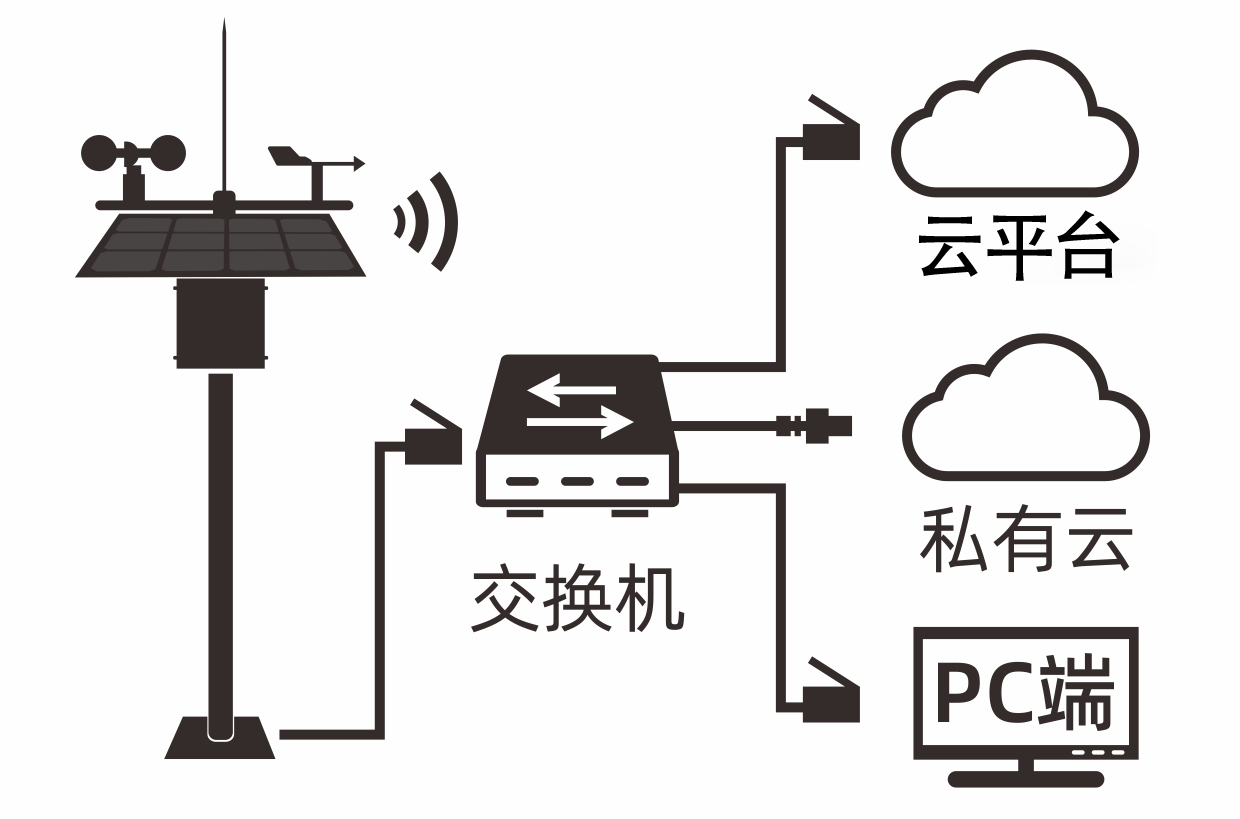

以太网输出方式 | |
|
| 使用RJ45以太网传输，可直接将数据传送到服务器端，连接我司云平台或者客户自己的云平台服务器，同时还可以接入局域网使用电脑或者组态软件查看数据。 |

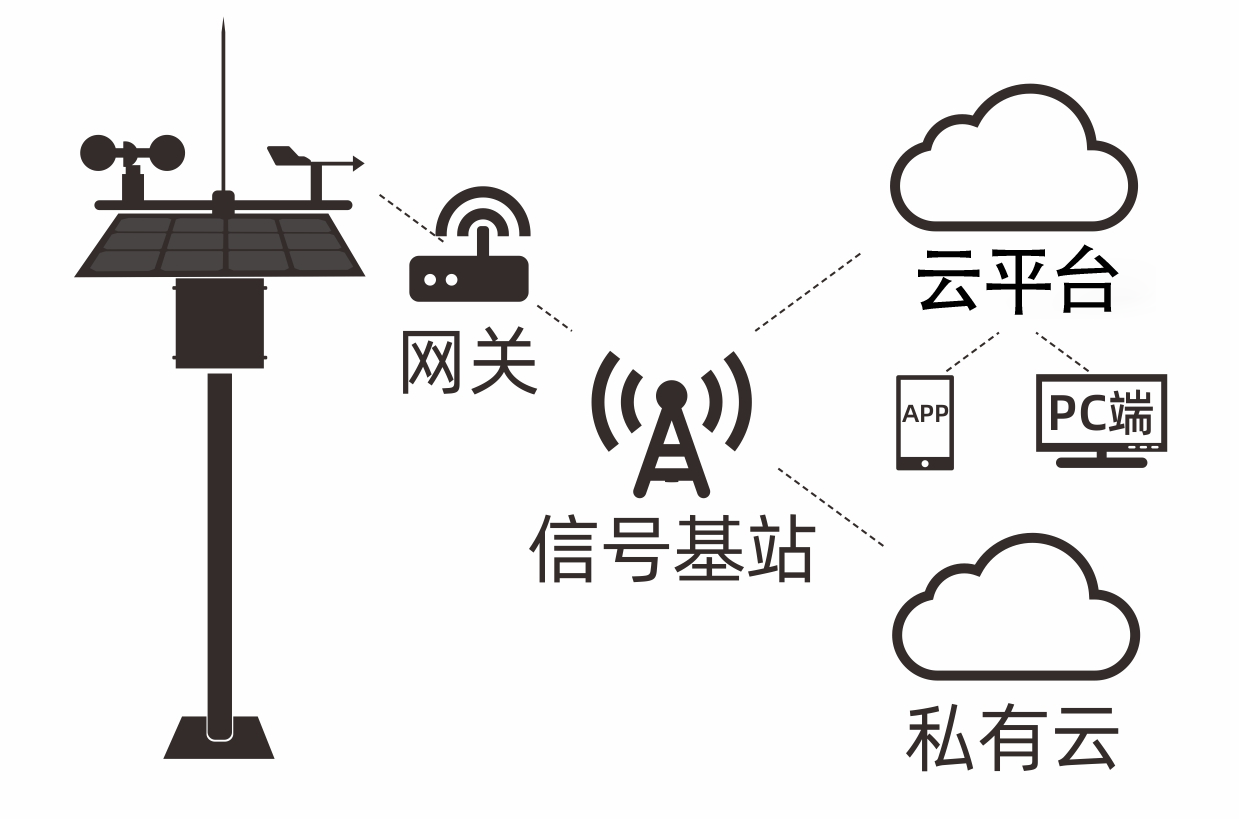

LORA输出方式 | |
|
| LORA超远距离输出方式，使用LoRaWan通讯协议将数据传输到服务器端。用户可直接连接我司云平台或者客户自己的云平台服务器，可以通过PC端、网页端、移动端登录查看实时数据、历史数据等。 |
不同需求可定制 | |
-

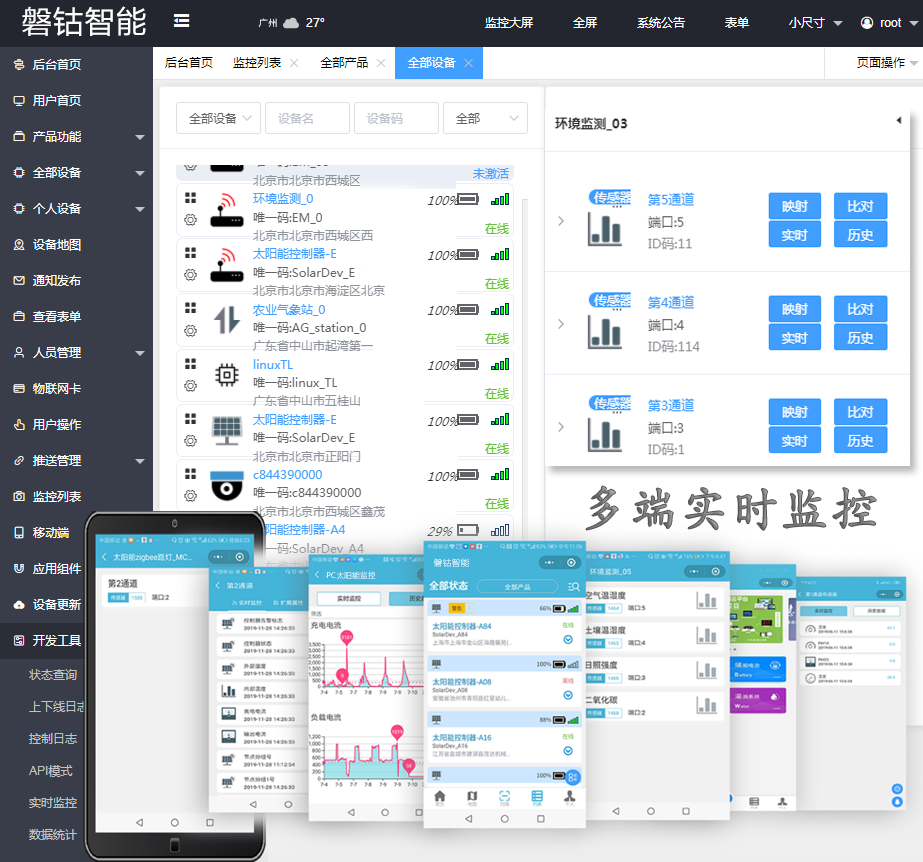

云平台系统
-
磐钴智能可视化云平台管理，可设置预警值，远程查看传感器实时数据、历史数据等
-
用户端支持WEB网页端、移动端、PC端、小程序实时监测
-
通过北斗PD06无线模块实时传输给服务器端，具备系统运行状态监控、远程控制、远程操作等功能。随时随地实时数据监控。

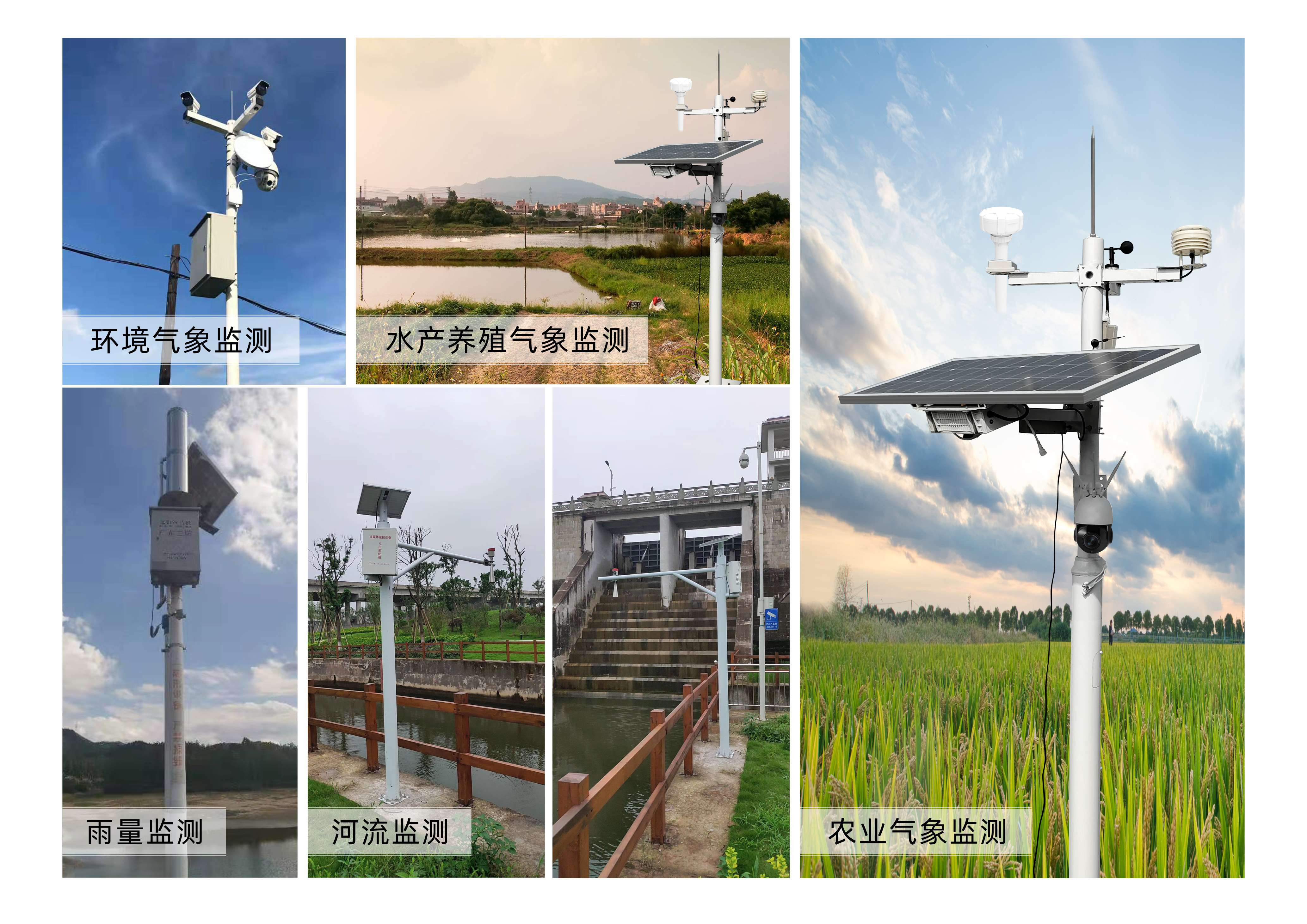

- 应用案例
用于农业环境的气象参数的监测，利用北斗数传终端PD06传输到服务器端，用户可使用PC端、移动端进行数据的实时监测。
北斗PD06适用于任何区域任何环境（无人区无信号区）全国范围内进行气象参数的传输。
