电路设计01.基础篇

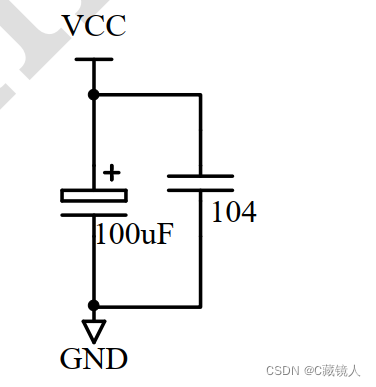

1 . 电路中，电源旁边100uf电容和104电容作用。
在直流电源（Vcc）和地之间并接电容的电容可称为滤波电容．滤波电容滤除电源的杂波和交流成分，压平滑脉动直流电，储存电能．取值一般100－4700uF．取值与负载电流和对电源的纯净度有关，容量越大越好．在大电容傍边会并有一个容量较小的电容，叫高频去耦电容．也是滤波的一种型式用来滤除电源中的高频杂波以免电路态产生自激，稳定电路工作状．取值一般0．1－10uF．取值与滤除杂波的频率有关．
2 . 通信电路一般加100pf电容
