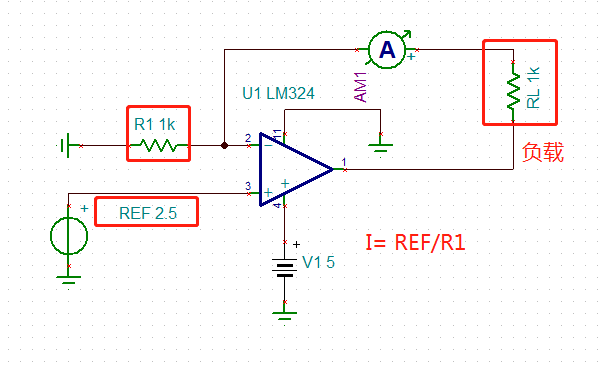

一个超简单的运放单搭建的恒流电路
同相端参考电压为 REF 2.5V
RL 为负载
由虚短虚断可以很容易得出电流为：I= REF/R1= 2.5/1=2.5mA

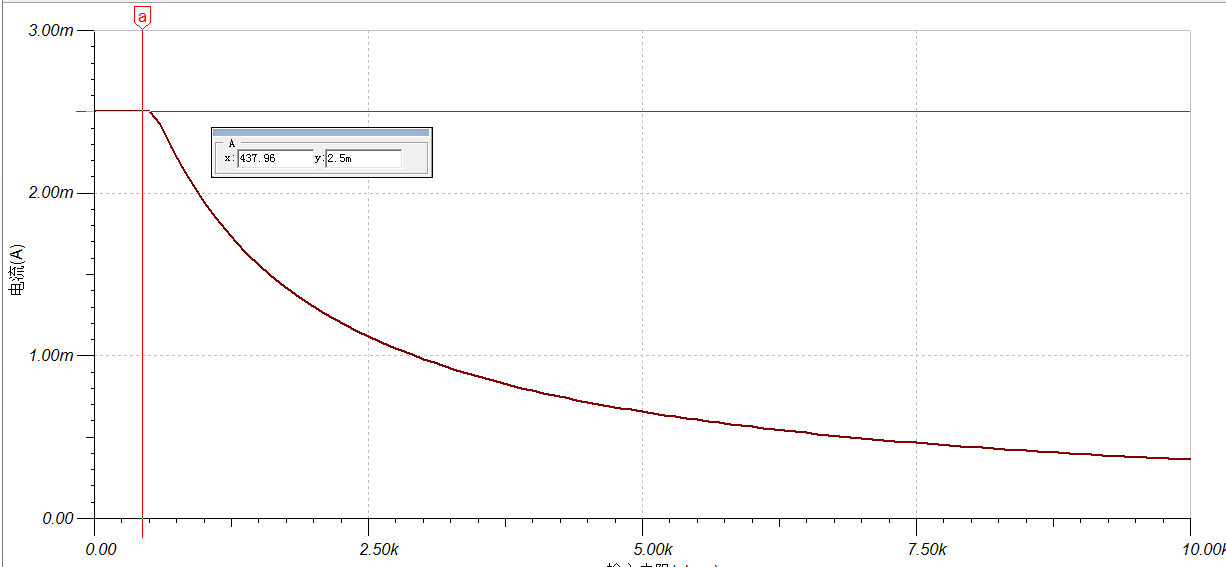

看下仿真结果：
输出电流为2.5mA 符合理论计算，最大负载437R左右。
该电路到底能输出多大电流取决于运放参数：短路电流，设计时要做考虑

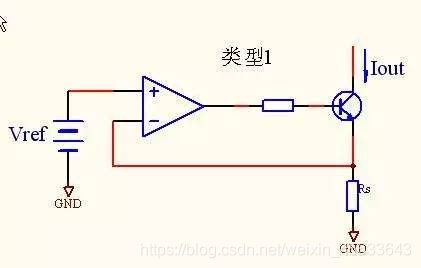

上述电路还可以变形为如下电路：
