电源电路学习笔记--半波整流电路（内附proteus仿真）
目录
简介
工作原理
电路示意图
优点
用途
限制和注意事项
显示波形
简介
半波整流（Half-Wave Rectification）是一种最简单的整流电路，它通过一个二极管将输入的交流信号的负半周期截去，只保留正半周期的信号。以下是关于半波整流的详细介绍：
工作原理
半波整流电路的工作原理非常简单。当输入的交流信号的电压为正时，二极管导通，允许电流通过。而当输入信号的电压为负时，二极管截断，不允许电流通过。因此，输出信号只包含了输入信号的正半周期。

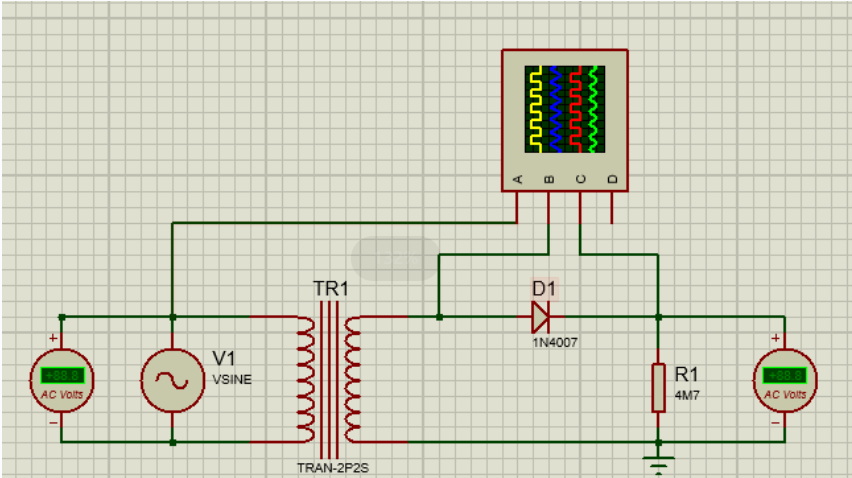

电路示意图
优点
- 简单性： 半波整流电路非常简单，只需要一个二极管即可实现。这使得它在一些低成本、低功率应用中非常有用。
- 节省能量： 由于半波整流只传导输入信号的正半周期，因此在正半周期内电流流过，可以减少能量损失。
用途
- 电源整流： 半波整流电路最常见的应用是在交流电源中，将交流电转换为直流电。尽管效率不如其他整流电路高，但在一些低功率应用中，它仍然是一个简单且成本有效的选择。
- 探测信号： 半波整流电路可以用于从交流信号中提取正半周期的成分。例如，将它应用于传感器信号，可以获得信号的峰值信息。
限制和注意事项
- 效率较低： 半波整流电路的主要限制在于其效率较低。由于只有正半周期被利用，整体电流的平均值较小，因此效率不如其他整流电路高。
- 不适用于高功率应用： 由于效率问题，半波整流电路在高功率应用中不太实用，因为会有更多的能量损失。
总体而言，半波整流电路虽然简单，但在一些特定的低功率应用中仍然具有一定的用途。然而，在需要更高效率和更稳定输出的情况下，通常会考虑其他整流电路类型。

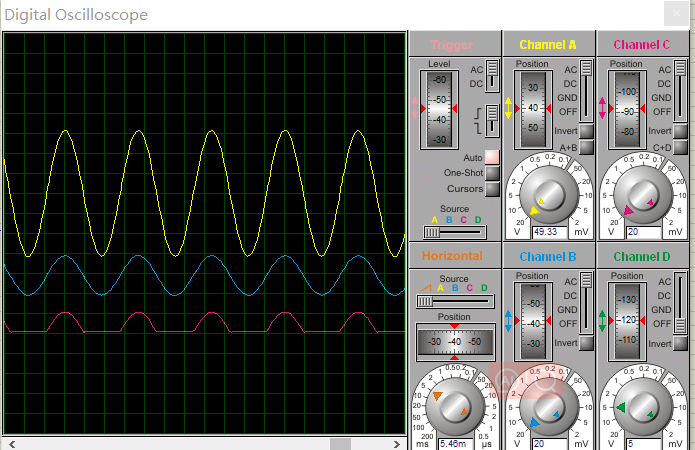

显示波形
附上该电路的显示波形
