玻璃杯碎裂仿真详解-Brittle Cracking参数解释与设置方法

“ 除了XFEM、VCCT以及Cohesive单元，Abaqus中还有没有别的可以模拟裂纹的方法？”

当然有了，今天要给大家介绍的就是Abaqus中另一种可以模拟裂纹的方法，适用于玻璃等脆性材料的Brittle Cracking模型。

01—Brittle Cracking模型

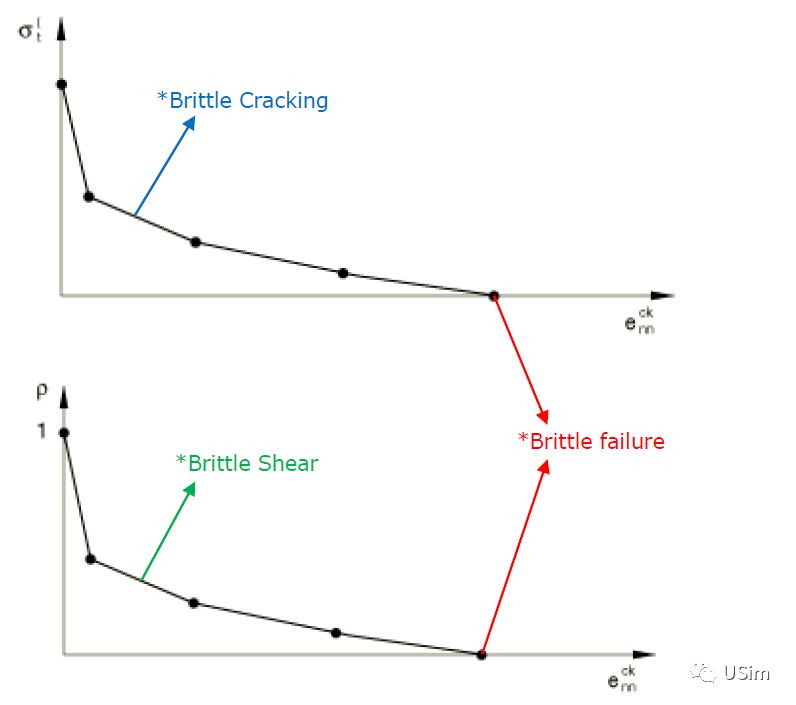

Brittle cracking模型需要定义的key word参数与释义：

*Brittle Cracking       描述拉伸方向材料（单元）软化行为

57, 0                       断裂时拉伸应力57MPa（即抗拉强度），此时断裂应变为0

0, 1e-5                    断裂后拉伸应力为0，此时断裂应变为1e-5

通过这两行数据也就定义了材料的抗拉强度，以及达到抗拉强度后，材料的应力应变关系承线性下降（软化）的过程。

*Brittle Shear          描述剪切方向材料（单元）软化行为

1, 0                        断裂时剪切应力57MPa（比率ρ为1），此时断裂应变为0

0, 1e-5                   断裂后剪切应力为0，此时断裂应变为1e-5

与拉伸方向类似地定义了剪切方向的材料软化行为。

*Brittle Failure         描述材料（单元）失效行为
1e-5      断裂应变为1e-5时材料失效（单元删除准则）

02—四点弯曲试验

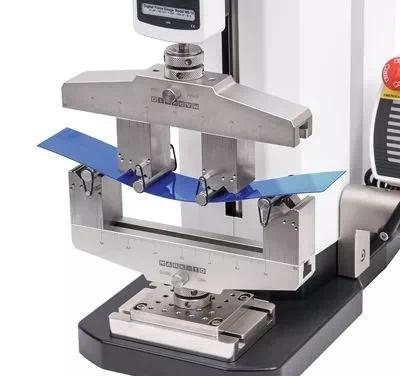

材料的Brittle cracking参数可以通过四点弯曲试验获取，如玻璃试件四点弯曲试验：

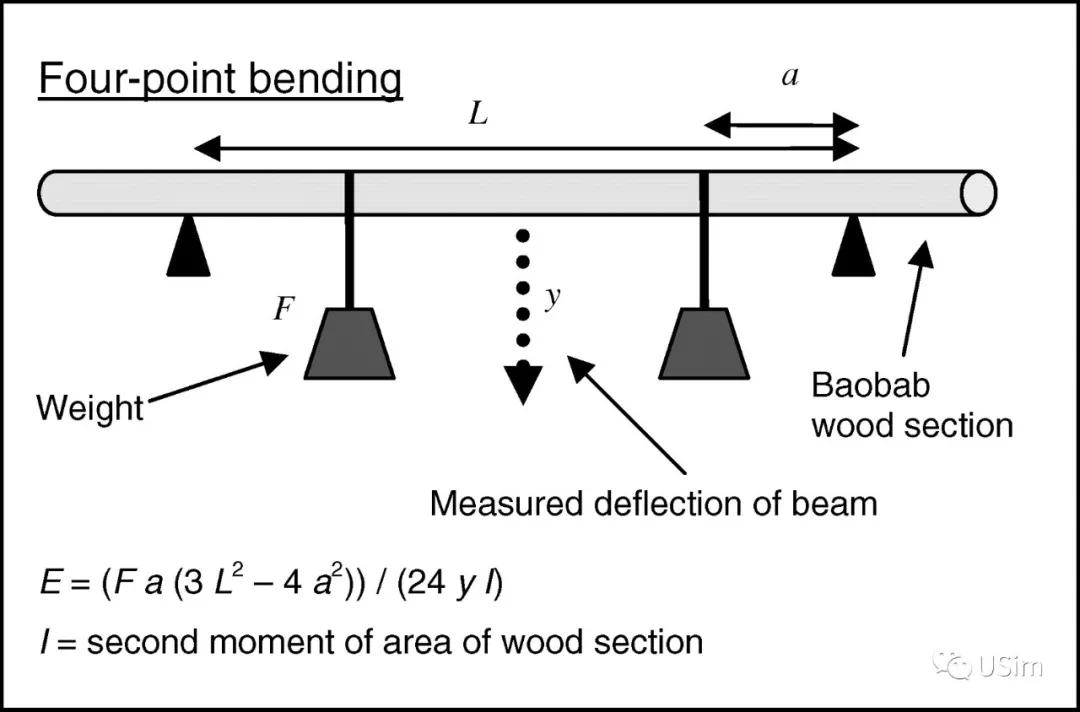

试验件杨氏模量计算：

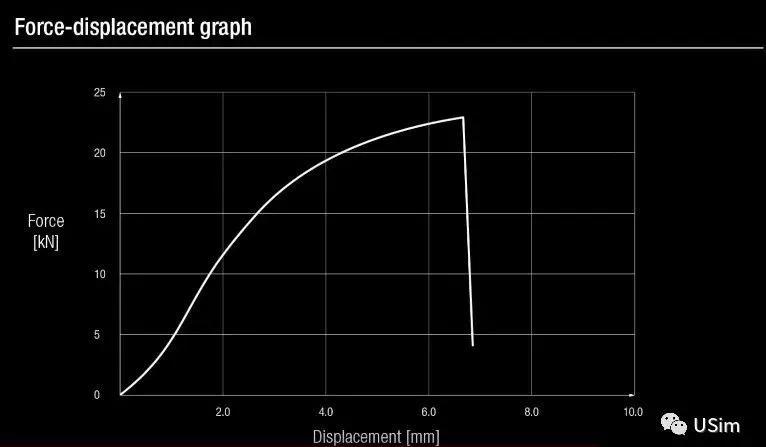

某木材四点弯曲试验力-位移曲线：

将四点弯曲试验的力-位移曲线通过材料力学关系转化为应力-应变曲线之后，可直接从其上读出所需的brittle cracking参数。

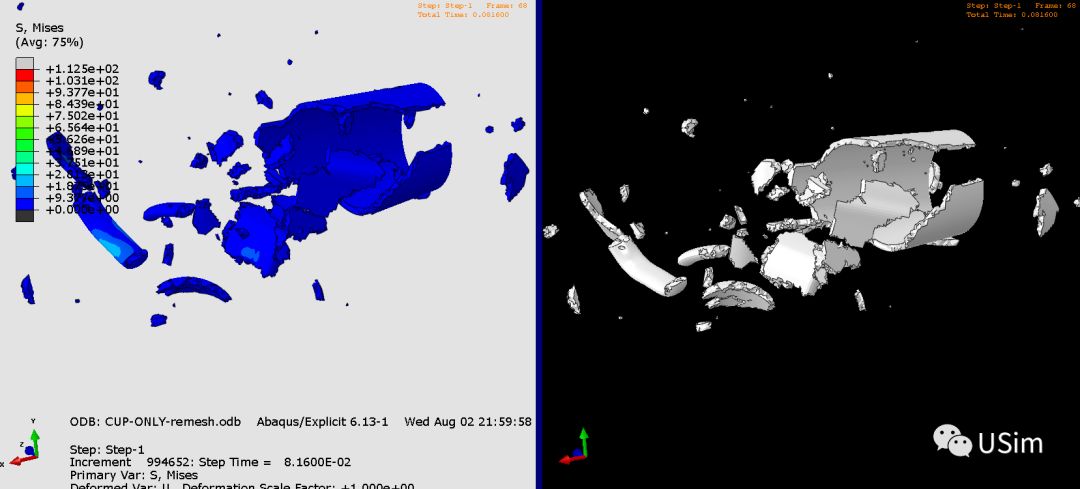

03—应用实例：玻璃杯碎裂

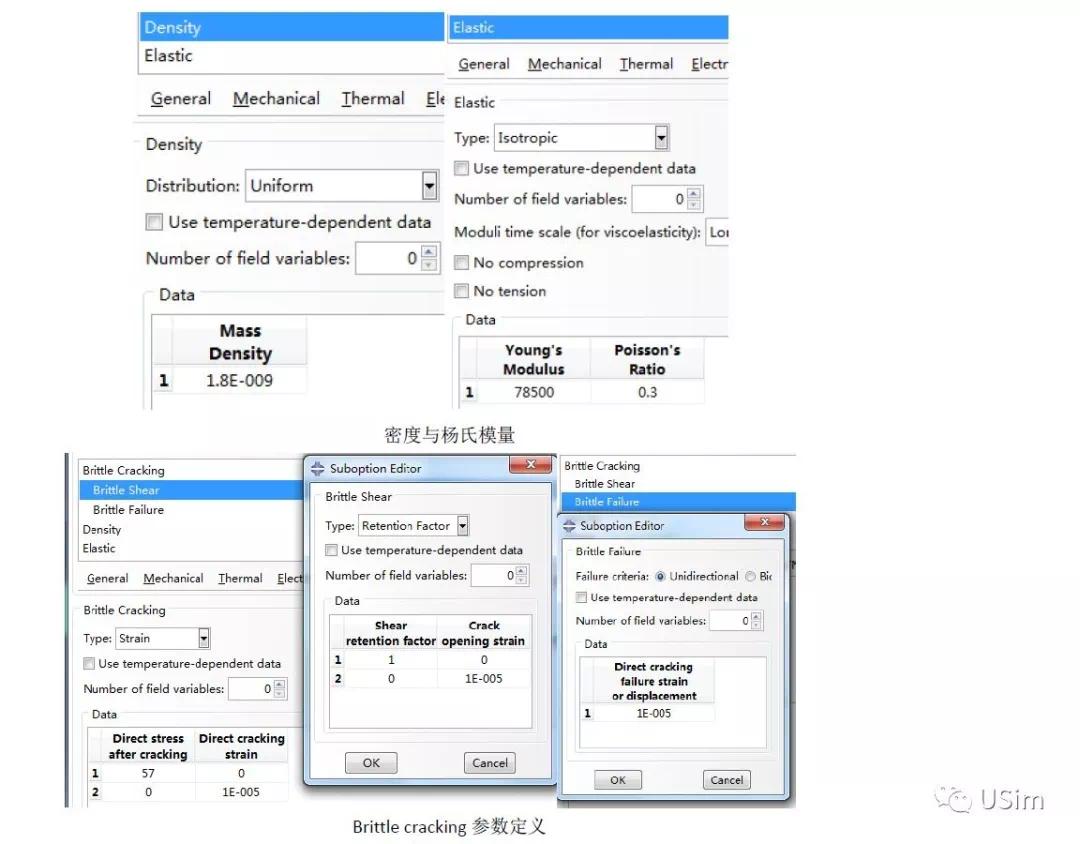

玻璃参数定义：

点击完整阅读全文
