allegro 05_C 板型层叠结构设置

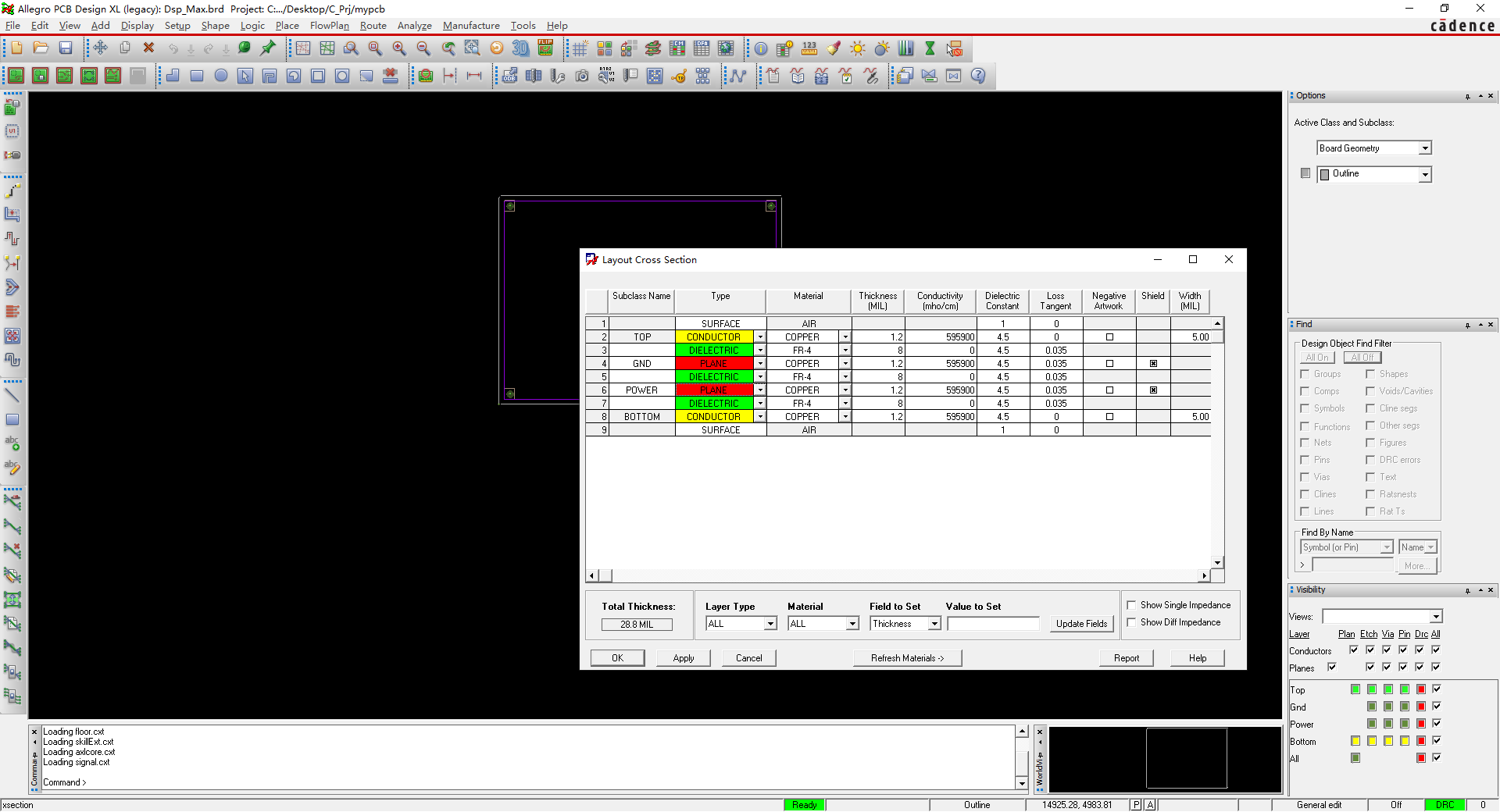

板型层叠结构设置；使用 “Setup  / Cross-section”

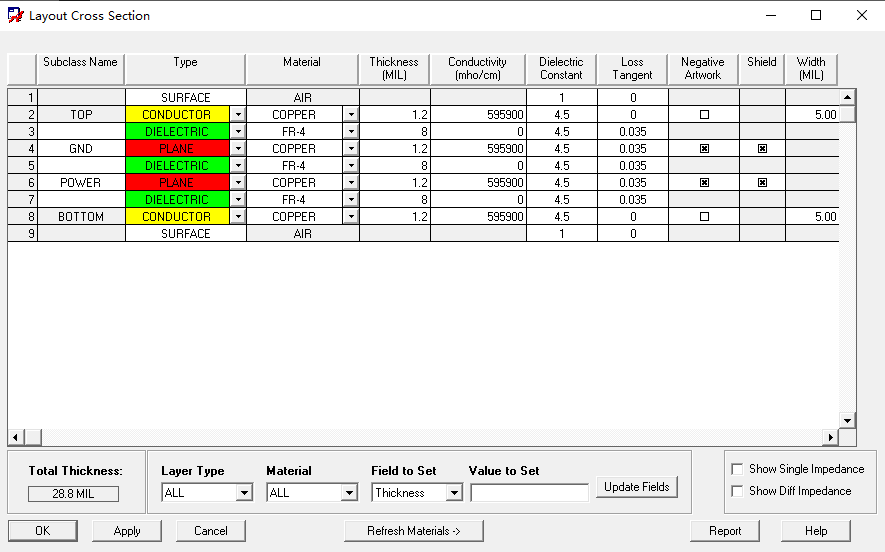

* Subclass Name：是该层的名称，可以按照自己的需要来填写。

Type ：选择该层的类型，有三种：

（·CONDUCTOR：走线层；·PLANE：平面层，如GND平面；·DIELECTRIC：介电层，即隔离层。)

Material ：设置的是该层的材料，一般根据实际PCB板厂提供的资料来设置。

  (·COPPER:铜皮 ； ·FR - 4:玻璃纤维)

Thickness ：设置的是该层的厚度，如果是走线层和平面层则是铜皮的厚度。

Conductivtl：设置的是铜皮的电阻率。

Dielectric Constant：设置介电层的介电常，与Thickness列的参数一起都是计算阻抗的必要参数。

Loss Tangent：设置介电层的正切损耗。

Negtive Artwork：设置的是该层是否以负片形式输出底片，(若勾上，则设置为负片；反之，为正片。)

Apply / OK ，保存退出
