5 多数据save_《Netlogo多主体建模入门》笔记 7

7- 导出数据与复杂曲线绘制

该系列笔记基于集智乐园的《Netlogo多主体建模入门》课程，感谢张江老师与各位志愿者的辛勤付出。

• 集智乐园 《Netlogo多主体建模入门》 https://campus.swarma.org/play/play?id=429

• netlogo 适合做仿真，还是要配合 matlab 处理 产生的仿真数据

数据导出

默认导出到与模型文件同级的 文件夹下

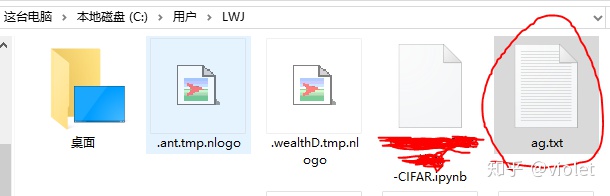

先创建一个 ag.txt 文件

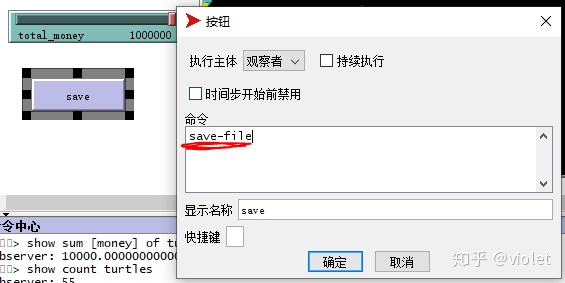

创建一个save的按钮

save按钮的 代码实现

to save-filefile-open "ag.txt"let wealths""ask turtles[set wealths (word wealths money "rn")]file-print wealthsfile-close
end

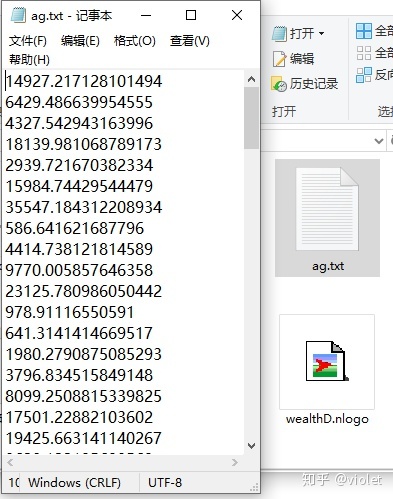

运行模型，产生数据之后，就可以导出

接着就可以利用 matlab 进一步做数据分析。

绘制洛伦兹曲线

首先需要知道：什么是洛伦兹曲线？

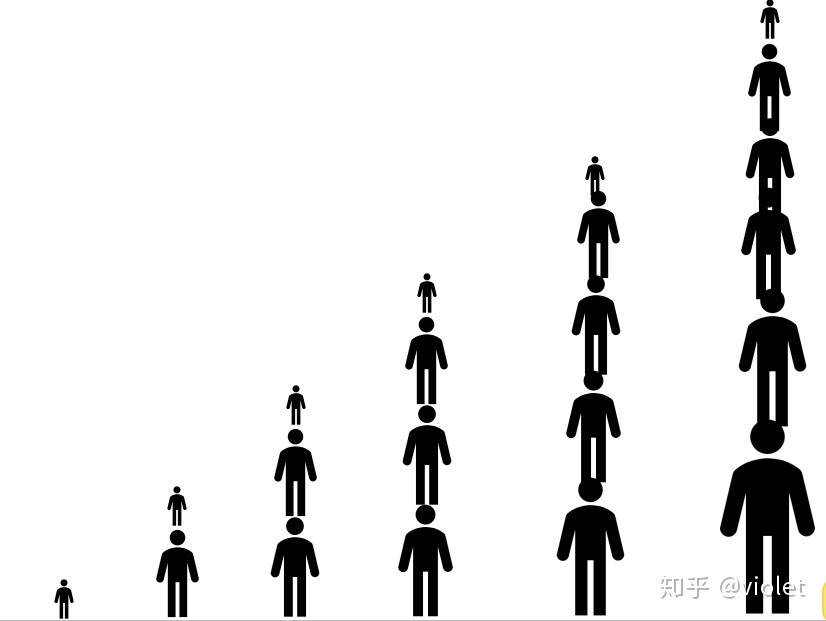

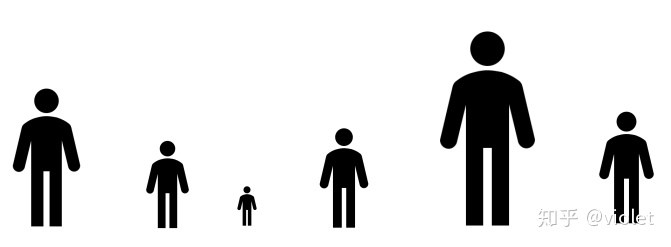

假设一个王国里有6个人，他们的图形高度代表了财富量。

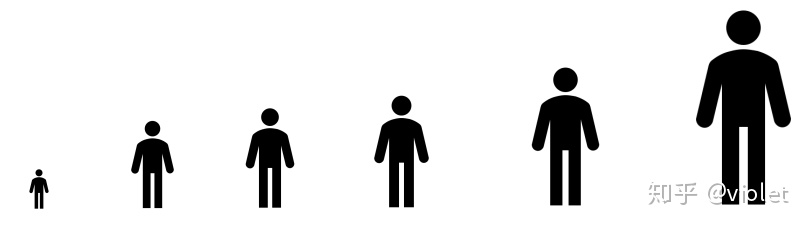

先由高到低进行排序，最左边的人的序号是1，最右边的序号是6.

改变纵轴的值为： 左边所有人的财富值和自己的财富值的累加。

接着进行归一化：

• 横轴除以 人口的总人数。
• 纵轴除以 所有人的财富总量。

这样，横纵坐标就变成了比例。

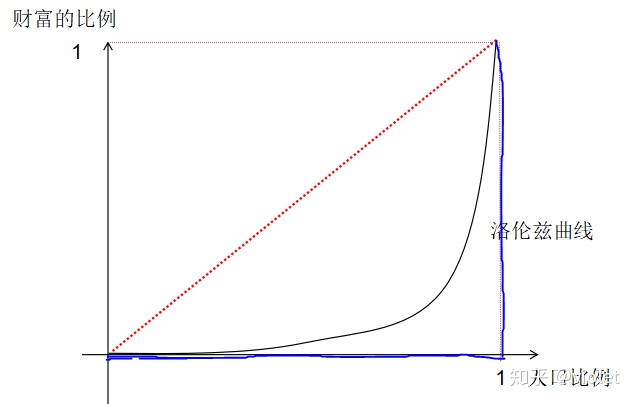

红色虚线代表最平均的财富分配，蓝色实线就代表了最不平均的财富分配。

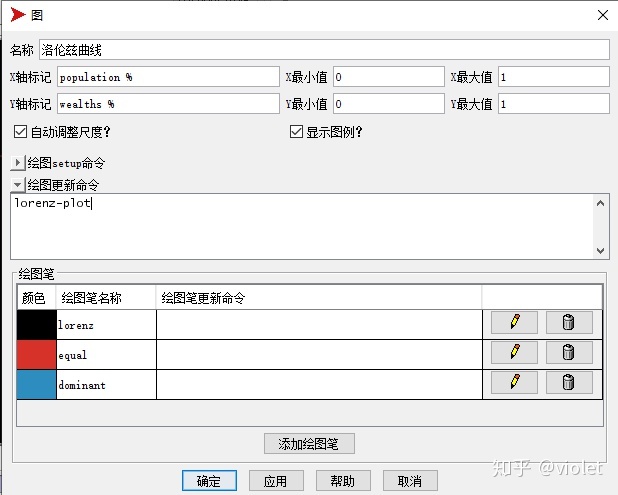

然后就可以开始绘制

X、Y的最大值为1

绘图更新命令写中间的就行，下面三个不用写。

然后去完善对应的代码。（在文末）

要用到的函数或者命令：

Plot：绘图

• set-current-plot “图的名称” ----- 选定画哪个图

Pen：画笔

• set-current-pen “线段名称” ---- 选择你要画哪条线
• plot-pen-down ------ 下笔
• plot-pen-up ----- 提笔

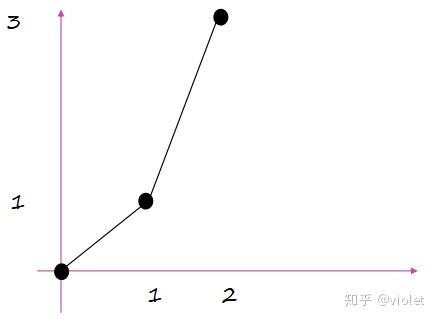

plot ：等水平间隔地绘制点（线）

plot 0
plot 1
plot 3

• set-plot-pen-interval 设置画笔 等水平间隔地绘制点

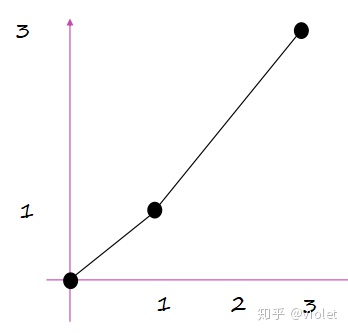

• plotxy ：任意绘制点（线）

plot-pen-down
plotxy 0 0
plotxy 1 1
plotxy 3 3
plot-pen-up

item 的用法

item：从列表中根据下标取出任意一个元素出来

item idx lst

idx: 一个整数，即第几个下标

lst：一个由多个元素构成的列表

Netlogo中的下标是从0开始的

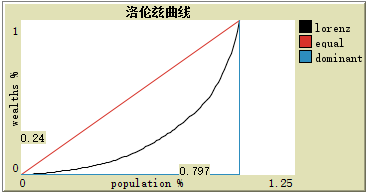

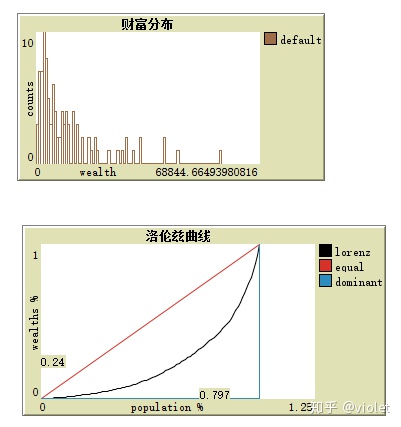

绘制洛伦兹曲线的函数代码：

to lorenz-plotclear-plot set-current-plot-pen "equal"plot 0plot 1set-current-plot-pen "dominant"plot-pen-down plotxy 0 0plotxy 1 0plotxy 1 1plot-pen-upset-current-plot-pen "lorenz"set-plot-pen-interval 1 / agent_numplot 0let sorted-wealths sort [money] of turtleslet total-weath sum sorted-wealthslet weath-sum-so-far 0let index 0 repeat agent_num [set weath-sum-so-far (weath-sum-so-far + item index sorted-wealths)plot (weath-sum-so-far / total-weath)set index (index + 1)]end
