Activiti 学习（二）—— Activiti 流程定义和部署

概述

在这一节，我们将创建一个 Activit 工作流，并启动这个流程，主要包含以下几个步骤：

1. 定义流程，按照 BPMN 的规范，使用流程定义工具，用流程符号把整个流程描述出来

2. 部署流程，把画好的流程定义文件，加载到数据库中，生成表的数据

流程设计器的使用

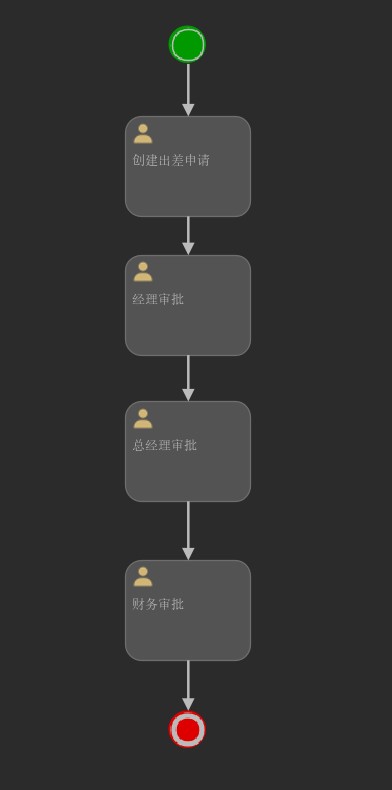

在 resources 目录下创建一个 bpmn 目录，用来存放流程定义文件。选中 bpmn 目录，点击菜单 New -> New Activity 6.x BPMN 2.x file，创建一个 *.bpmn20.xml。选中该文件，右键 view BPMN(Activity ) Diagram，可以看到 BPMN-Activiti-Diagram 流程设计页面。在该页面右键，可以在菜单选择图形，拖拽图形，连线，即可完成流程设计图

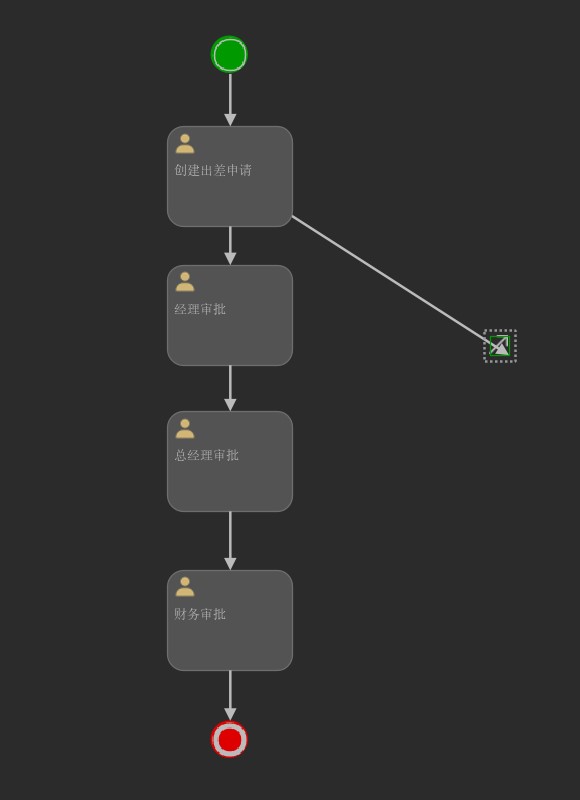

连线的时候，要选中图形，这时在图形的右上角会出现一个箭头符号。双击选中箭头符号，右键按住不放即可拉长完成连线

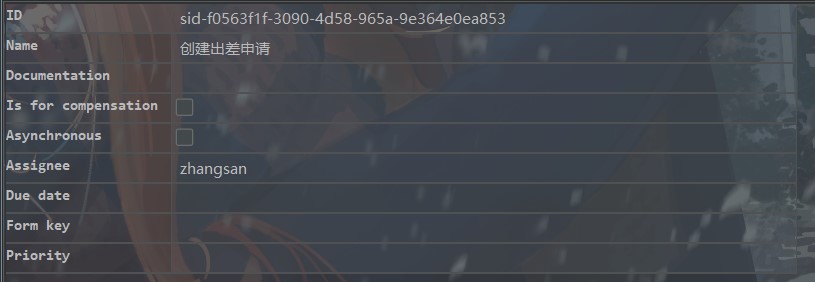

选中一个图形，下方会出现一个属性栏，以创建出差申请为例，这里只填任务名称和负责人

流程部署

流程部署就是将在设计器中定义的流程部署到 activiti 数据库中，Activiti 提供了多种部署流程的方式，包括自动部署、classpath 部署、输入流部署、zip/bar 部署和上传部署等方式，下面分别进行介绍：

1. 自动部署

Activiti7 可以自动部署流程，前提是在 resources 目录下，创建一个新的目录 processes，用来放置 bpmn 文件

2. classpath 部署

classpath 部署方式为采用代码进行部署，使用 Java 代码实现如下：

public class ActivitDemo {@Testpublic void testDeployment() {// 1. 创建 ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2. 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 3. 使用 service 进行流程部署，即把 bpmn 部署到数据库，并定义流程的名称Deployment deploy = repositoryService.createDeployment()// 定义流程资源名称.name("出差申请流程")// 加载待部署的资源，可以多次引用.addClasspathResource("bpmn/evection.bpmn20.xml")// 完成部署.deploy();}
}

3. 输入流部署

Activiti 提供了按输入流（InputStream）方式部署资源，输入流的来源可以有多种，例如本地计算机、classpath 读取、网络读取方式等，下面是读取本地计算机方式进行部署方式的示例代码

public class ActivitDemo {@Testpublic void testDeployment() {// 1. 创建 ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2. 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 3. 获取输入流String filePath = "D:/workflow/bpmn/evection.bpmn20.xml";FileInputStream fileIns = new FileInputStream(filePath);// 4. 使用 service 进行流程部署Deployment deploy = repositoryService.createDeployment().name("出差申请流程").addInputStream("bpmn/evection.bpmn20.xml", fileIns).deploy();}
}

4. zip/bar 部署

将流程资源文件压缩成 zip 包进行部署，同样采用流的方式

public void deployProcessByZip() {// 1. 获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2. 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 3. 流程部署InputStream inputStream = this.getClass().getClassLoader().getResourceAsStream("bpmn/evection.zip");ZipInputStream zipInputStream = new ZipInputStream(inputStream);repositoryService.createDeployment().addZipInputStream(zipInputStream).deploy();
}

5. 按字符串方式部署

采用字符串方式进行部署，实际是把一个字符串转换为字节流后进行部署，也为开发人员提供了多一种部署方式

public void deployProcessByStr() {// 1. 获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2. 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 3. 构建字符串String str = "..."// 4. 流程部署repositoryService.createDeployment().name("出差申请流程").addStr("bpmn/evection.bpmn20.xml", str).deploy();
}

采用字符串进行部署的优点是可以通过用户界面定义一个流程，然后进行部署，或者在测试时，直接将流程代码写入程序，进行流程部署

6. 动态 BPMN 模型部署

通过在程序中动态生成流程模型方式进行部署，动态创建 BPMN，需要在程序中指定每一个元素，并给出元素间的关系，最后将这些元素整合为一个完整的 BPMN

public void testDeploymentByBPMN() {// 1. 创建 BPMN 模型实例BpmnModel bpmnModel = new BpmnModel();// 2. 创建开始事件StartEvent startEvent = new StartEvent();startEvent.setId("startEvent");startEvent.setName("动态创建开始节点");// 3. 创建用户任务UserTask userTask = new UserTask();userTask.setId("userTask1");userTask.setName("用户任务节点1");// 4. 创建结束事件EndEvent endEvent = new EndEvent();endEvent.setId("endEvent");endEvent.setName("动态创建结束节点");// 5. 定义连接ArrayList<SequenceFlow> sequenceFlows = new ArrayList<>();ArrayList<SequenceFlow> toEnd = new ArrayList<>();SequenceFlow s1 = new SequenceFlow();s1.setId("sequenceFlow1");s1.setName("开始节点指向用户任务节点");s1.setSourceRef("startEvent");s1.setTargetRef("userTask1");sequenceFlows.add(s1);SequenceFlow s2 = new SequenceFlow();s2.setId("sequenceFlow2");s2.setName("用户任务节点指向结束节点");s2.setSourceRef("userTask1");s2.setTargetRef("endEvent");toEnd.add(s2);startEvent.setOutgoingFlows(sequenceFlows);userTask.setOutgoingFlows(toEnd);userTask.setIncomingFlows(sequenceFlows);endEvent.setIncomingFlows(toEnd);Process process = new Process();process.setId("process1");process.setName("test");process.addFlowElement(startEvent);process.addFlowElement(s1);process.addFlowElement(userTask);process.addFlowElement(s2);process.addFlowElement(endEvent);bpmnModel.addProcess(process);new BpmnAutoLayout(bpmnModel).execute();// 6. 部署ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();Deployment deploy = repositoryService.createDeployment().name("出差申请流程").addBpmnModel("evection.bpmn20.xml", bpmnModel).deploy();
}

7. 相关数据表分析

流程部署后，流程相关的资源全部以数据流的形式存储到数据表中，实际运行中，流程的处理都是通过调用数据表中的相关资源进行处理，下面介绍流程相关的数据表：

• act_re_deployment

  流程部署表，用于存放流程定义的部署信息，部署一个流程就会增加一条记录

• act_re_procdef

  流程定义表，用于存放流程定义的属性信息，和 act_re_deployment 是一对多的关系，act_re_procdef 表可以有多条记录，每条记录对应 act_re_deployment 中的一条记录

• act_ge_bytearray

  资源文件表，部署流程时，会将 BPMN 流程定义文件保存为一条记录，如果部署的流程还包括其他资源，也会增加相应的记录，例如 png 图片文件
