一款用于单片机驱动显示屏的字符（windows字体均可）、图形点阵提取工具

这是一款基于excel2019_VBA（在低版本excel中可能无法正常运行）的用于单片机驱动LED/LCD点阵屏的字符、图形点阵提取工具，点阵大小从8x8到任意大小。可通过手动绘制图形到处图形点阵，也可以通过输入各种字体的字符导出字符点阵，还可以识别第三方软件制作的24位深位图文件导出图片的点阵。
1、点阵提取起点为显示区域（黑色边框内）的左下角，取模时，请注意你所用点阵屏的取模方向，纵向取模时左下角为bit0，横向取模时左下角为bit7，取模顺序都是从左下角到右上角。支持点阵上下翻转、左右翻转、反显、平移；
2、手动绘图：设置好显示区域的行像素和列像素，勾选“开始绘图”复选框后，可以通过鼠标左键在设定的显示区域内点击或拖动进行图形手动绘制点阵；
3、字符输入：可在C1单元格中输入任意可视字符（每次一个字符），字体、字号、粗体、斜体、下划线可通过excel进行设置，然后点击”识别字符“，即可自动生成字符的点阵，较小字号的字符可通过调整“精度”或手动绘图，提高点阵质量（字号较小的字符，建议采用“宋体”、“等线”字体）；
4、图片输入：当需要制作点阵屏的背景或特殊标识符时，该方法比较适用，可已通过windows画图工具或其它画图工具，生成与点阵屏匹配的像素大小的24位深度的位图文件，拷贝到本工具根目录下并命名为“picture.bmp”，点击“识别图片”，即可自动生成图片的点阵；
5、点击“取模”后，生成的点阵数据保存在Sheet2中；
6、可将设计好的点阵数据复制到Sheet2中，逆向画出对应的图像；

特别提醒：

1、该工具需要使用excel的宏，使用前务必允许启用宏，否则无法正常使用；

2、电脑显示器分辨率会影响点阵生成效果，分辨率越高，效果越好；

下载链接：(5条消息) 单片机显示字符、图形点阵提取工具-单片机文档类资源-CSDN文库https://download.csdn.net/download/hankchen86/82000527

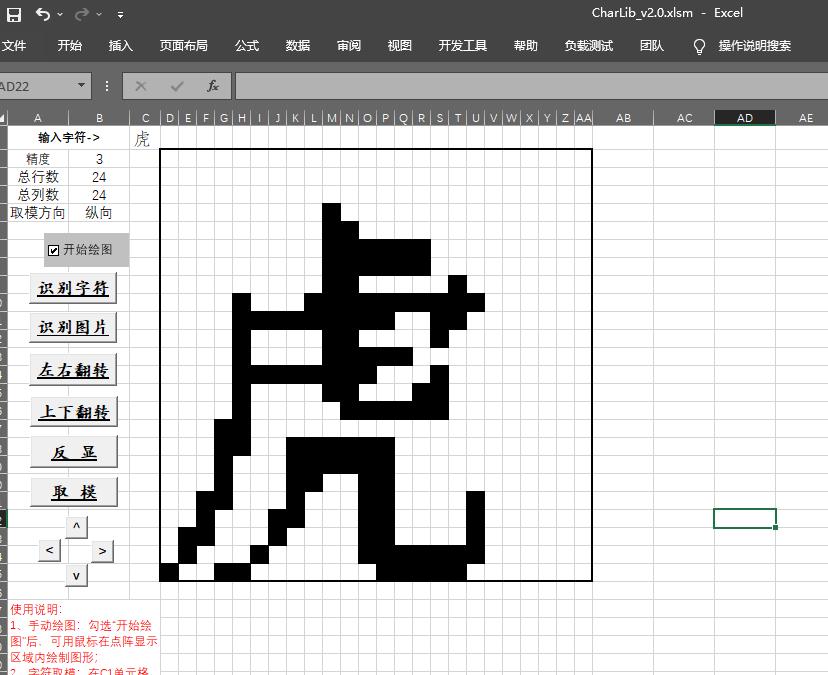

 图1、是通过输入字符，自动识别的字符点阵

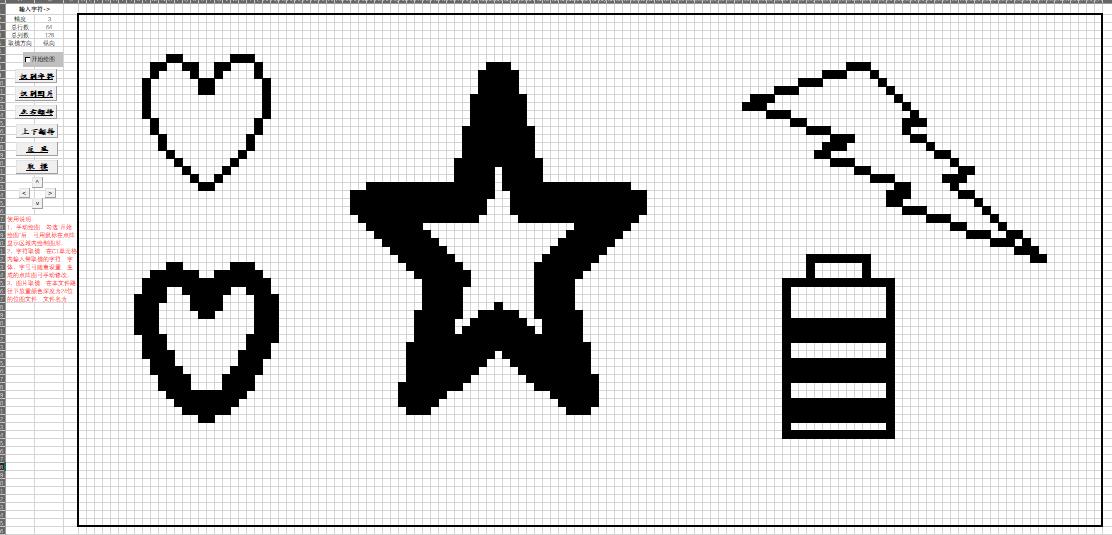

 图2、是通过位图文件，生成的图形点阵

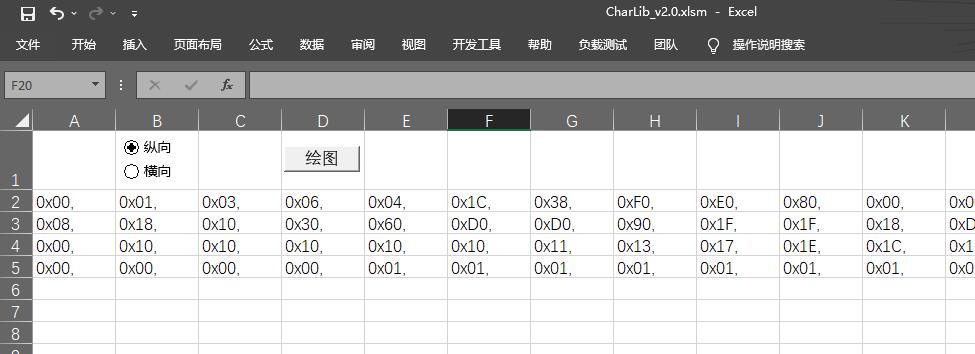

 图3、是取模生成的十六进制数据，直接复制即可
