matlab之polarplot(polar)的负数半径画图方法

       由于matlab版本与函数的更新，polarplot函数代替了polar函数的全部适用技巧。

        polarplot是matlab画极坐标图时的常用函数，主要适用方法为polarplot(theta,r)，其中theta为弧度制，其单位为rad（与度数的转换公式为rad=°/180*pi）；r为半径。

       当半径r存在负数时，polarplot函数通常默认显示正值或全部负值的情况，不适用于数据观察，本文将主要介绍半径r存在负值时极坐标图的调整方式。

theta= 0:2*pi/200:2*pi;
r = sin(theta);
polarplot(theta,r)

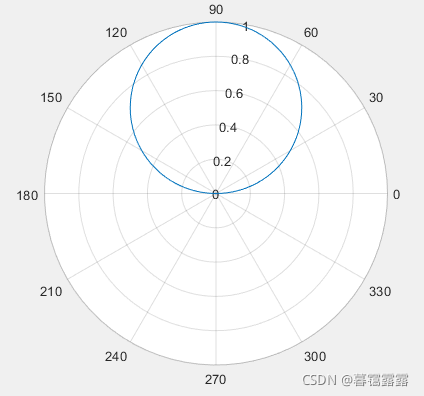

       根据仿真结果可见，极坐标图仅显示半径为正的部分，为了解决此问题，可通过增加半径限制语句rlim([rmin,rmax])根据自身情况进行调整。

theta= 0:2*pi/200:2*pi;
r = sin(theta);
polarplot(theta,r)

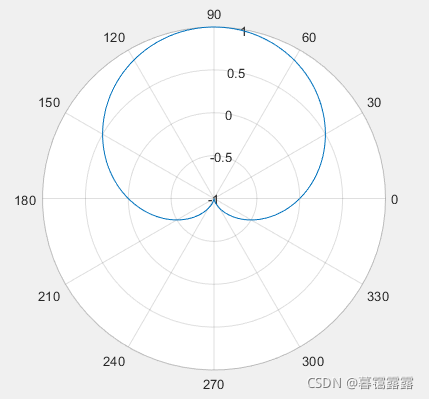

rlim([-1,1])

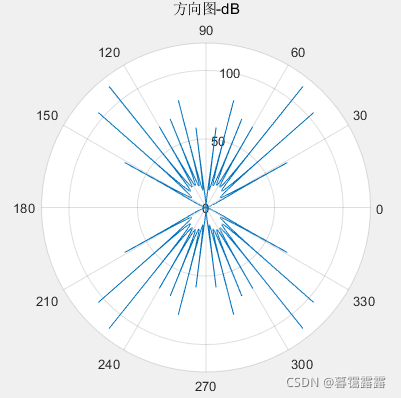

        在进行天线方向图仿真过程中，功率方向图单位往往归一化dB取值，因此多为负值，直接适用极坐标画图往往不利于观察，下图为通过半径限制语句rlim([rmin,rmax])调整下的天线方向功率图对比，未经限制调整的图甚至出现了大于0的错误值。
