ADC0832与AT24C04A的protel驱动仿真

今天在网上下载也一个仿真程序,我也照着它搭了电路，现在就来学习一波

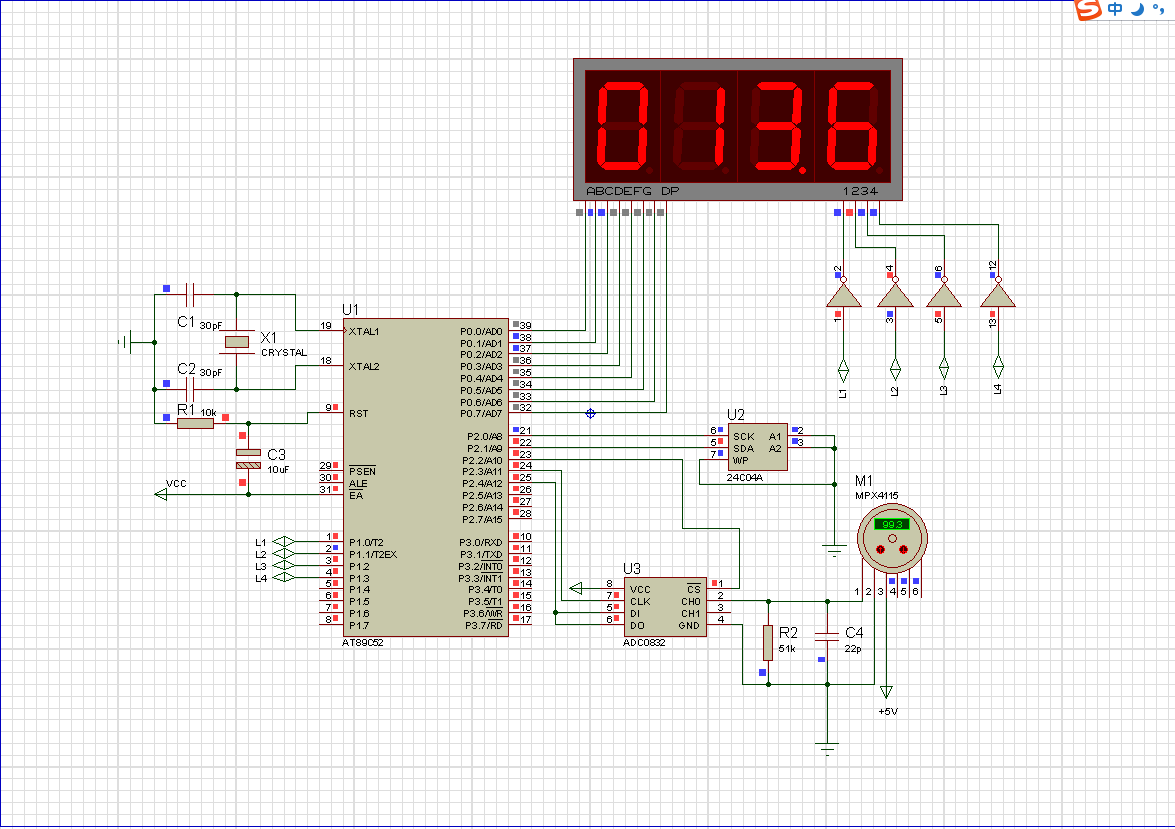

这个电路就是通过压力检测元件M1检测外部压力，它会输出一个模拟电压，通过U3的AD09C32对模拟量进行转换得到数字量，然后显示在数码管中同时也把数据写在24C04上。今天我主要学习一下ADC09C32和24C04

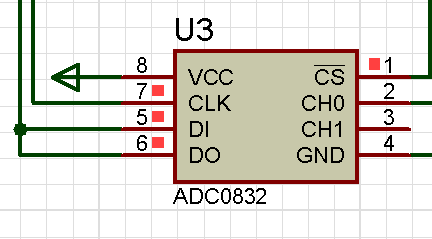

现在先来看ADC09C32:

参数：
1、8位分辨率 2、0~5v的模拟电压输入 3、两路模拟输出

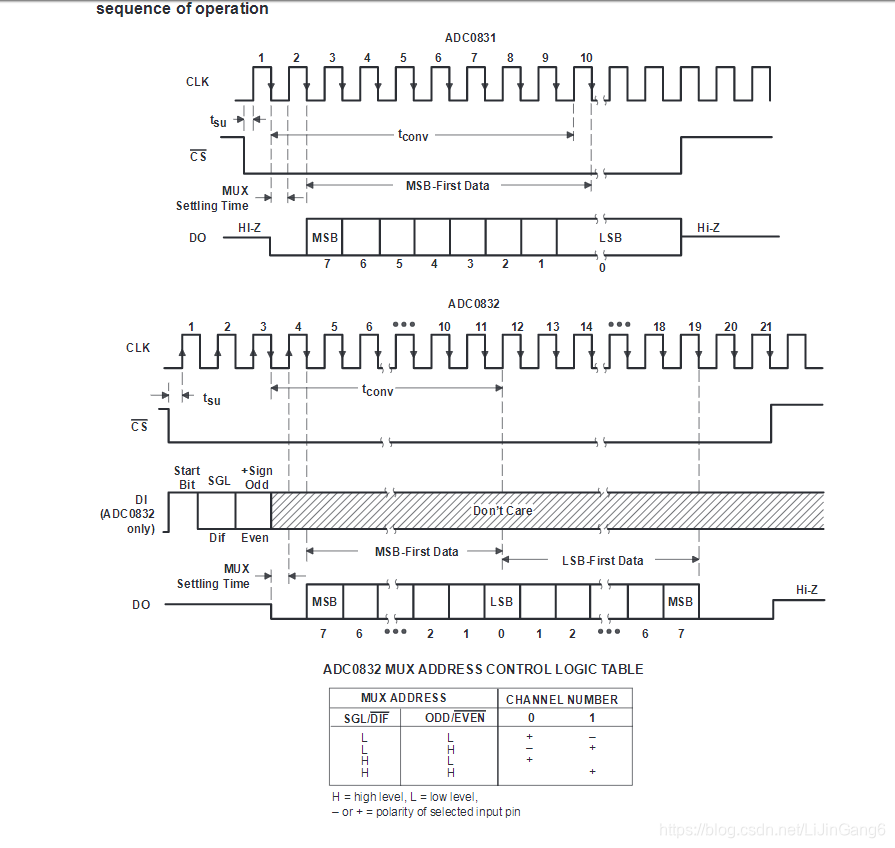

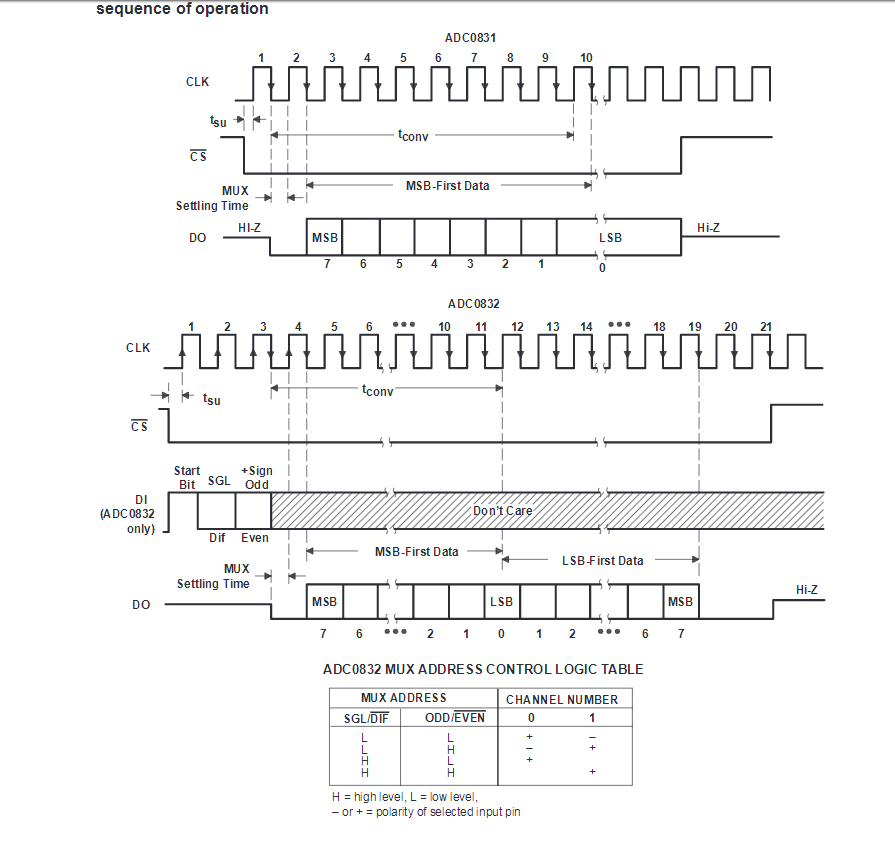

它的时序电路图是：

第一步：先拉低片选
第二步：选择转换通道，上面的时序图的箭头，1~3是上升沿有效，后面才是下降沿可读取

unsigned int Adc0832(unsigned char channel)     //
{unsigned char i=0;unsigned char j;unsigned int dat=0;unsigned char ndat=0;if(channel==0)channel=2;//电路图上面是选择了通道0，根据上面的表格就是要发送1 0，也就是2if(channel==1)channel=3;ADDI=1; //先拉高DI引脚，先发送起始位_nop_();//空指令，只是用来延时而已_nop_();ADCS=0;//拉低片选_nop_();_nop_();ADCLK=1;//拉高时钟，_nop_();_nop_();ADCLK=0;//拉低时钟_nop_();_nop_();ADDI=(channel>>1)&0x1; //先对DI进行操作，再拉高时钟_nop_();ADCLK=1;_nop_();_nop_();ADCLK=0;_nop_();_nop_();ADDI=channel&0x1;_nop_();ADCLK=1;_nop_();_nop_();ADCLK=0; //通道选择结束，拉低时钟引脚ADDI=1;_nop_();_nop_();dat=0;for(i=0;i<8;i++){ADCLK=1;_nop_();_nop_();ADCLK=0; //先拉低数据，再读取_nop_();_nop_();dat<<=1;dat= dat<<=1|ADDO;}  ndat=0;for(0=1;i<8;i++){ndat |=ADDO<<i; //第0位上面已经转换过了，这里就不在继续转换了，直接读ADCLK=1;_nop_();_nop_();ADCLK=0;//先拉低数据，再读取_nop_();_nop_();}ADCS=1;//转换完成止呕，拉高片选ADCLK=0;//拉低时钟ADDI=1;//拉高输入return (dat == ndat) ? dat:0;//判断是否相等，相等的话那就返回dat,不相等的话返回0；
}

2、AT24C04A这款芯片是4Kb掉电可擦除存储芯片，它采用I2C的通讯协议,I2C的时序如下
1、空闲状态：
SDA和SCL都是高电平
2、启动信号
SCL为高电平的时候，SDA由高电平跳变成低电平

void Start()
{SDA = 1;DelayMs(1);SCL = 1;DelayMs(1);SDA = 0;DelayMs(1);SCL = 0;DelayMs(1);
}

3、停止信号
SCL为高电平的时候，SDA由低电平跳变成高电平

void Stop()
{SCL = 0;DelayMs(1);SDA = 0;DelayMs(1);SCL = 1;DelayMs(1);SDA = 1;DelayMs(1);
}

4、数据传送：
SCL为高电平的时候，SDA必须为稳定的状态
写

bit Write8bit(unsigned char input)
{unsigned char tmp;for(tmp =8;tmp!=0;tmp--){SDA = (bit)(input&0x80);DelayMs(1);SCL = 1;DelayMs(1);SCL = 0;DelayMs(1);input = input << 1;}return 1;
}

读

unsigned char Read8Bit()
{
unsigned char tmp,rbyte = 0;
for(tmp=8;tmp!=0;tmp--)
{SCL = 1;DelayMs(1);rbyte = rbyte << 1;DelayMs(1);rbyte = rbyte|((unsigned char)(SDA));SCL = 0;DelayMs(1);
}

5、应答信号
当发送第9个脉冲的时候，接收器会发送一个低电平表示应答

void Ack()
{
SDA = 0;
DelayMs(1);
SCL = 1;
DelayMs(1);
SCL = 0 ;
DelayMs(1);
SDA = 1;
DelayMs(1);
}

6、非应答
当发送第9个脉冲的时候，接收器会发送高电平表示应答

void NoAck()
{
SDA = 1;
DelayMs(1);
SCL = 1;
DelayMs(1);
SCL = 0 ;
DelayMs(1);
}

7、检测时候应答

bit TestAck()
{bit ErrorBit;SDA = 1;DelayMs(1);SCL = 1;DelayMs(1);ErrorBit = SDA;DelayMs(1);SCL = 0;DelayMs(1);return(ErrorBit);
}

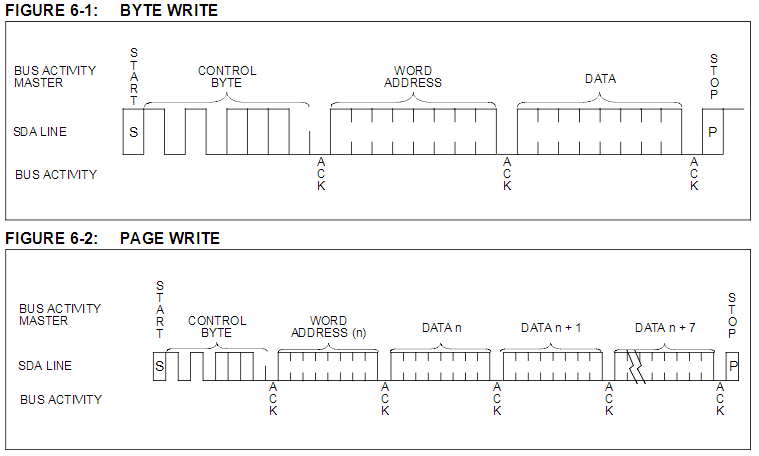

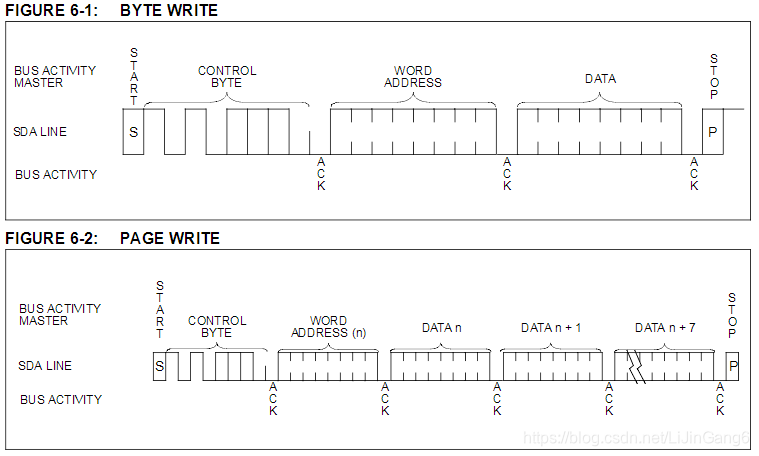

芯片的写时序

void WriteI2C(unsigned char *Wdata, unsigned char RomAddress, unsigned char number)
{Start();//先发送一个起始信号Write8bit(WriteDeviceAddress);//发送0xA0(第0位为0表示写)if (TestAck()){  //非应答的话那就直接停止返回Stop();return；}Write8bit(RomAddress); //发送你要存入的地址if (TestAck()){Stop();}for(;number!=0;number--){ //写入数据Write8bit(*Wdata);if (TestAck()){Stop();return；}Wdata++;}Stop(); //结束写操作DelayMs(1);
}

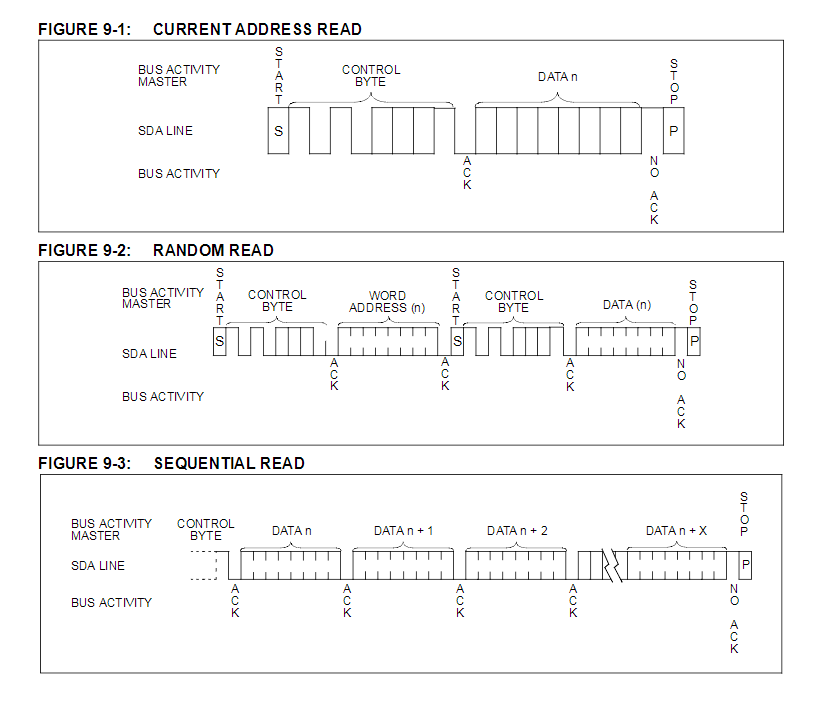

芯片的读时序

根据9-2的时序代码如下：

void ReadI2C(unsigned char* RamAddress,unsigned char RomAddress,unsigned char bytes)
{Start();Write8bit(WriteDeviceAddress); //先发送的芯片地址0xa0if (TestAck()){Stop();}Write8bit(RomAddress);//在发送要读取的地址if (TestAck()){Stop();}Start(); //重新给个起始信号Write8bit(ReadDeviceAddress); //发送0A1if (TestAck()){Stop();}while(bytes != 1){*RamAddress = Read8Bit(); //读取数据Ack();//然后给个应答RamAddress++; bytes--;}*RamAddress = Read8Bit();NoAck();//读取结束，发出一个非应答信号Stop();
}
