实验详情
第一部分代码
这部分代码是需要你加在module UM(XXXXXX);的XXXXXX里面的，就是增加了时间数量，总共数量和部分数量的定义，其中时间数量是27位宽的，另外两个都是32位宽的
//----------------LAB5 control------------------//output reg [26:0] time_num, //时间数量output reg [31:0] all_num, //总共数量output reg [31:0] part_num, //部分数量
解释一下为什么时间数量是27位宽的，因为硬件设备的硬件工作频率为125MHz，然后十进制的125’000’000转化为二进制是111’0111’0011’0101’1001’0100’0000，所以我们至少需要27位宽才可以保存全部
第二部分代码
每工作一次时间数量+1，然后加上这次工作的有效字节数，当时间数量为125’000’000的时候就代表过去了1秒，我们就将有效字节数（部分数量）转化成有效通过的数据位数（全部数量），即有效数据量字节数*8，之后将时间数量和部分数量归零
参考注释应该挺好理解代码的
//------------------LAB5宽带统计功能实验代码-----------//

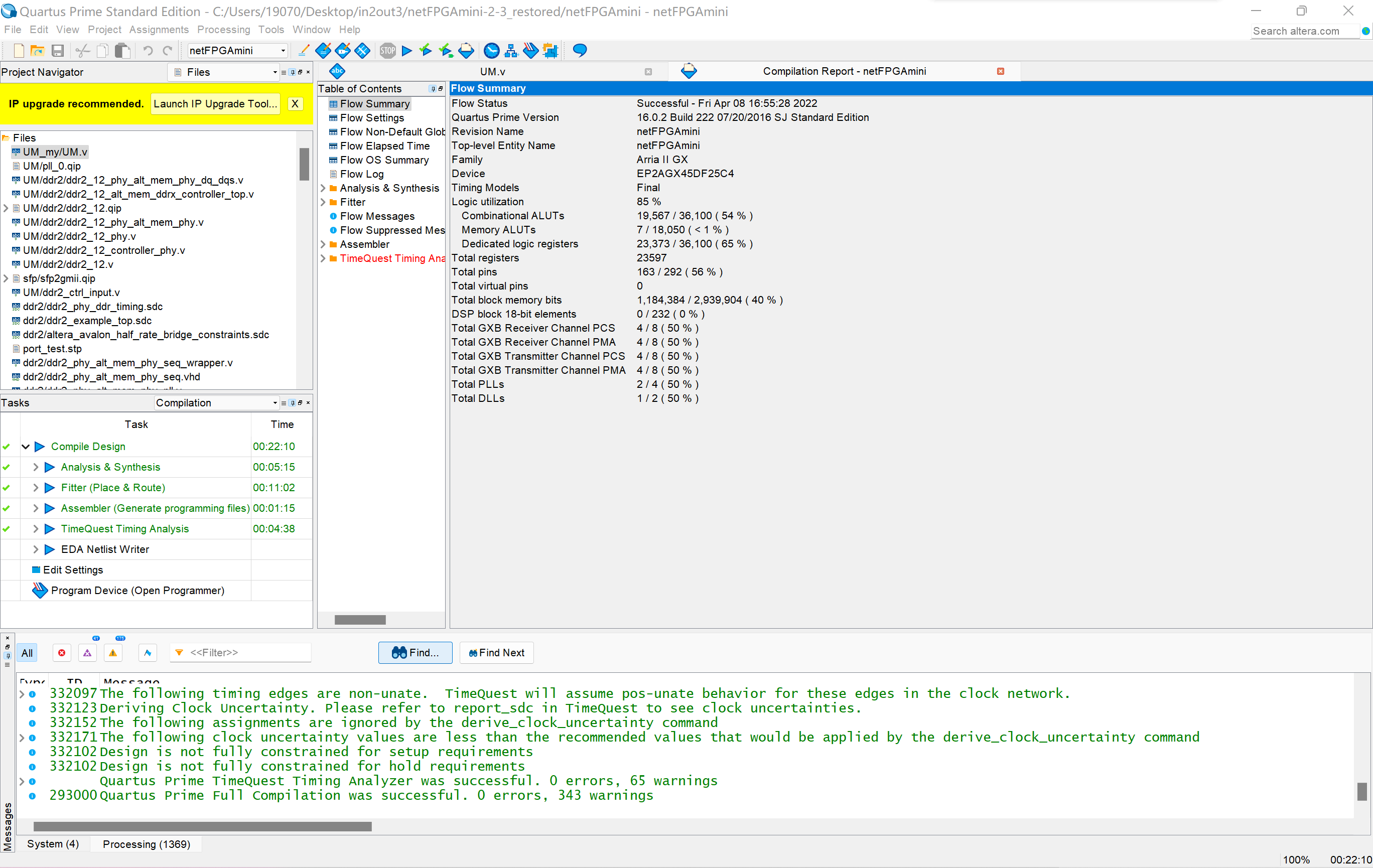

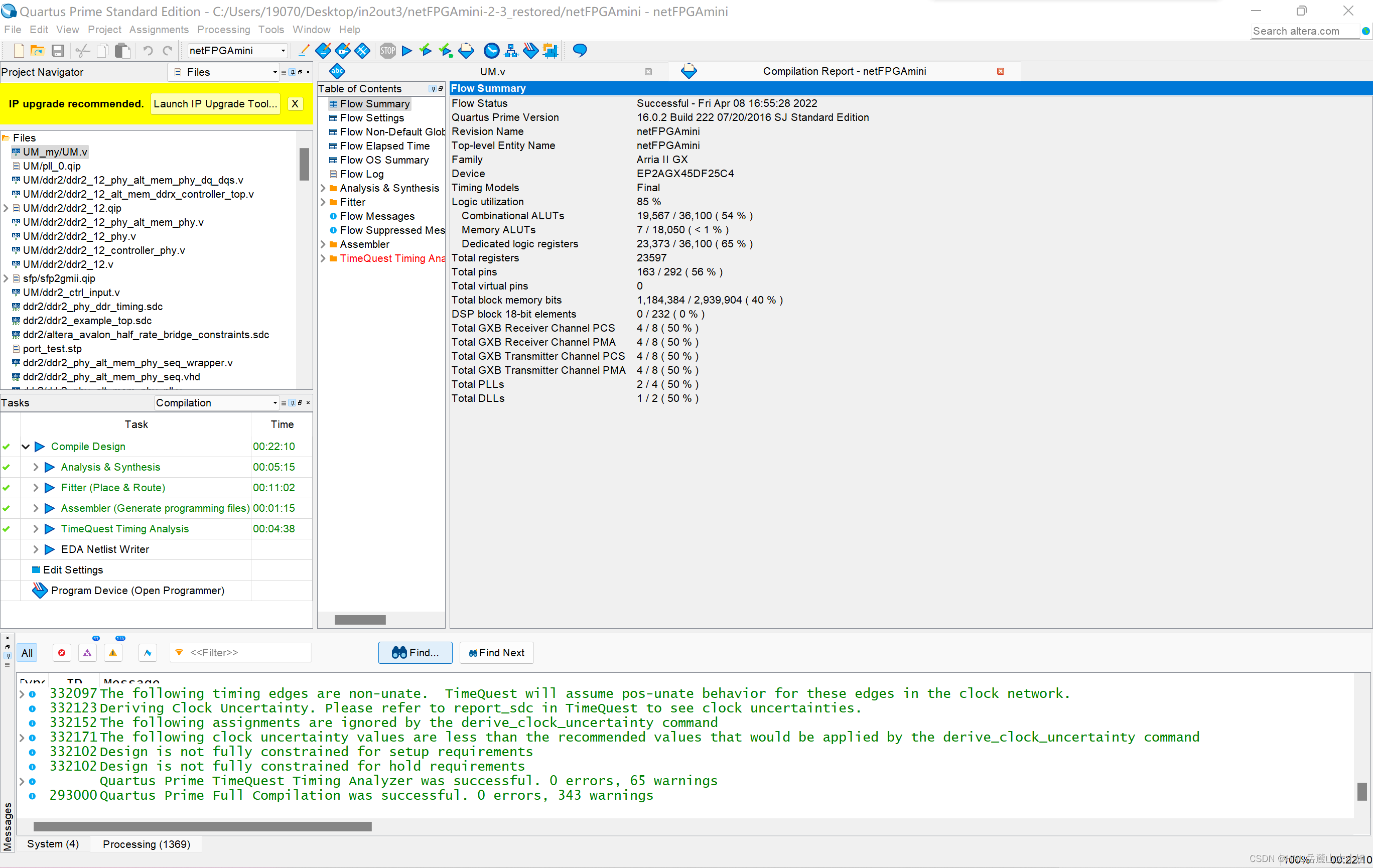

always@(posedge clk or negedge reset)if(!reset)begintime_num<=27'b0;all_num<=30'b0;part_num<=30'b0;endelsebegintime_num<=time_num+1; //每工作一次，时间数量+1if(cdp2um_data_valid==1'b1)beginpart_num<=part_num+1'b1+cdp2um_data[135:132]; //part_num的意义和LAB4里字节计数器相同endif(time_num==27'd125000000) //硬件设备的硬件工作频率为125MHzbeginall_num<=part_num*8; //有效通过的数据位数=有效数据量字节数*8time_num<=27'b0;part_num<=30'b0;endend编译结果
波形观察
添加节点time_num，all_num，part_num，具体操作参考
交换机/路由器实验：实验3信号的提取，这里就不赘述了
结果观察
结合交换机/路由器实验：保姆级别的iperf安装与使用教程来看吧
