ThingsBoard自定义仪表小部件示例

文章目录

• • 先看效果
  • • 基本小部件API
  • 开始
  • 应用

先看效果

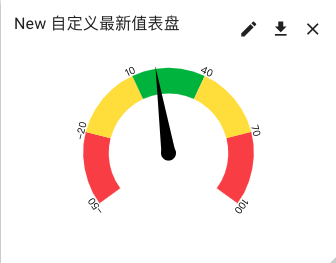

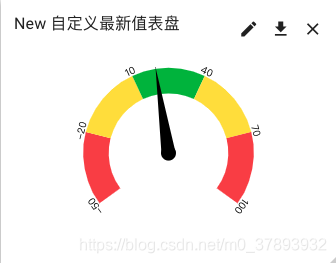

黑色指针会指向最新的遥测数据的温度值。温度实时变化指针左右摇摆。


先提一下仪表小部件开发需要了解的内容，以免js代码不明白。

基本小部件API

官网介绍https://thingsboard.io/docs/user-guide/contribution/widgets-development/#basic-widget-api
需要了解

• 内置变量上下文有哪些属性
• 小部件的JavaScript函数
• 内置变量上下文 的订阅对象的字段（defaultSubscription）很多数据都是从这个属性获取
• 时间窗口函数
• 控制API
• 操作API
• 仪表板状态控制器

上下文属性使用 self.ctx.xxproperty来获取
文档中列出的所有属性都可以这样调用，例如：
小部件容器高度 获取: var height=self.ctx.height 设置：self.ctx.height = 60;
遇到undefined等错误可以用window.alert(JSON.stringify(data))来调试。

开始

1. 在部件库中新建一个部件包
2. 点击右下角大加号，单击“创建新小部件类型”按钮
3. 选择窗口部件类型->最新值
4. 打开“RESOURCES”选项卡，单击“添加”，然后插入以下链接：

https://bernii.github.io/gauge.js/dist/gauge.min.js

5. 清除CSS选项卡的内容。
6. HTML选项卡加入下面的html代码

<canvas id="my-gauge">canvas>

7. 左下角Javascript插入js代码,不要感觉多 就下面的三个方法重要，opts就是gauge.js的配置！gauge官网拷贝的！

var canvasElement;
var gauge;var opts = {angle: -0.2, // The span of the gauge arclineWidth: 0.2, // The line thicknessradiusScale: 1, // Relative radiuspointer: {length: 0.6, // // Relative to gauge radiusstrokeWidth: 0.035, // The thicknesscolor: '#000000' // Fill color},limitMax: false,     // If false, max value increases automatically if value > maxValuelimitMin: false,     // If true, the min value of the gauge will be fixedcolorStart: '#6F6EA0',   // ColorscolorStop: '#8FC0DA',    // just experiment with themstrokeColor: '#E0E0E0',  // to see which ones work best for yougenerateGradient: true,highDpiSupport: true,     // High resolution supportstaticLabels: {font: "10px sans-serif",  // Specifies fontlabels: [-50, -20, 10, 40, 70, 100],  // Print labels at these valuescolor: "#000000",  // Optional: Label text colorfractionDigits: 0  // Optional: Numerical precision. 0=round off.},staticZones: [{strokeStyle: "#F03E3E", min: -50, max: -20}, // Red from 100 to 130{strokeStyle: "#FFDD00", min: -20, max: 10}, // Yellow{strokeStyle: "#30B32D", min: 10, max: 40}, // Green{strokeStyle: "#FFDD00", min: 40, max: 70}, // Yellow{strokeStyle: "#F03E3E", min: 70, max: 100}  // Red],
};self.onInit = function() {canvasElement = $('#my-gauge', self.ctx.$container)[0];gauge = new Gauge(canvasElement).setOptions(opts);gauge.minValue = -50; gauge.maxValue = 100; gauge.animationSpeed = 32;self.onResize();
}self.onResize = function() {canvasElement.width = self.ctx.width;canvasElement.height = self.ctx.height;gauge.update(true);gauge.render();
}self.onDataUpdated = function() {//这里看不懂就去官网文档了解下上下文的属性//https://thingsboard.io/docs/user-guide/contribution/widgets-development/	data = self.ctx.defaultSubscription.data//这里不判断的话 会报undefined异常if(data[0].data[0] != undefined){gauge.set(data[0].data[0][1]);}
}

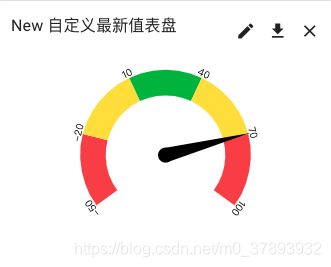

点击运行查看效果。效果可能会逐渐扭曲。类似这样


这个和代码中的最大值最小值有关。实际应用如果温度不超过此范围是不会有问题的。
gauge.minValue = -50;
gauge.maxValue = 100;

应用

创建一个设备，复制访问令牌，通过mqttbox上传遥测数据

{"temperature":20}
{"temperature":70}

到仪表盘库添加仪表盘，选择自定义的部件包中的最新值组件。并添加数据源指向之前创建的设备的temperature属性
