陶瓷放电管怎么接入电路?

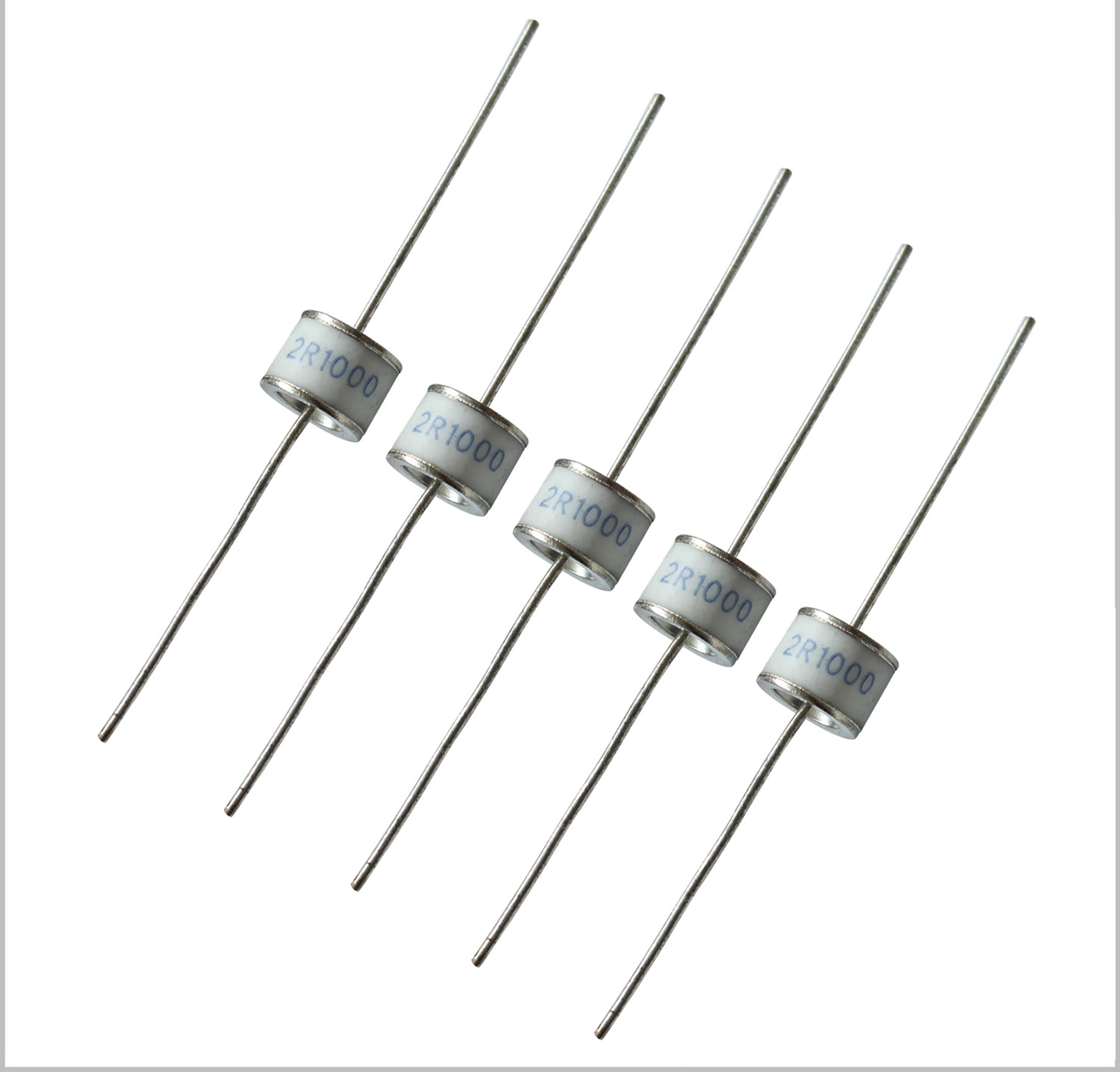

　陶瓷气体放电管主要用于电源防雷器共模电路中将雷电流泄放入地，也可用在差模电路中与压敏电阻串联而阻断其漏电流。在信号防雷器中常用于第一级泄放浪涌电流，由于其反应速度慢，还要用第二级作限压保护。

　　陶瓷放电管怎么接入电路?

　　陶瓷放电管并联在线路中，在正常情况下，放电管因其特有的高阻抗及低电容特性，对线路的正常工作几乎没有任何影响。当有异常浪涌窜入时，放电管以纳秒的速度响应，首先被击穿放电，其阻抗迅速下降，几乎呈短路状态，此时放电管将浪涌电流通过地线泄放给大地，从而保护了线路及元件。当异常浪涌消失后，放电管又迅速恢复到高阻状态，线路继续正常工作。

　　陶瓷气体放电管选型事项

　　1）直流击穿电压选取应该参考电路的工作电压，其电压值应该大于被保护线路的最大工作电压。

　　2）脉冲击穿电压要考虑浪涌测试等级，一般浪涌测试波形的上升时间为微秒级的脉冲波形，如8/20μs电流波和10/700μs电压波，与GDT脉冲击穿电压测量电压上升速率1000V/μs为一个数量级，如采用10/700μs的波形测试4000V，GDT的脉冲击穿电压要小于4000V，这样在测试时GDT才能导通。

　　3）GDT由于击穿电压误差大，一般不并联使用在电路中；

　　4）GDT是一种开关型过电压保护器件，导通后电压较低，不能单独应用于较高的电源线保护，可以在GDT上串联MOV或PTC等限制续流的问题；

　　5）要根据电路设计布局选择封装形式。GDT封装的大小反应其防护等级大小，封装越大耐冲击电流的能力越强，防护等级就越高。
