#VCS# 关于VCS 编译选项：+vcs+initreg+random的理解（3）回头是岸

前段时间，有时间整理了一下关于+vcs+initreg+random 编译和仿真选项的心得，草草写了两篇笔记。自觉得对该选项已经掌握了，后来实际应用中再次触及到了该知识点，不想又卡壳了。今天，继续追加一篇，希望对大家能有所帮助！不正之处，请指正。

对于上述规则rule#2和 rule#3， 并没有什么可值得推敲的地方。今天我们着重看第一点，rule#1。

代码：

`timescale 1ps/1ps
module tb_top;wire aa,bb,cc,dd;reg clk;
reg rst_n;wire [7:0] t_i, t_j, t_k, t_l_a, t_l_b, t_l_c;
wire [1:0] t_bit_a, t_bit_b;
wire [7:0] t_byte;
wire [63:0] t_time_value;
wire [127:0] t_r_time_value;wire [3:0] data_out0;
wire [3:0] data_out1;reg [3:0] data_in0;
reg [3:0] data_in1;bit [1:0] bit_a, bit_b; integer age, score;int i, j, k;byte addr;real time_value;
realtime r_time_value;logic [5:0] l_a, l_b, l_c;assign  cc = aa + bb ;
assign  cc = aa+dd;counter u_counter0(.clk(clk), .rst_n(rst_n), .data_out0(data_out0), .data_out1(data_out1), .data_in0(data_in0), .data_in1(data_in1));assign  t_i = i;
assign  t_j = j;
assign  t_k = k;
assign  t_l_a = l_a;
assign  t_l_b = l_b;
assign  t_l_c = l_c;
assign  t_bit_a = bit_a;
assign  t_bit_b = bit_b;
assign  t_byte = addr;
assign  t_time_value = time_value;
assign  t_r_time_value = r_time_value;initial  beginclk=1'b0;forever begin #1 clk = ~clk;end
endinitial beginrst_n = 1'b1;#15 rst_n = 1'b0;#180 rst_n = 1'b1;#200 $finish;
endinitial begin//data_in0 = 0;wait(!rst_n);wait(rst_n);@(posedge clk);data_in0 = 1;@(posedge clk);data_in0 = 2;@(posedge clk);data_in0 = 4;@(posedge clk);data_in0 = 8;@(posedge clk);data_in0 = 0;
endinitial begin//data_in1 = 0;wait(!rst_n);wait(rst_n);@(posedge clk);data_in1 = 1;@(posedge clk);data_in1 = 2;@(posedge clk);data_in1 = 4;@(posedge clk);data_in1 = 8;@(posedge clk);data_in1 = 0;
endinitial begin$fsdbDumpfile("tb_top.fsdb");$fsdbDumpvars(0,"tb_top");
end
endmodule

一 操作对象范围

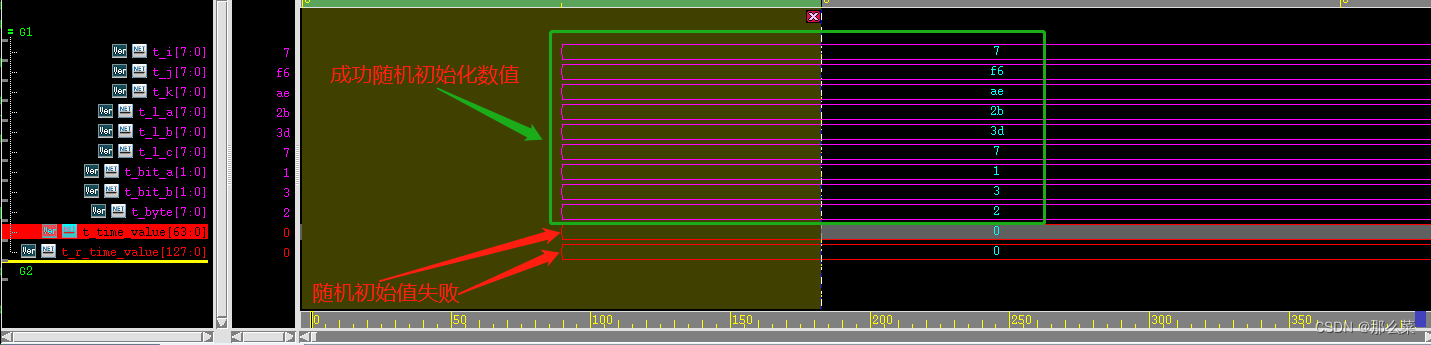

 变量类型支持：reg、bit、interger、int、logic、byte,  但是 real 、realtime 类型不可以。

二 操作应用场景

这里提到应用场景，这个很重要。只有知道应用的场景，才能更好的使用这个功能。我们知道，之所以出现该选项，VCS 厂商也不是一拍脑袋定下的，也是客户反馈的需求。

该选项，其实主要应用在后仿真过程中，因为前仿真的环境下，初始化没有赋值的寄存器等变量非常少，即便有个别，估计对仿真也没有致命程度。而后仿真条件下，就会存在大量的这样寄存器。因为后仿真netlist ，会出现大量没有初始化的寄存器存在，估计考虑面积等原因，会被后端同事处理掉。针对这种场景，该选项可以提供很大帮助。

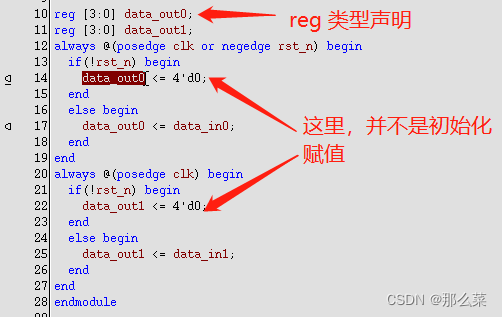

但是前仿真我们不是不可以使用，但前提是寄存器变量没有被赋初始数值。如果关注的寄存器被赋予了初始数值，那么该选项不会起作用。

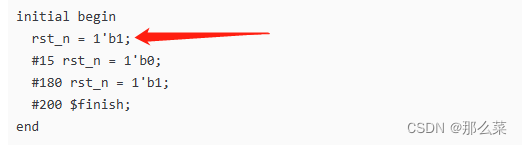

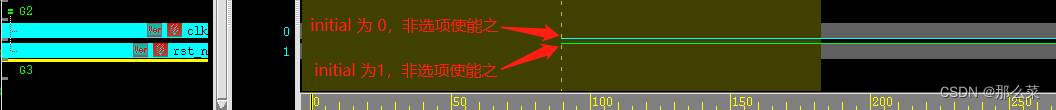

 如上面的rst_n reg ，在initial begin...end 中被赋值1，那么即便我们采用+vcs+initreg+0, 也是毫无用处的。这一点很重要。
