一、客户需求
①有线部分：KTV内前台、财务等有线电脑需接入内部点单系统，包房内机顶盒等设备需要接入内网服务器连接点歌系统；
②无线部分：无线需要两个WiFi名称，一个供内部工作人员点单使用，另一个供客人娱乐上网带机。
二、解决方案
KTV包房全覆盖，走道上吸顶AP覆盖，房间内面板AP覆盖。路由器使用M80实现路由功能、AC管理功能、VLAN划分，核心交换机使用G3224P进行VLAN划分。
三、网络拓扑

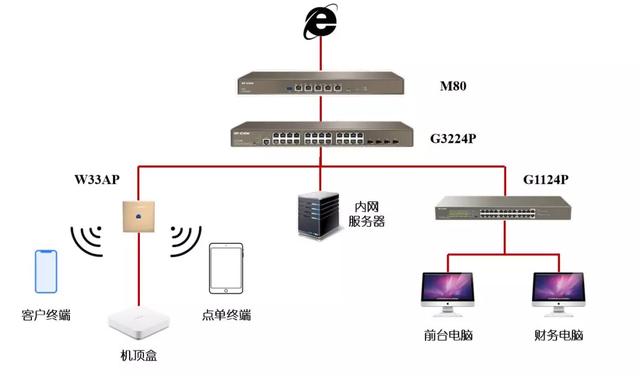

网络拓扑图
四、设计思路
①内网有线系统根据客户需求使用192.168.0网段静态地址登录，客人使用无线网络划分为172.16.0网段自动获取IP地址上网，无线点单系统划分为192.168.2网段静态地址登录，192.168.100网段分配给面板AP；
②M80上LAN0口新建3条VLAN，在G3224P上进行VLAN端口设置，1-20、24口设置为Trank口，1-20口连接面板AP，24口接主路由，同时留出3个口分别连接G1124P(接财务、前台电脑)、内网服务器。
五、实施方案——路由器设置

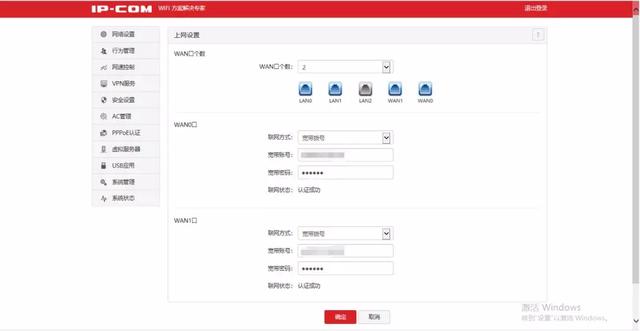

1、上网设置：网络设置--上网设置
两条宽带接入，设置两个WAN口，进行拨号上网；
WAN口个数设置、拨号

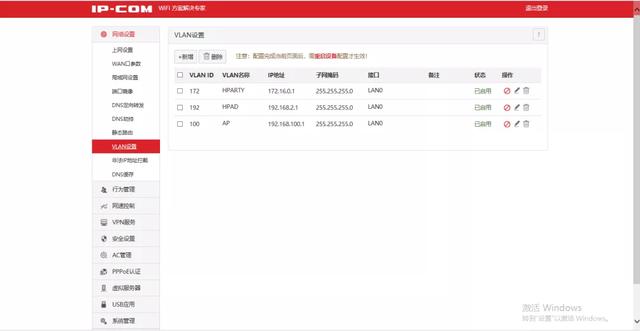

2、VLAN设置：网络设置--VLAN设置
新建3条VLAN，172.16.0网段为客户无线上网使用，192.168.2网段为无线点单系统使用，192.168.100网段为面板AP使用，设置好后重启路由器；
新建VLAN
3、新增DHCP地址池：网络设置--局域网设置
为新增的三条VLAN新建3个DHCP地址池，同时禁用192.168.0网段DHCP服务器；

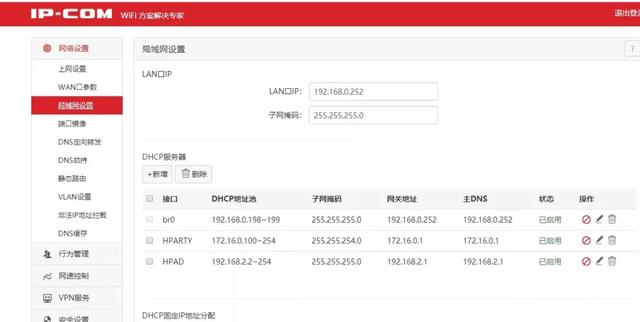

新建DHCL地址池
4、无线设置：AC管理--无线设置
开启路由器AC管理功能，设置无线策略，同时开启无线点单系统连接的HPAD的隐藏SSID功能；

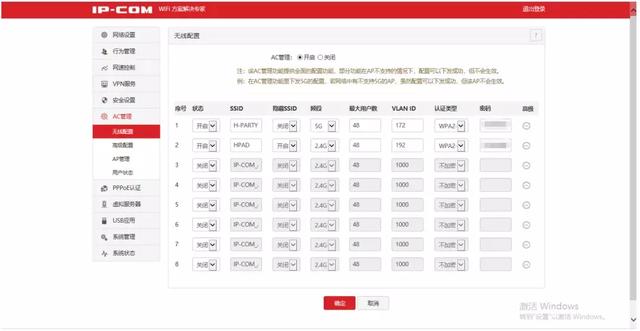

无线设置
5、高级配置：AC管理--高级配置
在高级配置中打开SSID隔离，打开空口调度；
全局配置中，开启VLAN功能，管理VLAN ID设置为100；

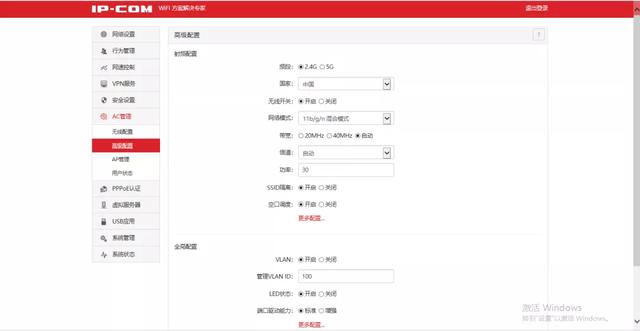

高级配置
二、交换机设置
1、修改交换机IP地址

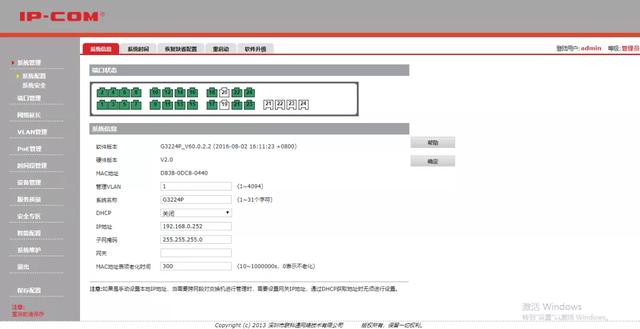

修改IP地址
2、VLAN设置
新建Trunk口，允许通过VLAN设置为1,100,172,192，设置1-20口、24口

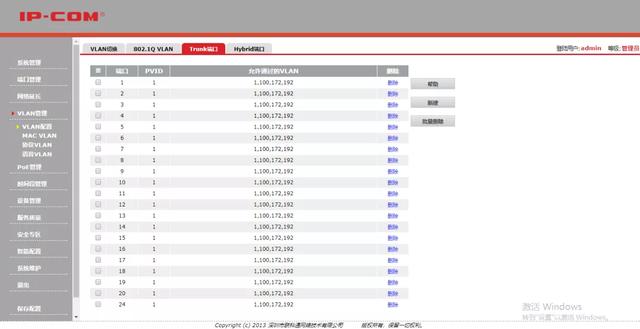

新建Trunk口
新建Trunk口，查看新建Trunk口设置成功

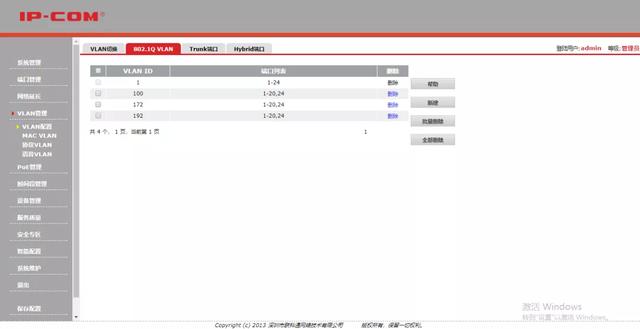

802.1Q VLAN
3、保存配置
保存交换机当前配置，重启交换机；

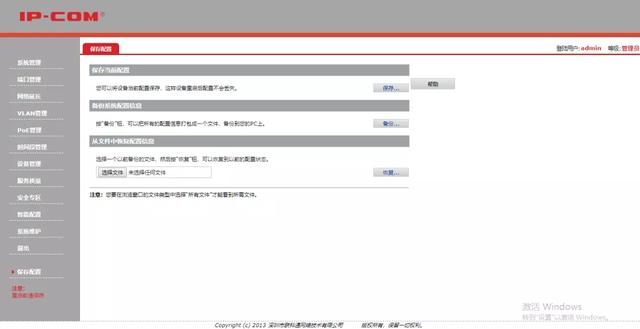

保存当前配置
三、查看AP状态
1、配置下发
进入路由器，在AC管理中下发无线设置和高级配置策略，查看AP状态，此时AP获取到192.168.100段地址；

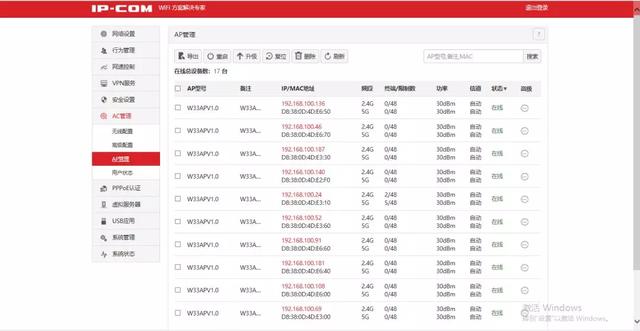

AP管理
2、检查AP状态
进入AP管理地址，查看AP无线设置状态

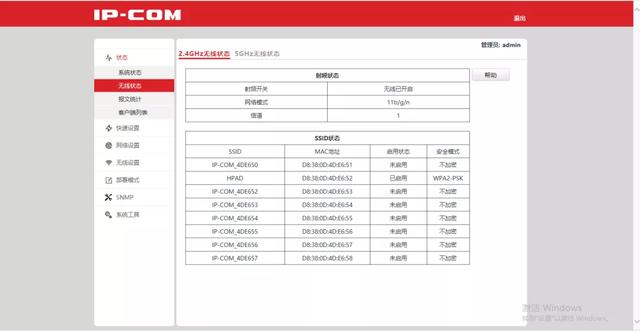

2.4G无线状态

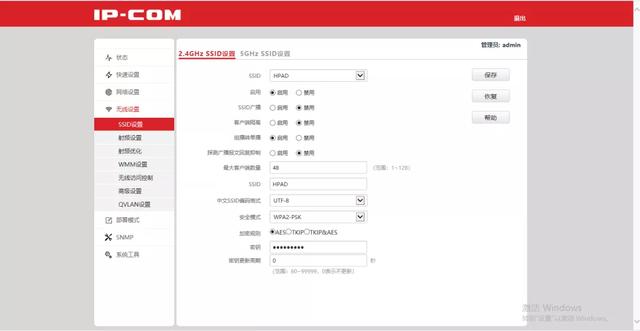

2.4G SSID设置

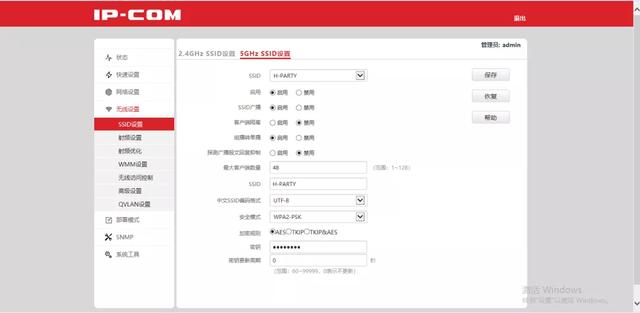

5G SSID设置

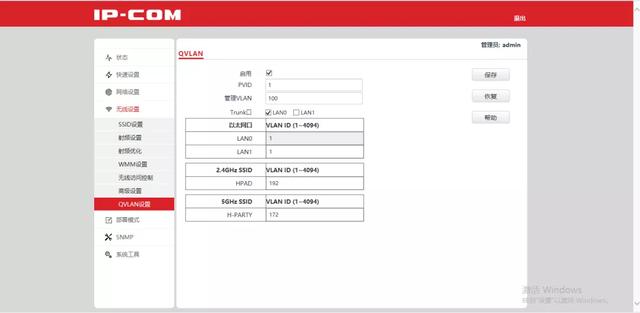

QVLAN设置
四、机房现场

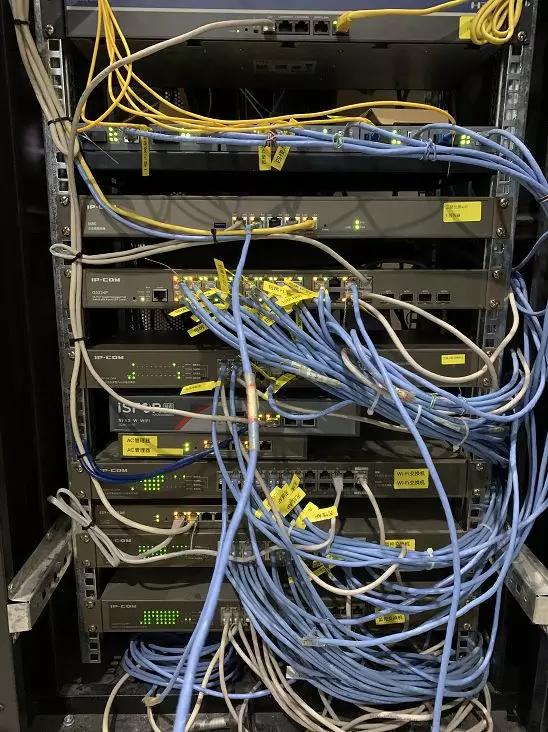

机柜
五、工程验收
1、面板有线检查
电脑直连面板AP的LAN 1口，由于DHCP地址池禁用，需设置IPv4地址静态IP，设置好后可以正常上网；LAN 1口接包房内机顶盒，机顶盒可正常使用；

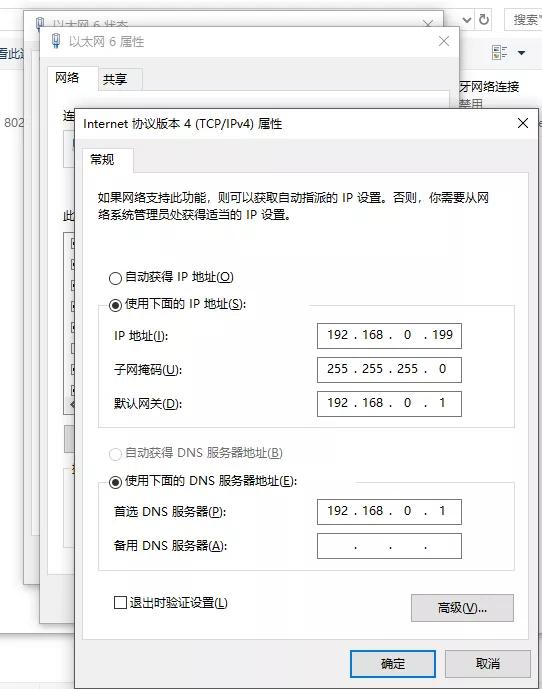

设置IPv4地址
查看有线联网成功
2、面板无线检查
手机连接面板发射出的两个SSID，其中H-PARTY为客人使用，自动获取IP地址，HPAD为隐藏SSID，需手动搜索设置；接入两个SSID后正常上网；

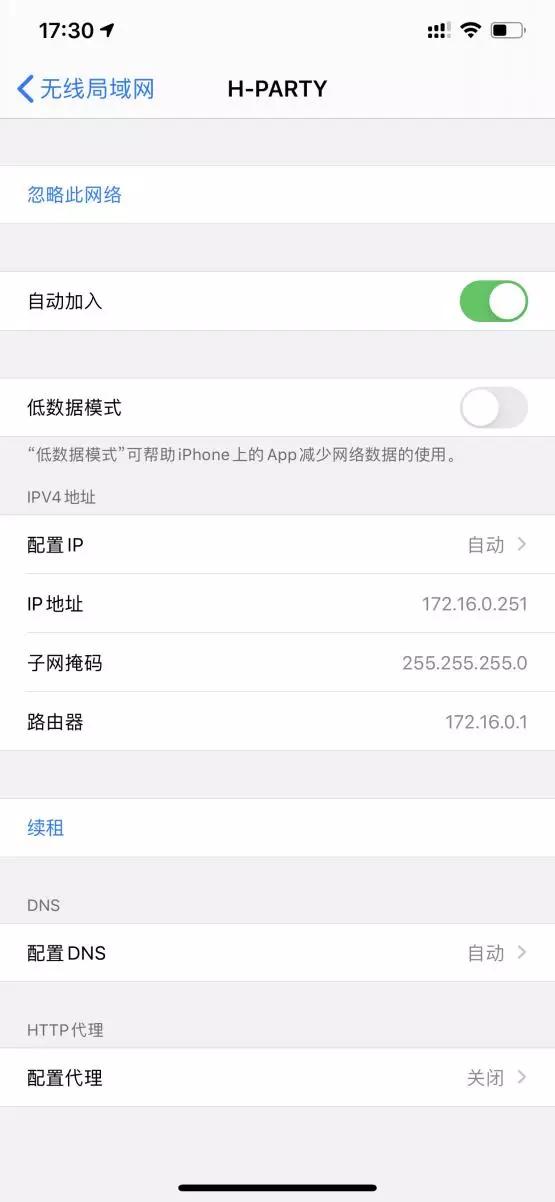

SSID：H-PARTY

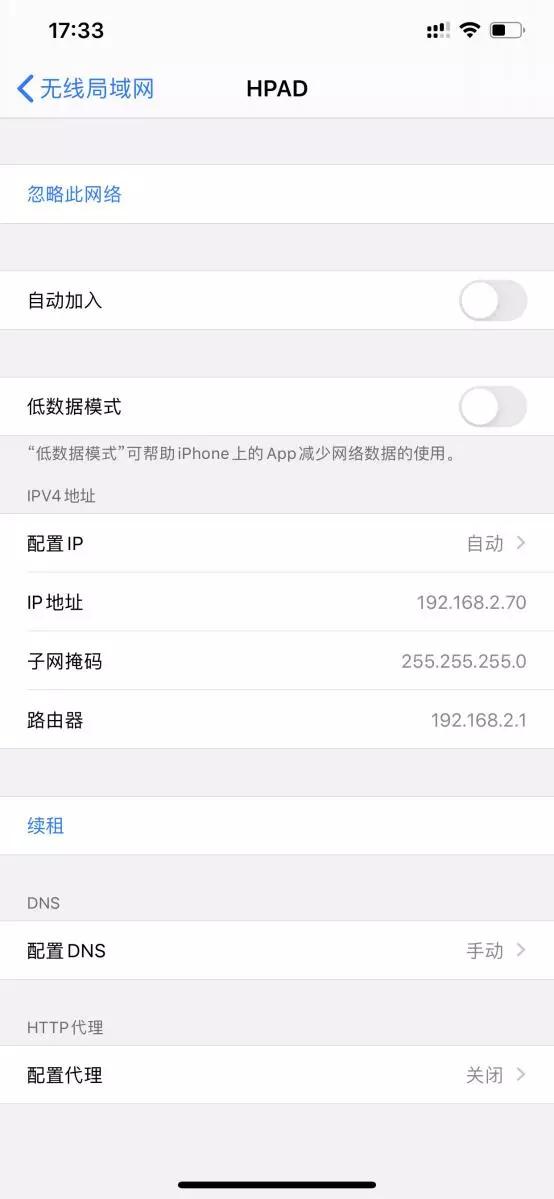

SSID：HPAD
手机连接上两个SSID并正常上网

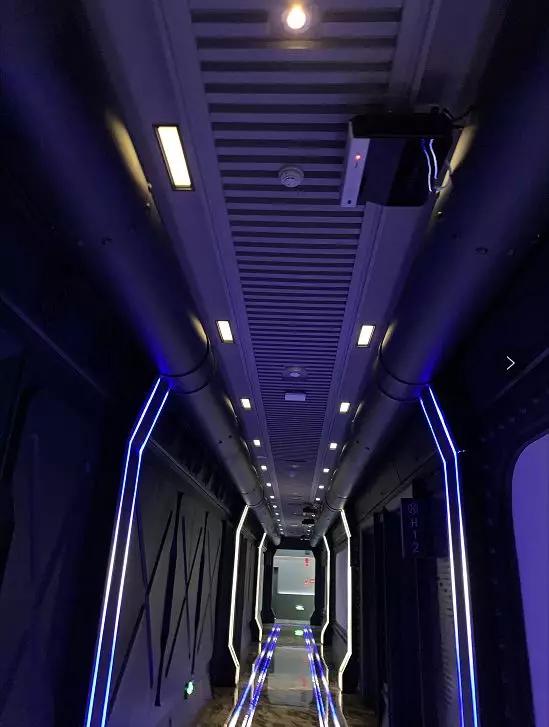

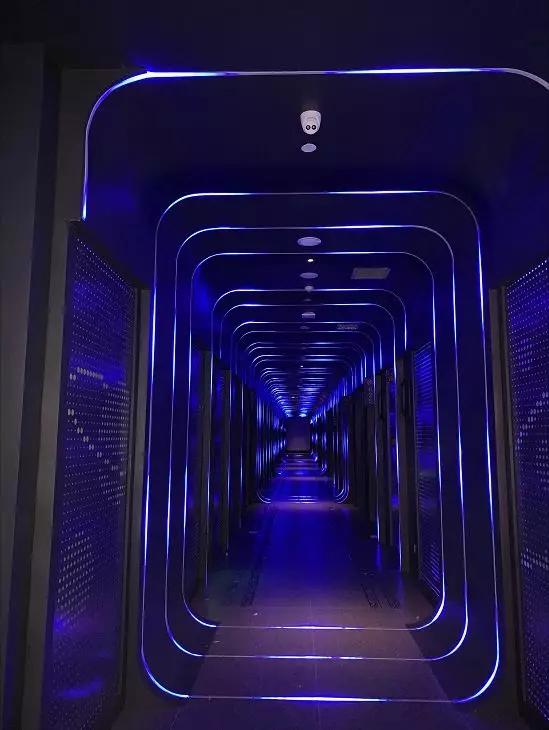

3、KTV现场照片

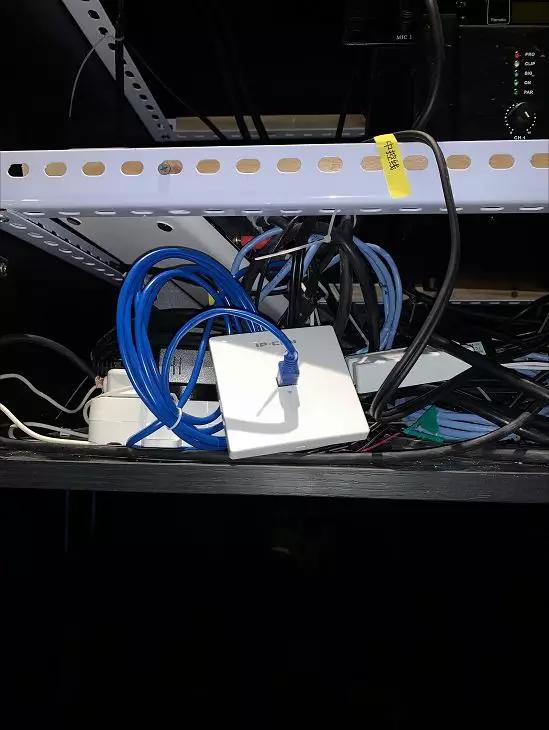

包房内面板AP
