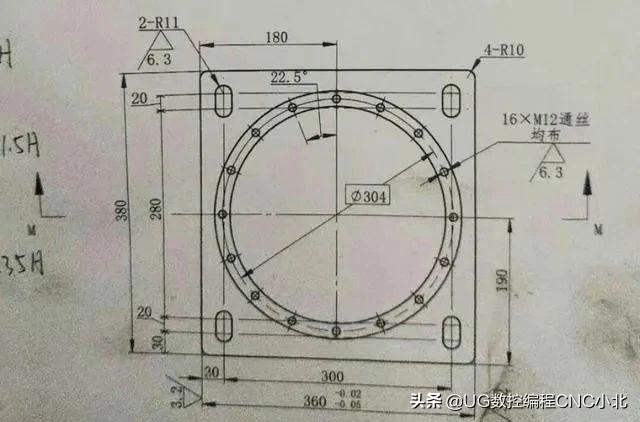

在数控铣削加工中，经常会遇到局部坐标系的使用，或者说是坐标系的偏移，如下图
比如说要加工四个键槽轮廓，使用局部G52就十分的方便，比如G52X-150Y-160就表示将坐标系建立在原坐标X-150Y-16这个点上，在这之后的坐标就以这个点为坐标原点了！参考程序如下：
G54
M3S1000
G0X0Y0Z10
X-150Y-160；定位
G52X-150Y-160；建立局部坐标系
G1G41G01Y20D01F500
X11
G3X-11R11
G01Y0
G3X11Y0R11
G01Y20
G40G0Z10
X0Y0
G52X0Y0
G0X150Y-160
G52X150Y-160
G42G01Y20D01F500
X11
G3X-11R11
G01Y0
G3X11Y0R11
G01Y20
G40G0Z10
X0Y0
G52X0Y0
G0X150Y140
G52X150Y140
G42G01Y20D01F500
X11
G3X-11R11
G01Y0
G3X11Y0R11
G01Y20
G40G0Z10
X0Y0
G52X0Y0
G0X-150Y140
G52X-150Y140
G42G01Y20D01F500
X11
G3X-11R11
G01Y0
G3X11Y0R11
G01Y20
G40G0Z10
X0Y0
G52X0Y0
M5M30
提示：程序中的G52X0Y0表示取消局部坐标系，另外这里大家可以使用调用子程序的方式，以缩短程序量！

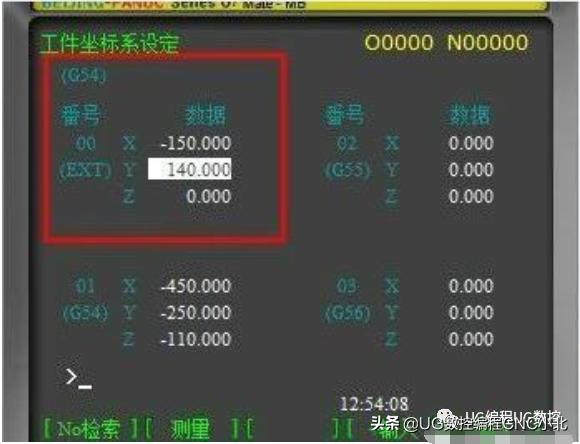

其实我个人在训练时，加工这个图，我更喜欢在坐标系中修改偏移量，如下图所示，
两者的效果是一样的！
