安卓旧手机最佳klipper上位机选择方案，自带远程管理、云端摄像头、Alist文件共享

本方案可以说秒杀那些高价树莓派什么的klipper上位机主板，安装简单，结合多位大佬前辈的方案的经验（尤其是B站的 SYZ-Channel 和 峰哥爱鼓捣 两位大佬，我这里也是查缺补漏，尽量做个适合小白的图文教程）。唯一难点就是需要root手机，但是对于一个能玩3D打印机的DIY玩家来说root手机应该是最简单不过的事情了。

一，主要有以下亮点：

1，能够稳定高速执行3D打印，手机的性能远非那些开发板能比拟的，就算是十几年前的红米2的性能都能干的过树莓派3b。而且理论上所有下位机主板都可以连接，

2，能够在异地远程登录klipper界面实时查看打印进度，管理打印机。

3，能够利用手机自带的摄像头在外面远程查看打印画面。

4，系统里集成了Alist软件，实现文件共享和网盘挂载，将旧手机的多余储存用来做共享磁盘。
5，省钱啊！！！上位机旧手机废物利用等于不要钱，只需要随便挑选一块下位机主板，我这里使用的是APK的板子，闲鱼上50元左右，性能干翻万年的mega2560。
6，无需动手改直供电。

二，准备工作：

1，能root的旧手机一部，最好存储空间大一点，实在没有合适的旧手机就去闲鱼上找找小米或者魅族的旧手机，这两个品牌的手机root简单，200左右的价格性能已经非常不错了，我这里演示用的是小米9。

2，下位机主板一块，我这里使用的是APK5.0主板。闲鱼上购买主板一定要卖家提前刷好klipper固件并且给你klipper配置文件，至少要有PIN脚对应图，后面配置klipper需要用到。

3，手机直连主板数据线一条，自己网购一条旧手机和主板对应的接口转接线，我的是TYPEC转方口数据线。

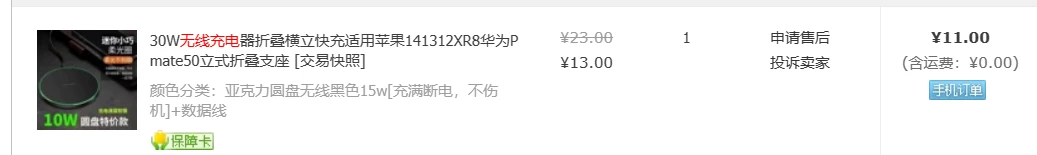

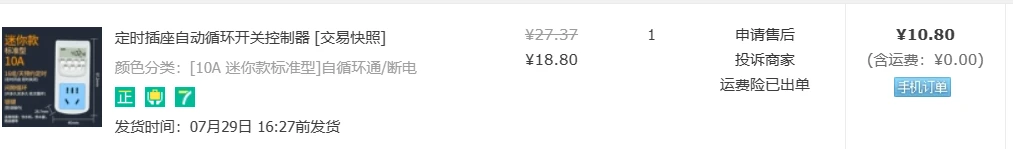

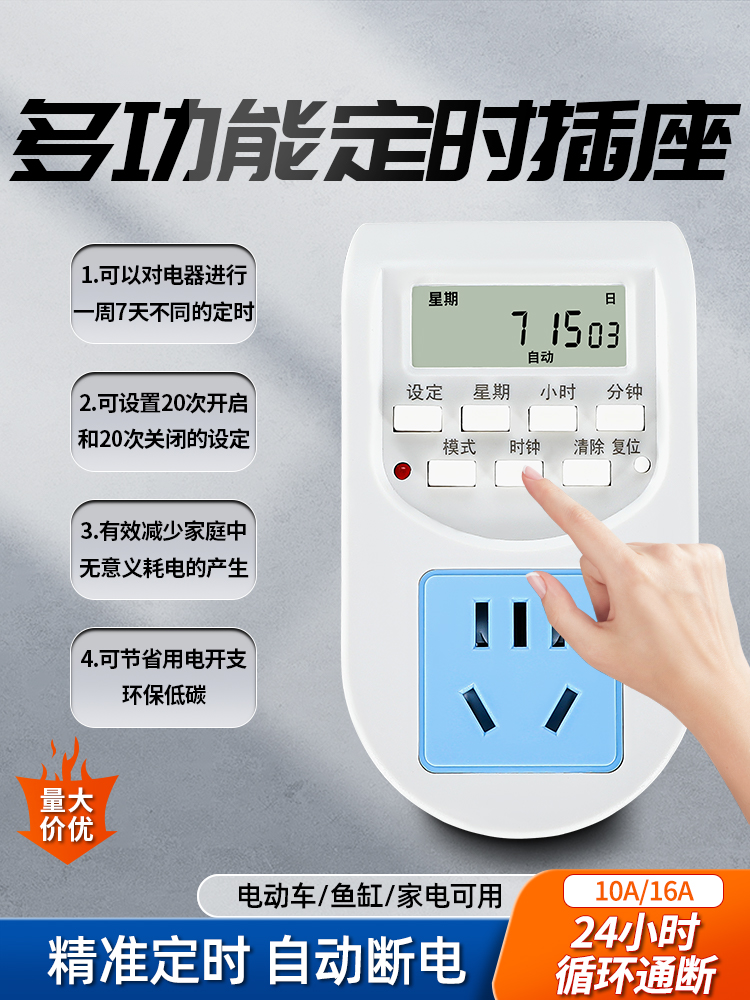

4，如果选择省心充电方案，需要定时开关的插头一个，11元。并且选择无线充电方案，还需要一个无线充电板。11元。

一定要能循环通断的，不是单一的定时开或者关

新客优惠挺大的，

土豪可以直接选择带支架款，免得再打印固定件

5，需要的电脑软件：MobaXterm_Personal_23.0.exe

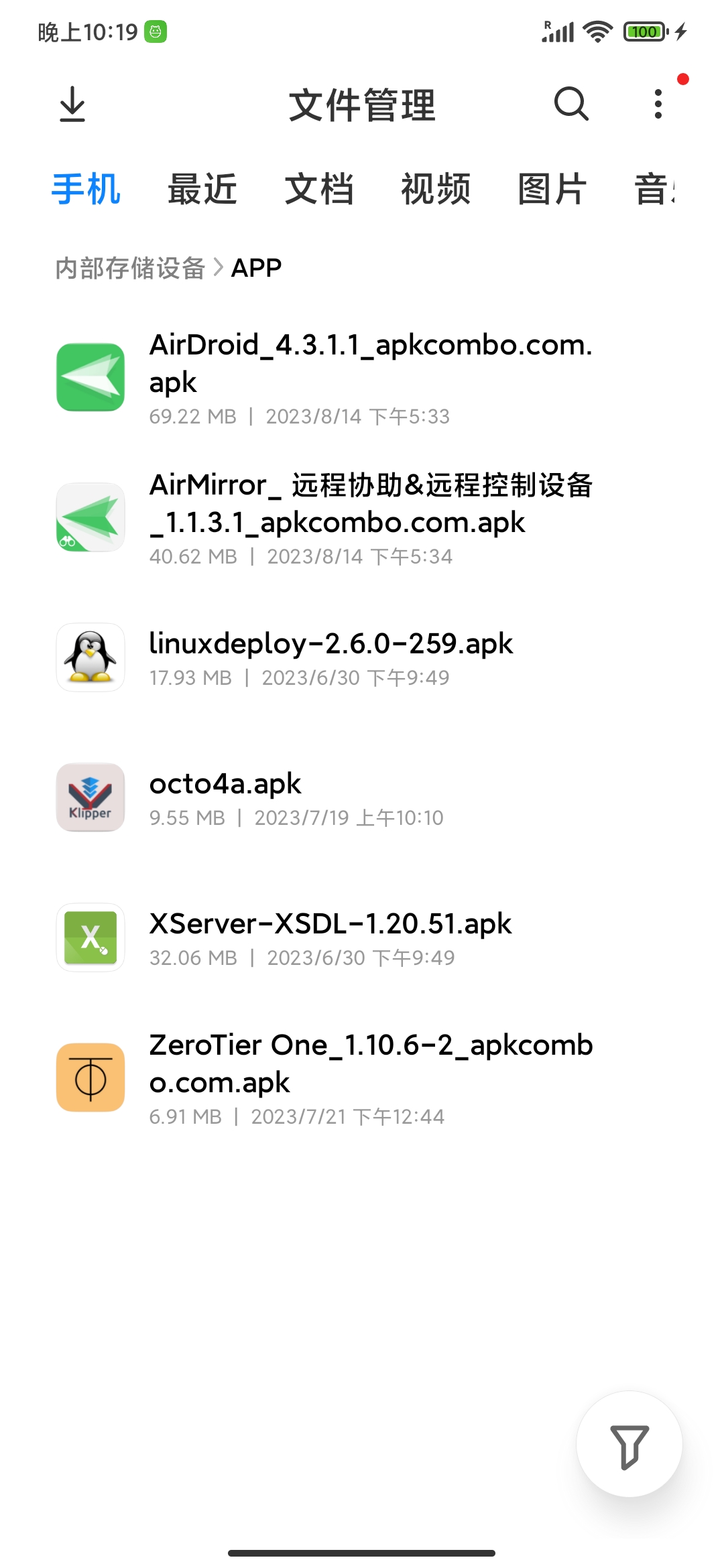

     需要的手机软件

第二个软件是控制端使用的软件，安装在你自己的手机上，第六个软件旧手机和你自己手机都要安装。

这里特别说明第四个软件，如果你安装完klipper能直接连接识别下位机就不需要安装这个软件，如果识别不了下位机就需要使用该软件，本来用的是原版octo4a，但是原版使用下载很慢，需要外网，所以选择使用了SYZ-Channel大佬的软件替代。原版教程可以查看https://www.bilibili.com/video/BV1YA411r7Bo/?spm_id_from=333.999.0.0&vd_source=1c36db546596f772d80e3007f42438e2

但是我这里只需要下载前面第一项，不需要像原教程中那样全部下载完成，当然你如果能全部下载完成并且能识别你的下位机，你也可以直接使用大佬这个方案，但是好像这个方案无法更新klipper，具体的各位自行测试，我也只是安装尝试了一下，但是无法识别我的下位机，所以就放弃了。

三、开始安装

1、手机端

①首先记得给手机root，root就两步，第一步务必一定先给手机解BL锁，全称是Bootloader。第二步安装面具root。面具官网magiskcn.com

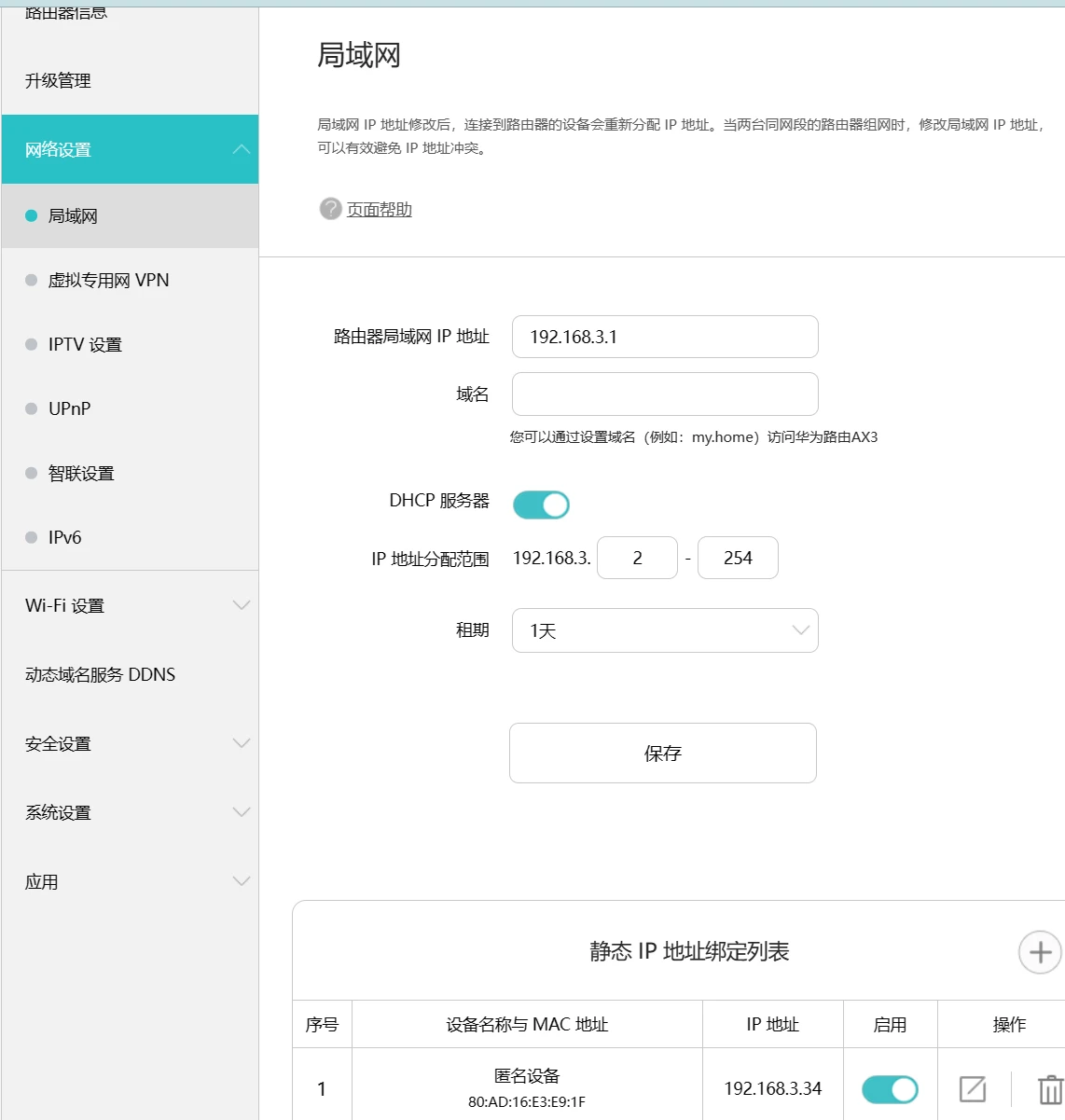

安装之前建议先到自己家里路由器管理界面设置该手机固定IP地址，由于路由器型号众多这里就不写教程了，可以百度自己路由器型号查询方法。下面图片是我华为路由器的设置。



软件安装完打开的时候记得给权限，取消后台限制或者是省电排除之类的杀后台的限制。

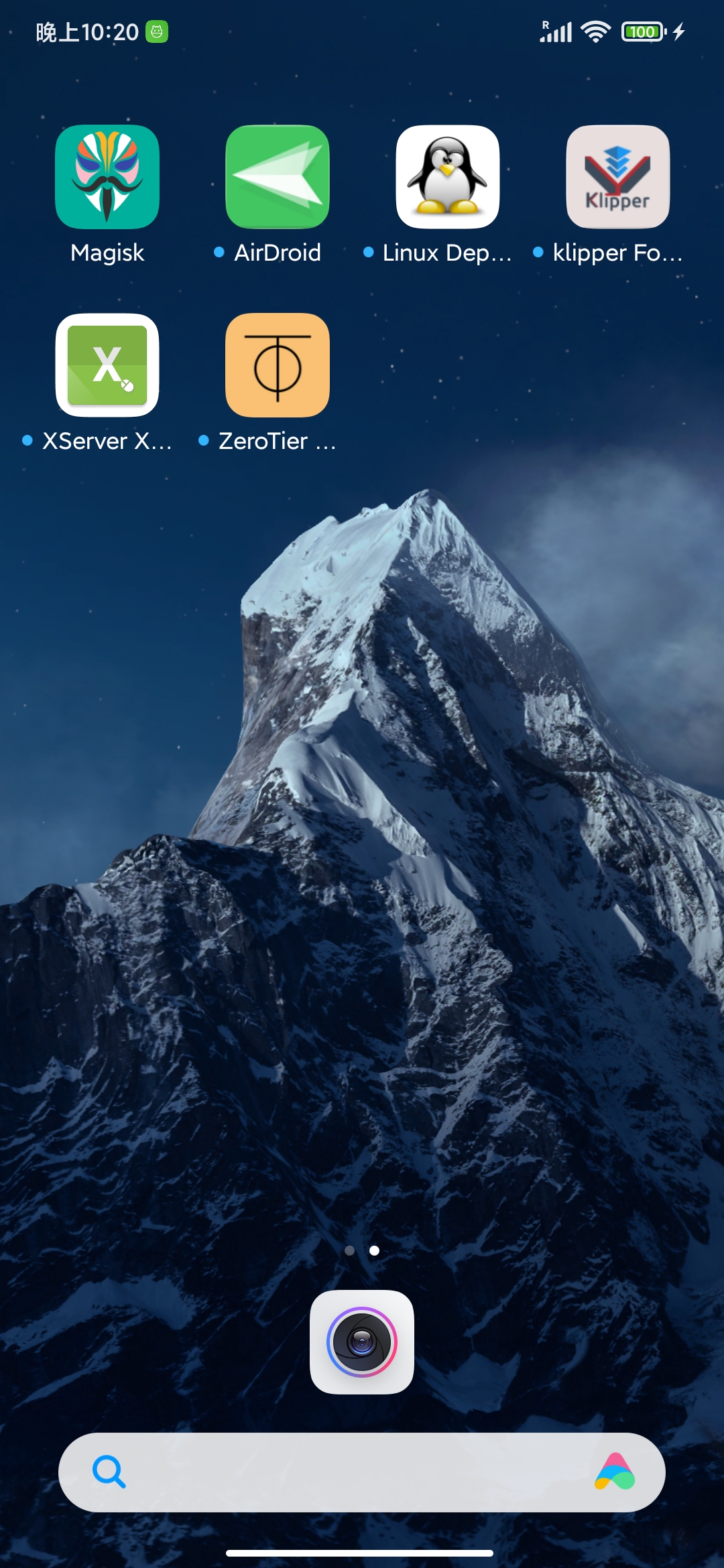

按需安装软件

②打开Linux deploy安装Debian系统

这里可以参考峰哥爱鼓捣大佬的视频教程https://www.bilibili.com/video/BV1BG4y1t7RR/?spm_id_from=333.337.search-card.all.click&vd_source=1c36db546596f772d80e3007f42438e2

注意有几处要修改的地方，

打开软件先给权限

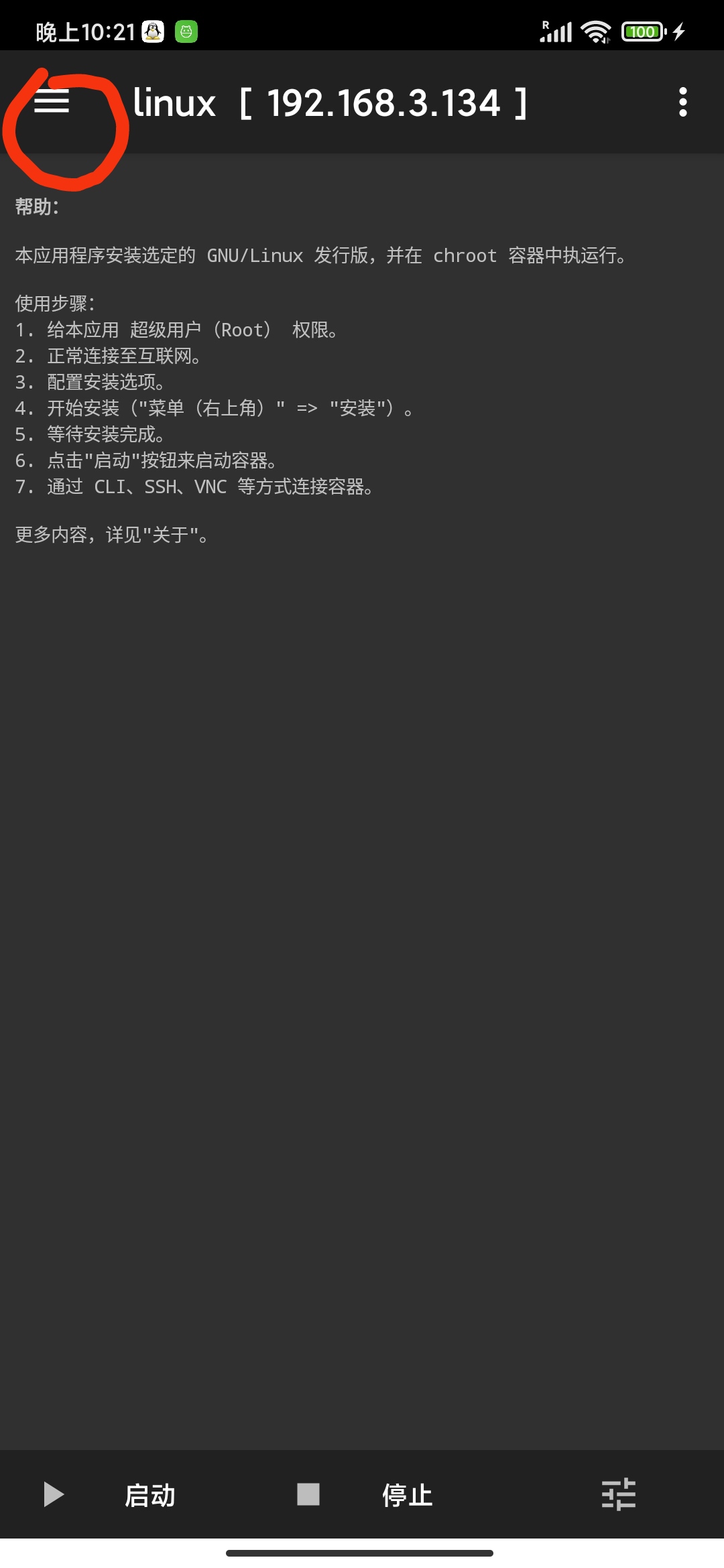

点击左上角

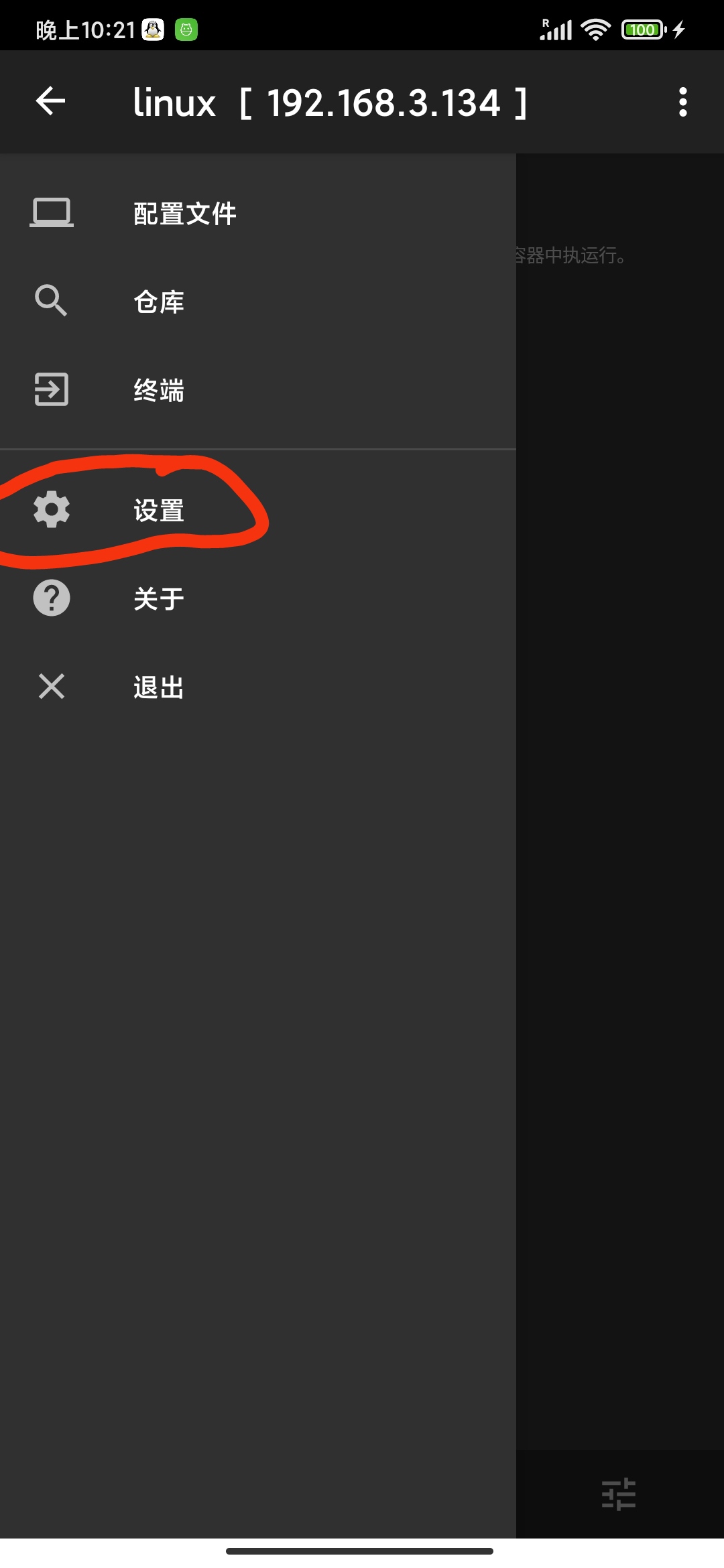

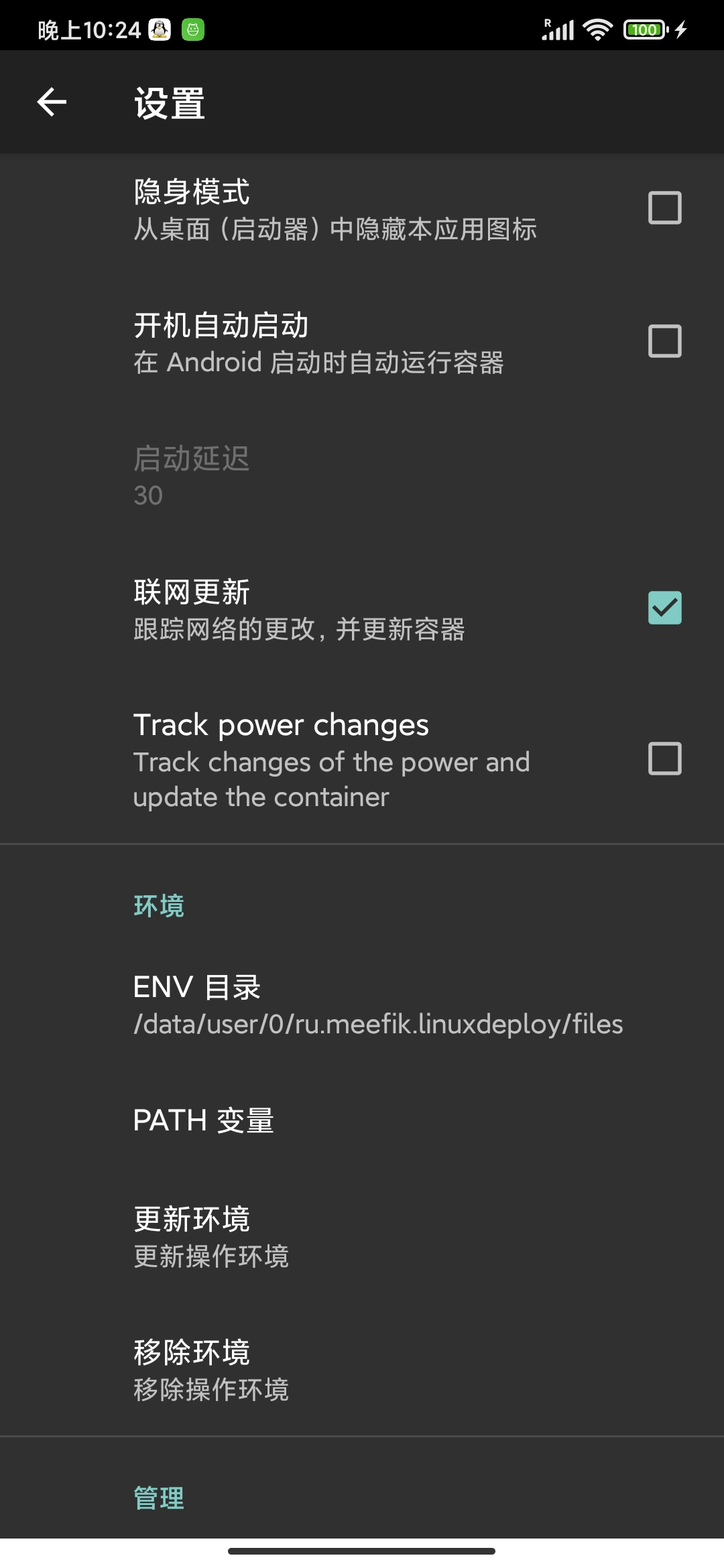

点设置

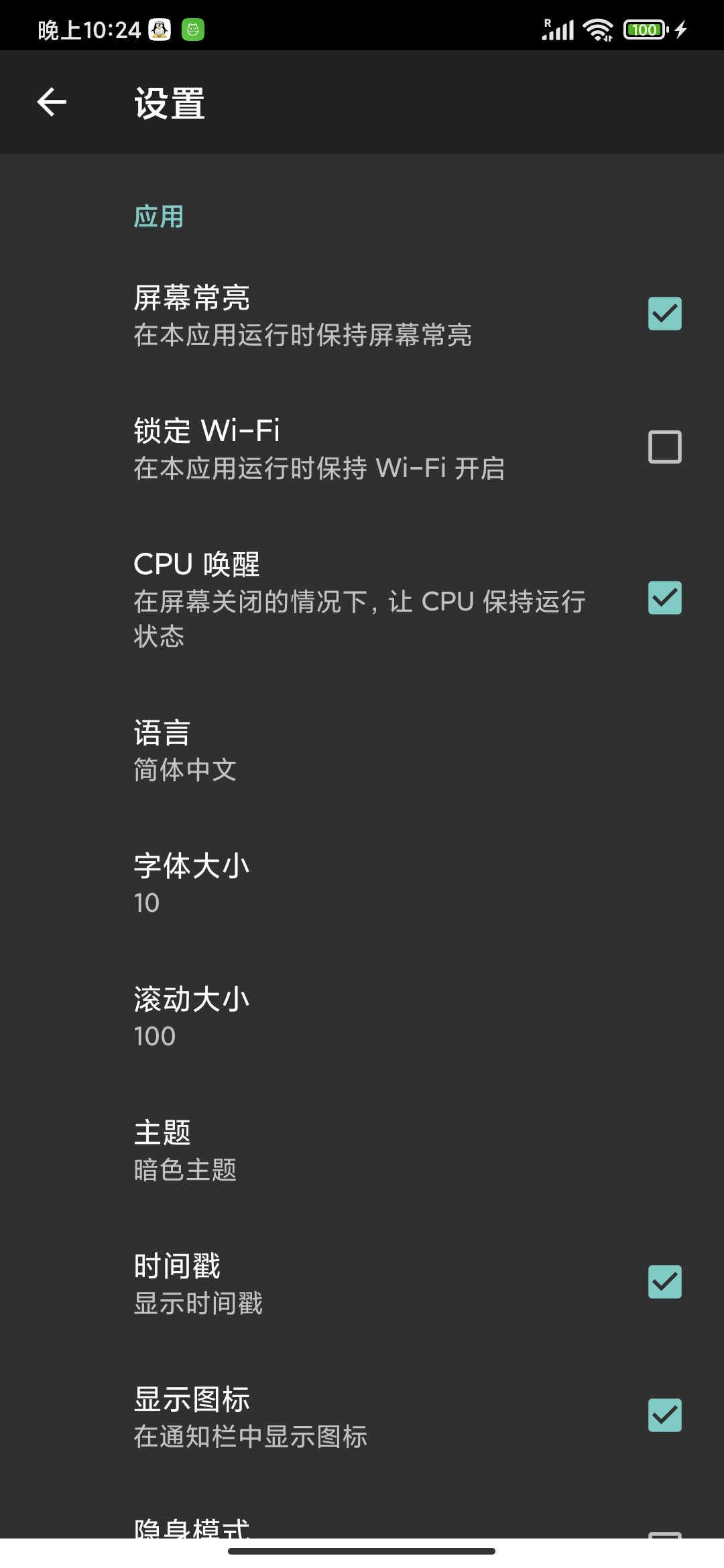

设置成这样，锁定WIFI要不要勾选都可以，我这里没有勾选，如果有手机会自动断WiFi就再返回来设置，

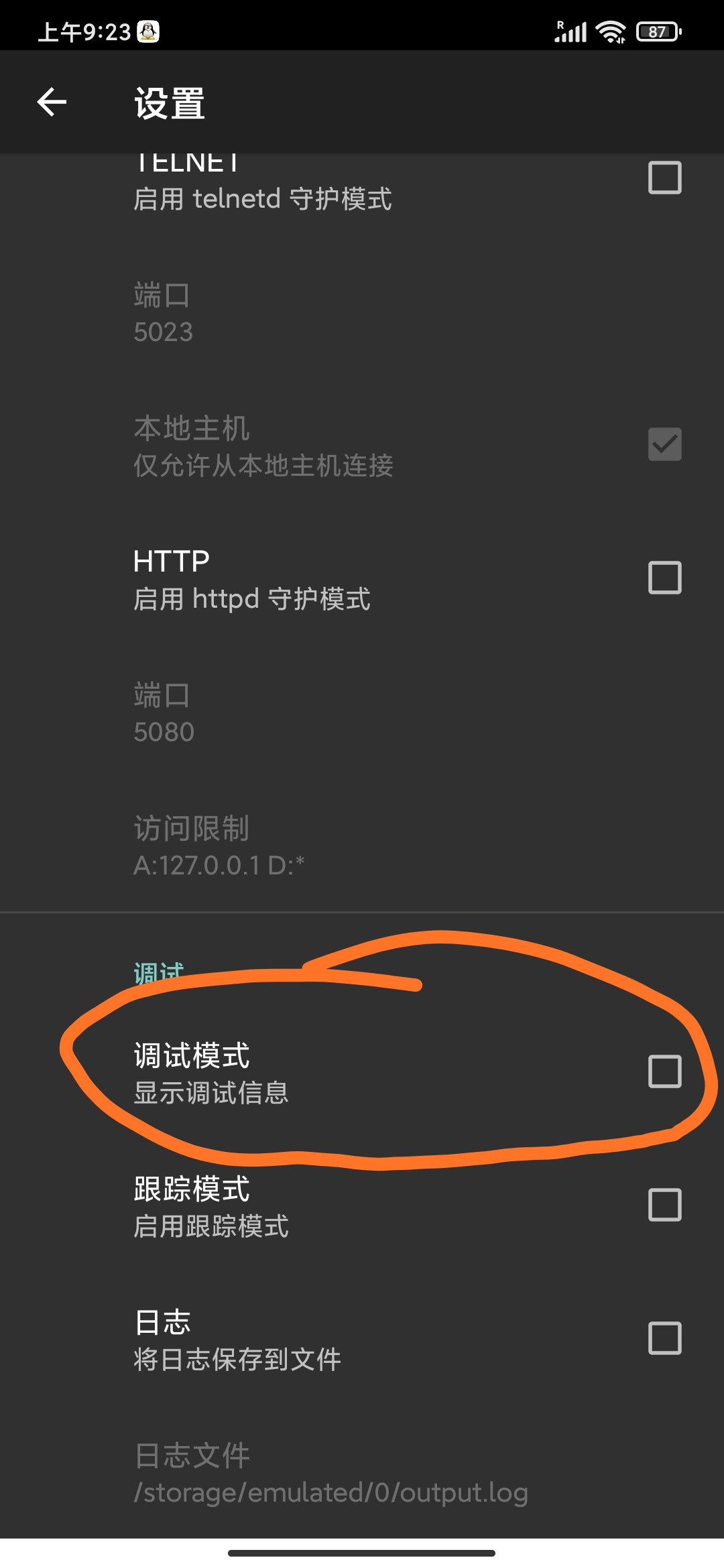

点击左上角箭头返回，如果后面安装失败就回来把下面的调试打开，如下图

如果安装失败可以把调试模式打开再安装一次，可以查看到失败的原因找到对应的解决办法

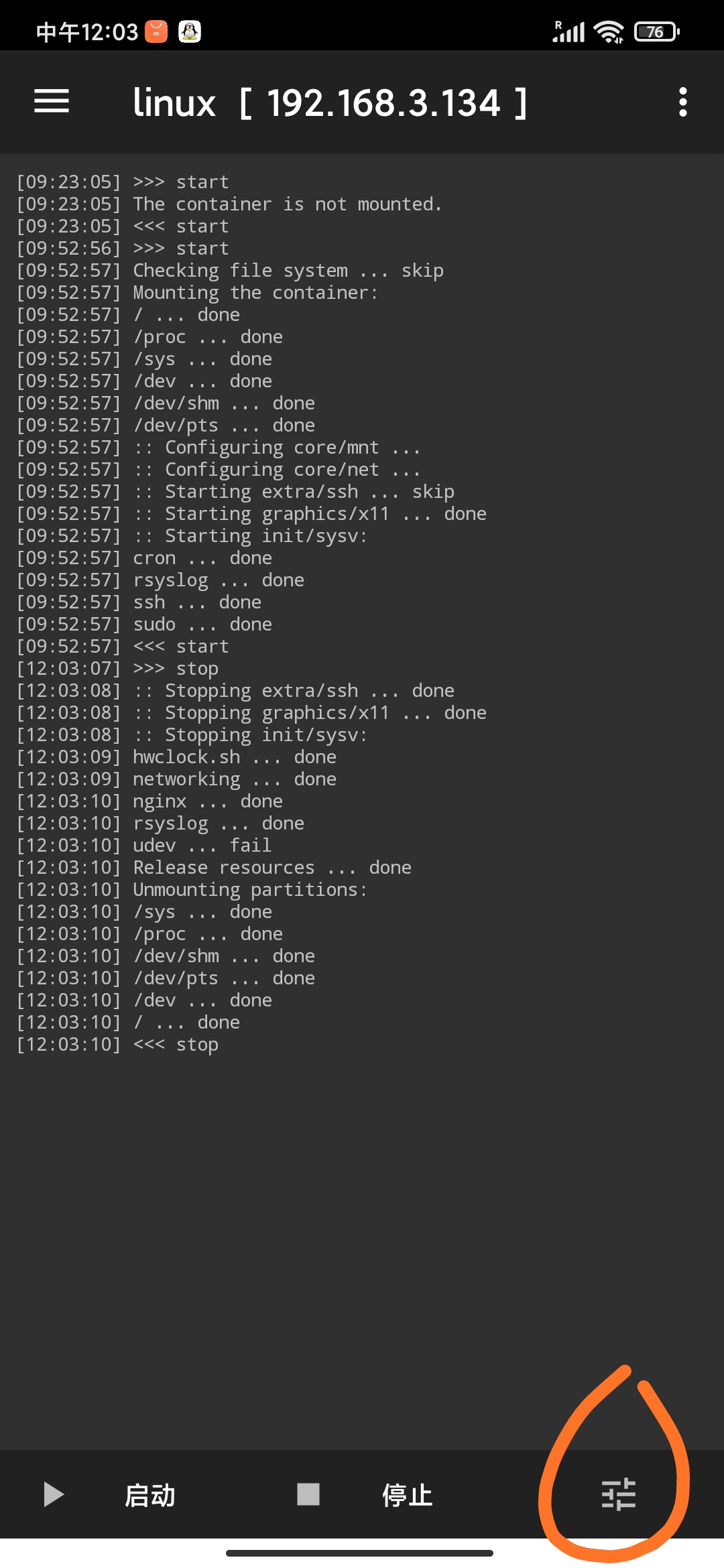

点击右下角

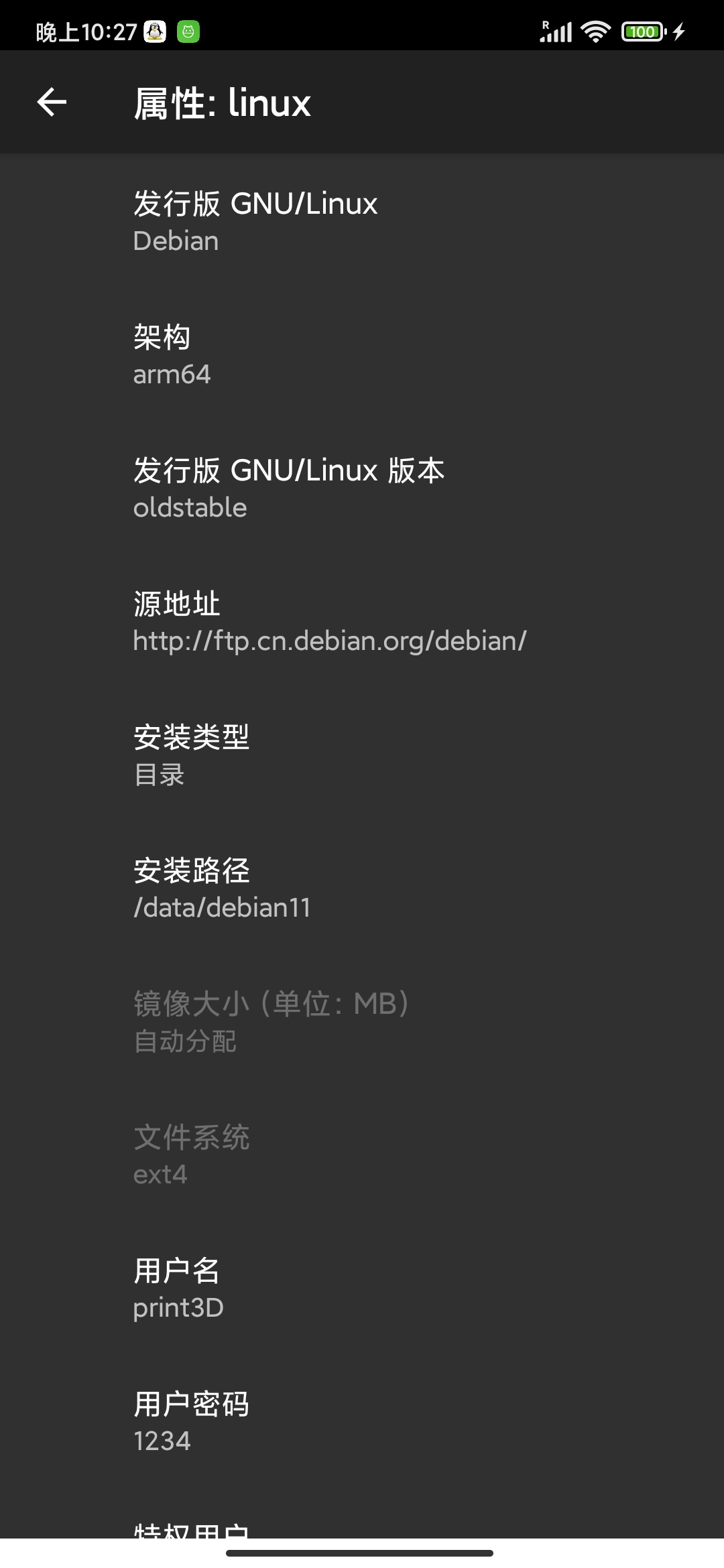

这里与原教程有一处不一样，系统版本选项改为选择oldstable（教程里原为stable）。原因为：debian系统官方升级stable的版本了，新版stable在咱们的应用场景下有兼容性问题。这是大佬群里的解释，大家也可以加大佬的群一起玩，如果安装完SSH显示fail的话可以尝试换其他版本。

上面内容一定仔细比对，架构一般都是arm64，极少数是其他架构，具体辨别方法请把你的CPU型号输入到百度中去查询，或者参考原教程的说明。

用户名切记一定要设置print3D，否则后面的脚本用不了，密码无所谓，你自己设置。

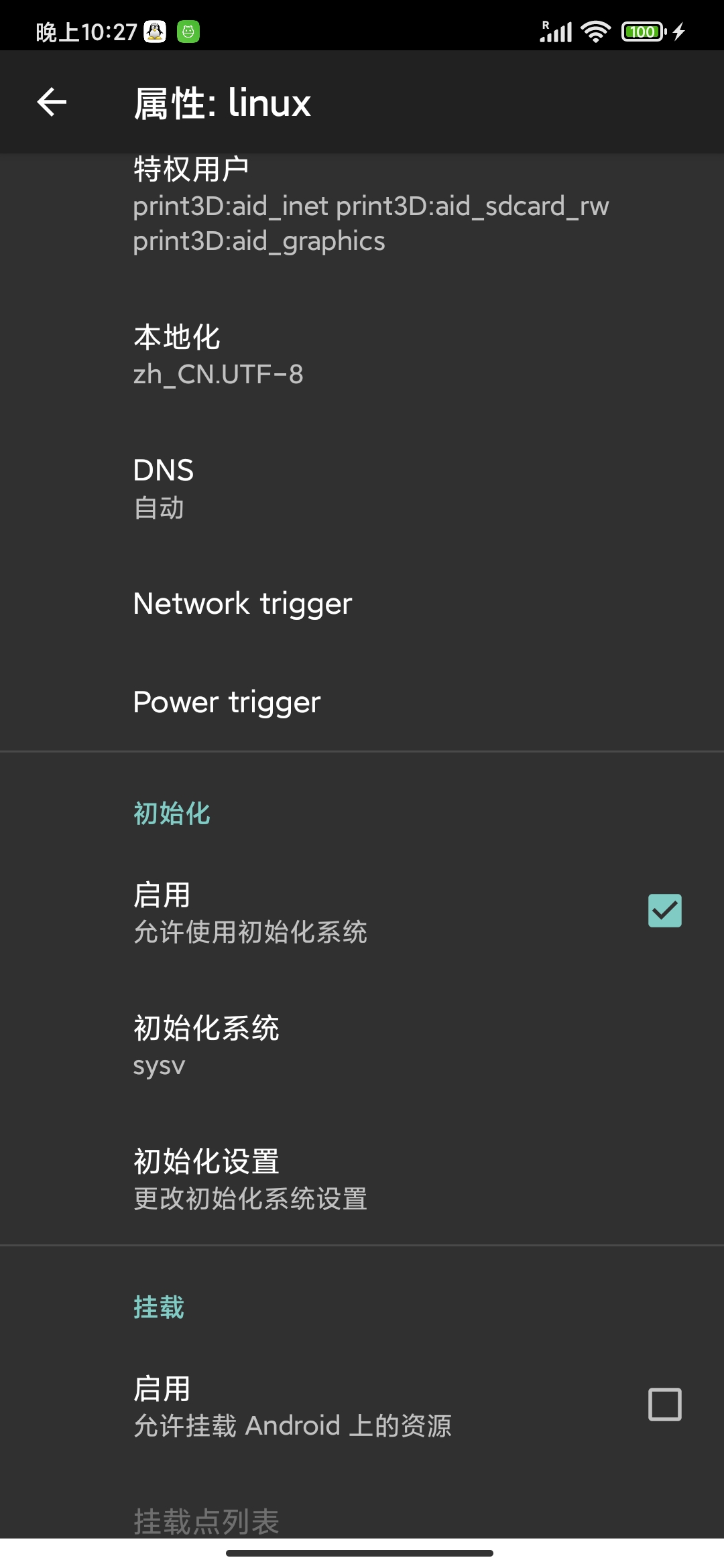

继续如图设置，这里挂载先不要勾选，有些手机可能勾选了挂载会安装失败，我有遇到，等安装成功了后面再来设置挂载。

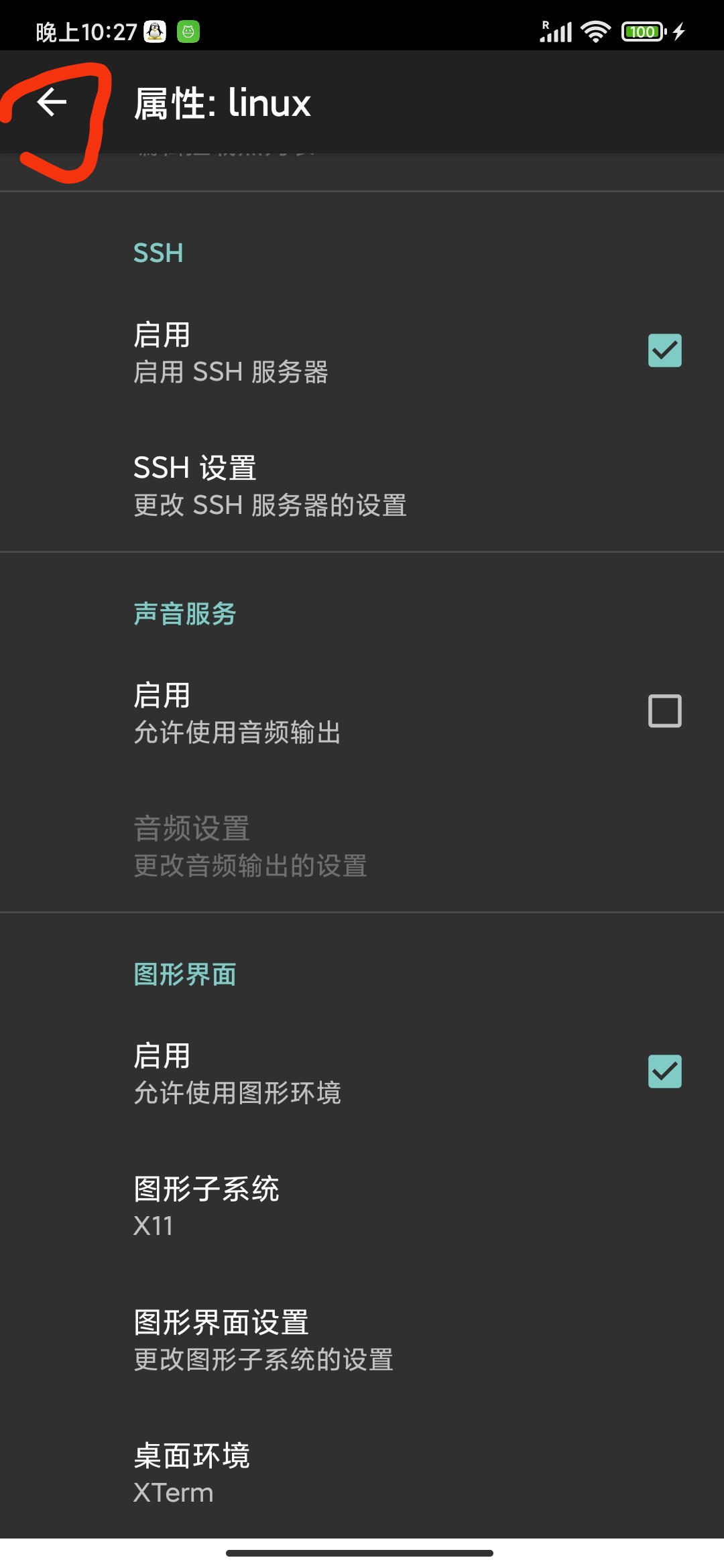

继续如图设置，然后点左上角返回

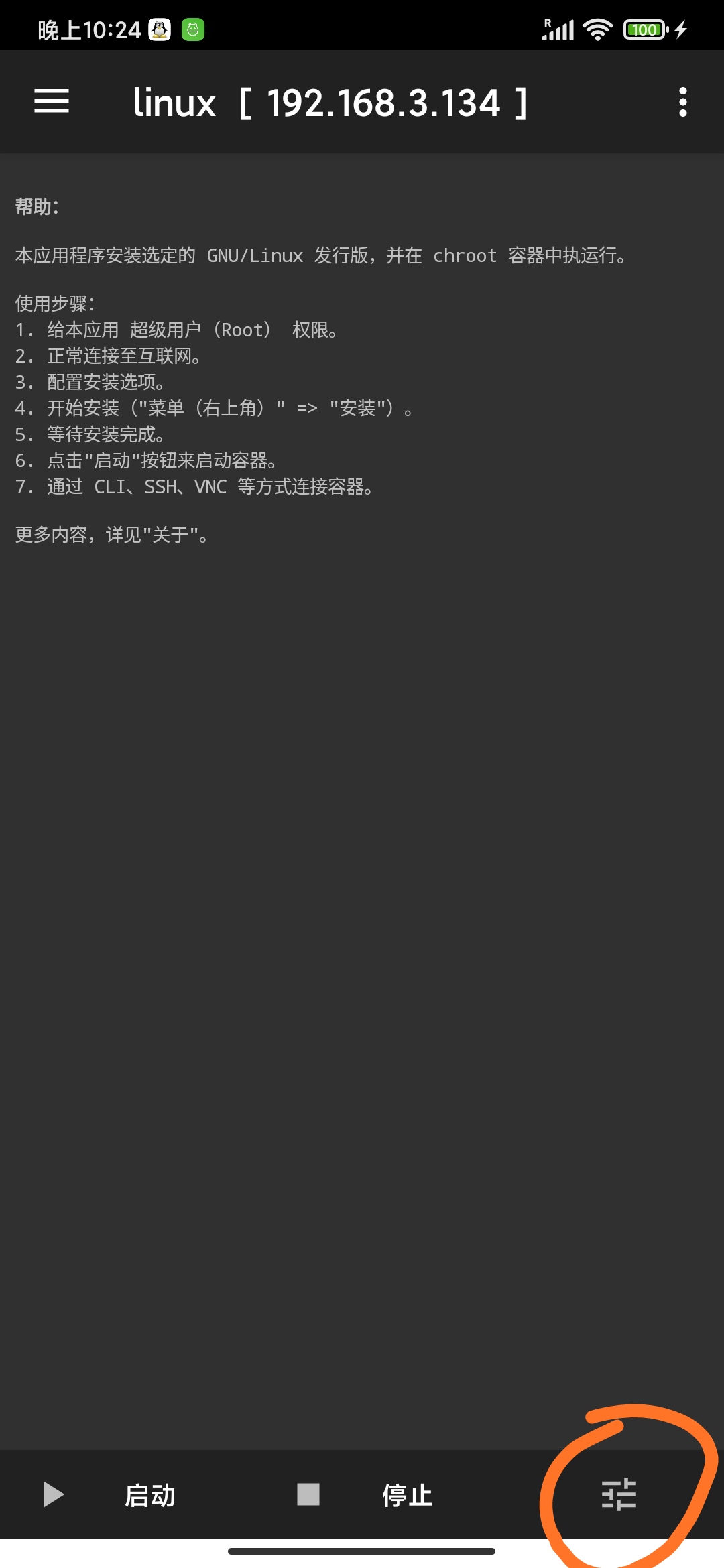

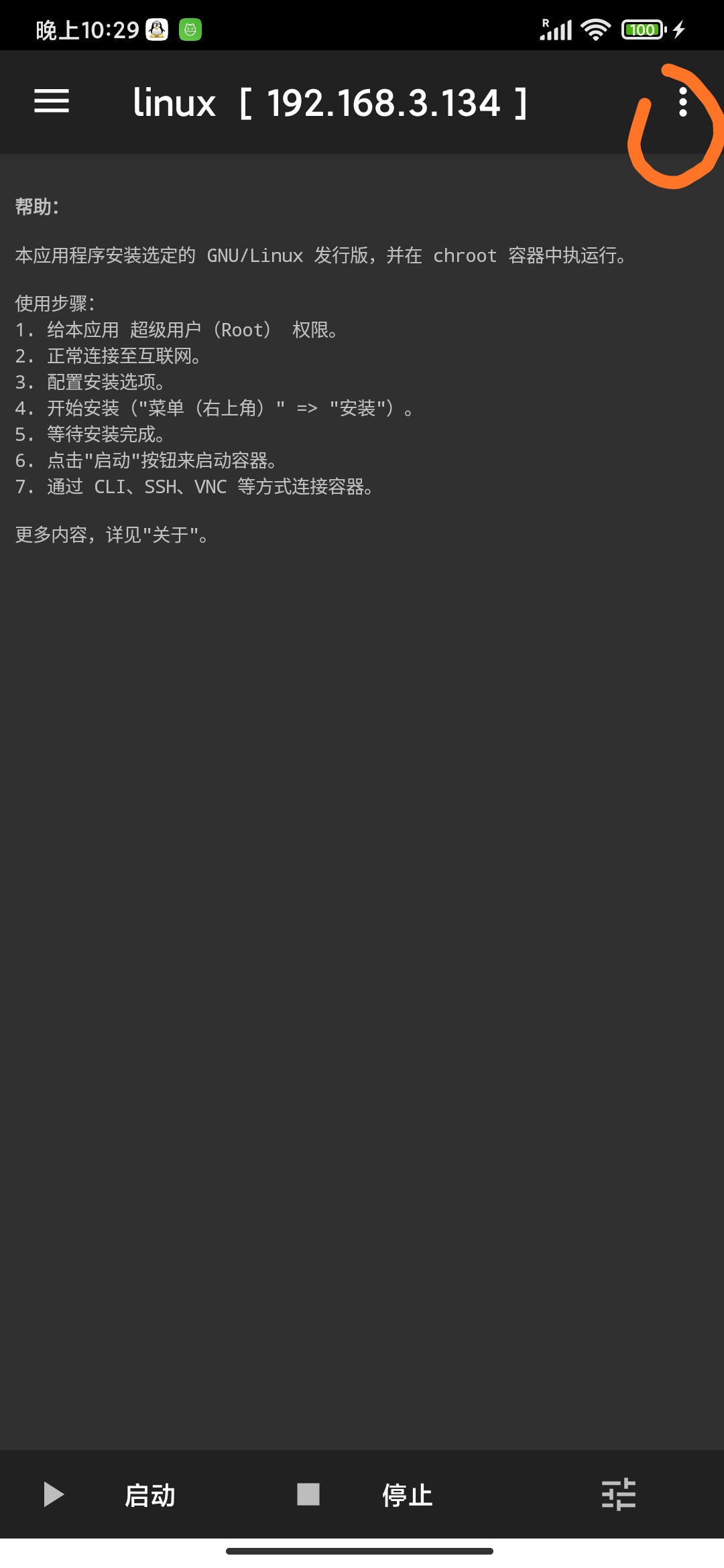

点右上角

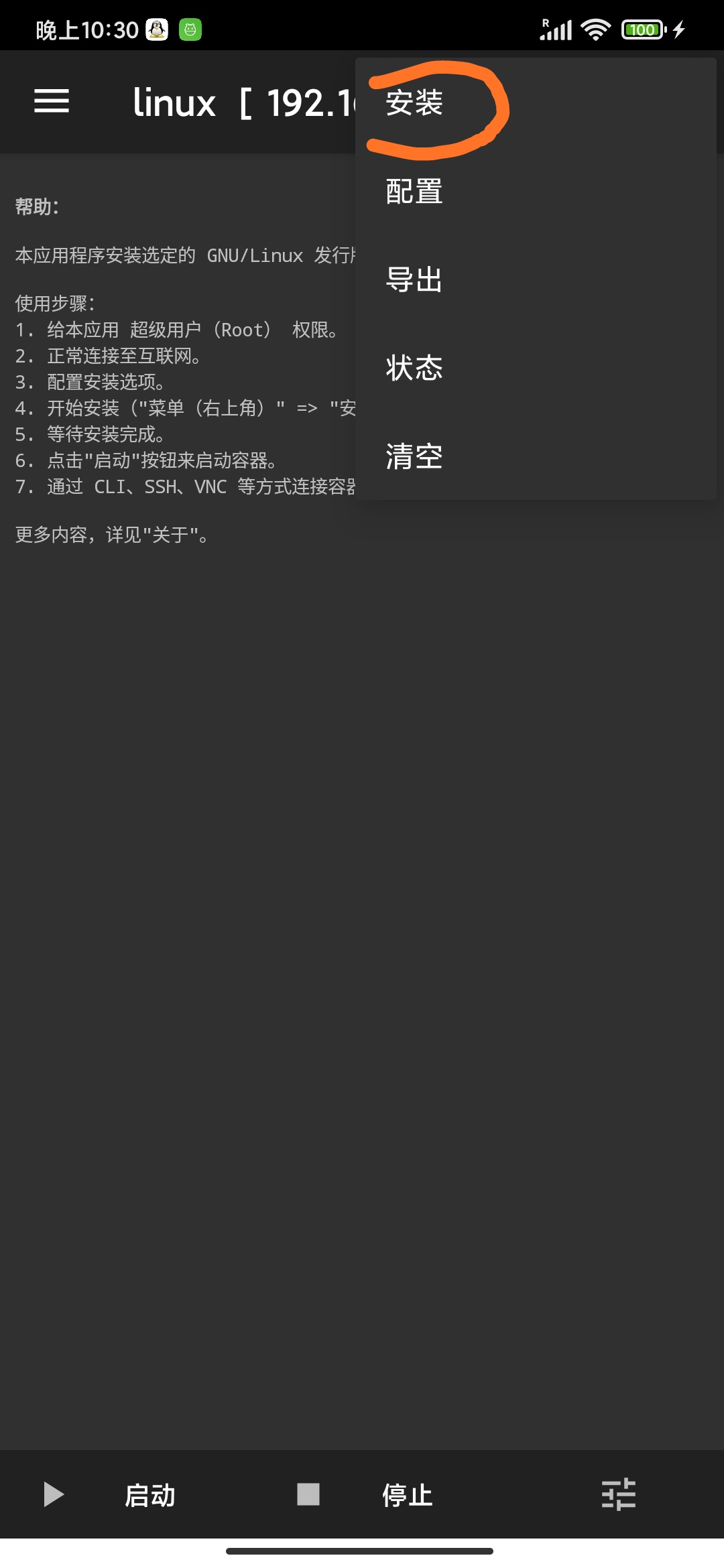

点安装

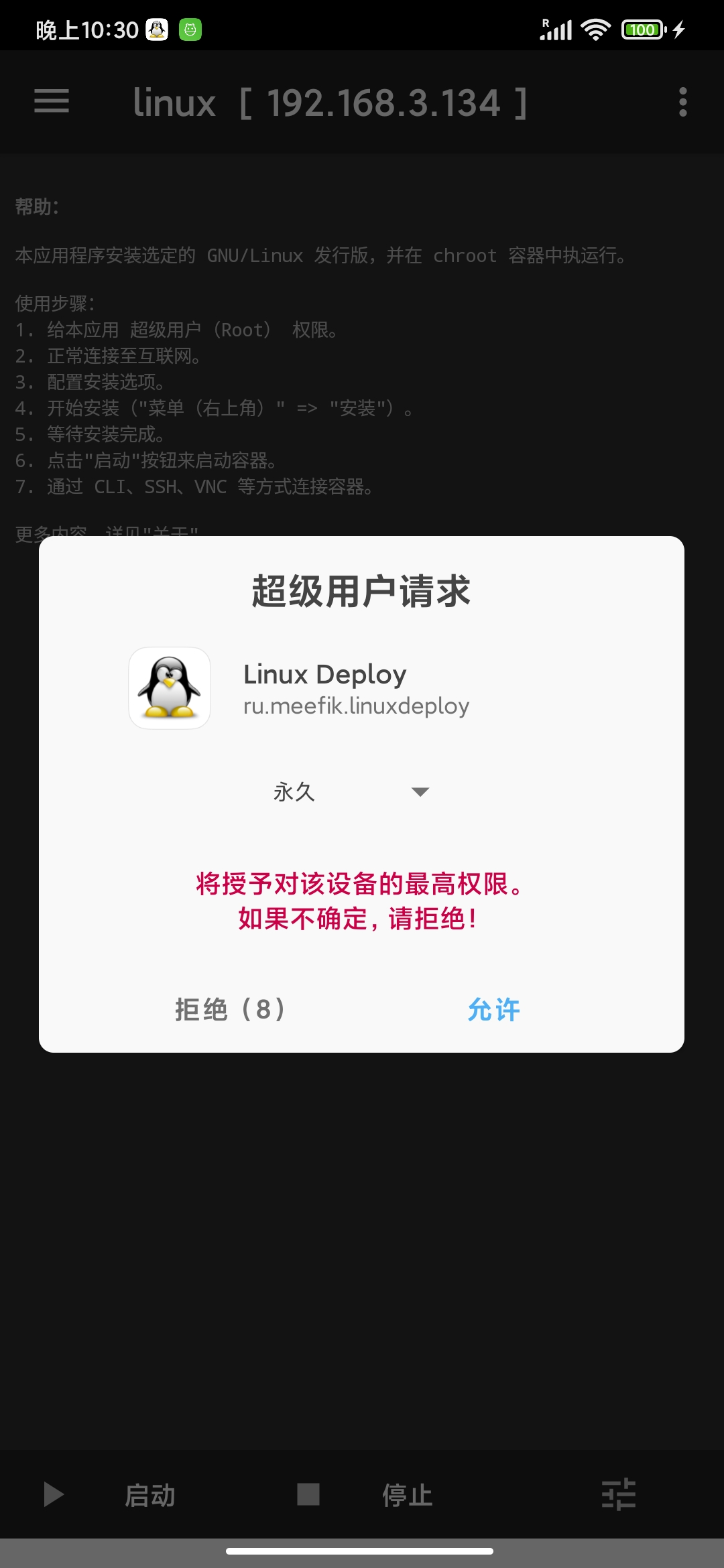

给root权限，没有root这里就进行不下去了

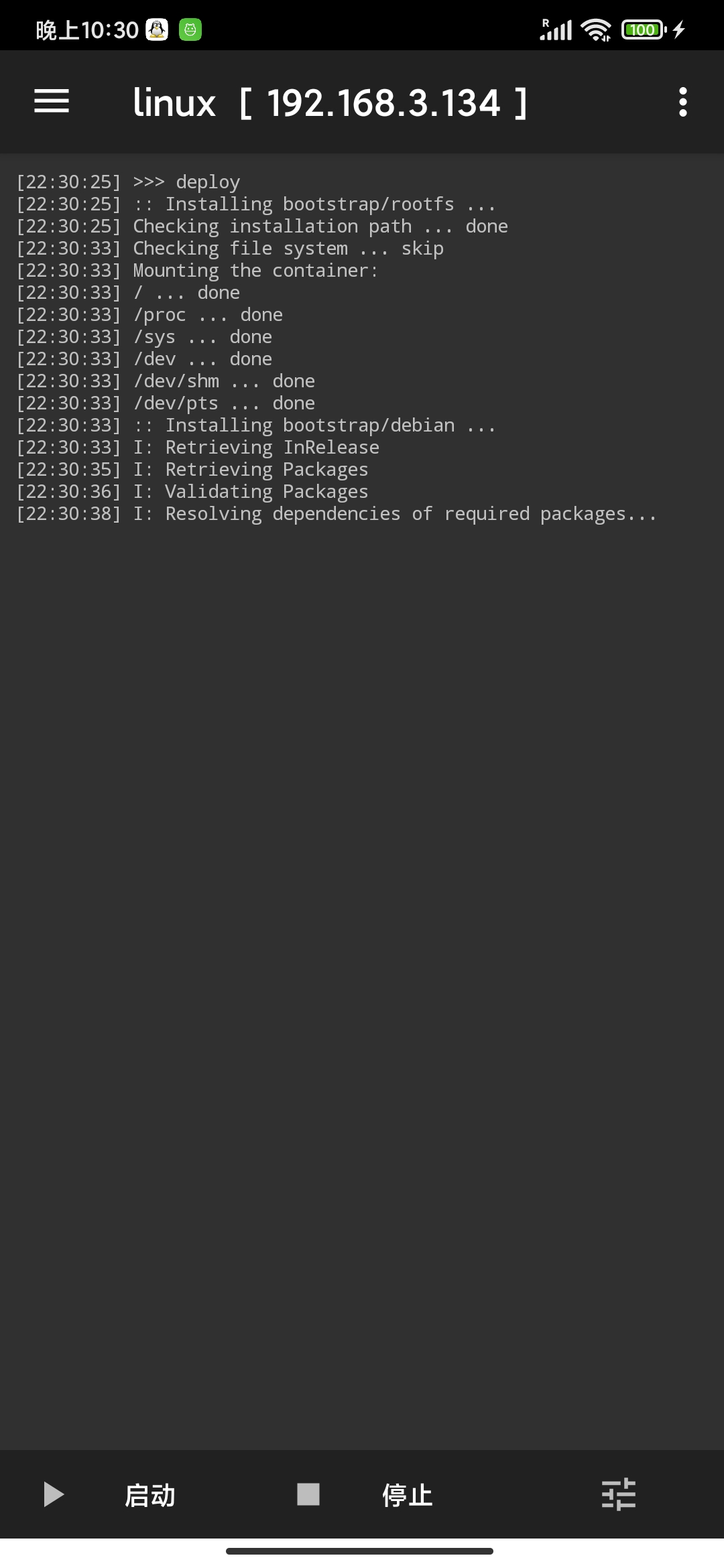

安装开始，这里命令行开始自动滚行

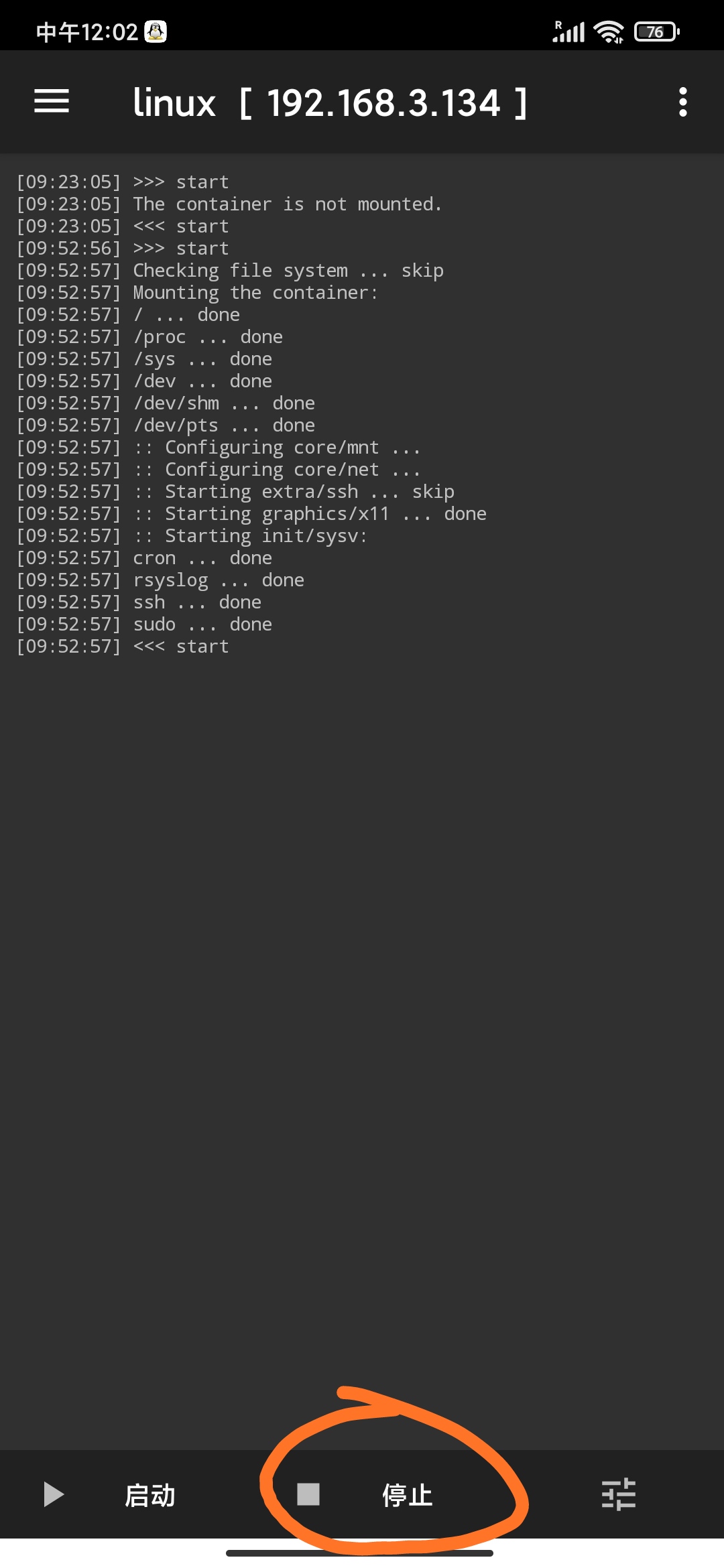

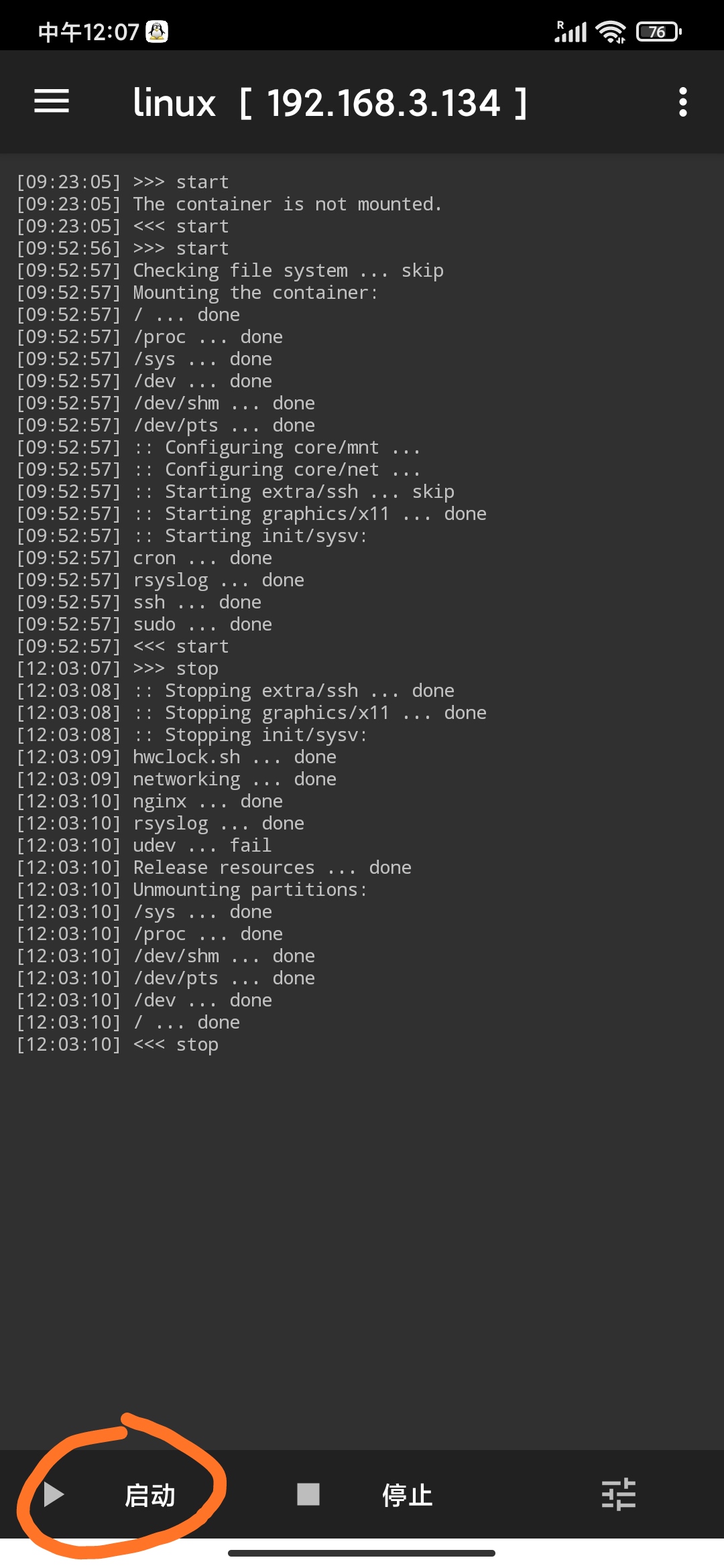

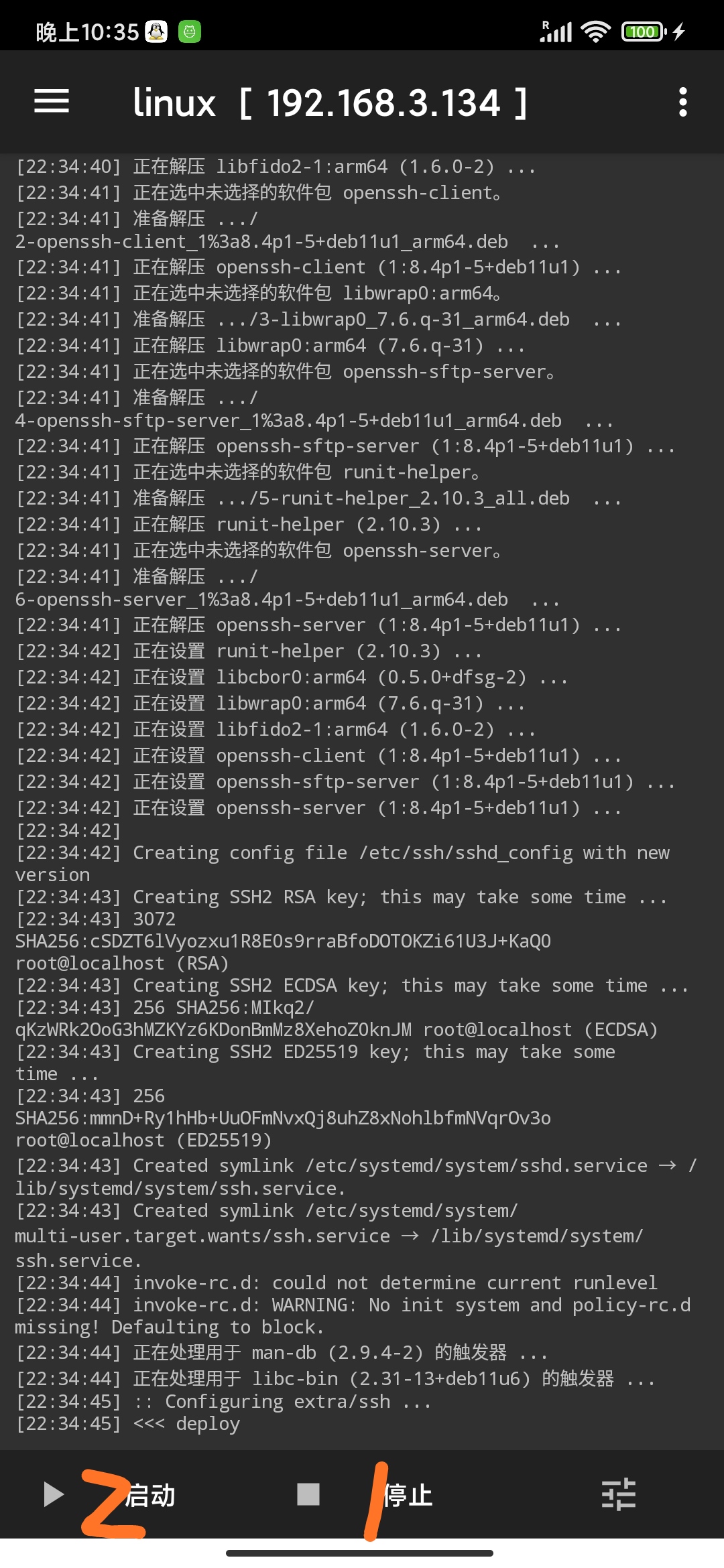

大概十分钟左右安装完成，显示如图，先点击一次停止再点击启动

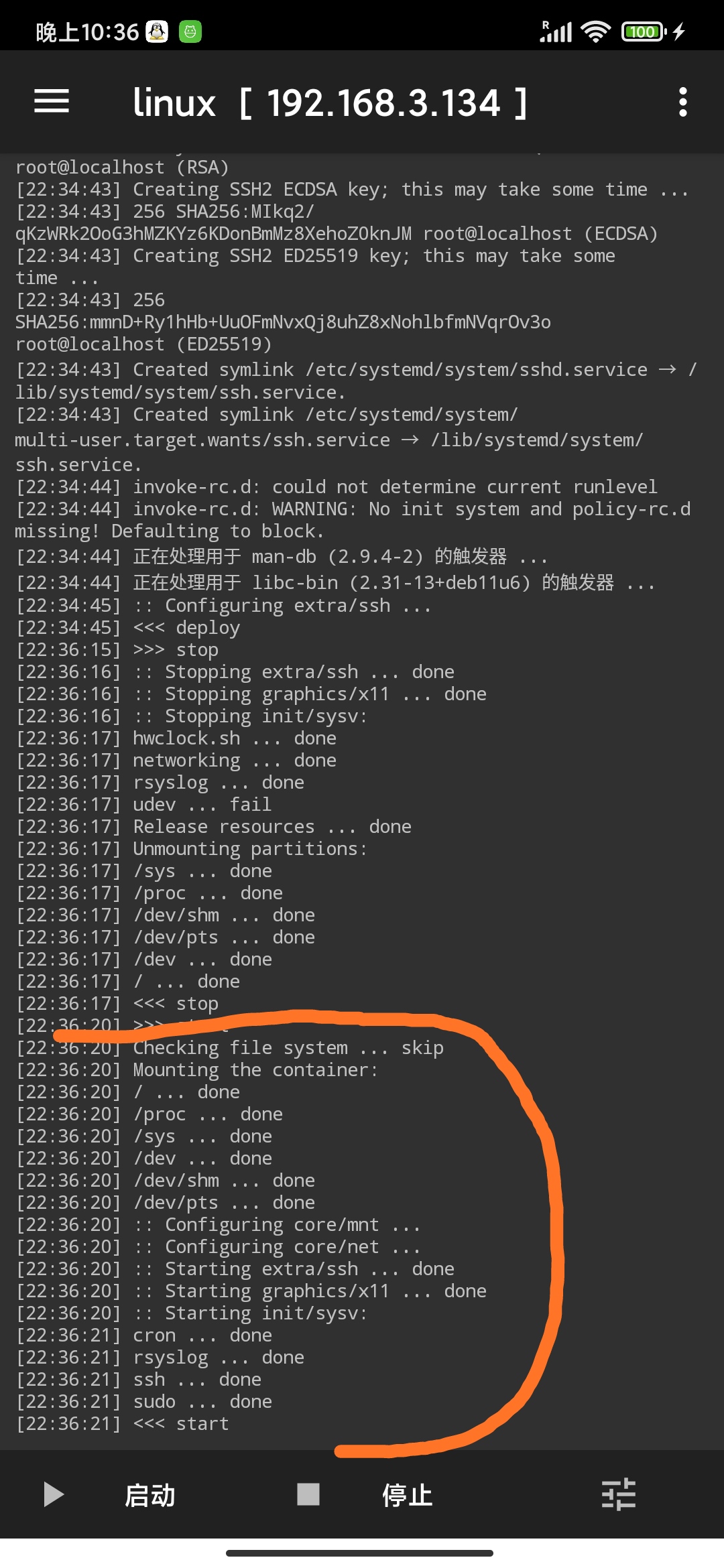

启动后显示如图才算正常，如果有显示fail的请打开调试模式再重新安装查看失败原因，这里出现问题最多的应该是SSH显示fail，无法解决的话可以尝试换一个Debian版本进行安装。

2、电脑端SSH操作

直接双击打开MobaXterm_Personal_23.0.exe这个软件

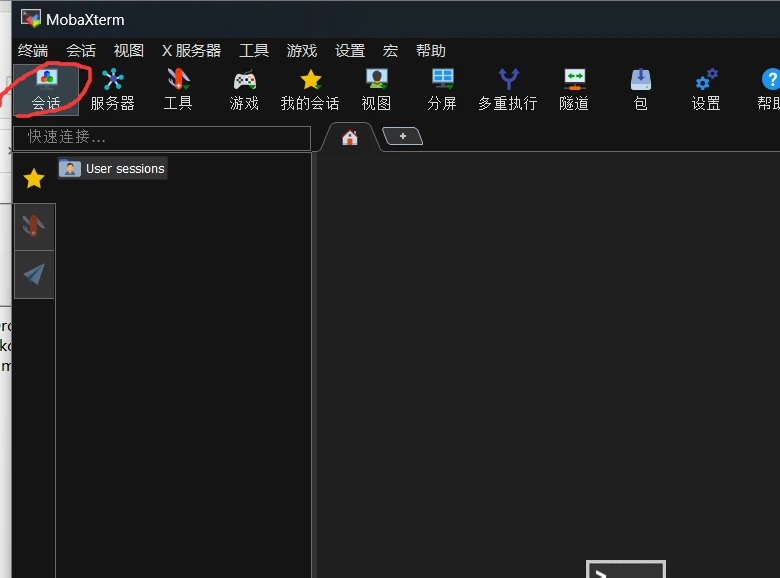

点击会话

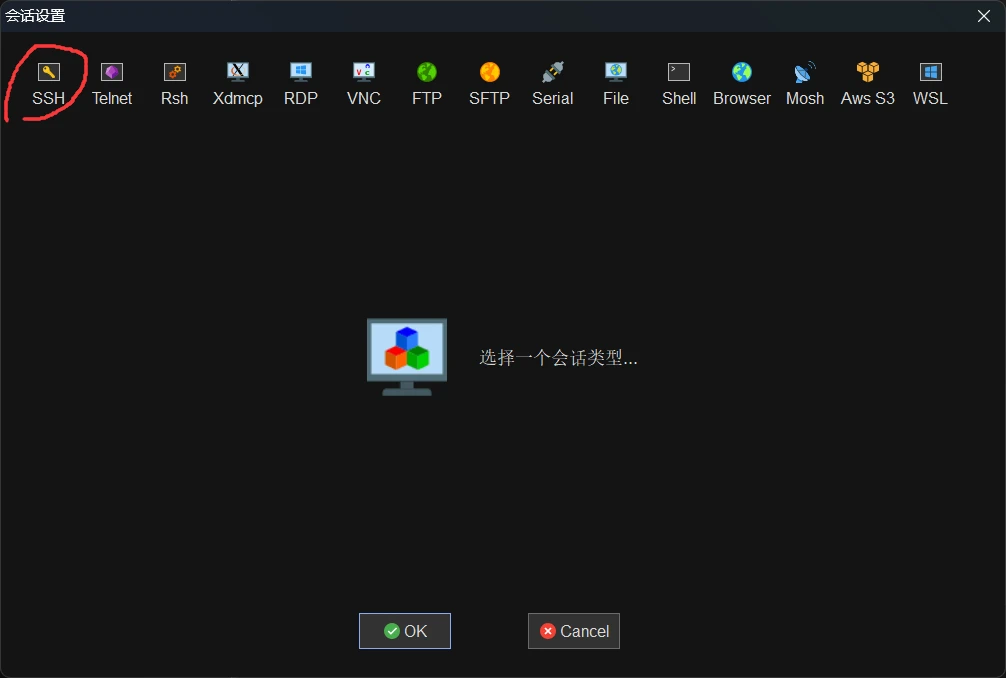

SSH

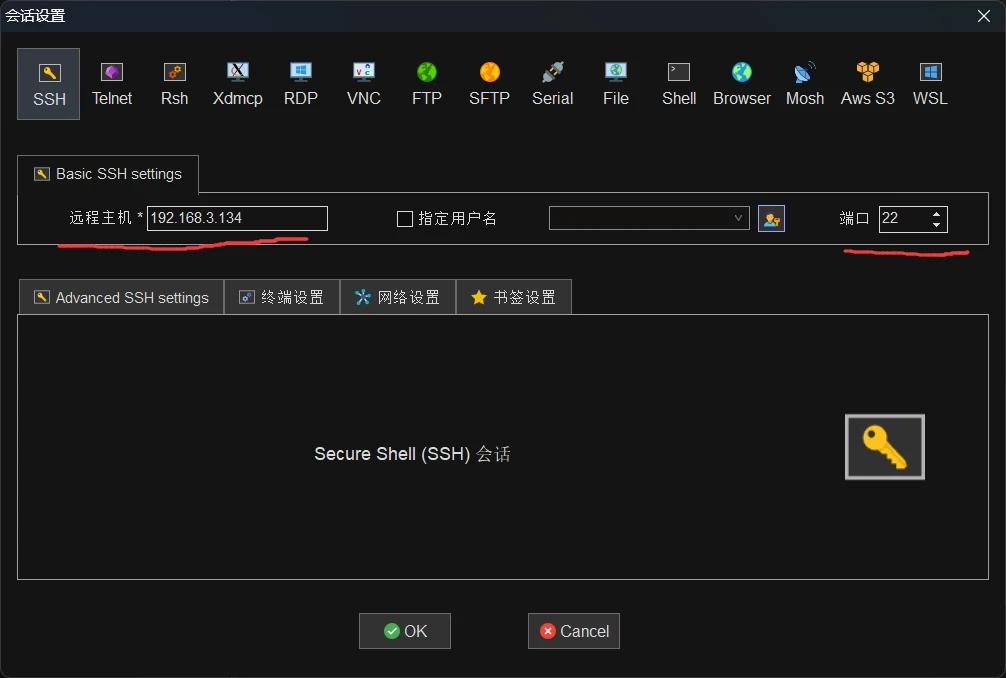

输入旧手机的IP地址，端口号默认22，这里可以指定用户名print3D和密码，后面双击该会话就不需要输入用户名和密码了，照顾小白我这里就没有指定了。

设置好后点OK

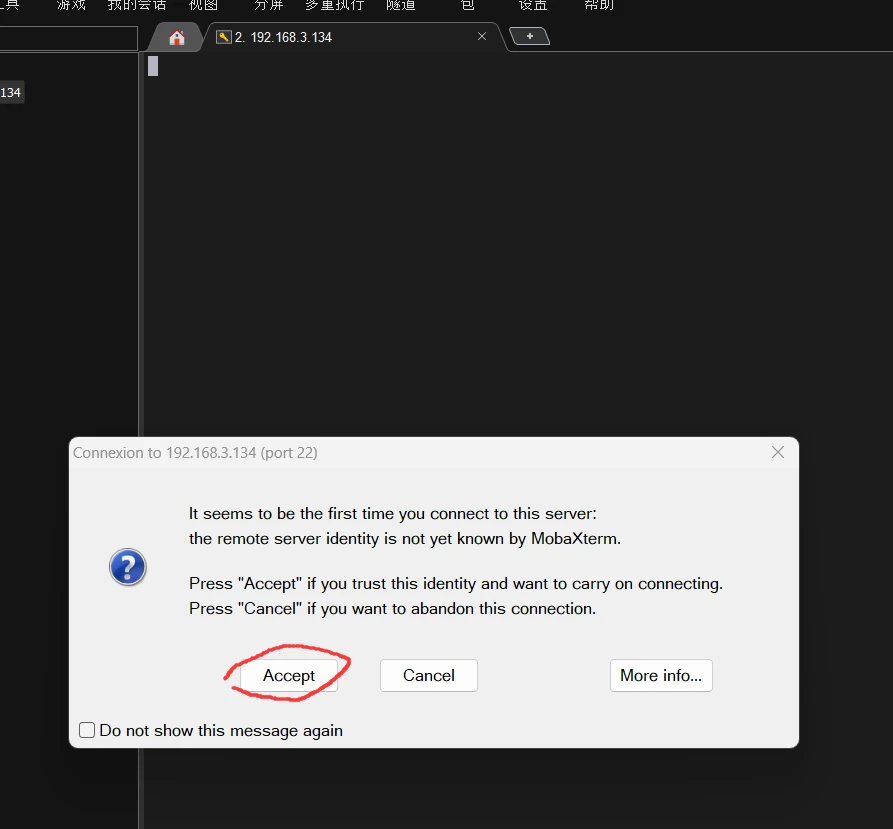

点accept

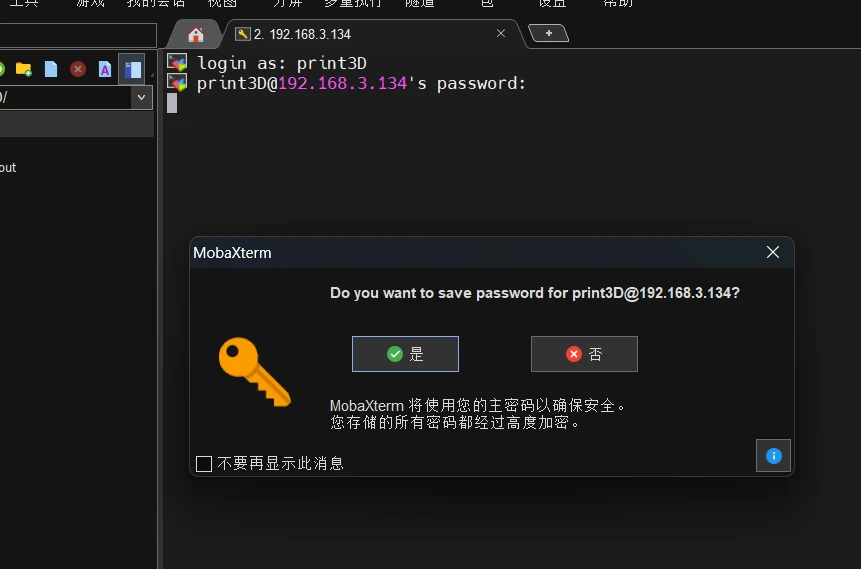

切换英文输入法，输入用户名print3D回车输入密码，密码是盲输入的，输入完直接按回车，前面没有指定用户的这里也可以选择是保存用户，点否下次还要输入用户名和密码

接下来就是输入命令了，就不一一截图了。

命令行只显示一个提示符：$

1、可以直接输入：bash

使用 bash 模式输入命令；

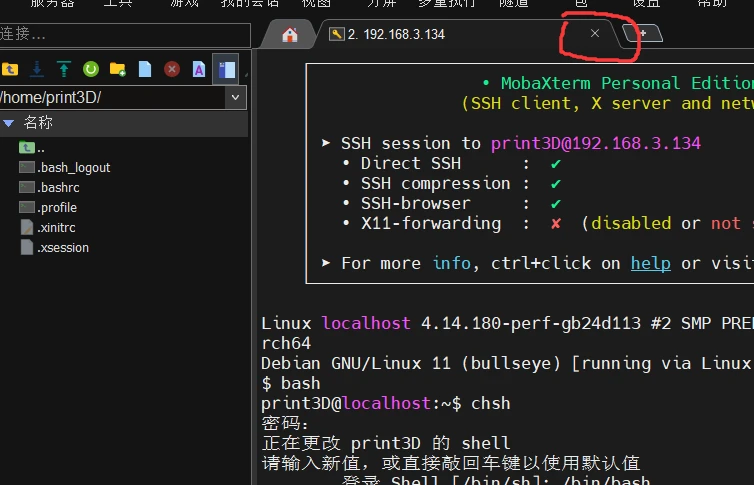

2、输入：chsh

在Login Shell [*]后输入

/bin/bash

即可，以后每次连接都会使用 bash ；

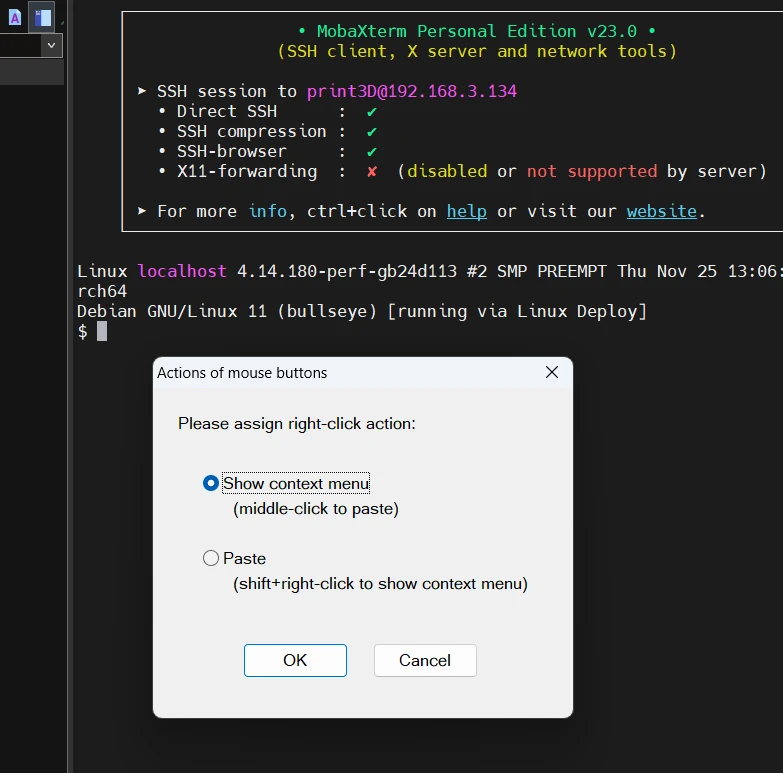

点击右键出现这个，这里可以选择下面的选项，这样右键就直接粘贴了。

执行完上面的命令后先关闭这个会话，再重新打开。不然切换不了su

su

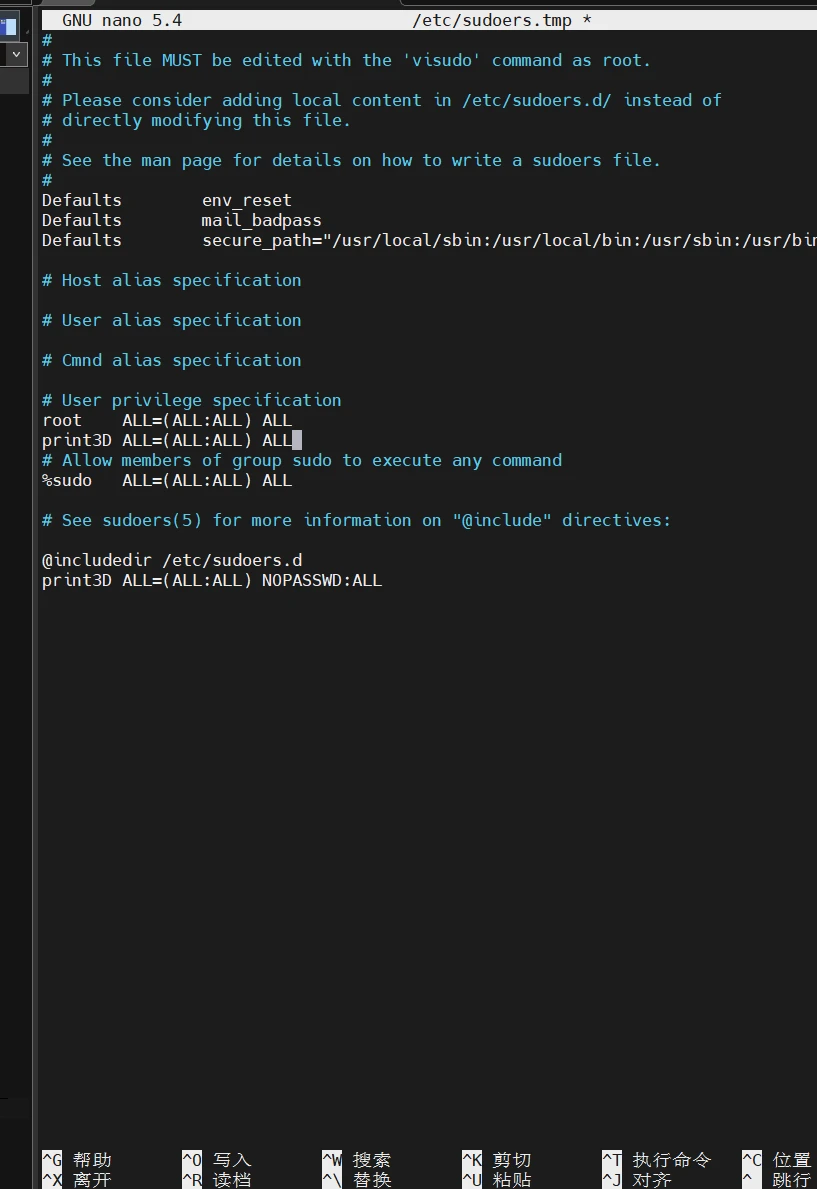

visudo

# User privilege specification

在该行的下方，添加以下内容，将您的用户名替换为实际的用户名：

print3D ALL=(ALL:ALL) ALL

修改完成先按CTRL+X再按Y再按回车

①安装alist（不需要共享磁盘的可以跳过）

su #安装alist需要root用户安装，如果现在是root用户就不需要输入

curl -fsSL "https://alist.nn.ci/v3.sh" | bash -s install

cd /opt/alist

./alist admin set 这里后面输你要设置的密码，记得空格

sudo /opt/alist/alist stop

sudo /opt/alist/alist start

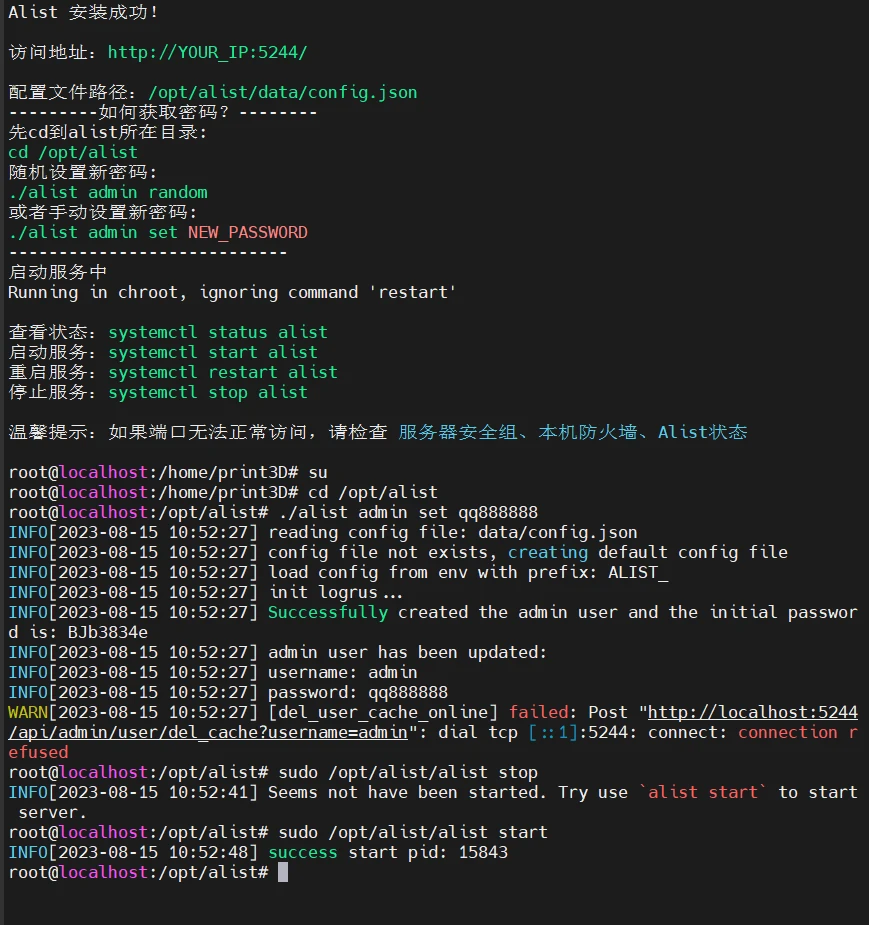

执行完命令显示如图，

打开访问地址：http://YOUR_IP:5244/

我这里是192.168.3.134:5244/

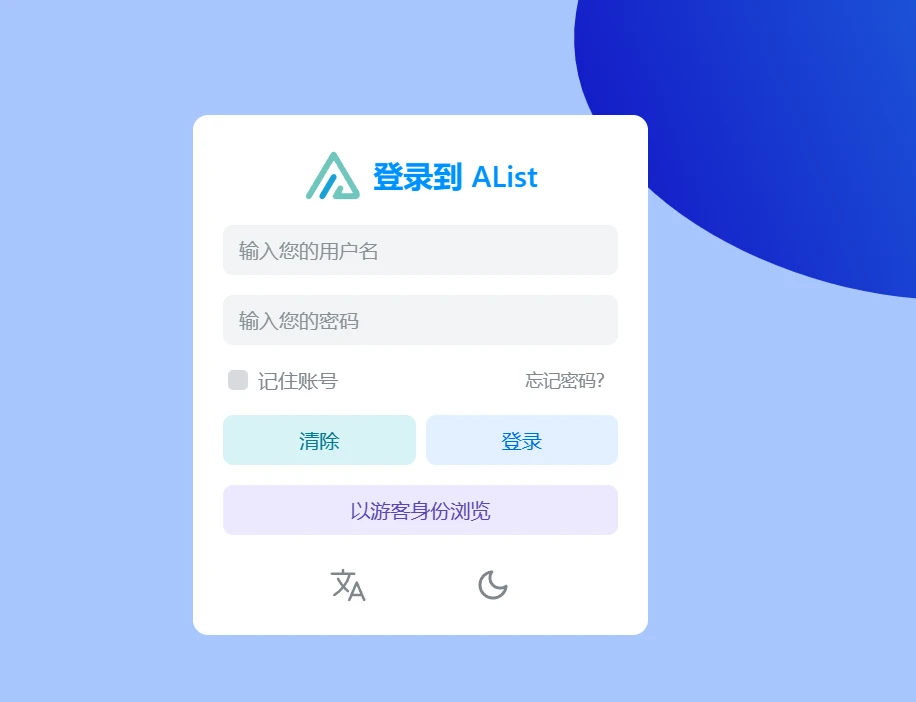

打开后能显示登录界面就是正常的。

alist具体设置请阅读官方文档https://alist.nn.ci/zh/guide/，很简单的

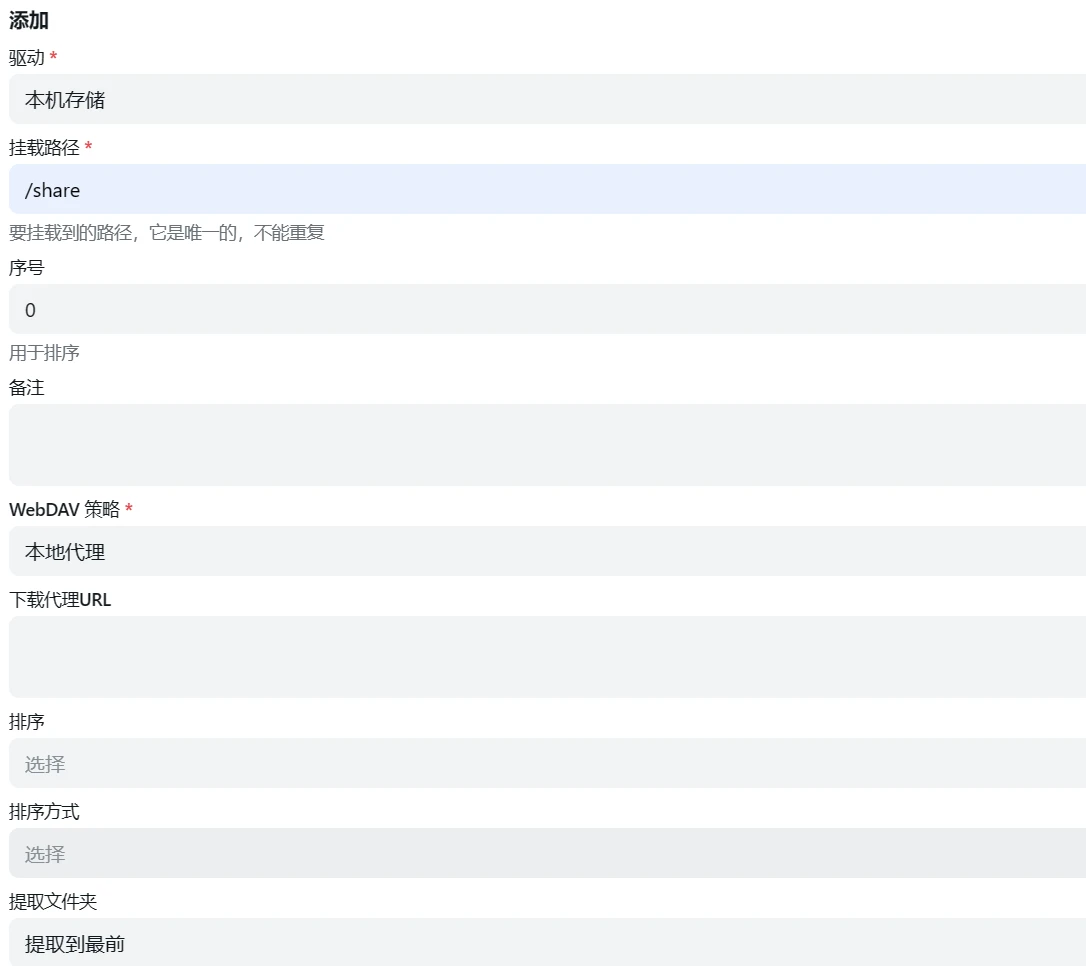

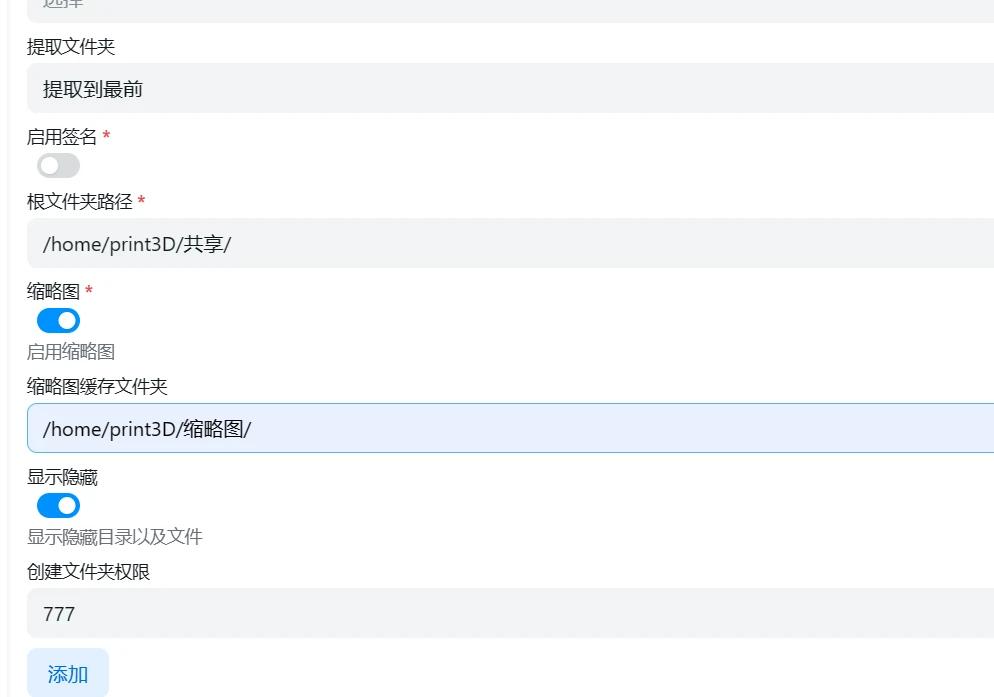

这里只说一下共享本机储存，

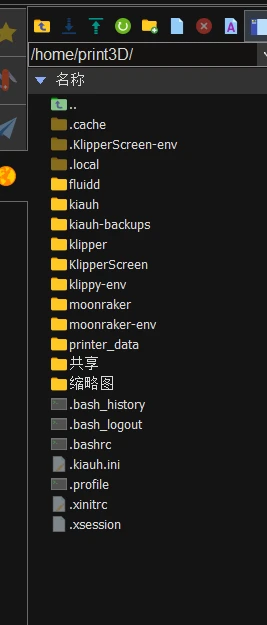

先在会话这里新建共享和缩略图两个文件夹



点击添加就可以了

②开始安装klipper

su print3D

切换到print3D用户

sudo usermod -a -G aid_inet,aid_net_raw root

###可选！！！由于安卓系统上chroot容器权限问题，此命令可以解决使用sudo命令时root用户无法联网的问题。（这个是原教程的命令，我反正没遇到过这个问题，所以我没有输入该命令）。

sudo apt update

###更新系统软件包

sudo apt install -y git wget

###安装必要的工具软件

使用kiauh安装klipper

cd ~

###进入登录用户家目录

git clone https://github.com/th33xitus/kiauh.git

###官方kiauh脚本地址

git clone https://gitee.com/miroky/kiauh.git

###国内kiauh脚本地址（与上面官方地址二选一即可）

这里建议选择国内脚本地址，下载速度快。

./kiauh/kiauh.sh

###启动脚本开始安装klipper全家桶

kiauh安装klipper这里就不赘述了，不会的就选择上面大佬的视频跟着做。

###需要安装klipper，moonraker，fluidd（一键脚本暂时不支持Mainsail配置），KlipperScreen 这4个组件。 每安装完一个组件都会提示无法启动服务，这是安卓初始化系统与klipper全家桶服务启动方式不兼容的原因，不用管它，如果能启动起来就不用一键脚本去配置了。 组件安装涉及部分编译过程，耗时较长，耐心等待。只要是每个脚本都能自动安装到最后，基本就没有问题。

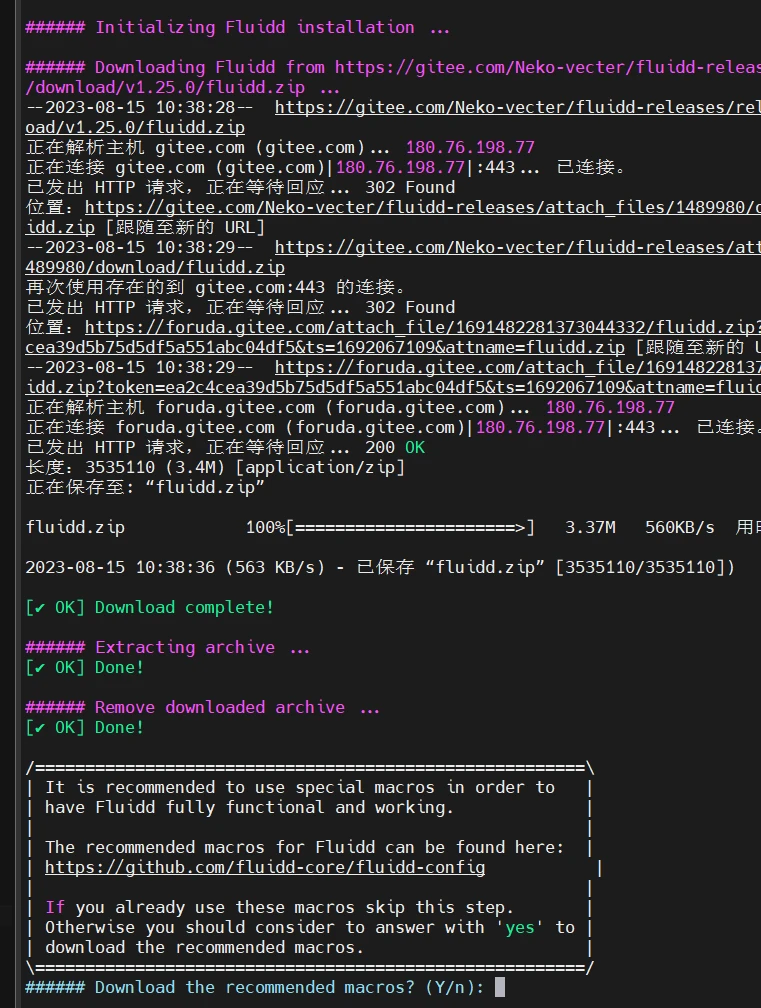

安装fluidd这里说明一下，这里意思是问你是否下载宏命令示例，这里直接选择n，因为选择y也无法下载成功。

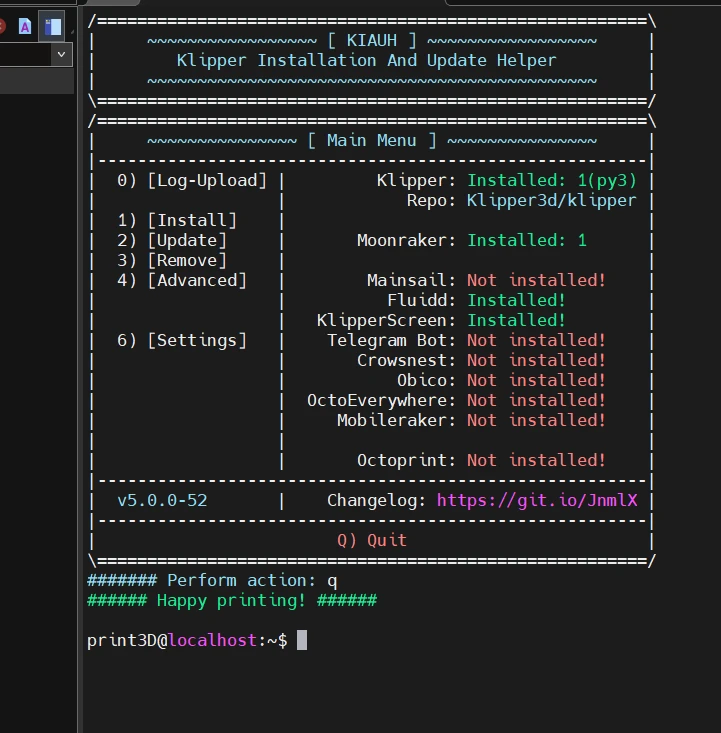

十几分钟后klipper全家桶安装完成

③开始配置

将打印机主板上电启动，使用OTG线将手机和打印机主板连接

ls /dev/ttyACM0

如果能识别下位机则会输出/dev/ttyACM0，我这里无法识别

能识别下位机的请选择能识别下位机文件夹里的内容，不能的则选择不能识别下位机文件夹里的内容

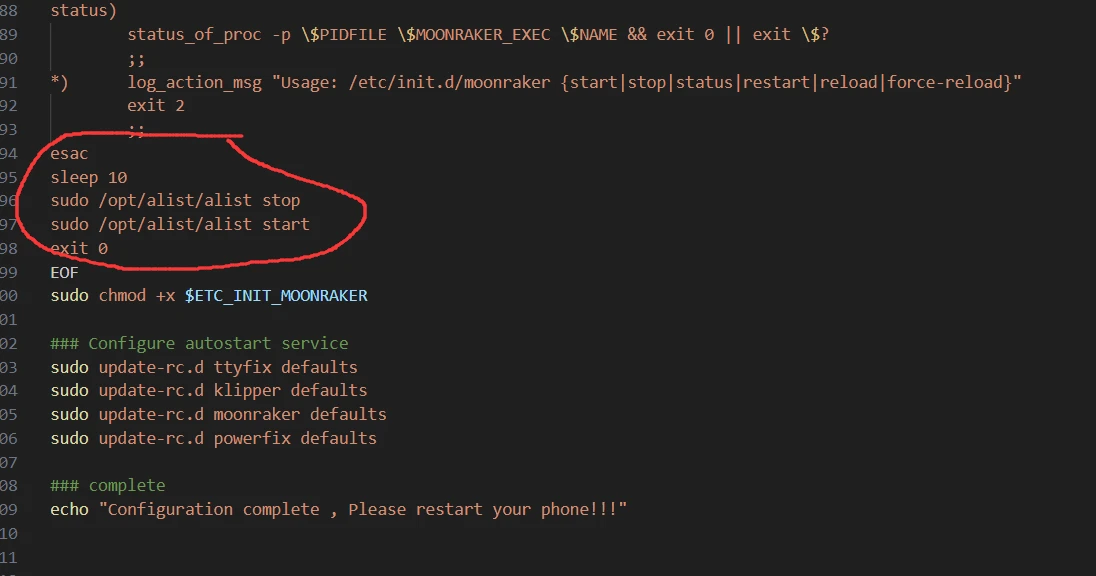

①先说能识别下位机的，因为我没有实际操作过，具体的请参考大佬的教程视频。我这里就是修改了一下configuration_klipper_family.sh文件，建议各位用我这个文件，没有选择原版的修改电量一直显示充电的脚本文件，因为我们需要查看是否在充电，如果改直供电的请使用原版脚本文件。如果你安装了Alist记得在脚本后面添加这三行命令。

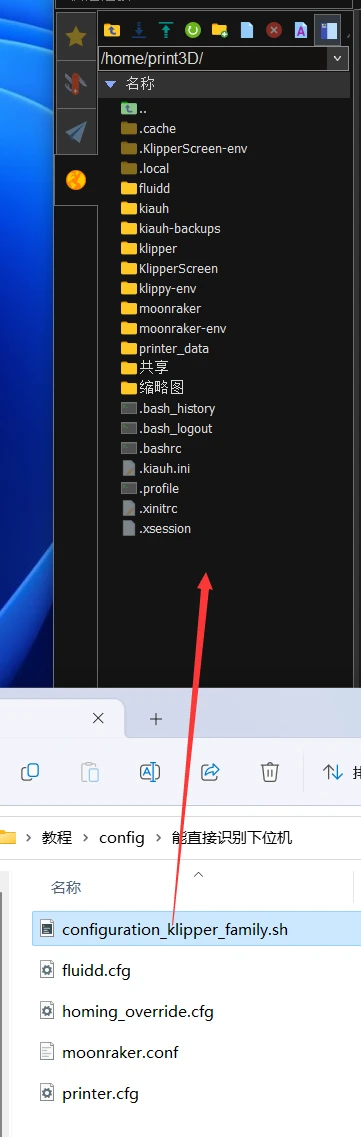

将脚本文件拖入左侧栏

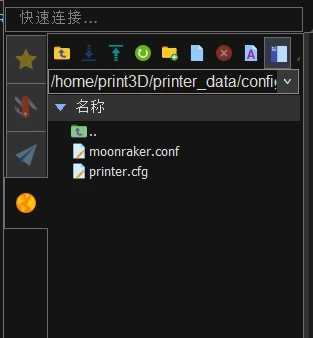

直接在会话左侧中进入/home/print3D/printer_data/config/

将里面的文件右键删除。

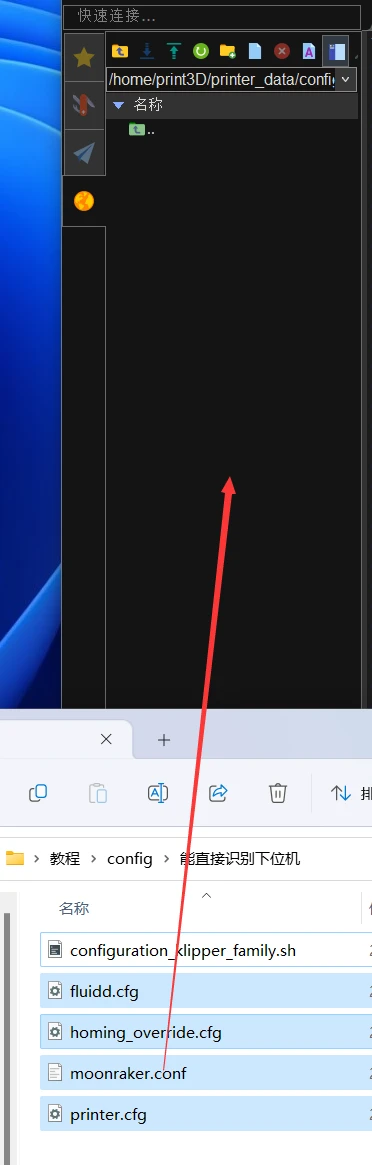

将这4个文件拖入

cd ~

bash configuration_klipper_family.sh

执行完毕后重启手机，没有问题的话klipper全家桶和XServer-XSDL会自动启动并连接到打印机，屏幕上会显示KlipperScreen经典界面。

注意： 如果手机硬件已正确连接到打印机控制主板，但是运行脚本时依旧提示 " Please connect your phone to the printer "。 debian系统内执行以下命令查看设备识别状态：

 ls -al /dev/

使用识别的设备名称替换 configuration_klipper_family.sh 内的 ttyACM0

然后重新执行：

bash configuration_klipper_family.sh

祝大家每一次3D打印都能成功！！！

上面是能识别下位机的命令，大佬的原话。

②不能识别下位机，此方法理论上所有下位机都能连上。

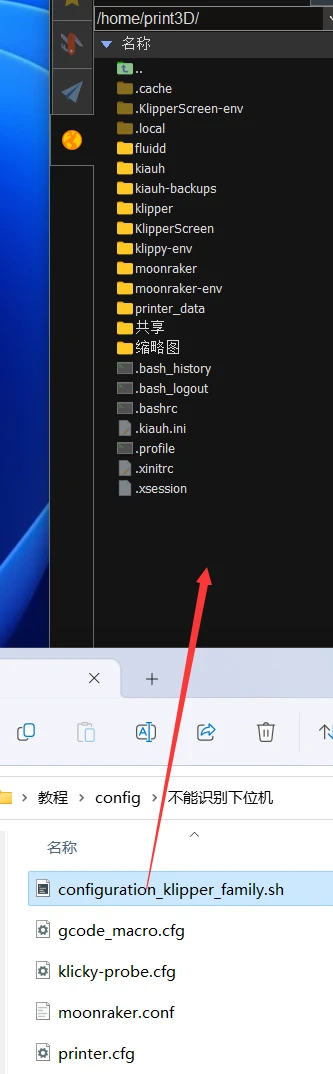

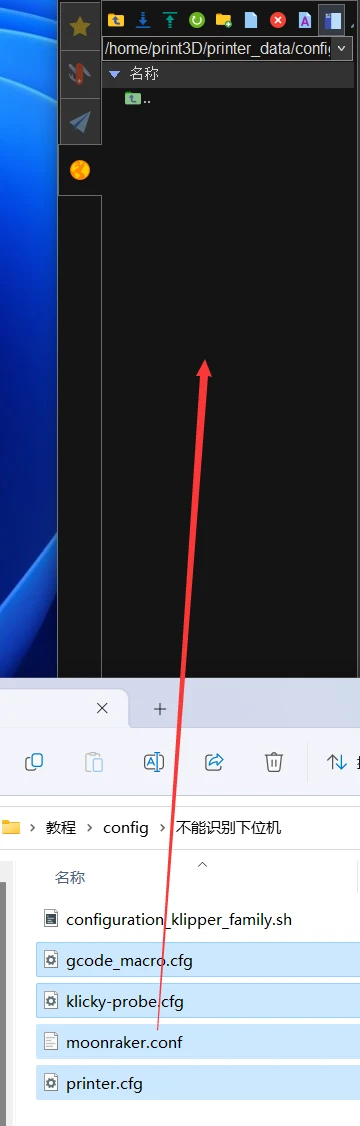

同样先把文件拖入对应的文件夹内



这里配置文件是我正在使用的，请根据自己的实际情况修改，强烈建议打印机一定要配置klicky。主要是网床调平和替代Z限位开关，这两个配置好了能解决打印机很多问题。之前没有的时候各种打印失败和喷嘴刮pei板，肉疼。

现在回到手机端

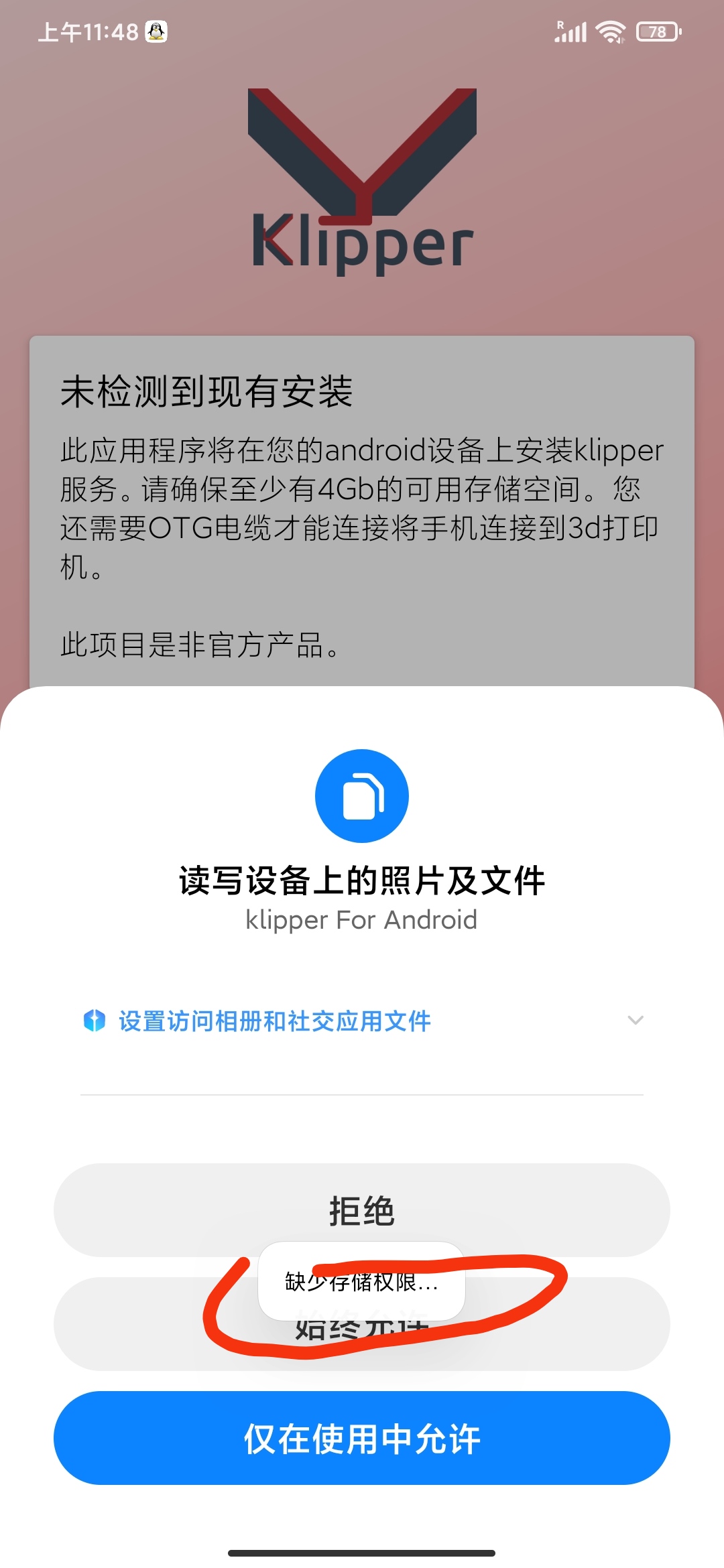

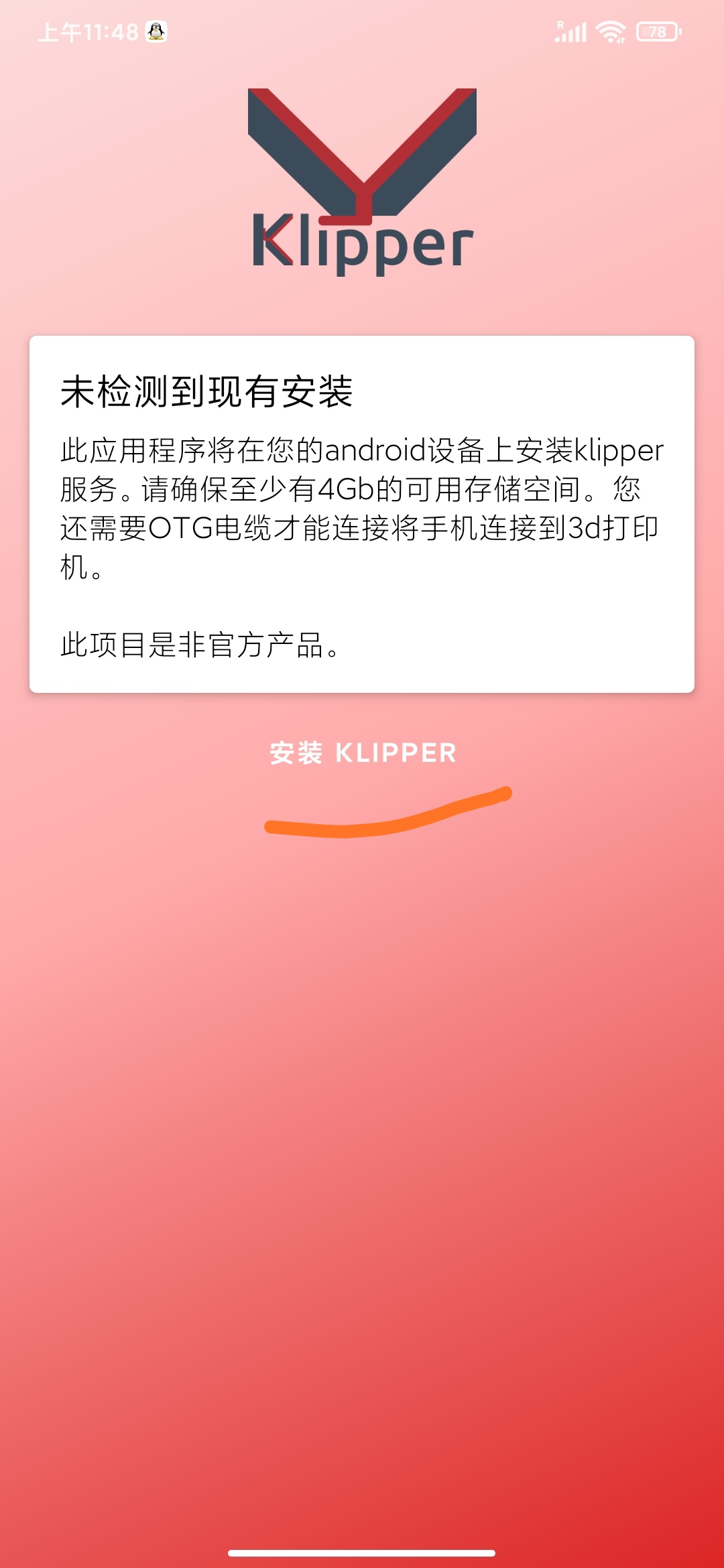

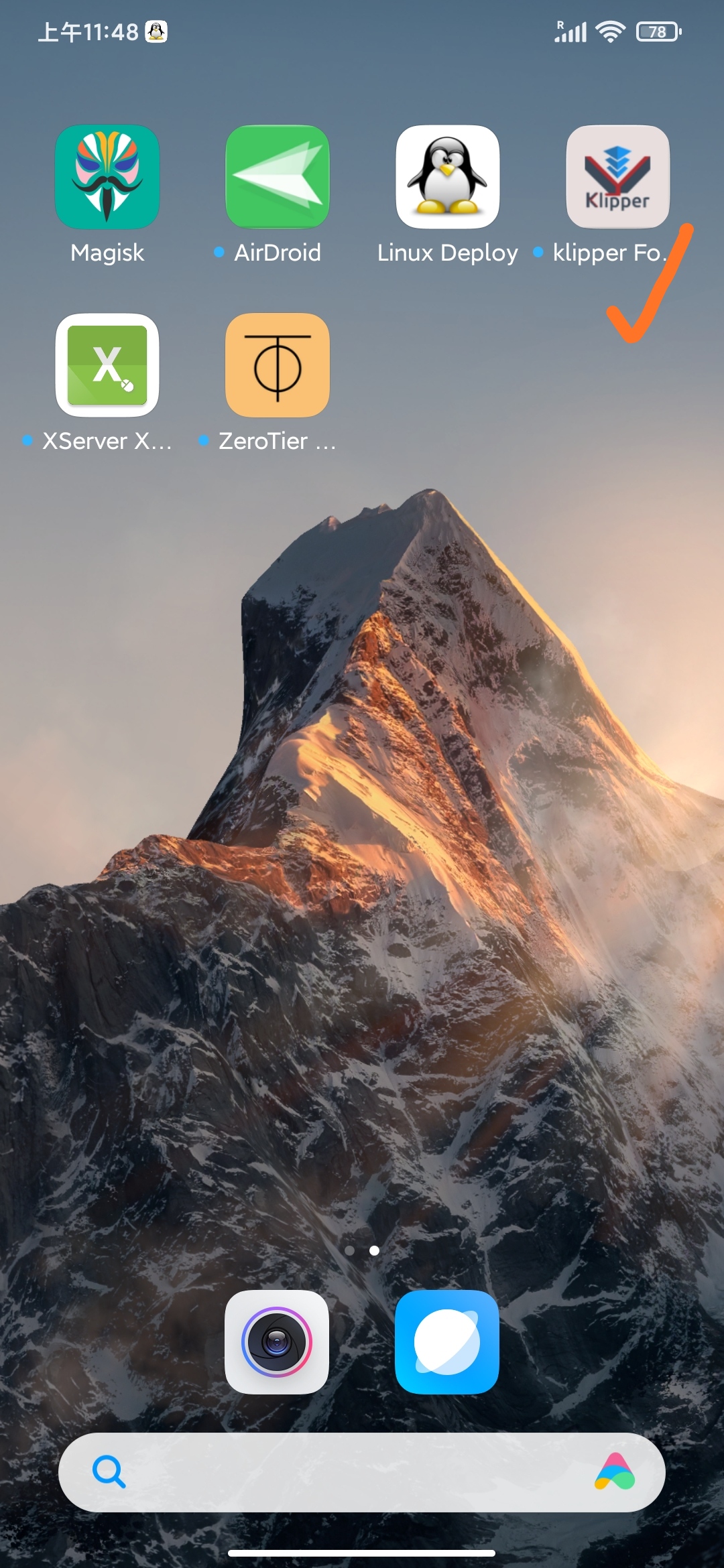

打开这个软件

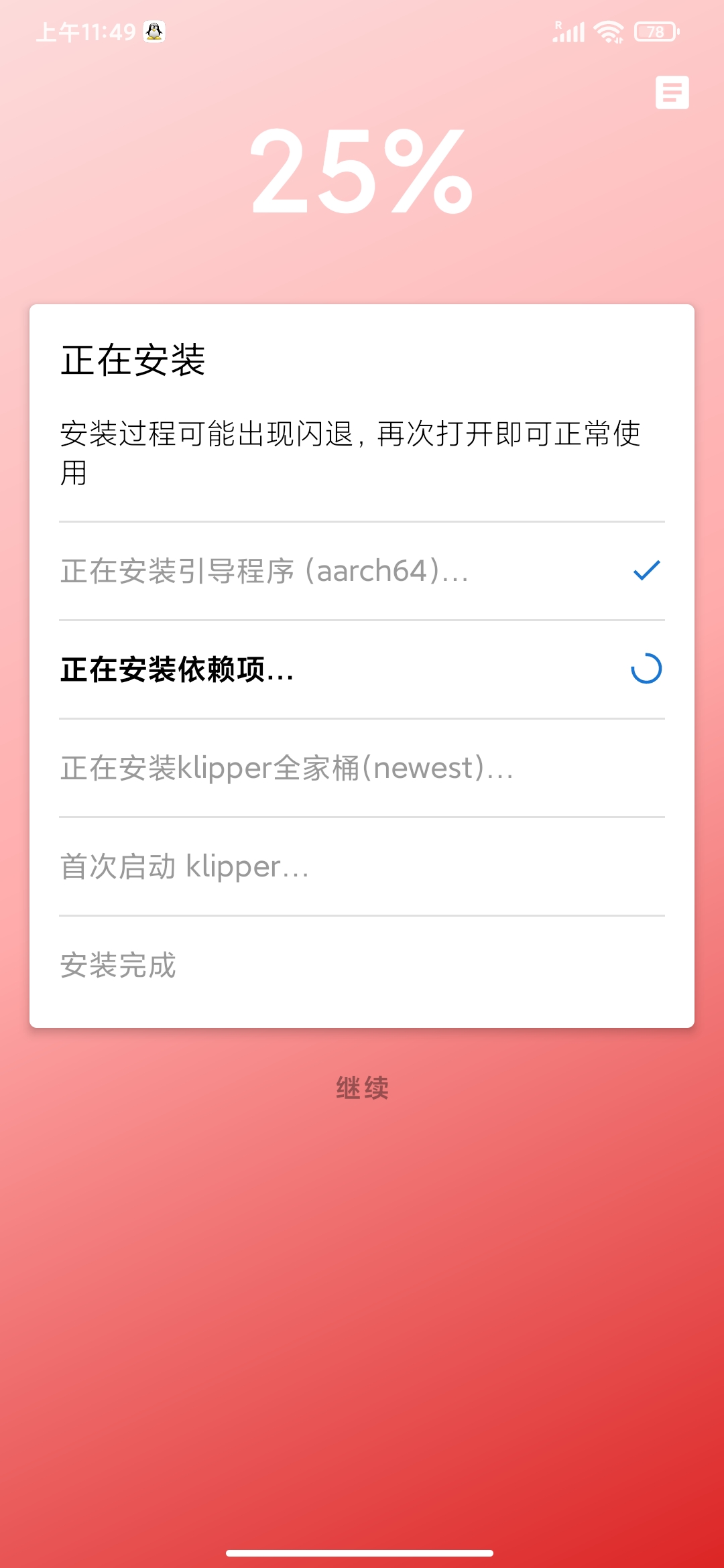

点击安装

安装完第一项后马上切任务栏把这个程序杀掉。

杀掉该程序后再重新打开

将打印机主板上电启动，使用OTG线将手机和打印机主板连接

应该会自动弹出让你选择串口连接，选择确定

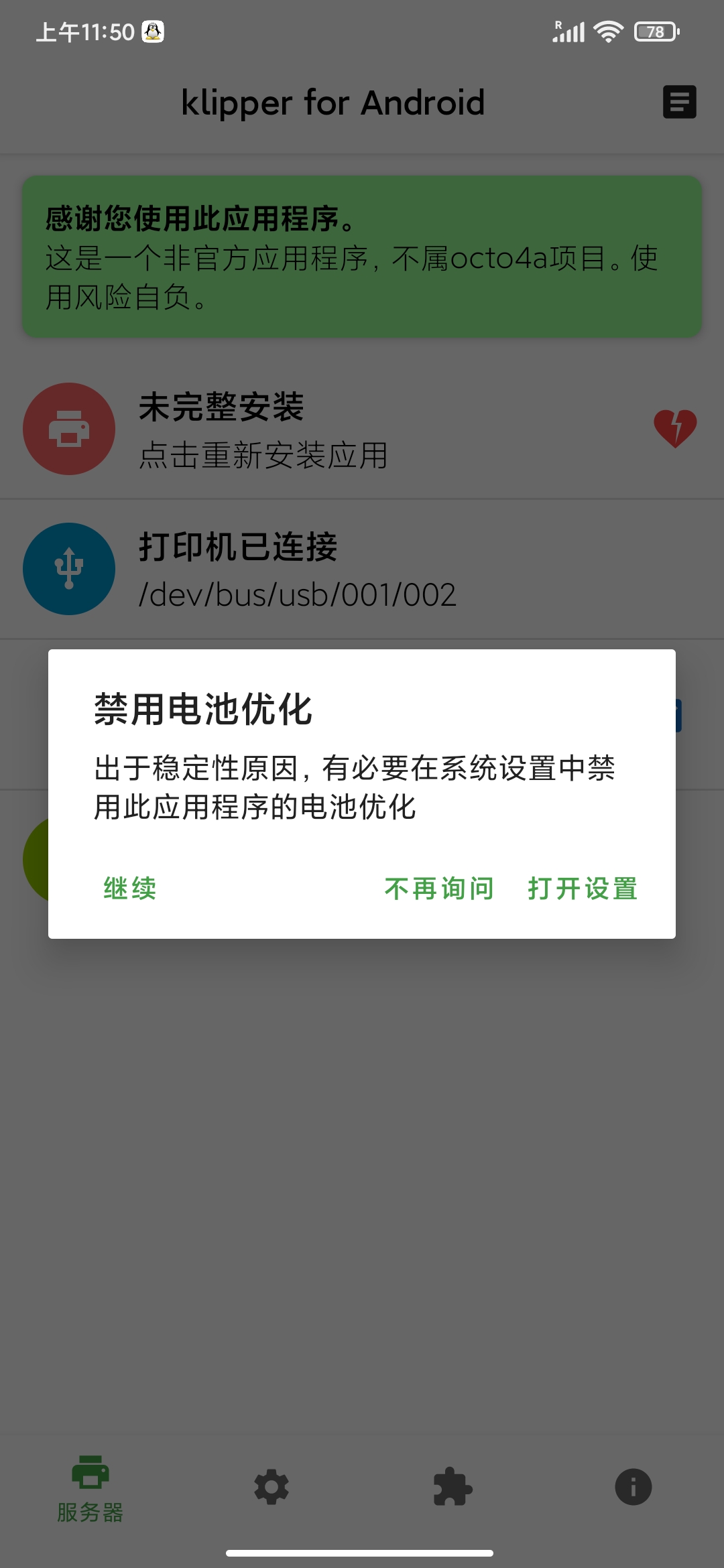

这里务必打开设置无限制后台，其他手机也大概是省电限制一类的。

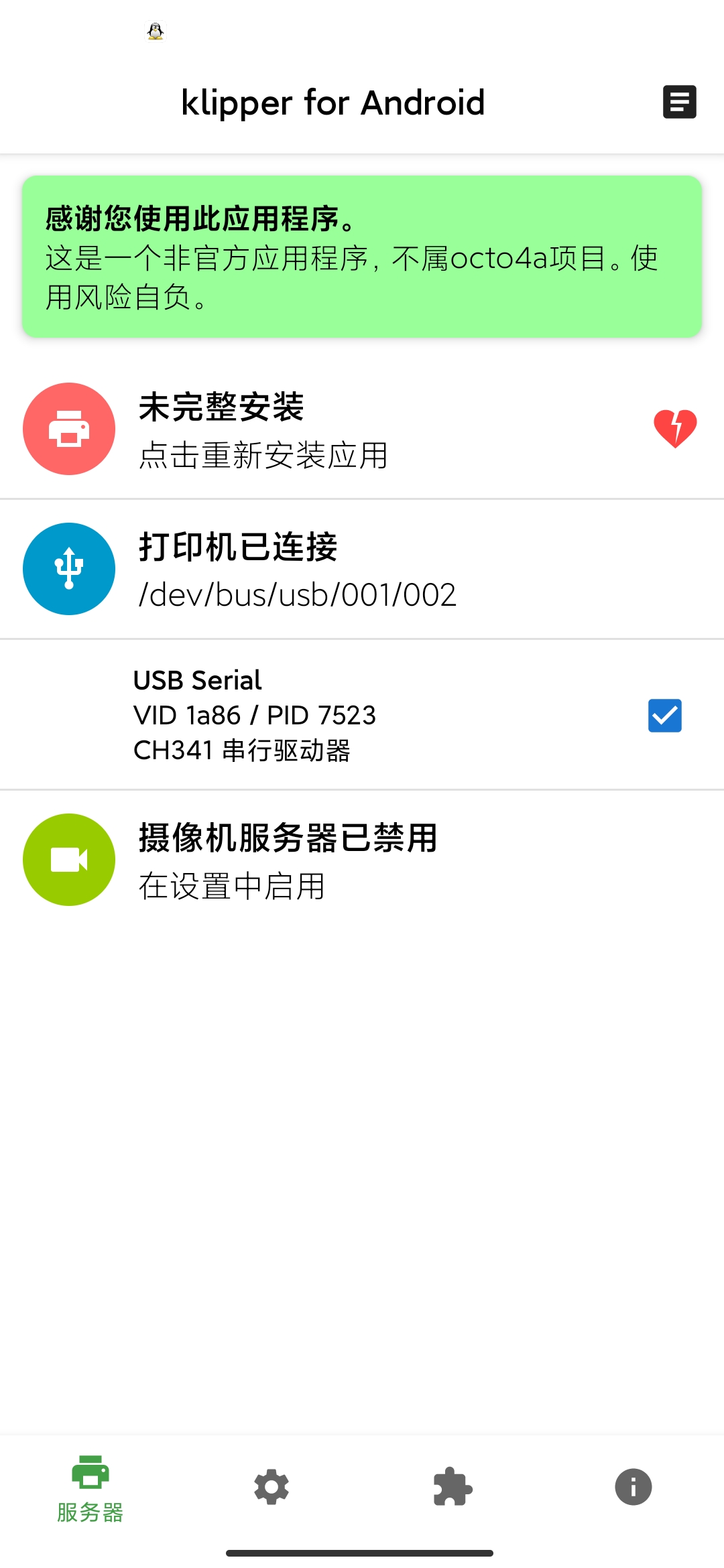

插上OTG线连接下位机显示如图算正常，这里就不用管了

回到Linux deploy

先停止

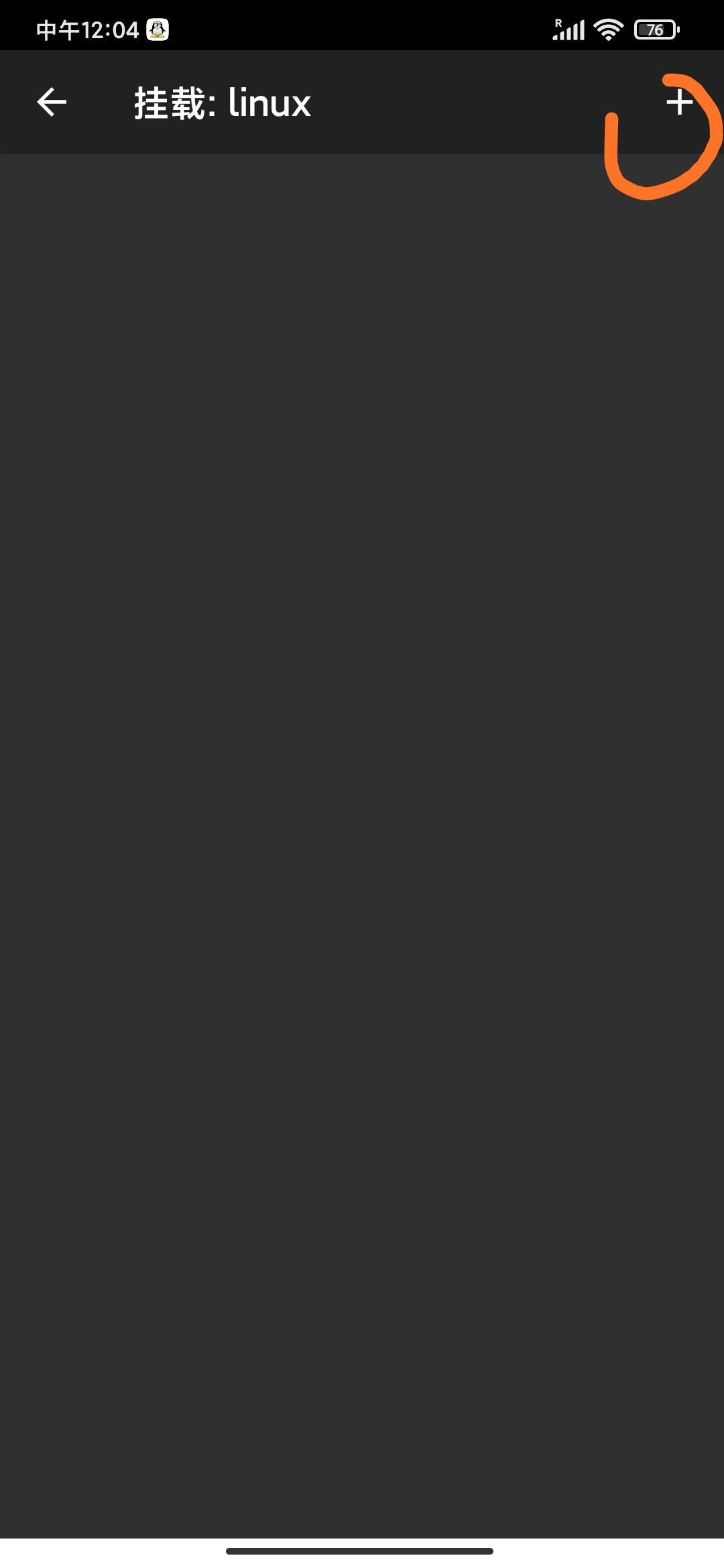

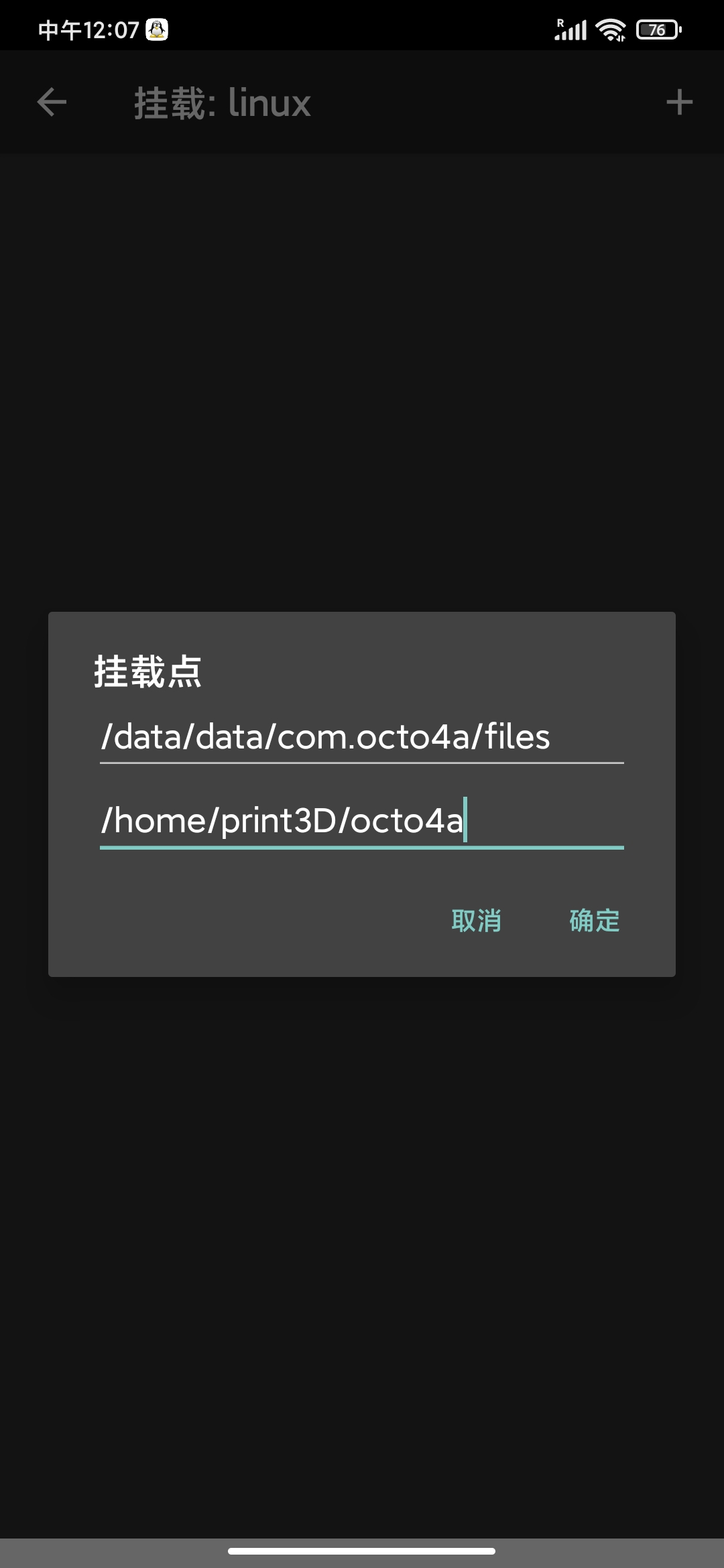

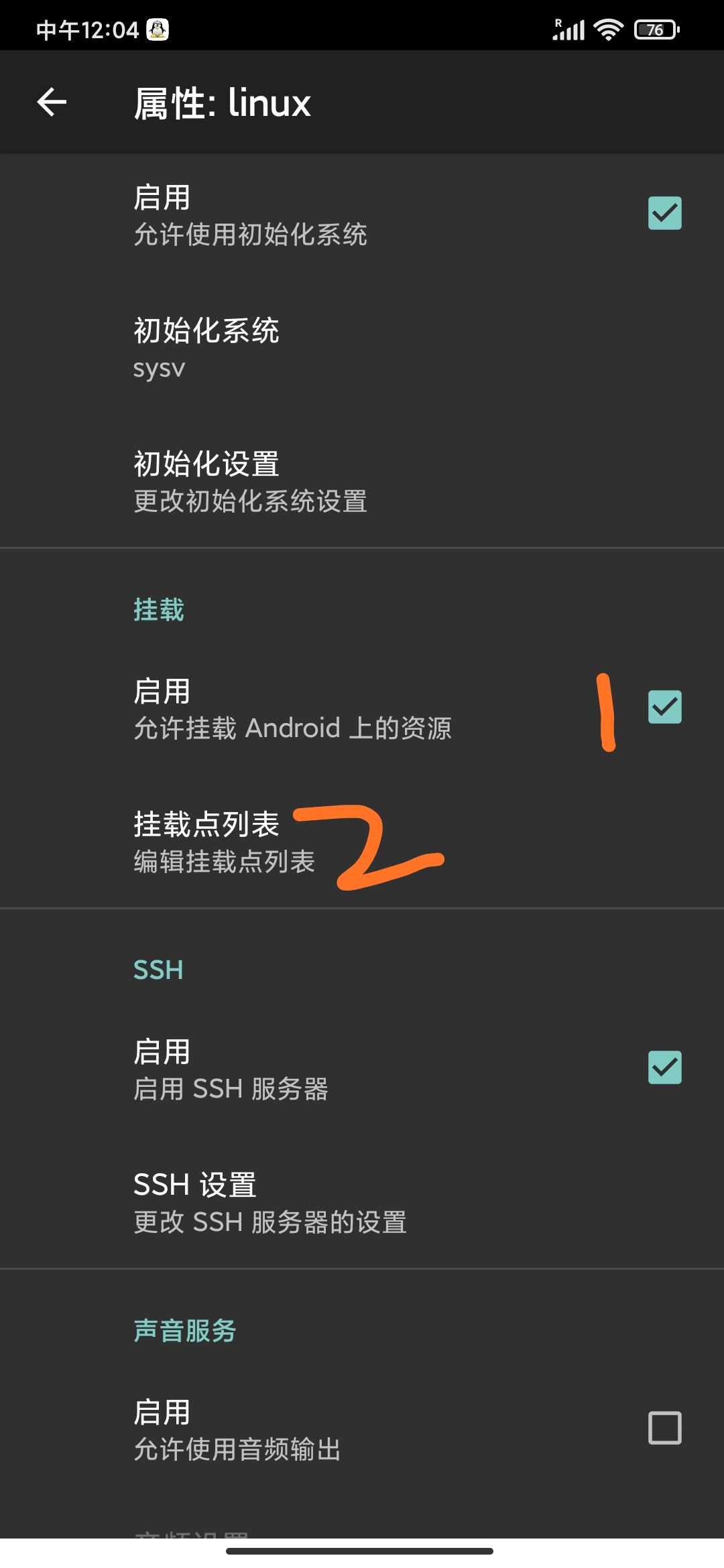

先勾选挂载，再编辑



/data/data/com.octo4a/files
/home/print3D/octo4a

/data/data/com.octo4a/files

/home/print3D/octo4a

如图编辑好确定

回到主页点启动

回到电脑SSH端

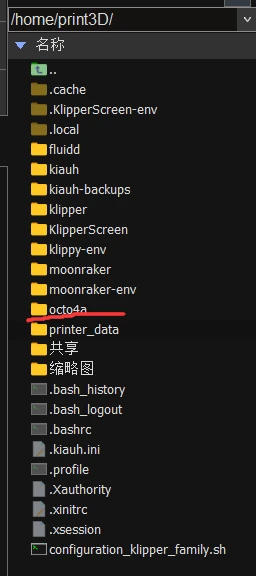

出现这个文件夹就是成功了

输入命令

bash configuration_klipper_family.sh

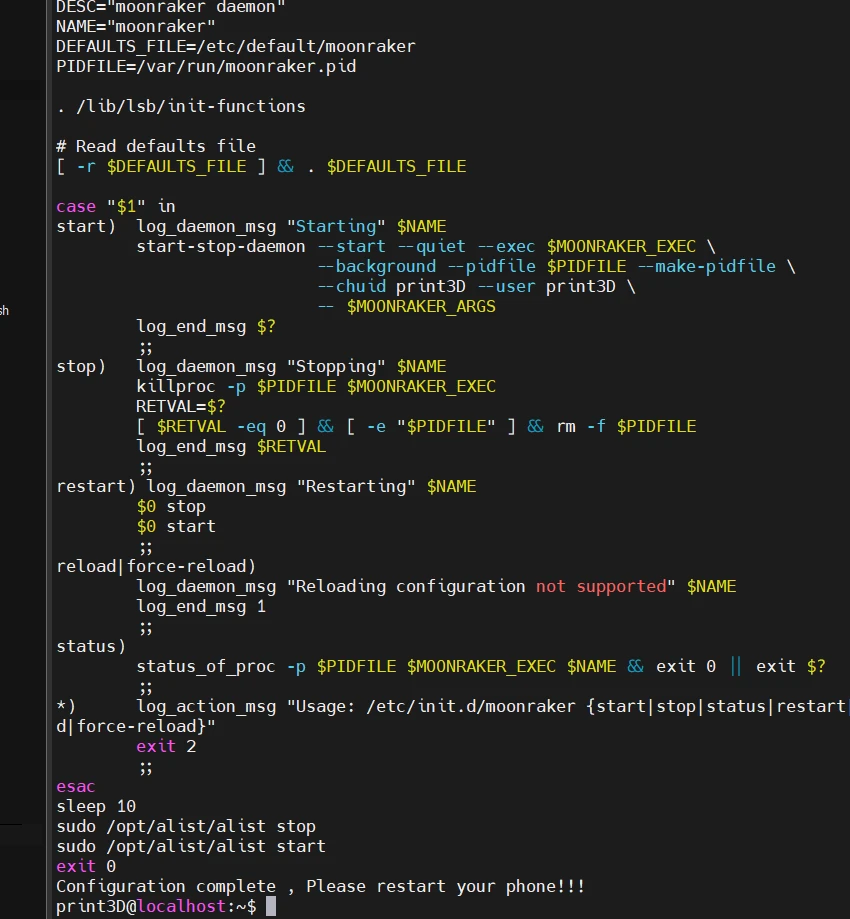

正常如图

关闭下位机电源

重启手机

打开XServer-XSDL

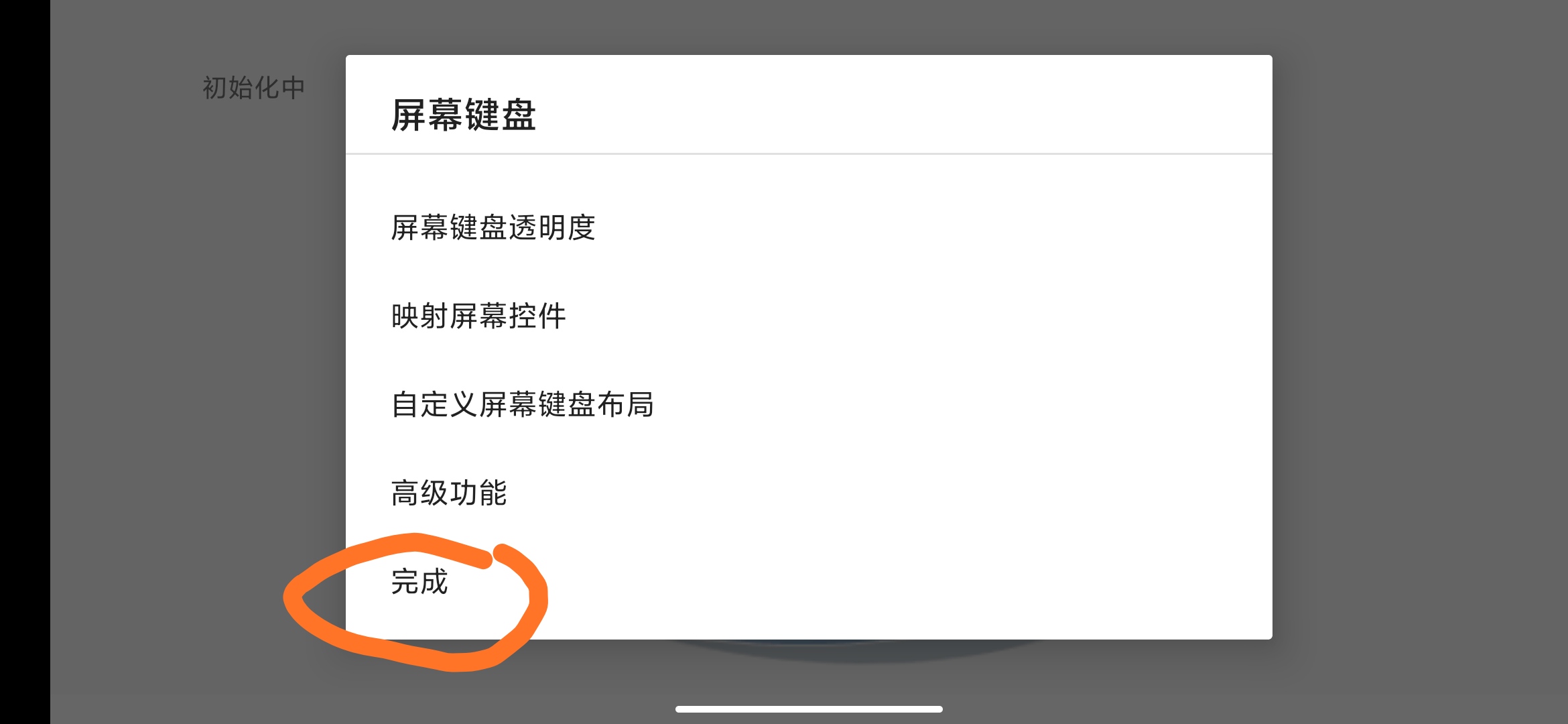

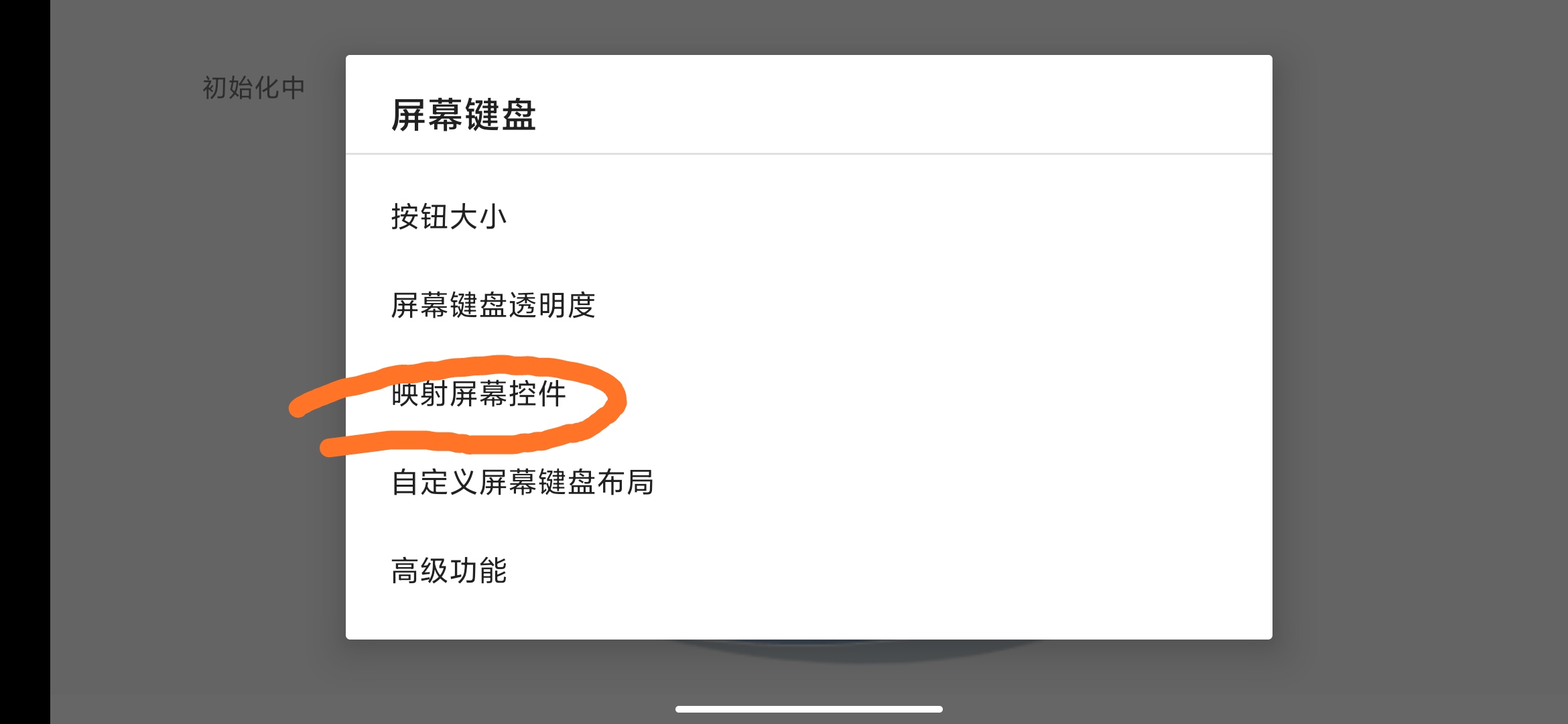

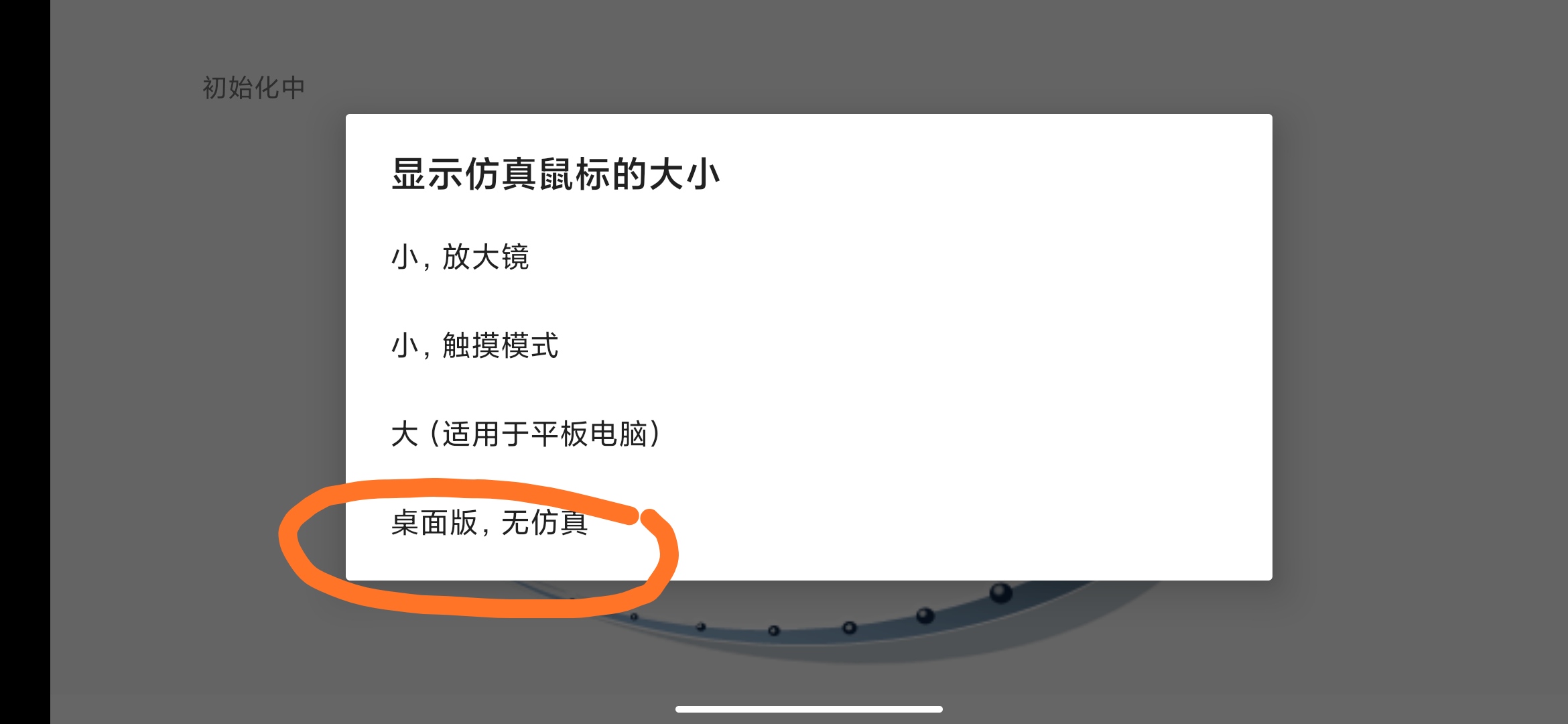

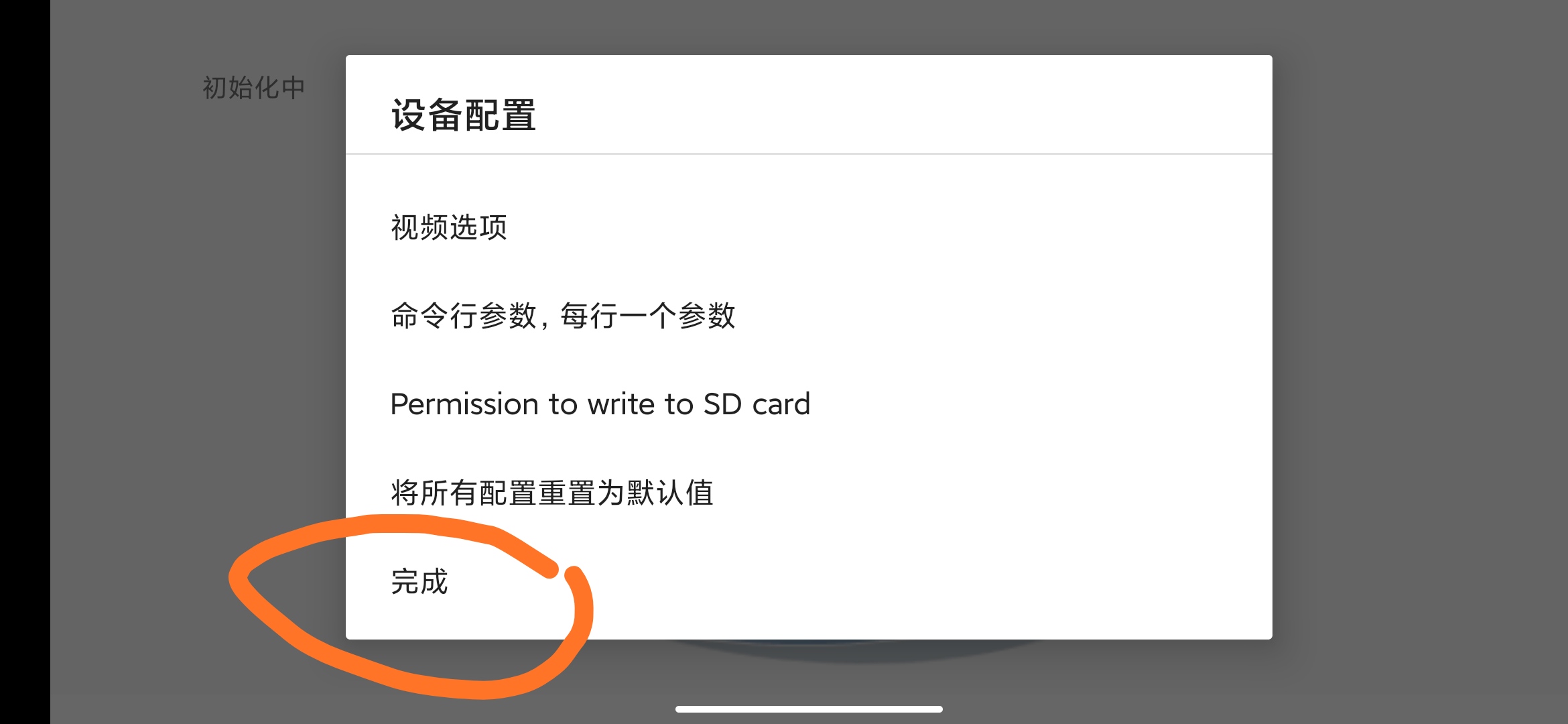

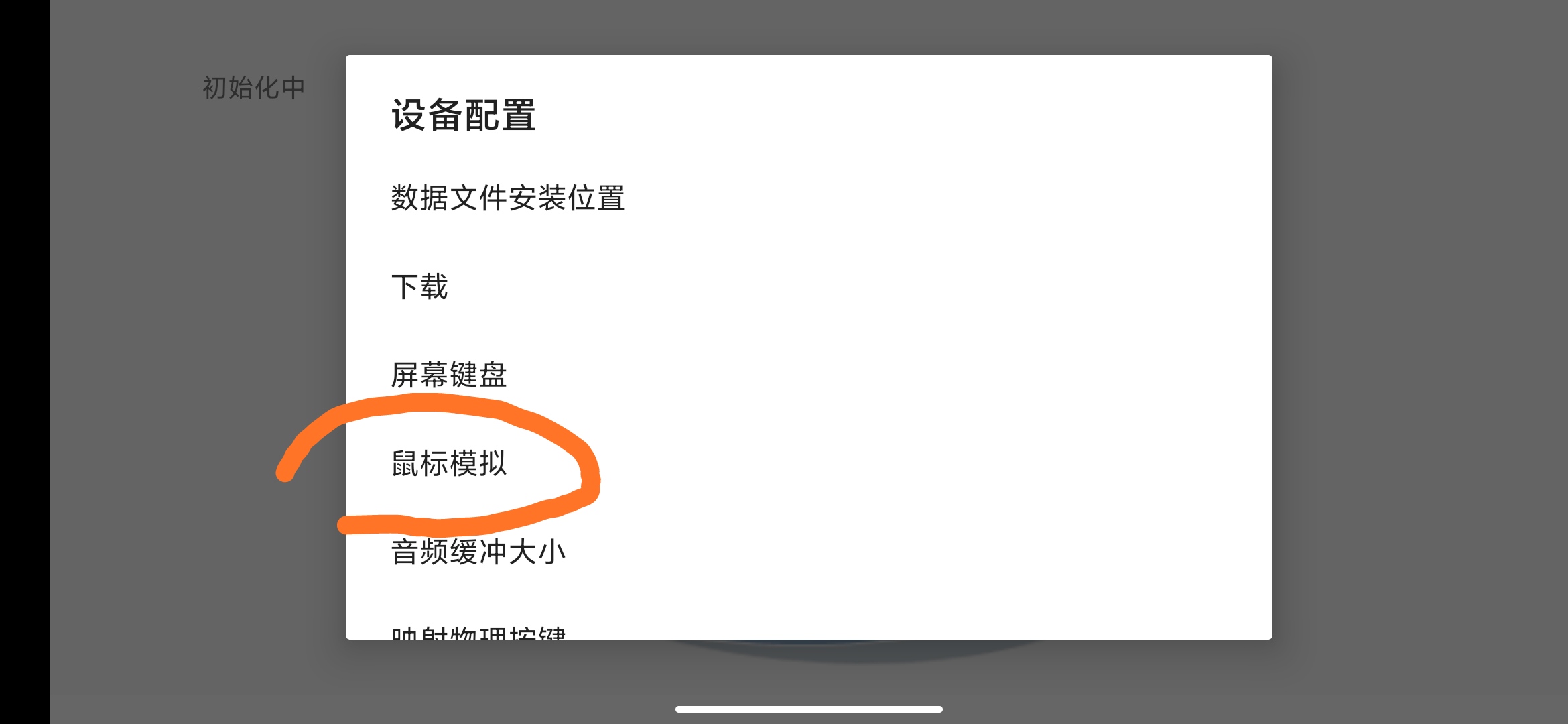

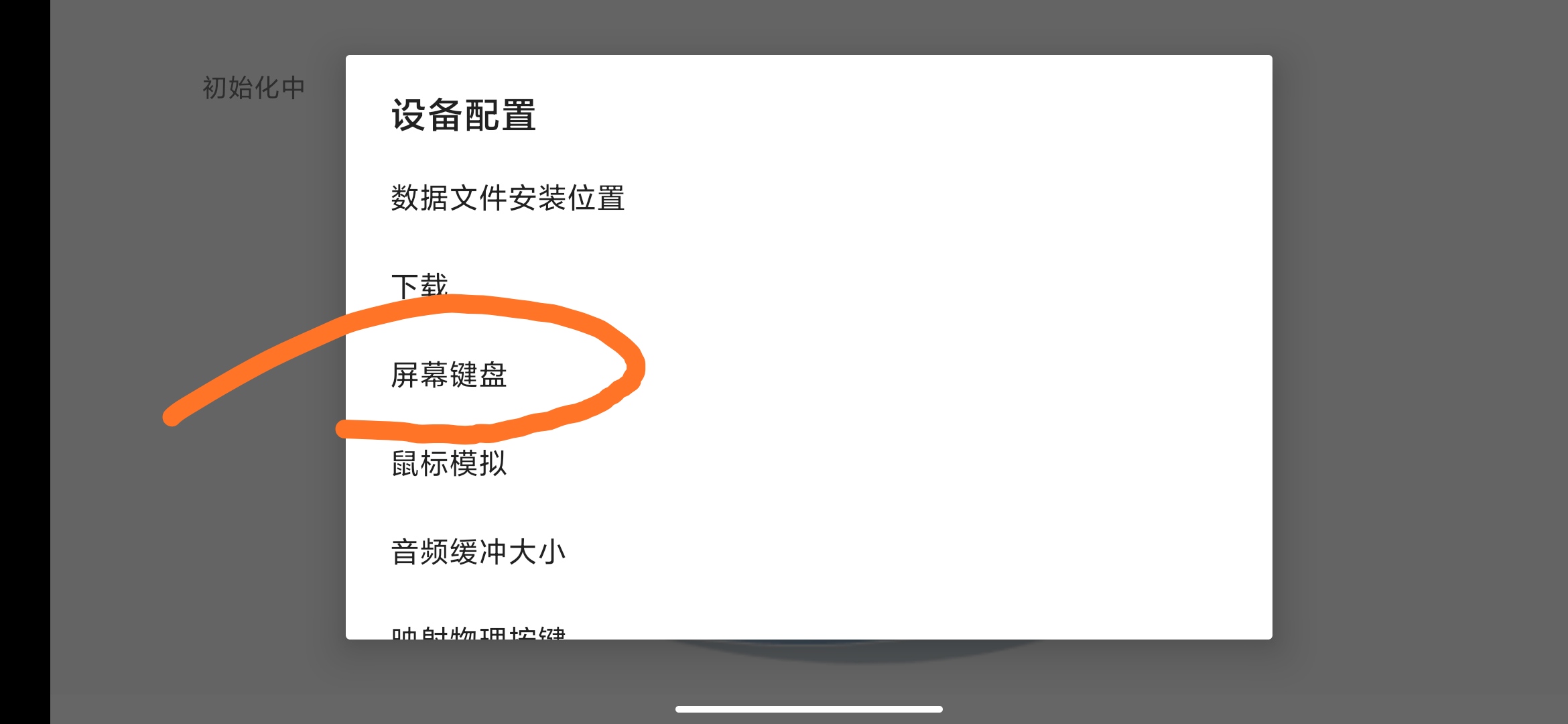

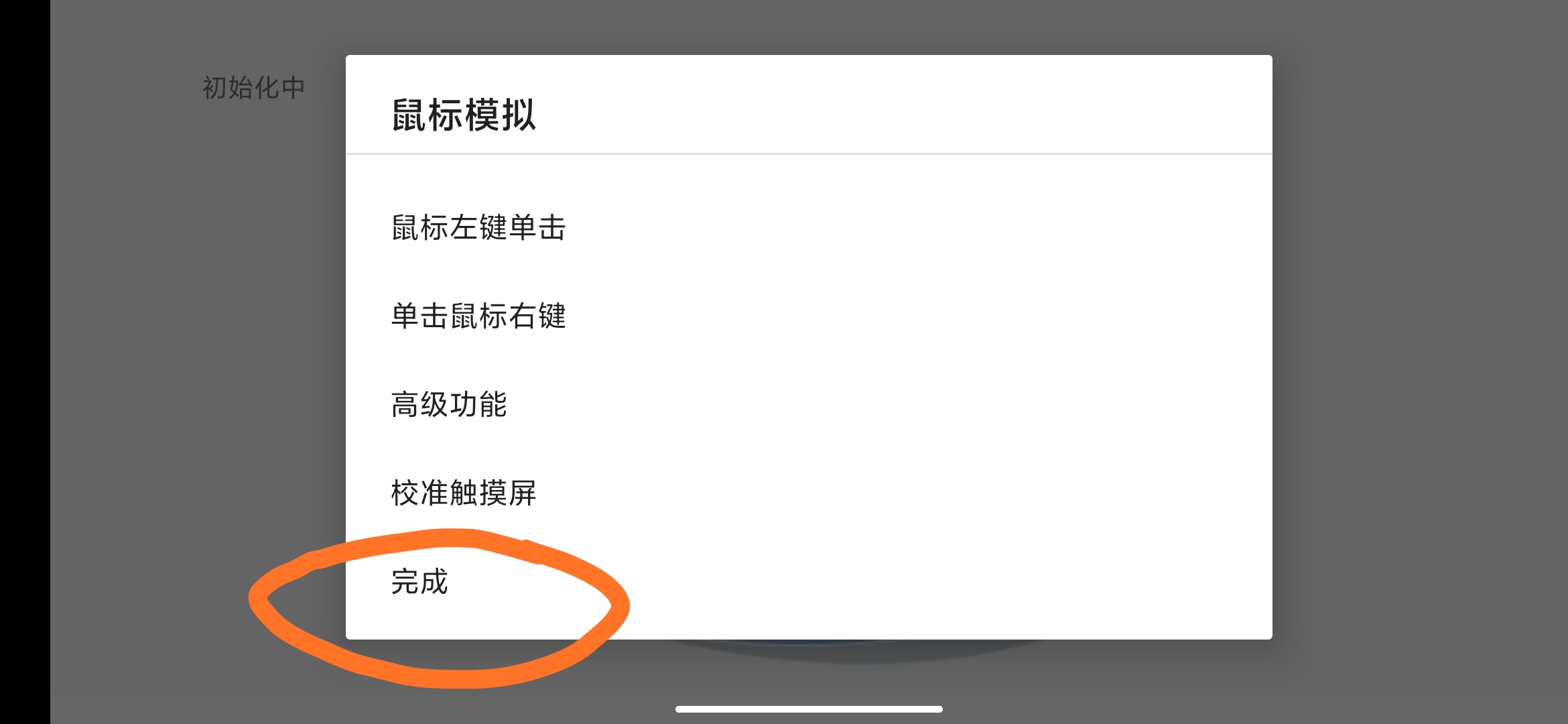

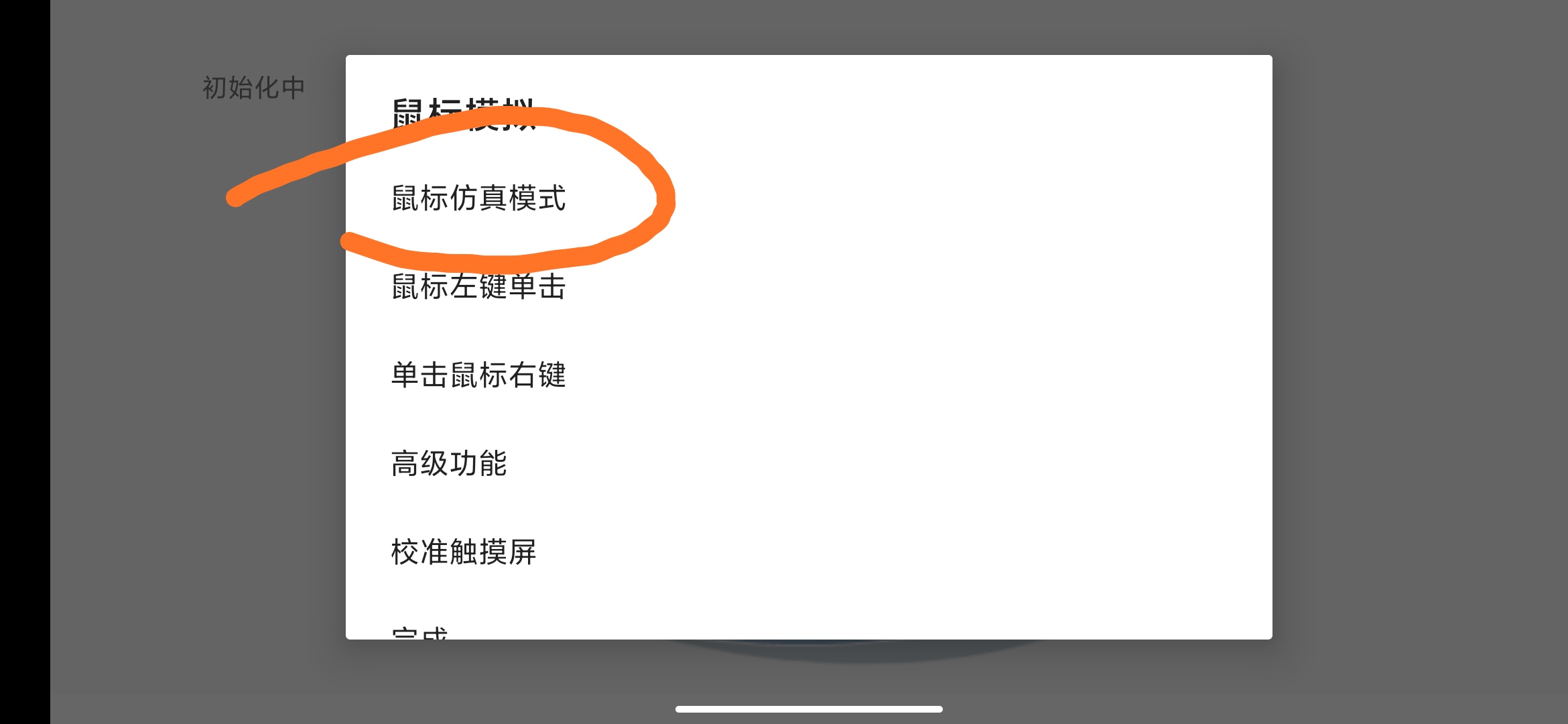

需要在第一次启动的界面点击屏幕上方 “更改设备设置” 按钮进入设置界面，依次点击“屏幕键盘”---“映射屏幕控件”---“取消三个复选框”---“完成”--- “鼠标模拟”---“鼠标仿真模式”---“桌面版，无仿真”---“完成”---“完成”。否则触摸无法使用。

第一次都很快的，第二次就会久很多，跟男人一样。如果错过了第一次启动的界面设置，关闭XServer-XSDL后台运行后再次启动XServer-XSDL即可。

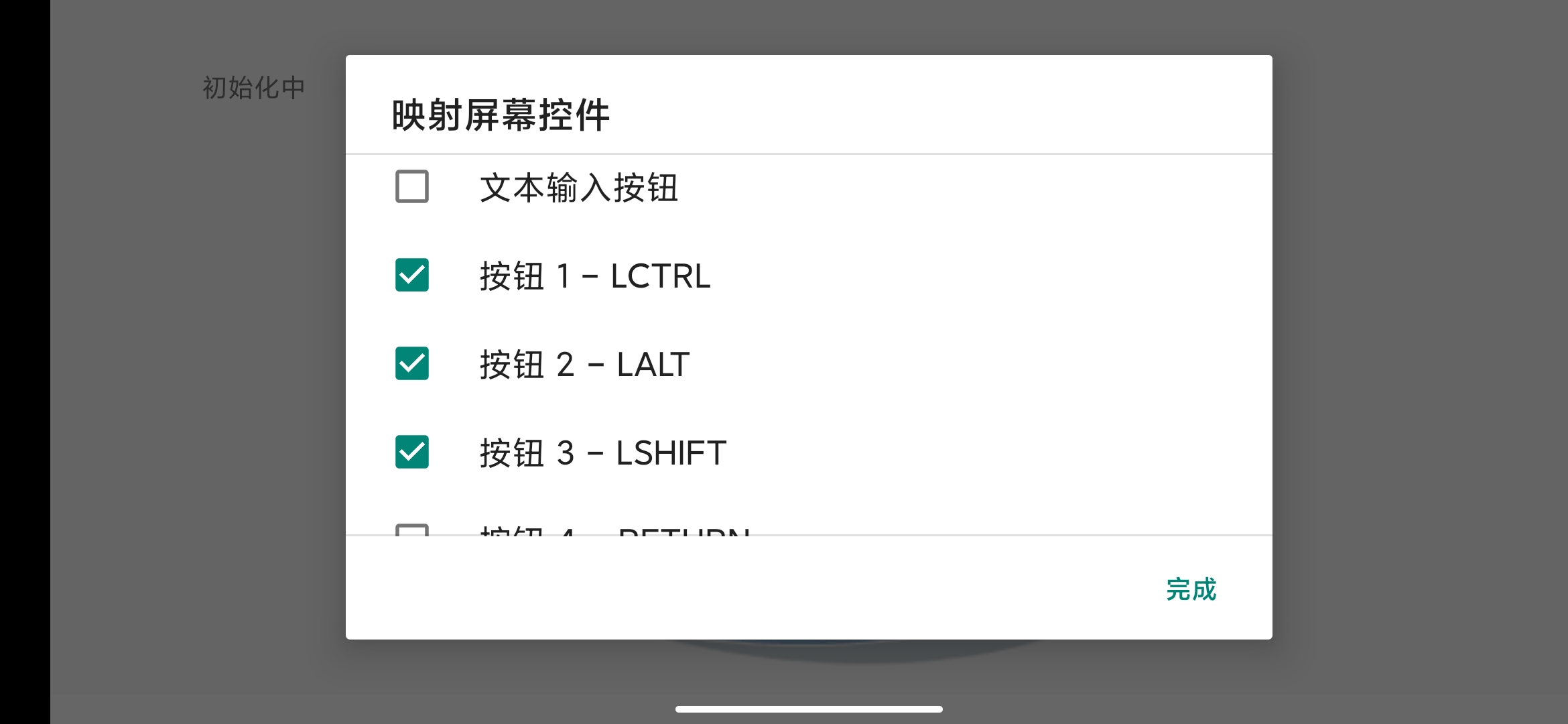

取消这三个复选框点完成













下位机主板通电连接手机

打开klipper for Android（octo4a）确定连接下位机

打开Linux deploy点击启动

如果下位机已经刷好klipper固件（一般来说买下位机的时候卖家都会提前刷好klipper固件，买之前跟卖家确认一下），此时不出意外的话就大功告成了。

klipper大功告成

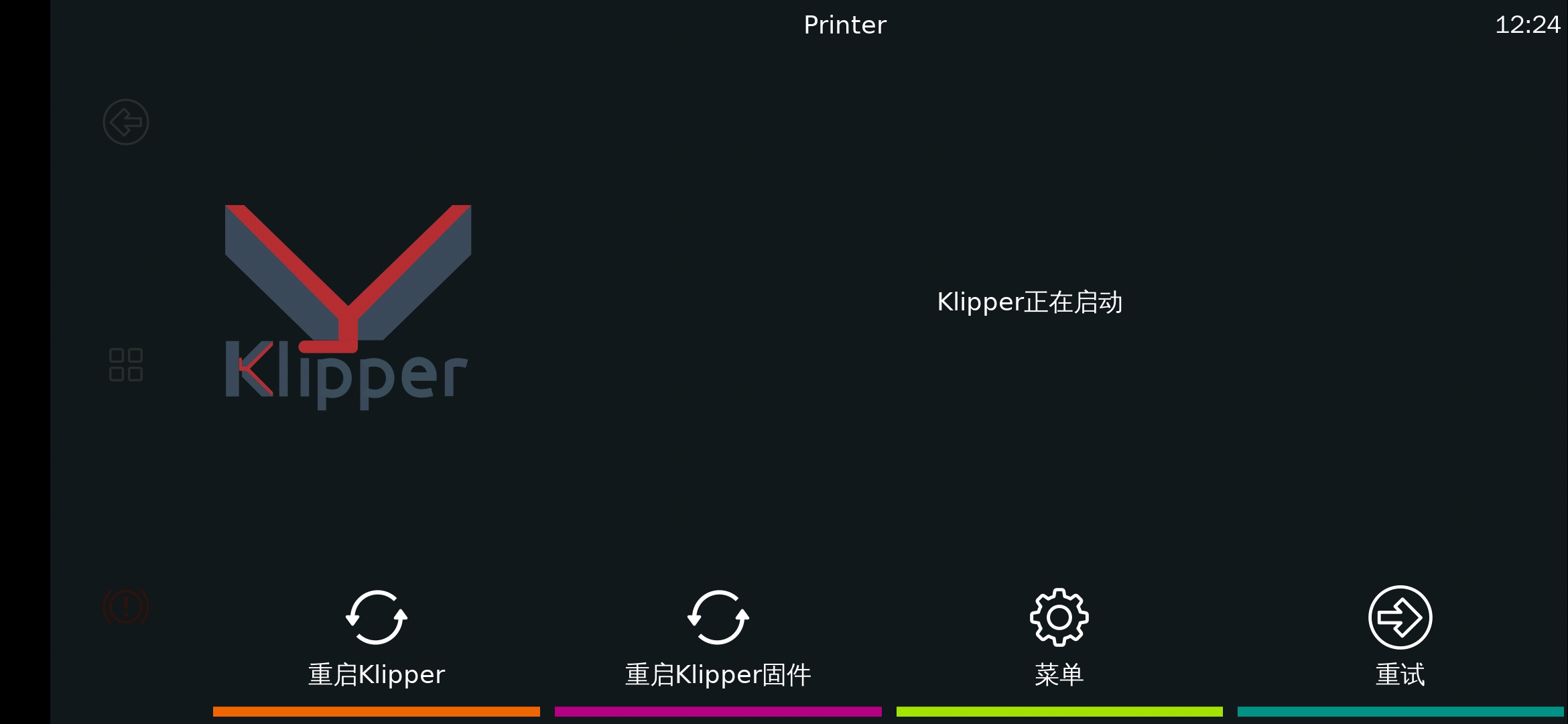

如果出现这种情况或者报错，请关闭下位机主板电源，停止Linux deploy，等几秒后重新上电连接手机，打开Linux deploy点击启动

此时可以在浏览器输入你的IP地址打开fluidd界面

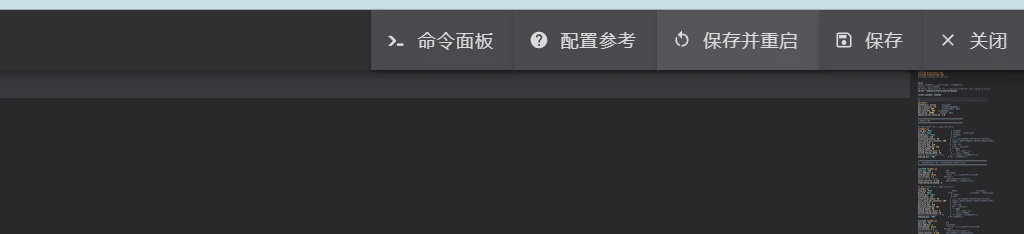

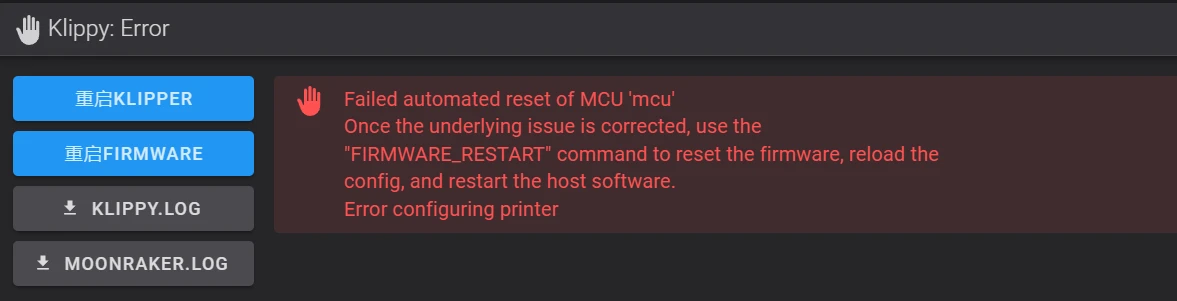

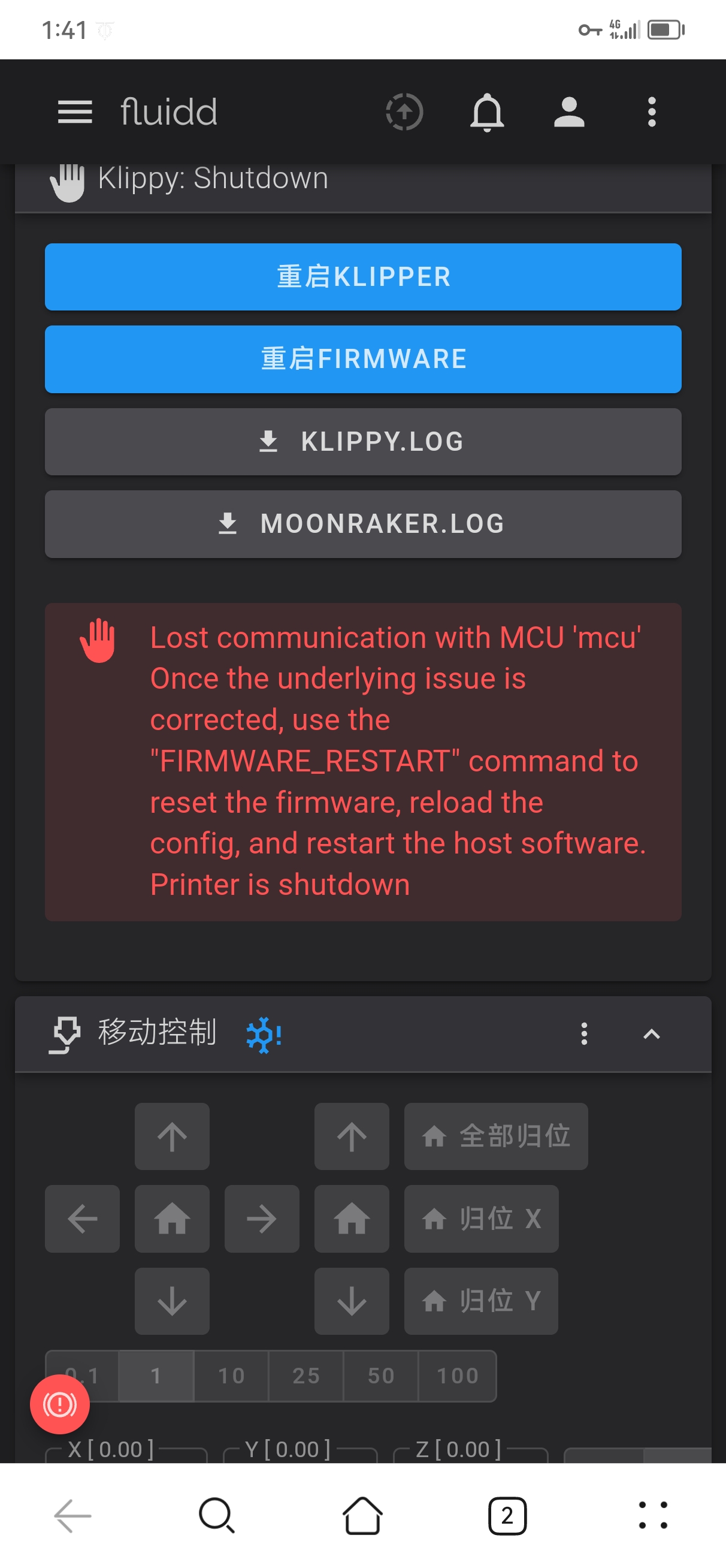

编辑配置文件点保存并重启后可能会出现下面的报错

编辑配置文件点保存并重启后可能会出现下面的报错

再点击一次重启KLIPPER就可以了

再点击一次重启KLIPPER就可以了

至此klipper安装完成

四、配置远程管理和远程摄像头

1、配置远程管理ZeroTier One

可以参考B站这位大佬的视频https://www.bilibili.com/video/BV1hK4y1L7ND/?spm_id_from=333.788.recommend_more_video.0&vd_source=1c36db546596f772d80e3007f42438e2

打开官网https://www.zerotier.com/

先注册一个账号。

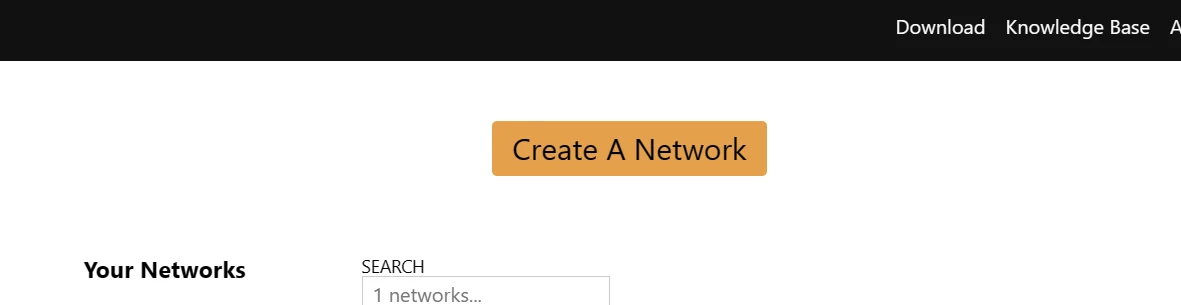

再创建一个网络



点击粉红色的复制网络ID

回到手机打开ZeroTier软件

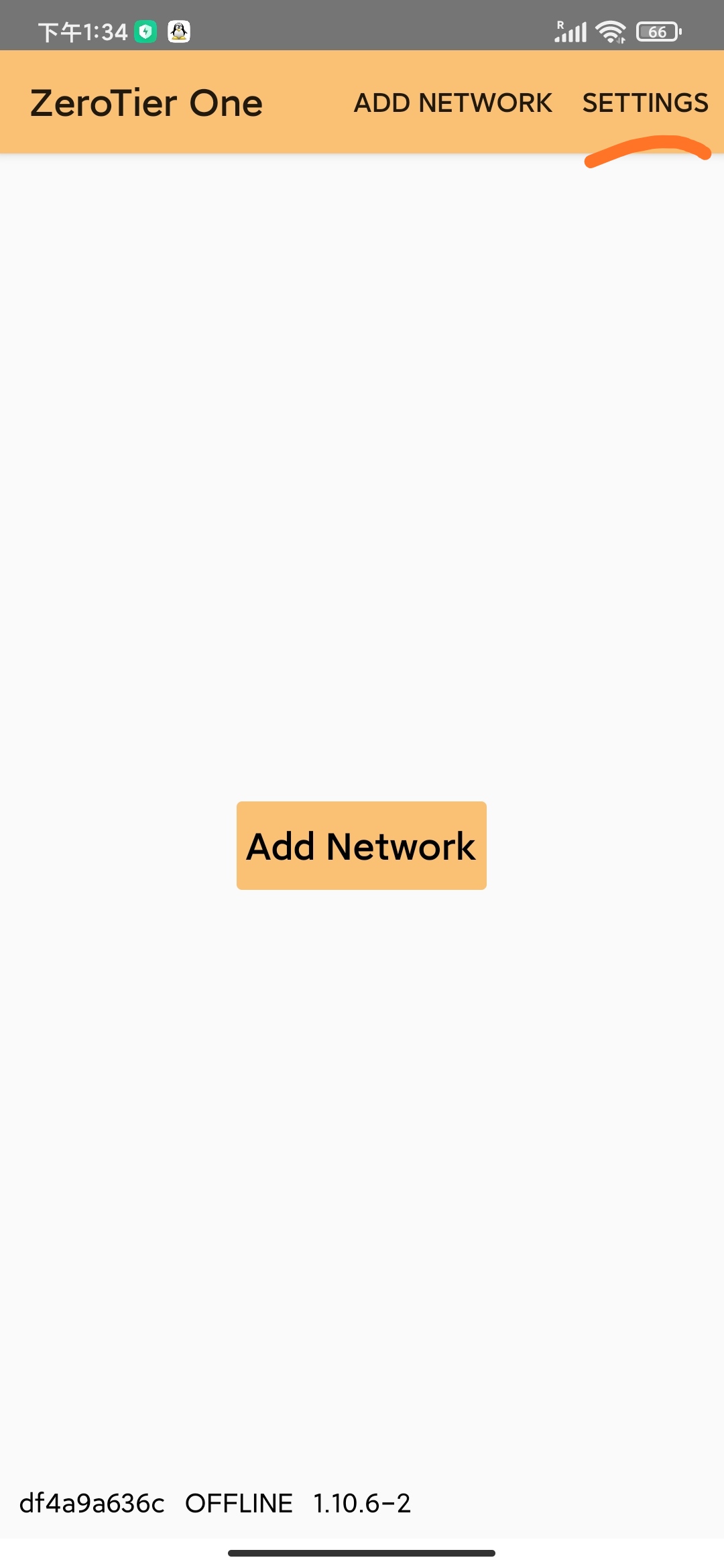

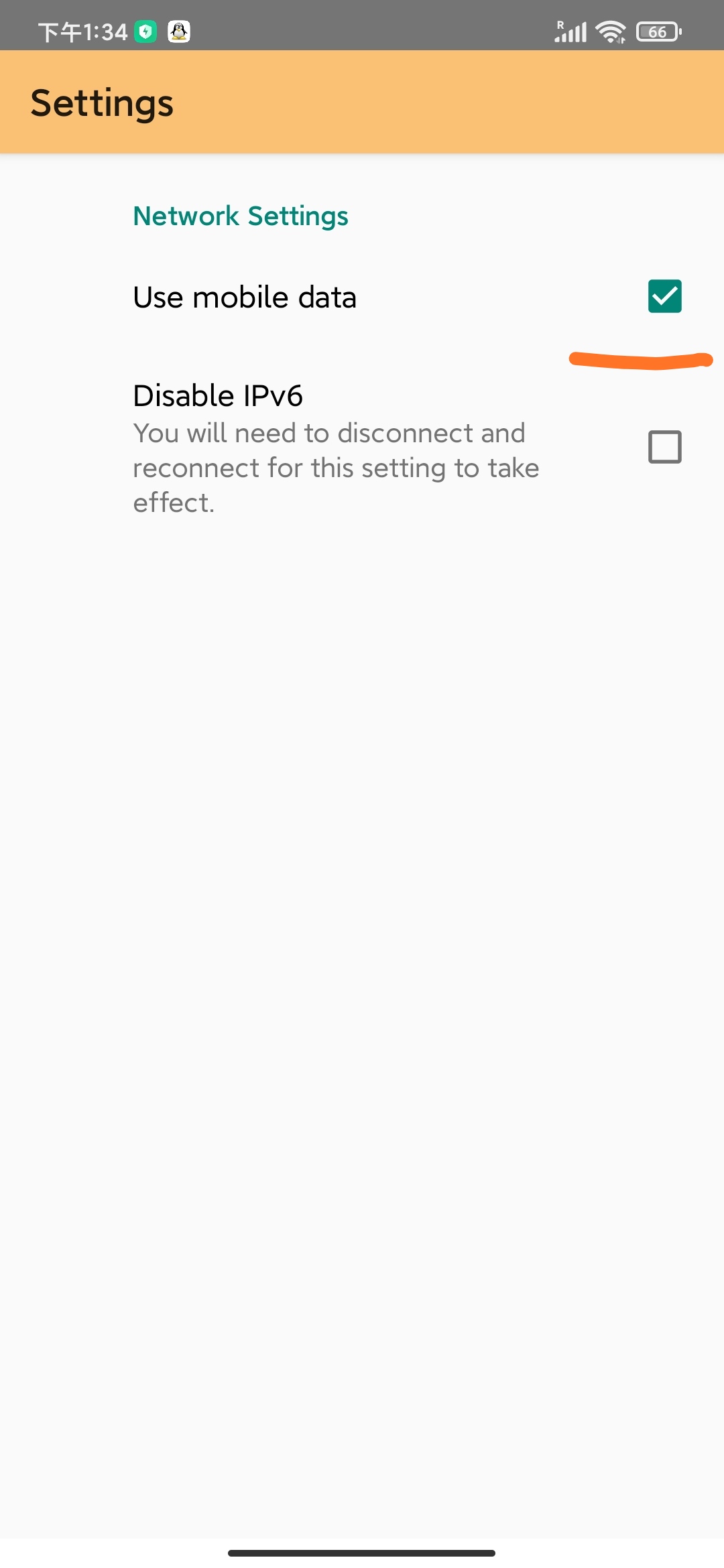

点击设置

勾选这个后返回

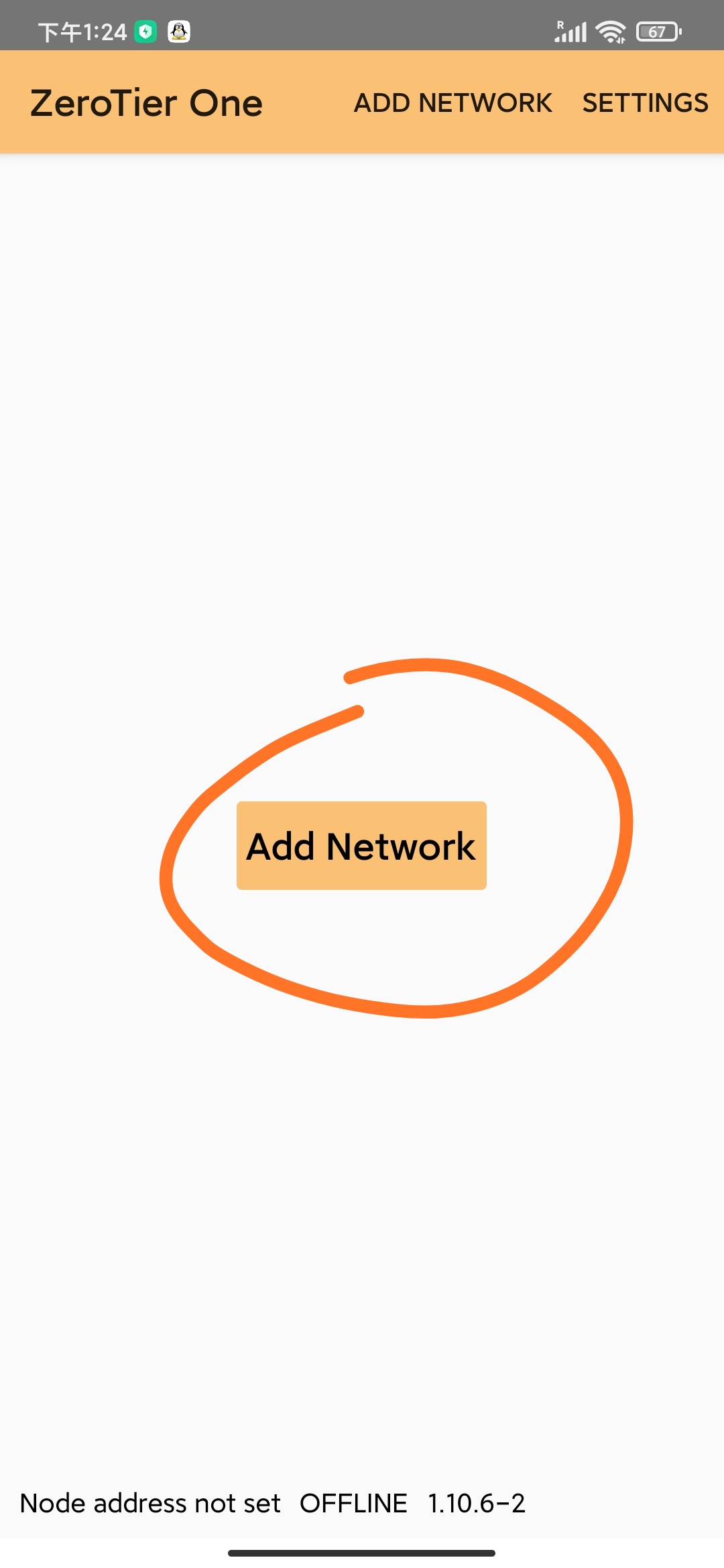

加入网络

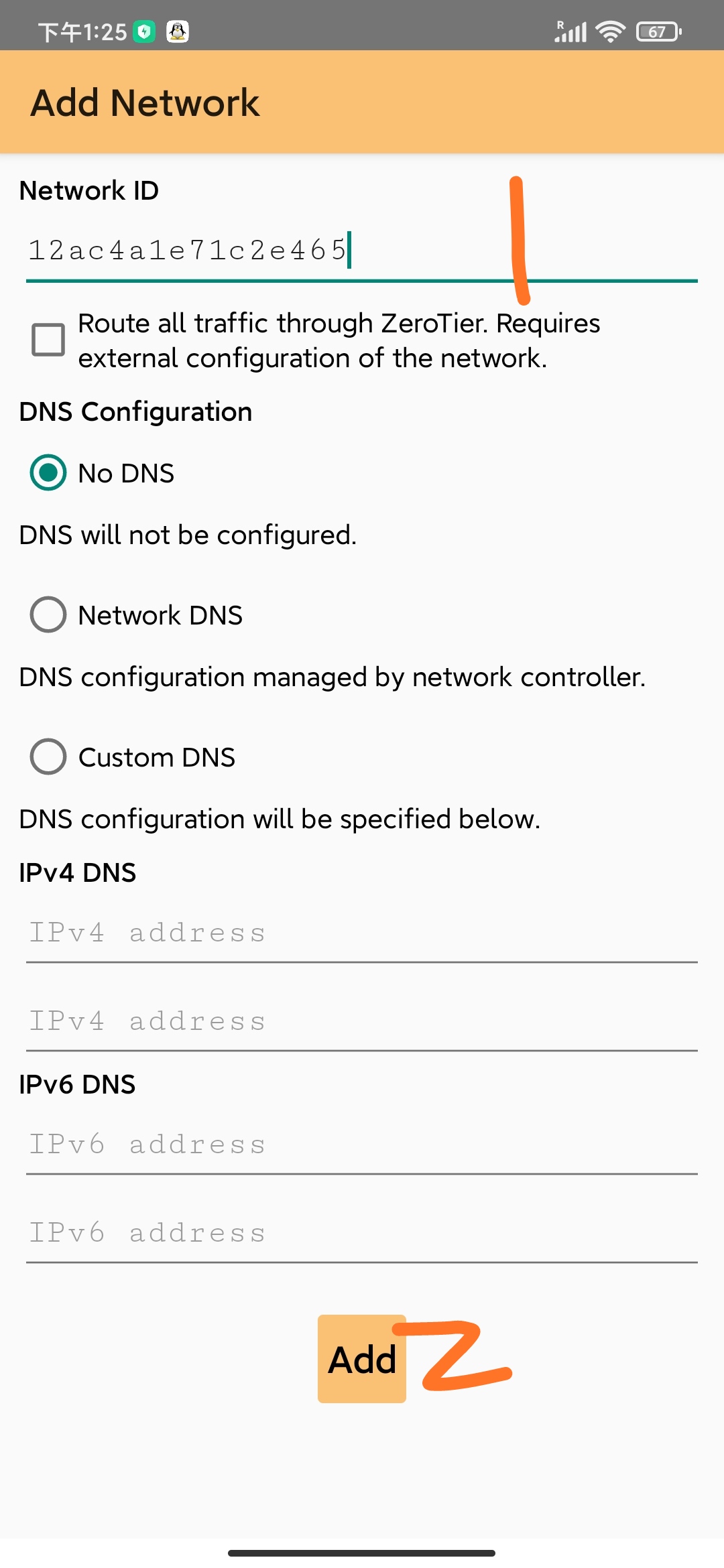

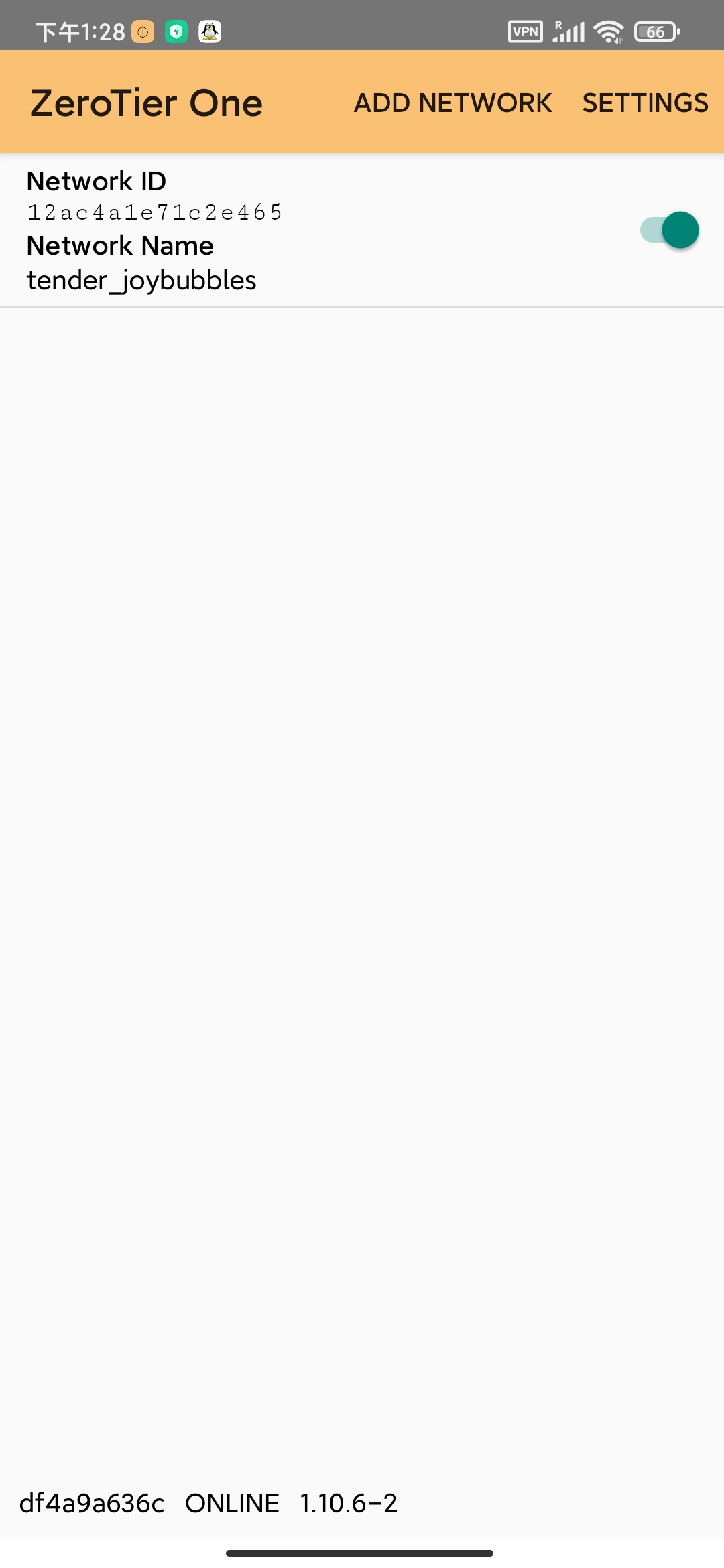

输入网络ID后点ADD



回到电脑浏览器，点击打开你创建的网络ID，

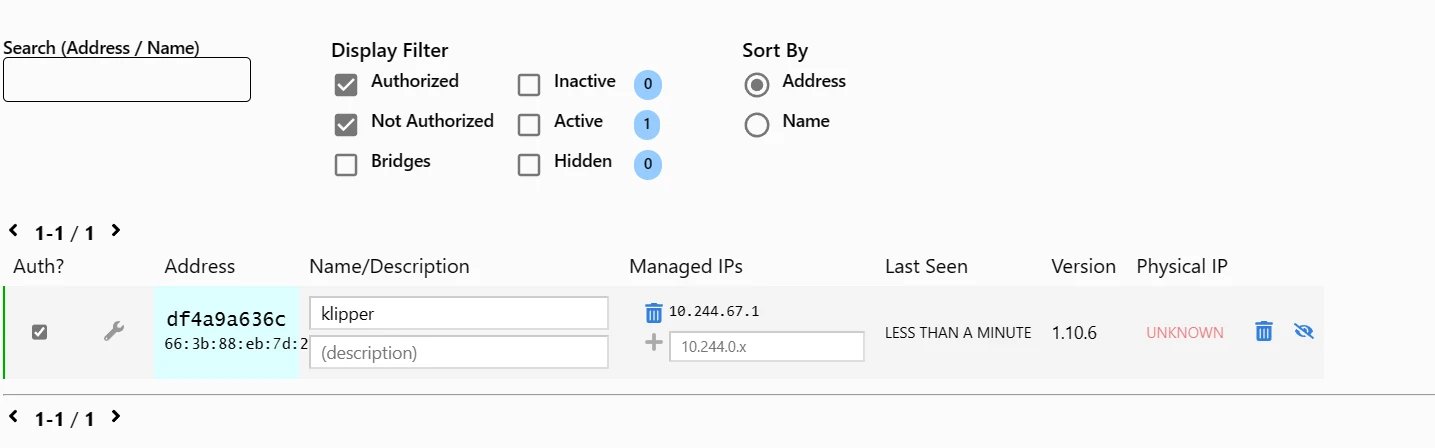

这里勾选允许加入的请求，IP地址自己可以更改最后一组的数字，我这里改为了1，方便好记

同理，在你自己在用的手机上也安装ZeroTier One，同样的步骤加入该网络ID。

此时两台手机都打开这个网络连接开关，在你自己手机浏览器中输入旧手机的虚拟IP地址，我这里是10.244.67.1，就能访问fluidd界面了，可以将该网站书签添加到桌面，方便访问。

主要看我这里用的是流量，我这里没有连接下位机，所以显示报错

远程管理配置完成

2、配置远程相机

手机打开AirDroid软件（这个软件有每个月200M流量的限制，超出要充值，我测试过了，就偶尔查看一下打印画面流量是完全够用的）

先注册一个账户登录

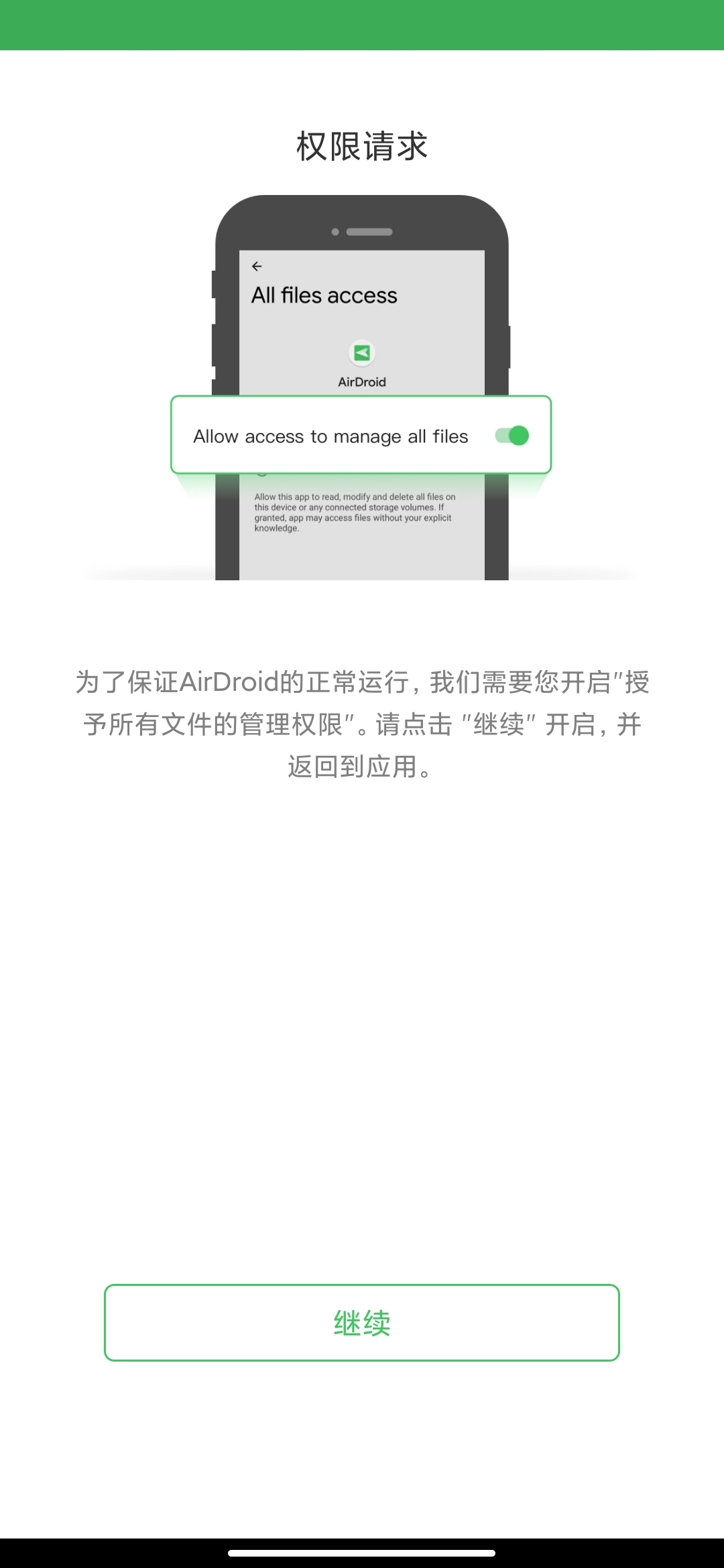

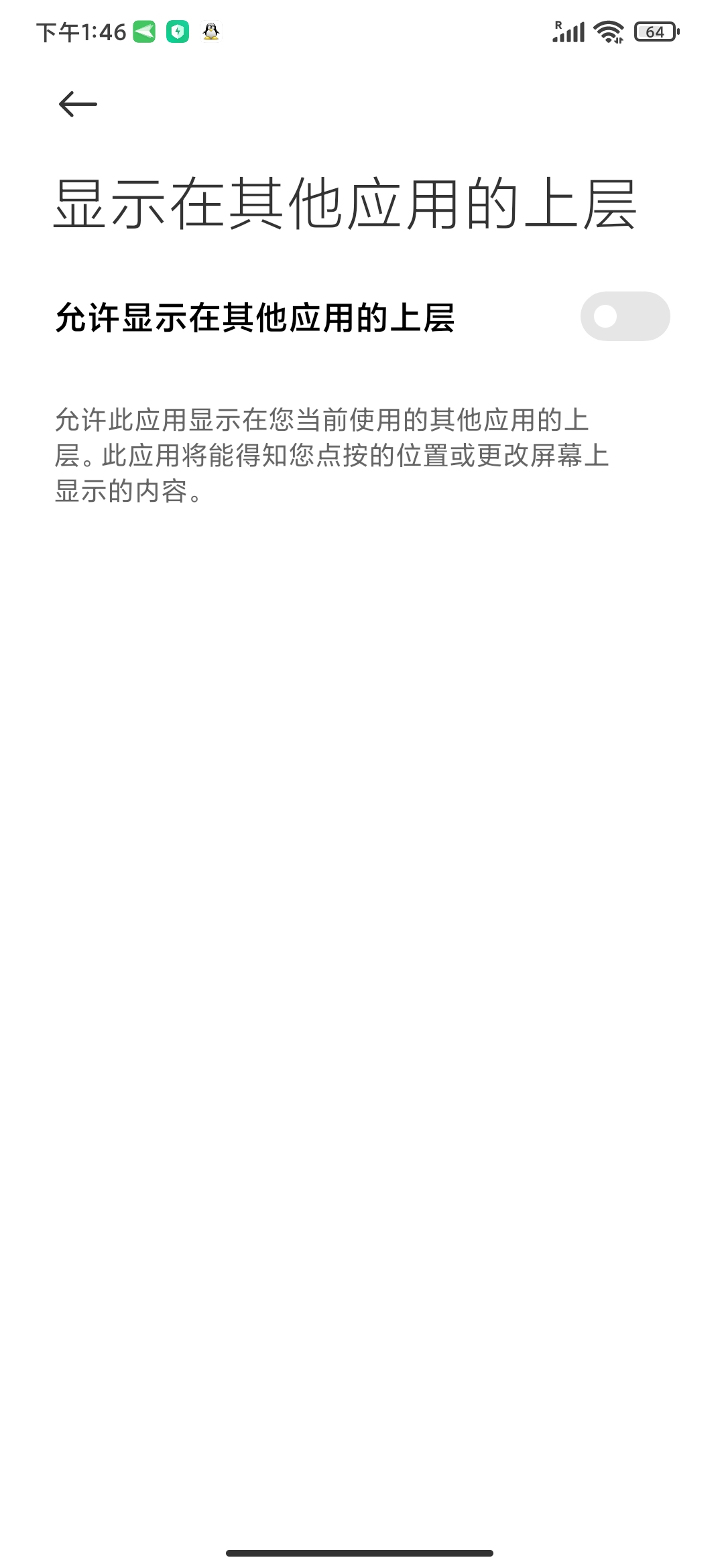

然后就是各种给权限

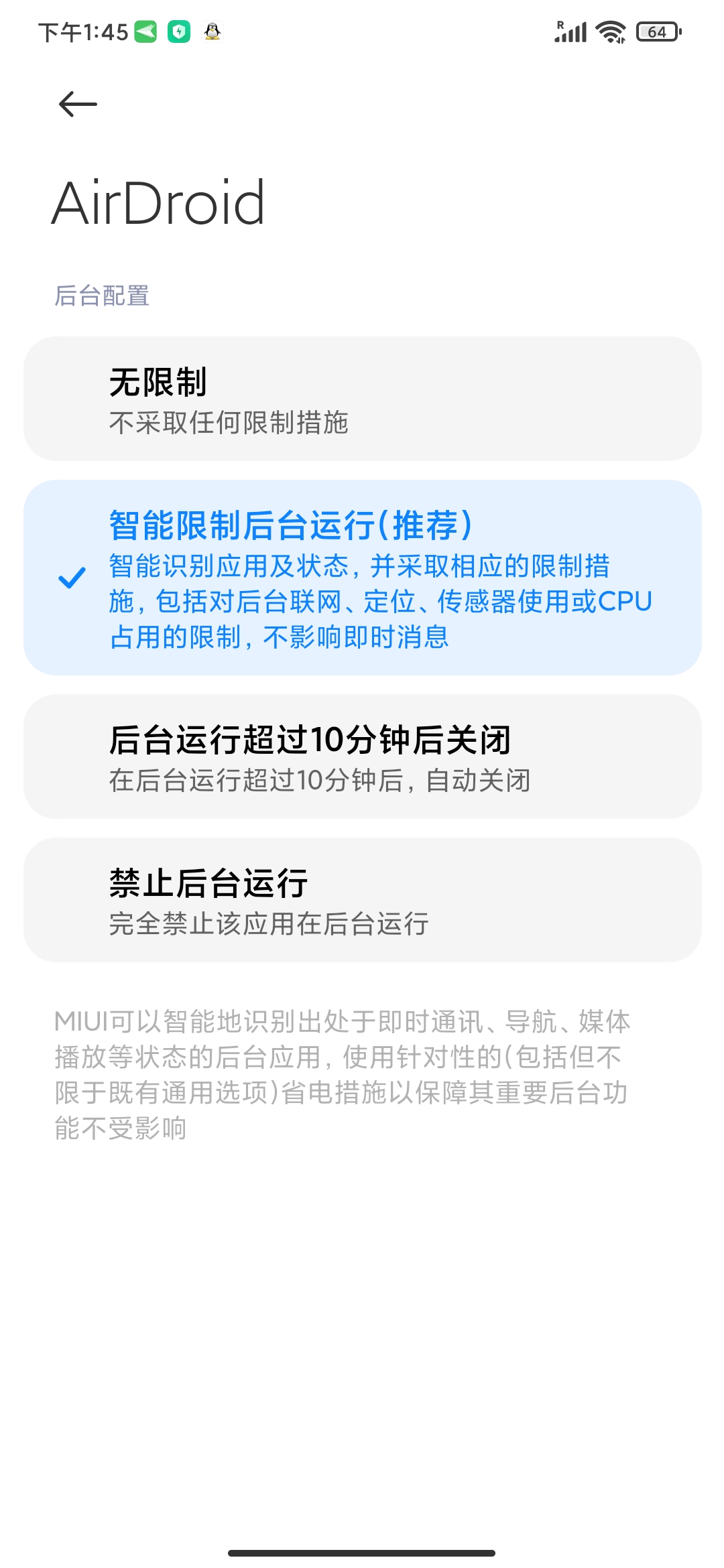

无限制

允许

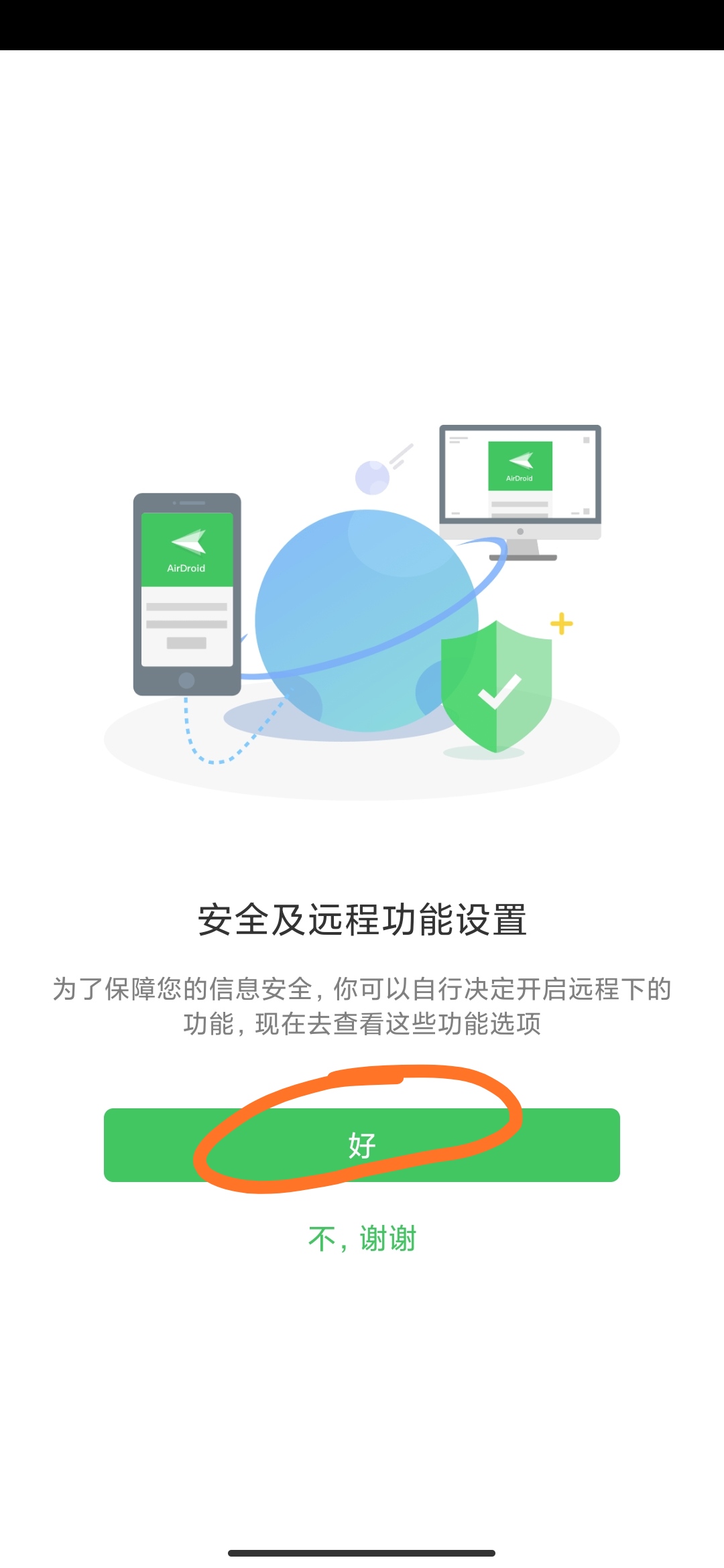

点好

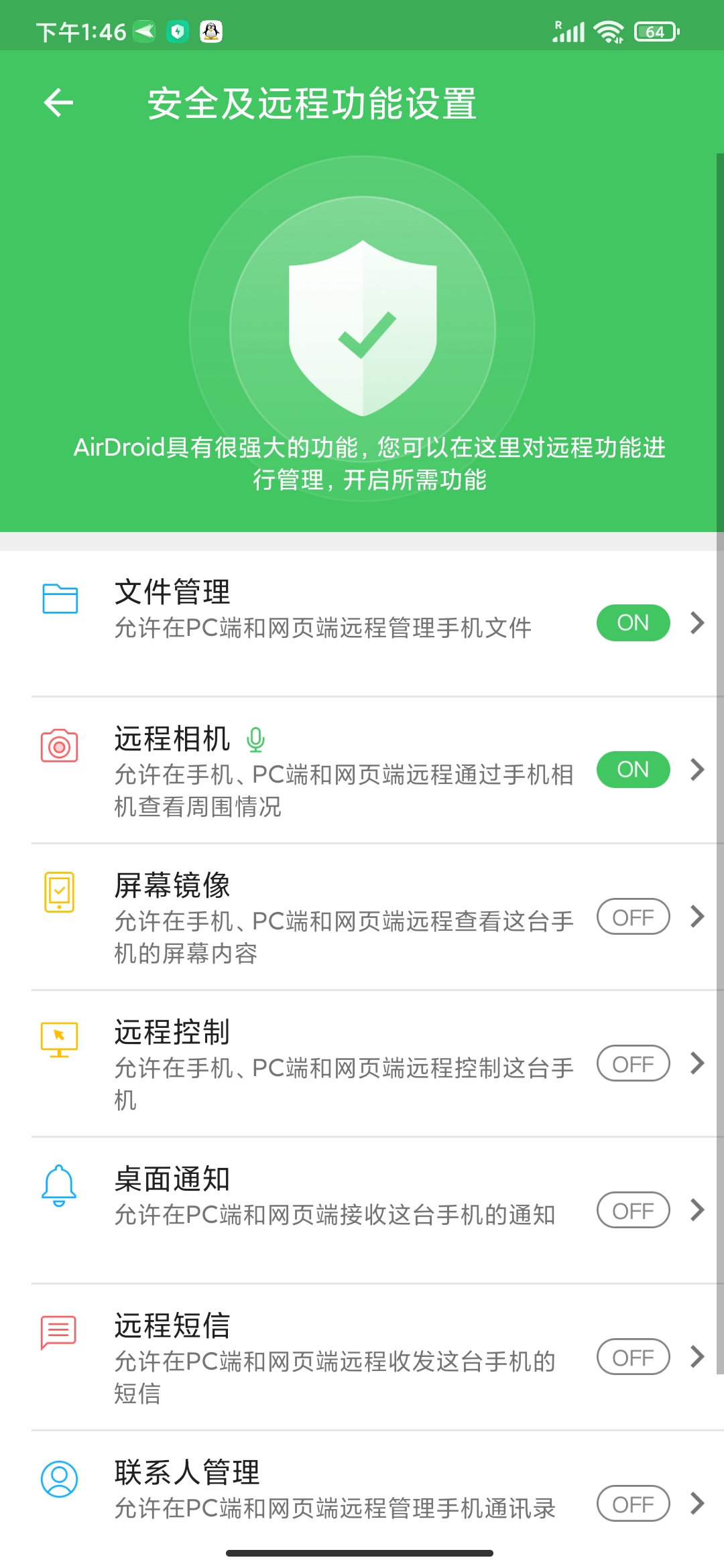

我们只需要打开远程相机就可以了

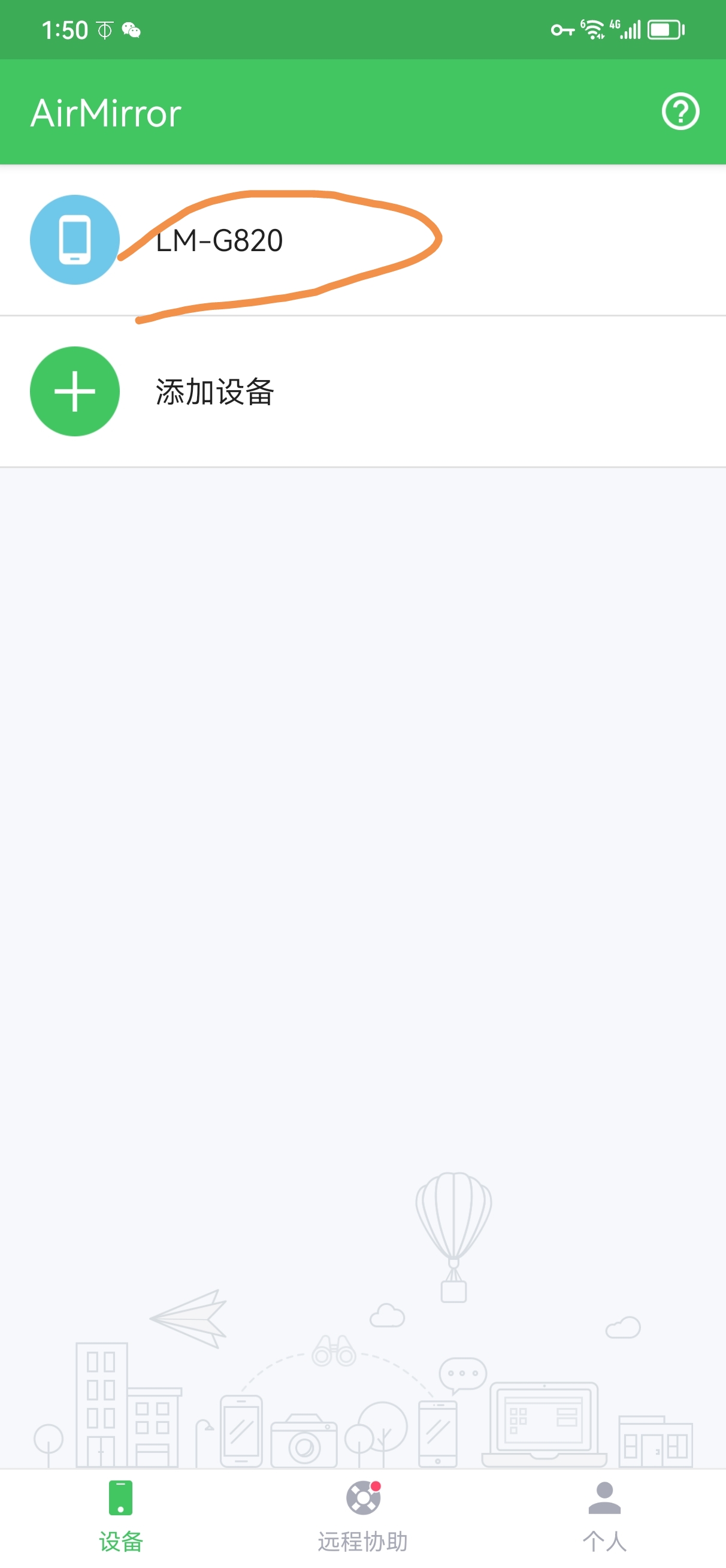

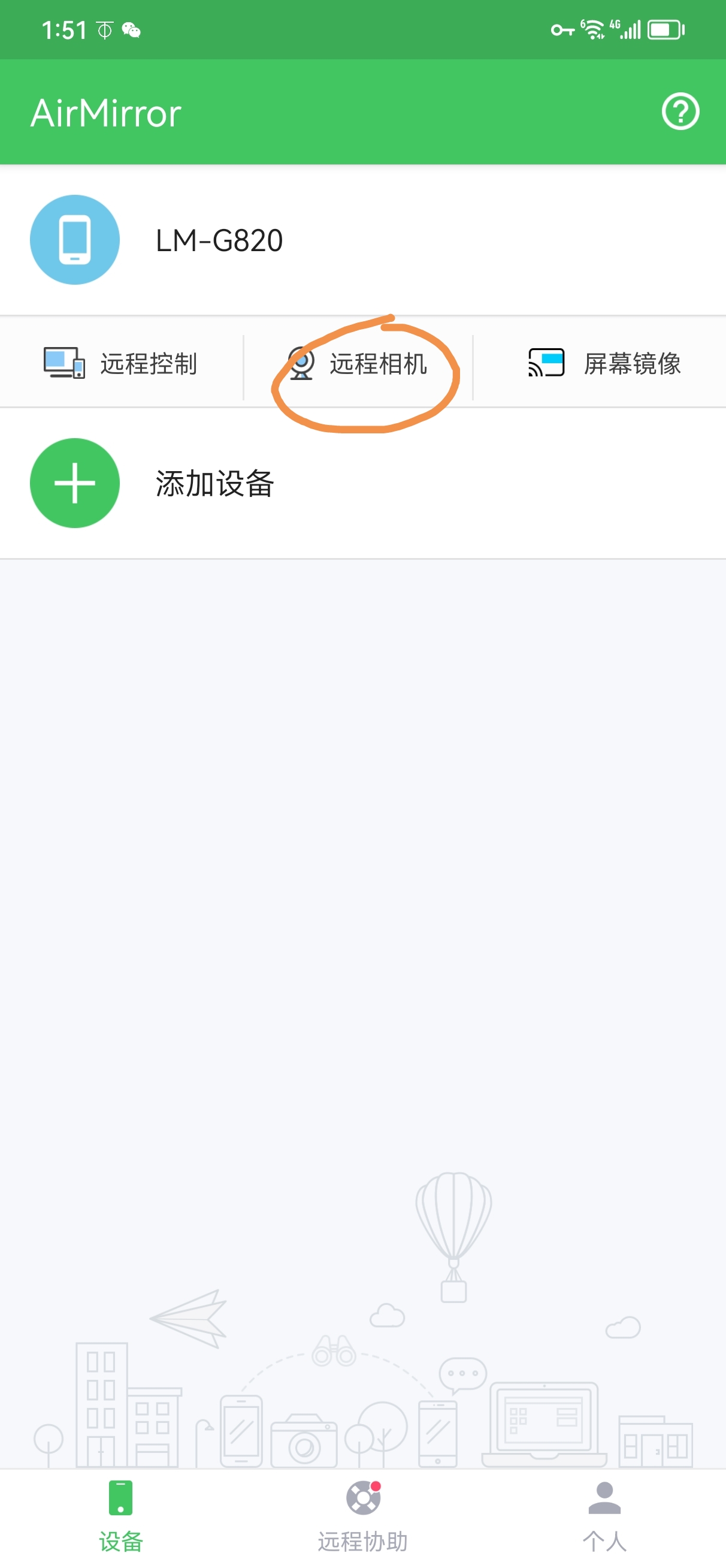

回到你自己的手机上安装并打开AirMirror







至此远程相机配置完成。如果你手机电池性能好，并且不是很长时间打印的话，你可以选择先冲好电再打印，现在手机都是快充，而且这个程序设置好息屏时间5分钟，klipperscreen也设置息屏5分钟是不怎么费电的，我测试我的手机冲好电可以玩一整天，跟日常使用手机电量差不多。如果你打印较多并且很需要一直使用alist功能那么请继续下面的步骤。

五、供电解决

供电可以分三种：

第一：省心无线充电方案，固定好无线充电板，连接好定时插头，设置好充电时间就可以了。

第二：把OTG线中间剥开一小节，里面应该有4根线，剪断里面红色和黑色两根线（如果下位机需要上位机供电的话就不要剪断，一般来说下位机都不需要上位机供电的），红色是正极黑色是负极，把这两根线连接到对应的电压充电头上，接上定时插头。注意打印中途能否通电充电，我之前用拓展坞充电接通电源会中断打印，这个可自行测试。

第三：如果是type-c接口可以网购一个边充电边OTG的拓展坞。注意打印的时候不要插入电源充电，会中断打印的。打印前提前开始充电没问题。拓展坞应该可以接入加速计模块，这个我没测试过，有测试过的机友可以反馈一下。

六、软件下载地址：

链接：https://pan.baidu.com/s/1QYlILdvUCT8vPDqSHQ3Pxw?pwd=3ddd

提取码：3ddd
