SSD20X 平 台 LCD 屏 的 配 置 主 要 涉 及 两 个 结 构 体 :MI_PANEL_ParamConfig_t 、 MI_PANEL_MipiDsiConfig_t 和他们定义在:project/release/include/mi_panel_datatype.h。

RGB 屏

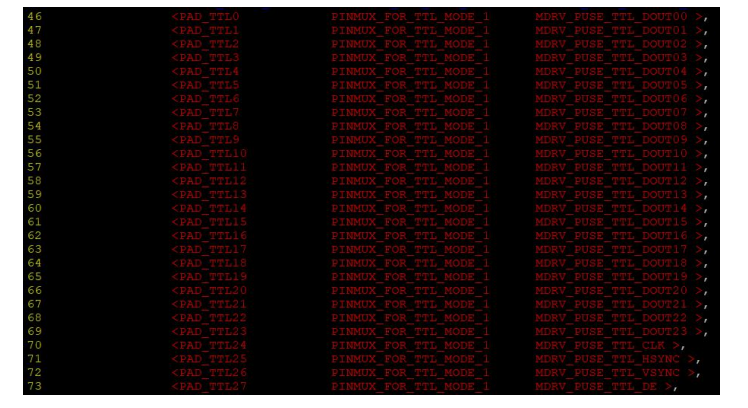

 配置 PAD 为 TTL 模式: # vi infinity2m-ssc011a-s01a-padmux-display.dtsi

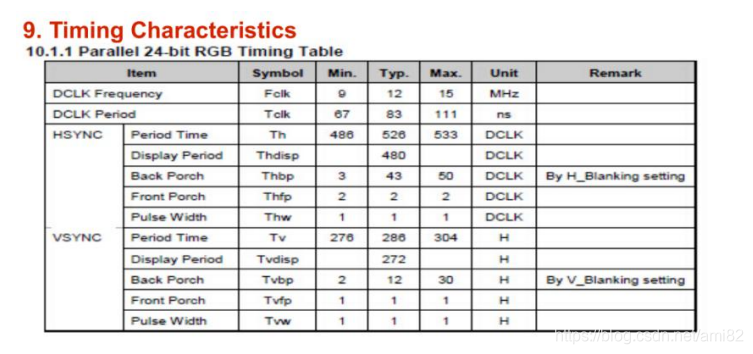

 从屏幕的数据手册中获得时序表：

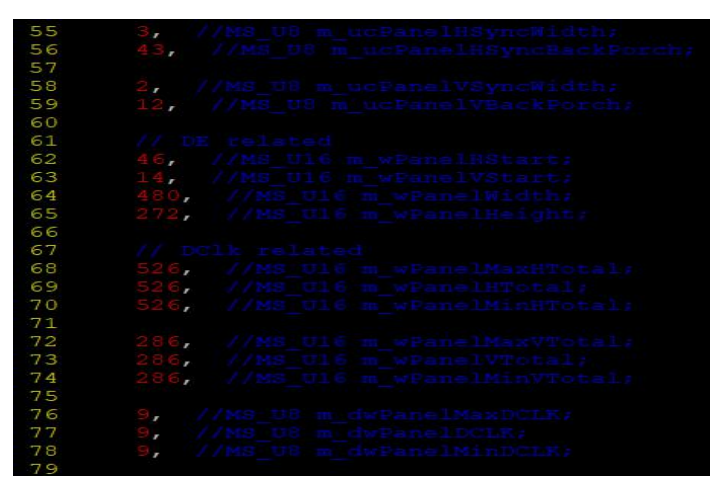

 修改屏参 下载 test/JpegPlayer.rar 并解压，找到 SAT070CP50_1024x600.h，在其基础上根据屏 幕实际参数修改对应数据：

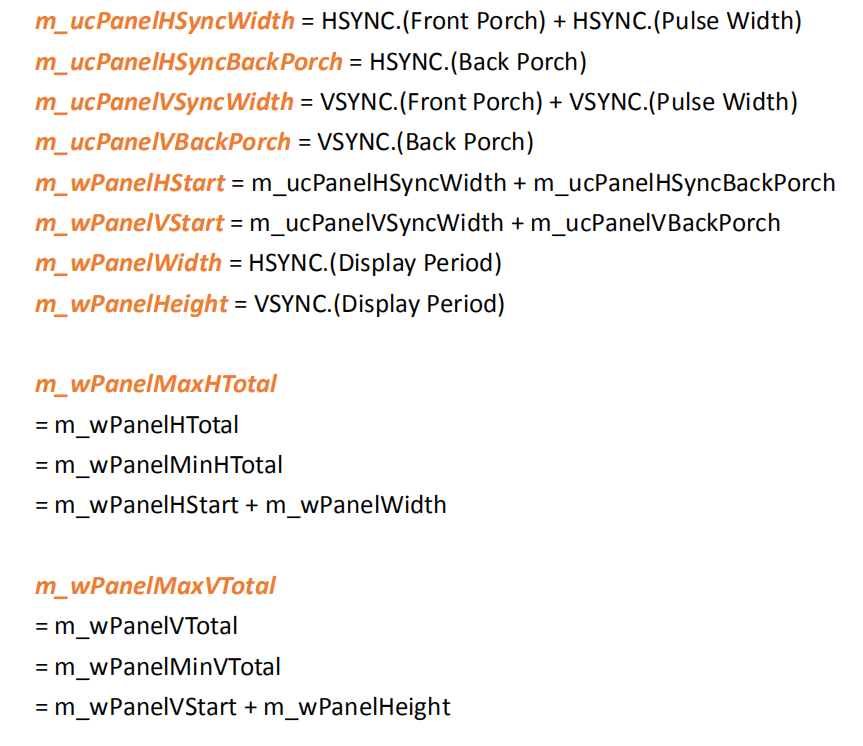

关注以下变量的值：


(DCLK Frequency).min <= m_dwPanelMaxDCLK <= (DCLK Frequency).max

 修改 swap 的值

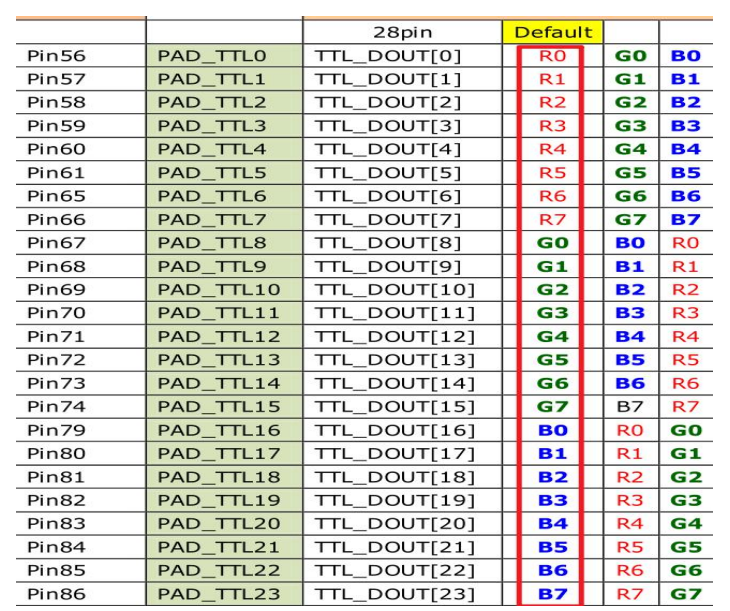

默认情况下各个 TTL 引脚与 RGB 对应关系如下：

如果实际连线不是默认的连线，则需要修改 swap 值。需要关注以下 4 个值：
m_bPanelSwapOdd_RG，其值为 0 或 3 时，对应 R；值为 1 时，对应 B；值为 2 时，对应 G；

m_bPanelSwapEven_RG，其值为 0 或 2 时，对应 G；值为 1 时，对应 B；值为 3 时，对应 R；

m_bPanelSwapOdd_GB，其值为 0 或 1 时，对应 B；值为 1 时，对应 B；值为 2 时，对应 G；

m_bPanelSwapEven_GB，其值为 0 时，RGB 高低位不反转；值为 1 时，RGB 高 低位反转；

在高低位不反转的情况下，引脚对应关系如下：


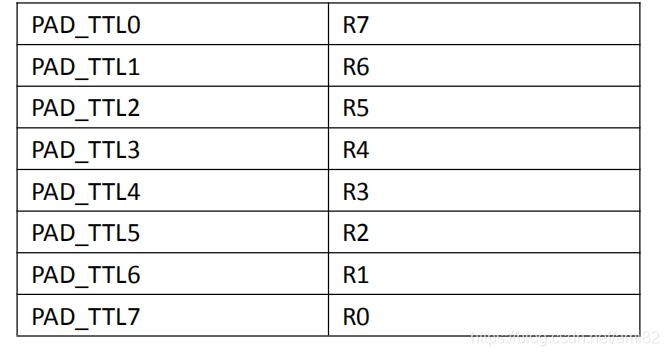

高低位反转后，引脚对应关系变为：
