启明云端分享|PX30核心板 怎么烧录

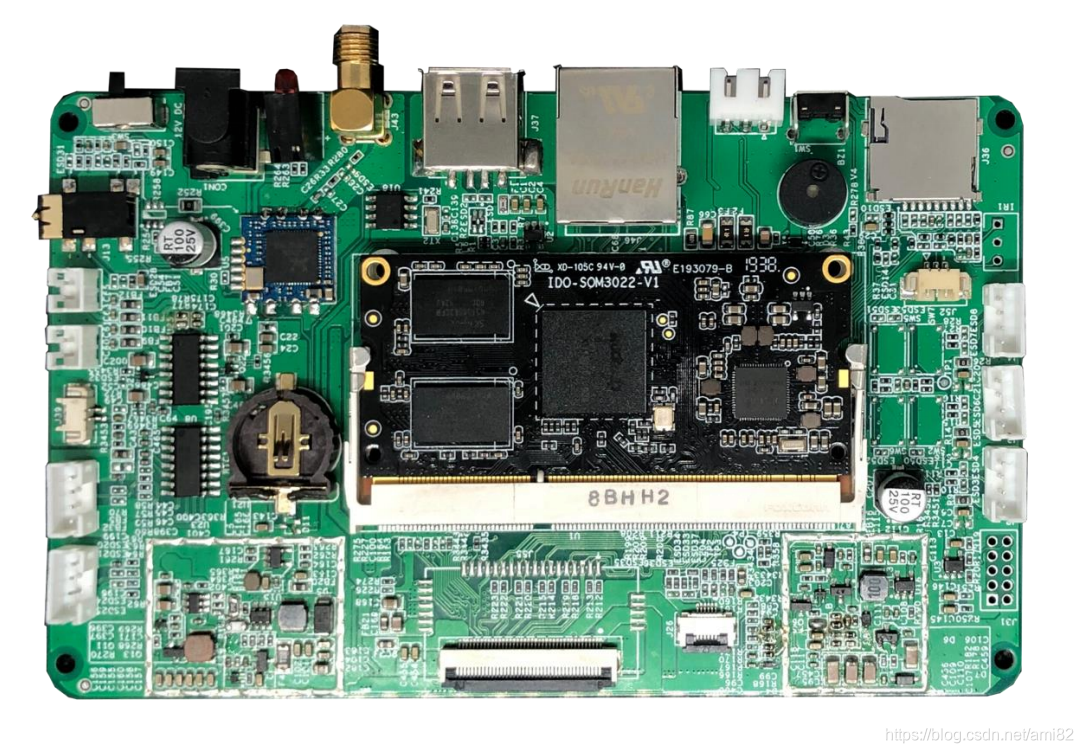

提示：本文主要以IDO-EVB3022-V2A开发板为例，这是一款基于瑞芯微PX30核心板（IDO-SOM3022-V1B）的配套功能底板。底板采用DDR3内存金手指204P插座作为核心板安装接口，其外围具有网口、串口、USB接口、LVDS接口等。可适用于工业主机，物联网设备，医疗健康设备， 广告一体机，互动自助终端，教学实验平台，显示控制，车载安防等多个领域。

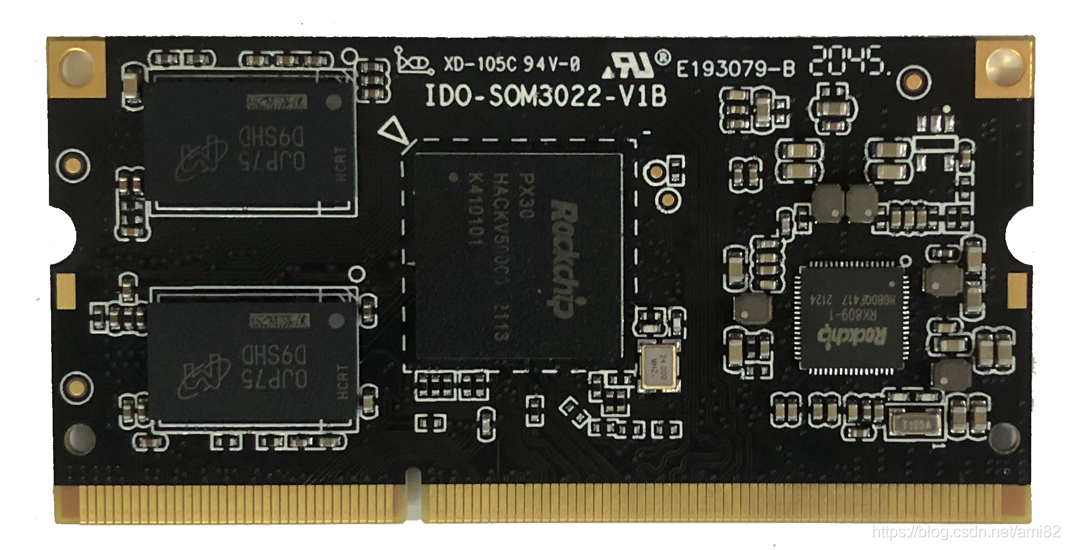

以下为IDO-SOM3022-V1B产品示意图：
一、工具准备
PX30开发板
- 1、双公头USB数据线
- 2、12v电源线
- 3、瑞芯微开发工具烧录软件 * 1
二、烧录方法

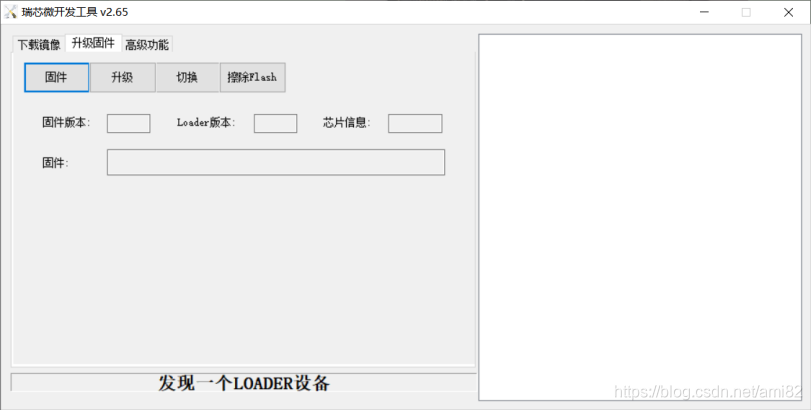

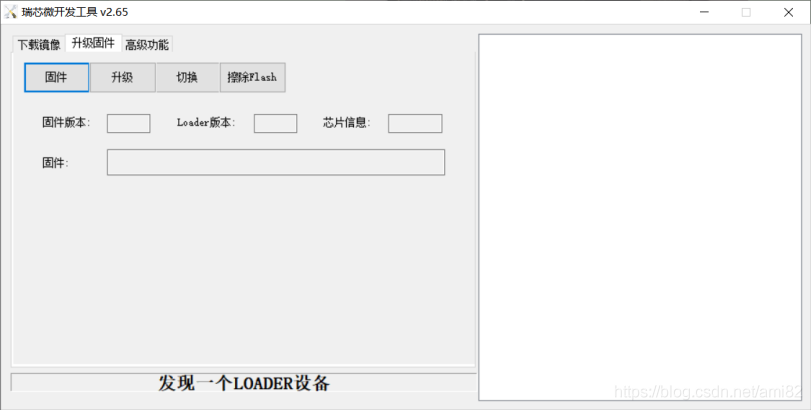

首先打开瑞芯微开发工具烧录软件，用双公头连接PC和开发板，同时按住sw5按键上电，烧录软件就会识别到【LOADER】设备

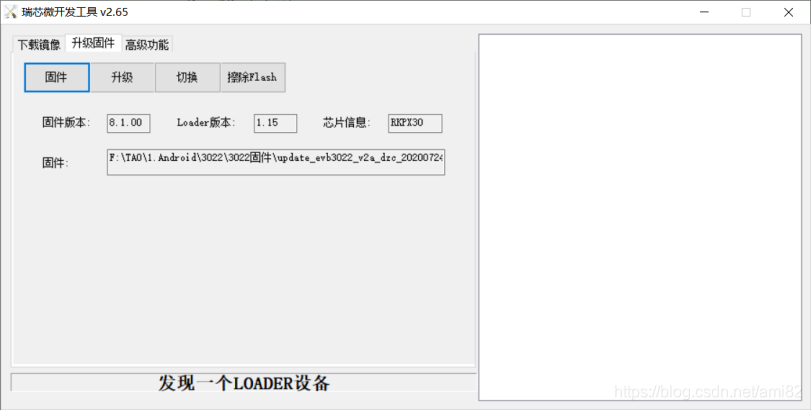

点击【固件】选择你要烧录的镜像文件

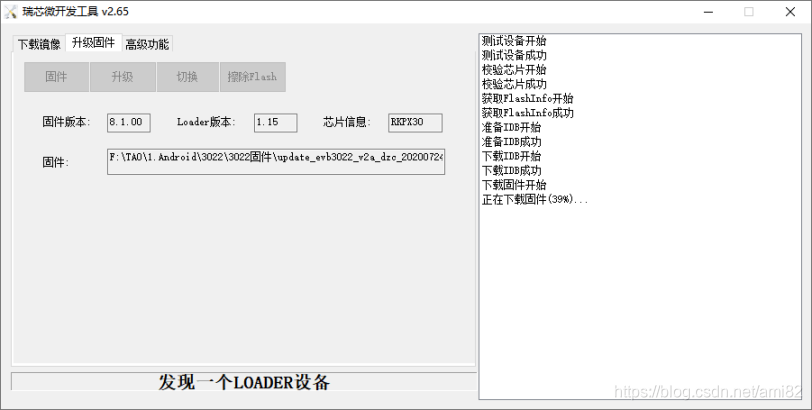

点击【升级】烧录开始

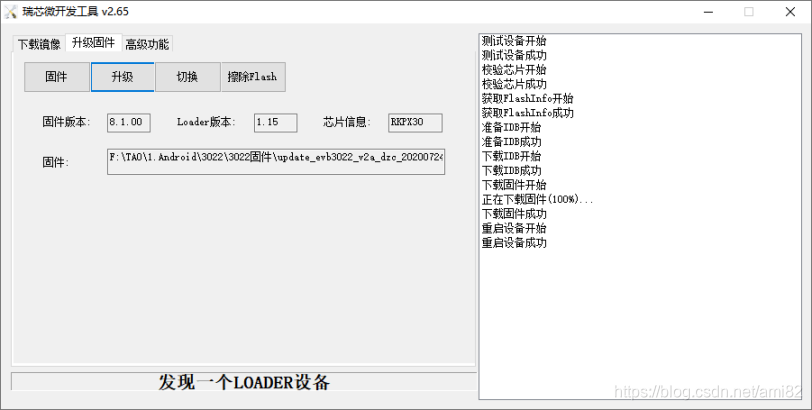

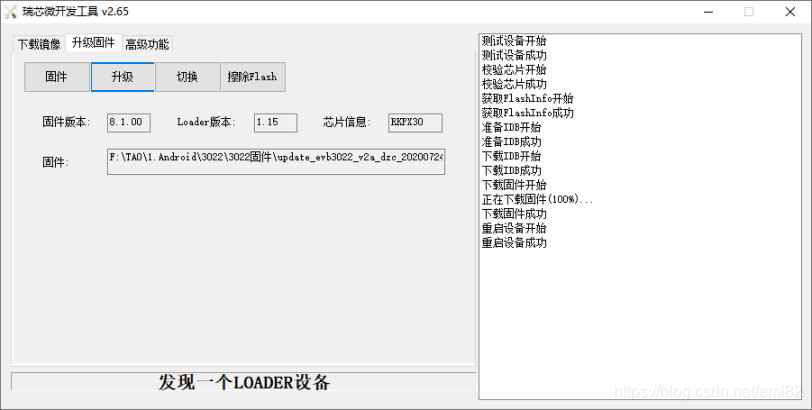

烧录成功
备注：
需要底板原理图和相关资料可以在CSDN上留言给我们！
