Postgresql-xl全局快照代码走读与GTM原理（支线1）

相关：
《Postgresql源码（18）PGPROC相关结构》
《Postgresql源码（65）新快照体系Globalvis工作原理分析》
《Postgresql快照优化Globalvis新体系分析（性能大幅增强）》
《Postgresql源码（23）Clog使用的Slru页面淘汰机制》

（这篇是PG视角看GTM、后面在总结一篇GTM内部逻辑）
（前面是一些概念，后面是GDB走读）

1 概念

1.1 集群MVCC

• Postgres-xl基本上使用PG提供的xmin、xmax、clog、snapshot。xl只是扩展了PG的机制来分配事务 ID 并将快照提供给全局。
• 当用户向cn发出 DML 语句时，cn从 GTM 获取全局事务 ID（GXID）和全局事务快照并将其发送到数据节点，dn 使用 GXID 和来自cn的快照来执行具体操作。通过这种方式，dn共享相同的事务上下文，并且当事务在多个cn和dn中运行时，它可以保持原子和统一的可见性。 在事务结束时，如果更新涉及多个节点，则协调器使用 2PC 协议隐式提交事务。 通过跟踪全局事务状态，协调器向 GTM 报告全局事务状态。

1.2 GTM通信时机

• cn和GTM通信：
  • require new transaction ID
  • need new transaction snapshot
  • commit or abort transactions
• dn和GTM通信：
  • vacuum

1.3 可见性判断

• PG需要两个关键信息使可加性判断得到正确的结果

  • 运行中的事务：snapshot
  • 非运行事务的状态：clog 或 元组标志位（shot path）

• xl的可见性判断需要GTM提供：

  • 需要有全局统一分发的事务ID
  • 全局统一的快照


• 每个事务在启动、结束、一阶段提交、二阶段提交都会通知GTM，让GTM获得全局信息，可以生成全局快照。


1.4 GTM交互

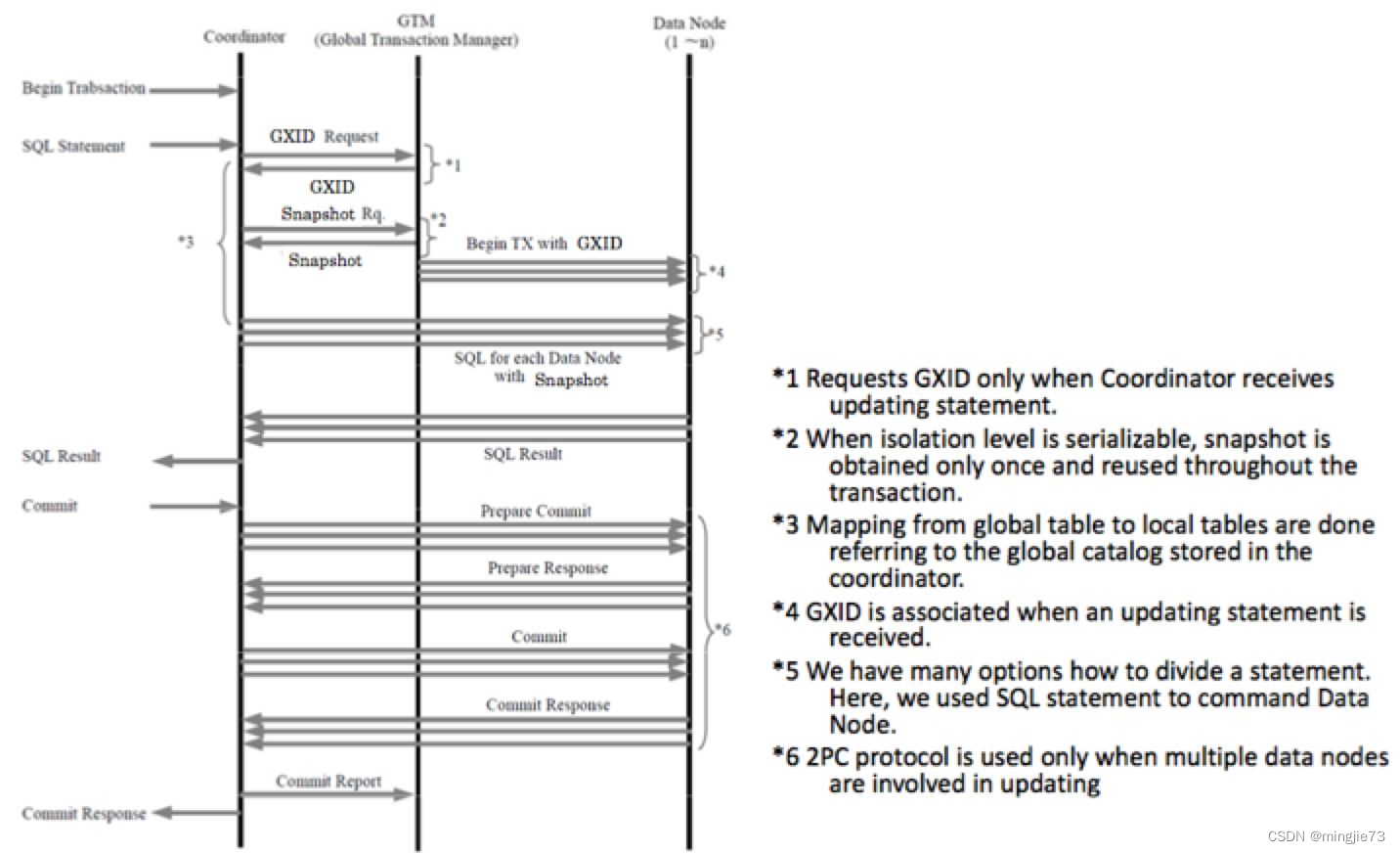

• 如图所示，当cn开始一个新的事务时，它会向 GTM 请求新的事务 ID（GXID，global transaction id）。

• 如果隔离界别为REPEATED READ，将获取快照并在整个事务中使用。

• 如果隔离界别为READ COMMITTED ，每个语句重新从 GTM 获取快照。

• 然后分析语句，确定要走的数据节点，并在必要时为每个数据节点进行转换。

• 注意，语句将通过 GXID 和全局快照传递到适当的数据节点，以维护全局事务标识和行的可见性。

• 在事务结束时，如果事务中的更新涉及多个dn，则协调器发出 PREPARE TRANSACTION for 2PC，然后发出 COMMIT。这些步骤也将报告给 GTM，以跟踪每个事务状态，以计算后续的全局快照。


1.5 GTM提供的上层接口

连接GTM

• IsGTMConnected()
• InitGTM()：创建连接，保存连接信息到本地
• CloseGTM()

获取全局事务ID

• BeginTranGTM()
• BeginTranAutovacuumGTM()

事务通知

• CommitTranGTM()：通知GTM事务提交
• RollbackTranGTM()：通知GTM事务回滚
• StartPreparedTranGTM()：通知GTM启动prepare
• PrepareTranGTM()：通知GTM完成prepare
• CommitPreparedTranGTM()：通知GTM二阶段提交

获取快照、GID

• GetSnapshotGTM()：获取全局快照
• GetGIDDataGTM()：获取两阶段的gid

2 Postgresql-xl对事务处理函数的修改

事务处理函数的基础功能请参考：《Postgresql源码（60）事务系统总结》，下面是pg-xl在分布式场景下对事务处理函数的修改。

2.1 StartTransaction

事务状态机函数：差异点在PGXC不支持可串行化的隔离级别。

2.2 CommitTransaction

1. 如果cn涉及事务写操作，事务提交时会调用PrepareTransaction做一阶段提交。

perpare阶段：

2. prepared后，cn会新起一个事务，使用和二阶段相同的GXID继续事务提交。
3. cn会继续调用PreCommit_Remote以 2PC 方式将commit传播到dn。
4. cn处理完成后，会调用FinishPreparedTransaction结束2PC。
5. 然后CallGTMCallbacks调用回调函数通知GTM，例如全局序列管理器。

正常事务提交：

6. RecordTransactionCommit写XLOG

结束：

7. AtEOXact_GlobalTxn请求GTM提交事务。
8. AtEOXact_Remote清理事务信息。

2.3 PrepareTransaction

1. cn调用PrePrepare_Remote发送prepare命令到dn。
2. cn调用CallGTMCallbacks通知GTM事务已经prepared。
3. cn调用AtEOXact_GlobalTxn通知GTM可以prepare了。

2.4 AbortTransaction

1. cn调用PreAbort_Remote取消dn上的事务。
2. cn调用FinishPreparedTransaction清理本地事务。
3. cn调用CallGTMCallbacks通知GTM事务已经回滚。
4. cn调用AtEOXact_GlobalTxn通知GTM取消事务。
5. cn调用AtEOXact_Remote清理。

3 Postgresql-xl快照数据结构对比

• GTM_SnapshotData 和 SnapshotData 相似，GTM 在cn和dn之外管理相同的快照数据。
• GTM 没有子事务数据，因为不支持子事务。
• GTM 不需要存commandid ID 数据，因为启动事务的cn本地会存。 commandid 可以在cn中本地处理，无需 GTM 帮助。 如果在涉及的cn或其他cn上需要增加，它会通知cn后使用。

// PG
typedef struct SnapshotData
{SnapshotSatisfiesFunc satisfies;	/* tuple test function */TransactionId xmin;			/* all XID < xmin are visible to me */TransactionId xmax;			/* all XID >= xmax are invisible to me */TransactionId *xip;uint32		xcnt;			/* # of xact ids in xip[] */
#ifdef PGXC  /* PGXC_COORD */uint32		max_xcnt;		/* Max # of xact in xip[] */
#endifTransactionId *subxip;int32		subxcnt;		/* # of xact ids in subxip[] */bool		suboverflowed;	/* has the subxip array overflowed? */bool		takenDuringRecovery;	/* recovery-shaped snapshot? */bool		copied;			/* false if it's a static snapshot */CommandId	curcid;			/* in my xact, CID < curcid are visible *//** An extra return value for HeapTupleSatisfiesDirty, not used in MVCC* snapshots.*/uint32		speculativeToken;/** Book-keeping information, used by the snapshot manager*/uint32		active_count;	/* refcount on ActiveSnapshot stack */uint32		regd_count;		/* refcount on RegisteredSnapshots */pairingheap_node ph_node;	/* link in the RegisteredSnapshots heap */TimestampTz whenTaken;		/* timestamp when snapshot was taken */XLogRecPtr	lsn;			/* position in the WAL stream when taken */
} SnapshotData;// PGXL
typedef struct GTM_SnapshotData
{uint64					sn_snapid;GlobalTransactionId		sn_xmin;GlobalTransactionId		sn_xmax;uint32					sn_xcnt;GlobalTransactionId		*sn_xip;
} GTM_SnapshotData;

4【调试】CN快照获取

数据准备

-- cn1执行
psql -p50854 -h127.0.0.1 -Upgxc postgres
drop table clstr_tst;
CREATE TABLE clstr_tst (a SERIAL, b INT, c TEXT, d TEXT) DISTRIBUTE BY HASH (b);
INSERT INTO clstr_tst (b, c) VALUES (1, 'once');
INSERT INTO clstr_tst (b, c) VALUES (2, 'diez');
INSERT INTO clstr_tst (b, c) VALUES (3, 'treinta y uno');
INSERT INTO clstr_tst (b, c) VALUES (4, 'veintidos');
INSERT INTO clstr_tst (b, c) VALUES (5, 'tres');
INSERT INTO clstr_tst (b, c) VALUES (6, 'veinte');
INSERT INTO clstr_tst (b, c) VALUES (7, 'veintitres');-- 数据分布
-- dn
psql -p50856 -h127.0.0.1 -Upgxc postgres -c 'select * from clstr_tst'
1
2
5
6
psql -p50857 -h127.0.0.1 -Upgxc postgres -c 'select * from clstr_tst'
3
4
7

调试

-- cn1执行
psql -p50854 -h127.0.0.1 -Upgxc postgres
begin;
update clstr_tst set c = 'updated' where b = 5;
select txid_current();
20215-- cn2执行
psql -p50855 -h127.0.0.1 -Upgxc postgres
update clstr_tst set c = 'updated' where b = 7;
select txid_current();
20221-- cn1调试

4.1 CN本地快照获取global_snapshot_source=coordinator

GetSnapshotData// 【1】用户可配快照获取方式，默认GTM，也可以生成本地快照，代价是全局一致性。if (GlobalSnapshotSource == GLOBAL_SNAPSHOT_SOURCE_GTM)if (GetPGXCSnapshotData(snapshot, latest))return snapshot;// 【2】本地快照生成for (index = 0; index < numProcs; index++)...// 【3】读PGXACT->xminxid = pgxact->xmin; /* fetch just once */if (TransactionIdIsNormal(xid) && NormalTransactionIdPrecedes(xid, globalxmin))globalxmin = xid;...if (NormalTransactionIdPrecedes(xid, xmin))xmin = xid;// 【4】循环结束快照的构建已经完毕，顺便更新PGXACT->xminif (!TransactionIdIsValid(MyPgXact->xmin))MyPgXact->xmin = TransactionXmin = xmin;//【5】xmin参数修正后，当做全局做小可清理位点。...RecentGlobalDataXmin = RecentGlobalXmin;// cat /sys/devices/system/cpu/cpu1/cache/index0/coherency_line_size
// 64

其中【4】、【3】会带来大量cacheline失效，导致高并发场景下性能急速下降：《Postgresql快照优化Globalvis新体系分析（性能大幅增强）》。

4.2 CN远程快照获取global_snapshot_source=gtm

场景

s1: -----------begin(20251)---------------------------------------------
s2: ---------------------------------begin(20260)-----------------------
s3: --------------------------------------------------------debug---------

step1. GetSnapshotData

GetSnapshotData// 【1】用户可配快照获取方式，默认GTM，也可以生成本地快照，代价是全局一致性。if (GlobalSnapshotSource == GLOBAL_SNAPSHOT_SOURCE_GTM)if (GetPGXCSnapshotData(snapshot, latest))return snapshot;

step2. GetSnapshotDataFromGTM

GetPGXCSnapshotData(Snapshot snapshot, bool latest)GetSnapshotDataFromGTM(snapshot)// 读取ClusterMonitorCtl->reporting_recent_global_xminreporting_xmin = ClusterMonitorGetReportingGlobalXmin();// GTM上层接口// {sn_snapid = 14190, sn_xmin = 20251, sn_xmax = 20260, sn_xcnt = 1, sn_xip = 0x13db6e0}gtm_snapshot = GetSnapshotGTM(GetCurrentTransactionIdIfAny(), canbe_grouped);// 拿快照顺便更新全局清理位点// ClusterMonitorCtl->gtm_recent_global_xmin = 20251RecentGlobalXmin = ClusterMonitorGetGlobalXmin(false);RecentGlobalDataXmin = RecentGlobalXmin;// 构造到全局快照SetGlobalSnapshotData(gtm_snapshot->sn_xmin, gtm_snapshot->sn_xmax,gtm_snapshot->sn_xcnt, gtm_snapshot->sn_xip, SNAPSHOT_DIRECT); // 用全局快照构造PG快照GetSnapshotFromGlobalSnapshot(snapshot);  // 配置：snapshot->xmin// 配置：snapshot->xmax// 配置：snapshot->xcnt// 计算：global_xmin（PG是遍历PGXACT的xmin和xid，PGXL直接用ClusterMonitorCtl->gtm_recent_global_xmin）// 更新RecentGlobalXmin和RecentGlobalDataXmin// 更新ClusterMonitorClusterMonitorSyncGlobalStateUsingSnapshot(gtm_snapshot);

关于globalxmin的计算：gtm_recent_global_xmin

cluster monitor process进程每隔5秒唤醒一次

while (!got_SIGTERM)...oldestXmin = GetOldestXminInternal(NULL, 0, true, lastGlobalXmin);// 【重要】把自己看到的oldestXmin发给GTM，从GTM拿到全局最小newOldestXminReportGlobalXmin(oldestXmin, &newOldestXmin, &latestCompletedXid)));ClusterMonitorSetGlobalXmin(newOldestXmin)...// 扩展CLOG，保证后面任何依赖RecentGlobalXmin的操作可以在CLOG正确拿到slot，下面具体介绍ExtendLogs(newOldestXmin);...ClusterMonitorCtl->gtm_recent_global_xmin = newOldestXmin;

5 CLOG扩展

5.1 基础

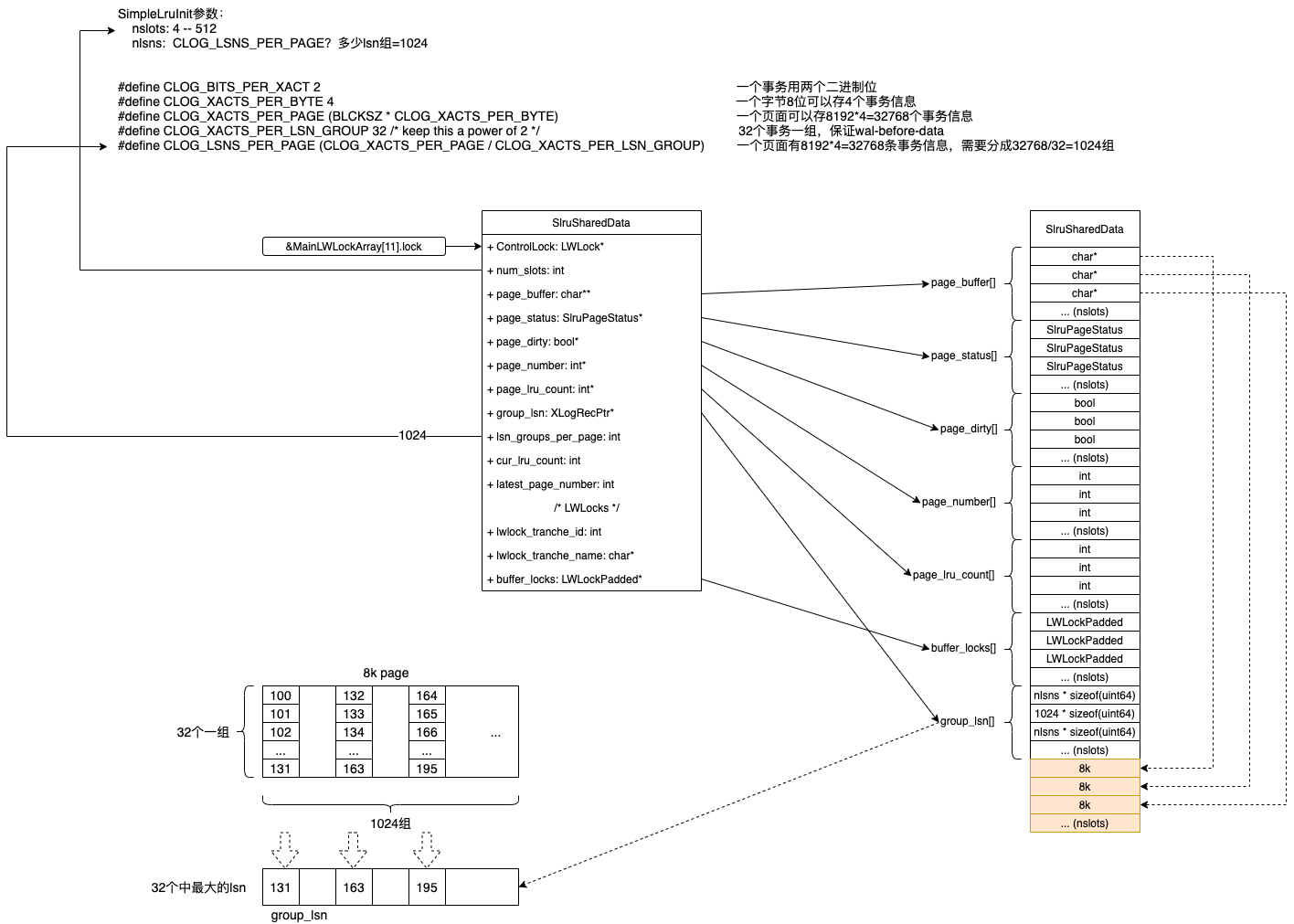

《Postgresql源码（22）CLOG内存结构图示》

• 32个lsn一组，一个页面8192字节，一个字节8位，2位可以表示一个事务状态，所以一个页面可以对应8192 * 4 个lsn。
• 每32个一组，一个页面有1024组，每组记录最大lsn在group_lsn中。
• 一个页面1024组，需要1024个uint64记录每组最大的lsn。
• 内存连续申请，头部指针，尾部数据。中间控制信息。数组大小=页面个数
• 页面个数=Min(128, Max(4, NBuffers / 512))，最大128个，最小4个。
• 例如shared_buffers=128MB，NBuffers=16384，页面个数=32个。
• CLOG中一个页面常称为SLOT。

5.2 PG扩展

PG单机：

void
ExtendCLOG(TransactionId newestXact)
{int			pageno;// newestXact % CLOG_XACTS_PER_PAGE，为0说明上一个用完了，需要扩展。if (TransactionIdToPgIndex(newestXact) != 0 &&// ==3发生回卷，必须要扩展，!TransactionIdEquals(newestXact, FirstNormalTransactionId))return;// newestXact / CLOG_XACTS_PER_PAGE：计算slot位置。pageno = TransactionIdToPage(newestXact);LWLockAcquire(XactSLRULock, LW_EXCLUSIVE);ZeroCLOGPage(pageno, true);SimpleLruZeroPage // 选出一个slot ： 《Postgresql源码（23）Clog使用的Slru页面淘汰机制》SlruSelectLRUPage // 如果全部buffer都在使用，需要刷下去一个（依据是page_lru_count最小的那个）SlruInternalWritePage// 写一条CLOG_ZEROPAGE的XLOGWriteZeroPageXlogRecLWLockRelease(XactSLRULock);
}

PGXL：

void
ExtendCLOG(TransactionId newestXact)
{int			pageno;// 由于事务ID可能在别的节点上申请，导致当前节点申请事务ID时，拿到是不连续的值。// PG原生的机制是连续的事务ID申请，切每次都调用ExtendCLOG。// 所以这里增加latestXid，记录上次一在当前节点使用的XID。TransactionId latestXid;// %pageno = TransactionIdToPage(newestXact);// 计算上一次在当前节点XID申请到哪了latestXid = (ClogCtl->shared->latest_page_number * CLOG_XACTS_PER_PAGE)+ CLOG_XACTS_PER_PAGE - 1;// 如果上一次申请到了10000，现在需要的xid5000，clog页面够用直接返回。if (TransactionIdPrecedesOrEquals(newestXact, latestXid))return;// 走到这里说明CLOG页面不够用了，但需要考虑竞争场景：// 拿上锁在检查一遍，其他进程可能并发的进行扩展，够了就不用再扩展了。LWLockAcquire(CLogControlLock, LW_EXCLUSIVE);latestXid = (ClogCtl->shared->latest_page_number * CLOG_XACTS_PER_PAGE)+ CLOG_XACTS_PER_PAGE - 1;if (TransactionIdPrecedesOrEquals(newestXact, latestXid)){LWLockRelease(CLogControlLock);return;}// 确实不够了，那就从上一次申请的slot位置latest_page_number，连续+1的向后申请。for (;;){/* Zero the page and make an XLOG entry about it */int target_pageno = ClogCtl->shared->latest_page_number + 1;if (target_pageno > TransactionIdToPage(MaxTransactionId))target_pageno = 0;ZeroCLOGPage(target_pageno, true);if (target_pageno == pageno)break;}LWLockRelease(CLogControlLock);
}
