二级米勒补偿运算放大器设计/自己备忘

运放基本结构如图左侧为偏置电路，中间为输入级放大电路，右侧为第二级放大电路以及相位补偿电路。

1.确定nmos与pmos参数。使用1830工艺的nch_svt_iso_nbl_5p0v与pch_svt_iso_nbl_5p0v，搭建如图所示测试电路：

选择DC仿真，Save DC Operating Point

由饱和区电流公式

可计算得到对于1830工艺的=90uA/,=20uA/。

2.确定米勒电容Cc。负载电容CL给定为10pF，米勒电容一般取1/3~1/5的CL，本次取3pF。

3.选择过驱动电压，为简化统一取过驱动电压为0.2V。

4.分配电流，选择IM5=150uA，IM7=300uA。

5.计算宽长比

计算M1,M2宽长比，

计算M1,M2宽长比,

计算M5宽长比，

计算M7宽长比，

计算M6宽长比，

计算M12宽长比，取

令电流镜电流为30uA，对M13采用电流公式

得到

计算RB，

得RB=3.4K

计算M8,M9宽长比，由电流镜关系得到

计算M14宽长比，

由补偿公式，

由线性区公式

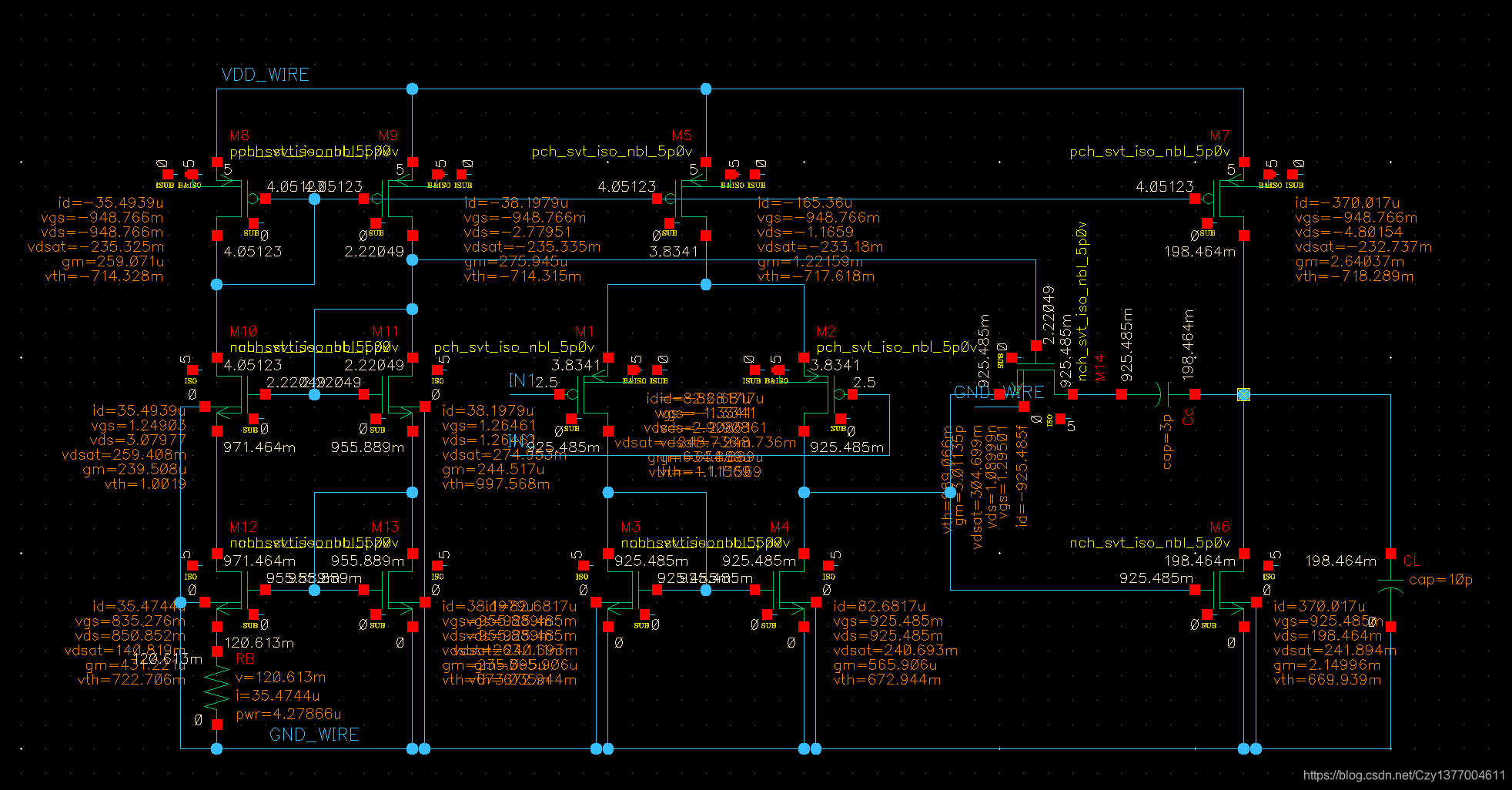

6.把以上参数代入电路，选择DC仿真，查看结果

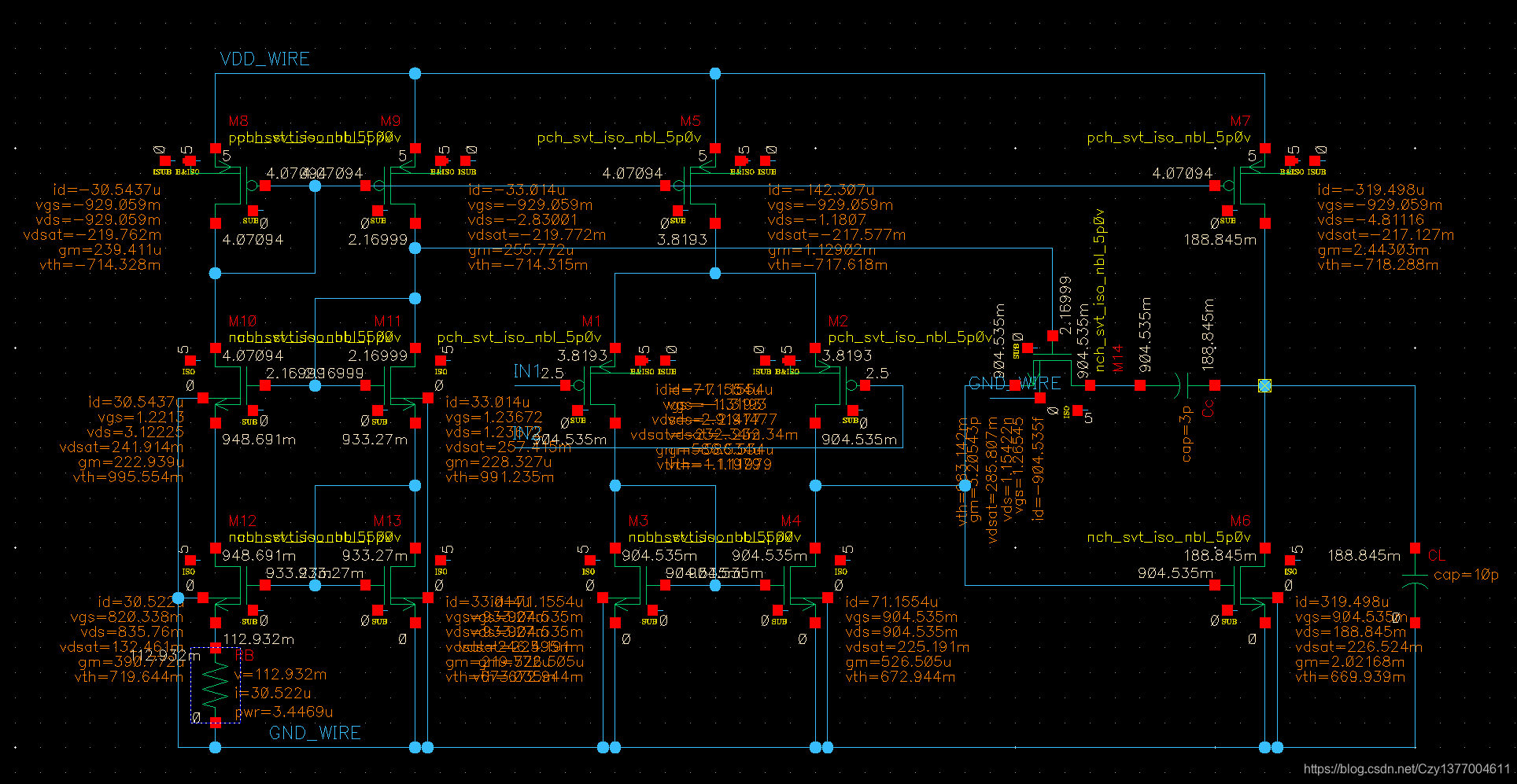

看到电流镜电路略大，将电阻RB从3.4K上调到3.7K，再次进行DC仿真

电流镜电流满足要求。

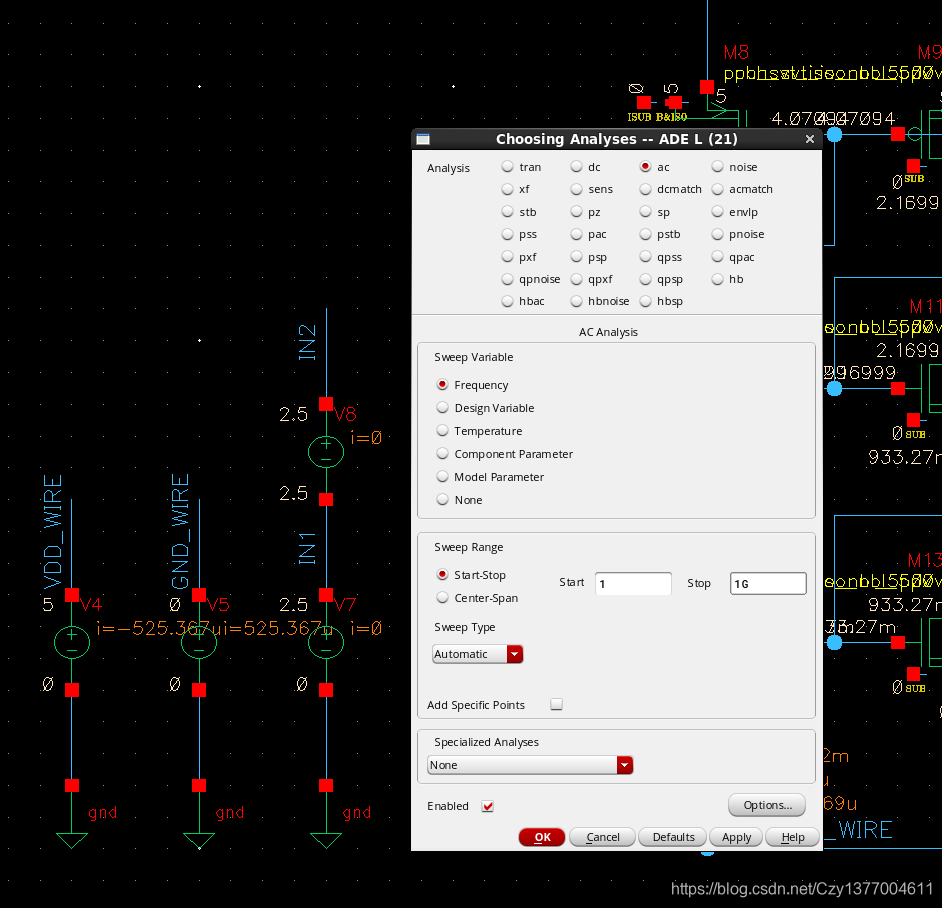

设置AC仿真，扫描1-1G频率

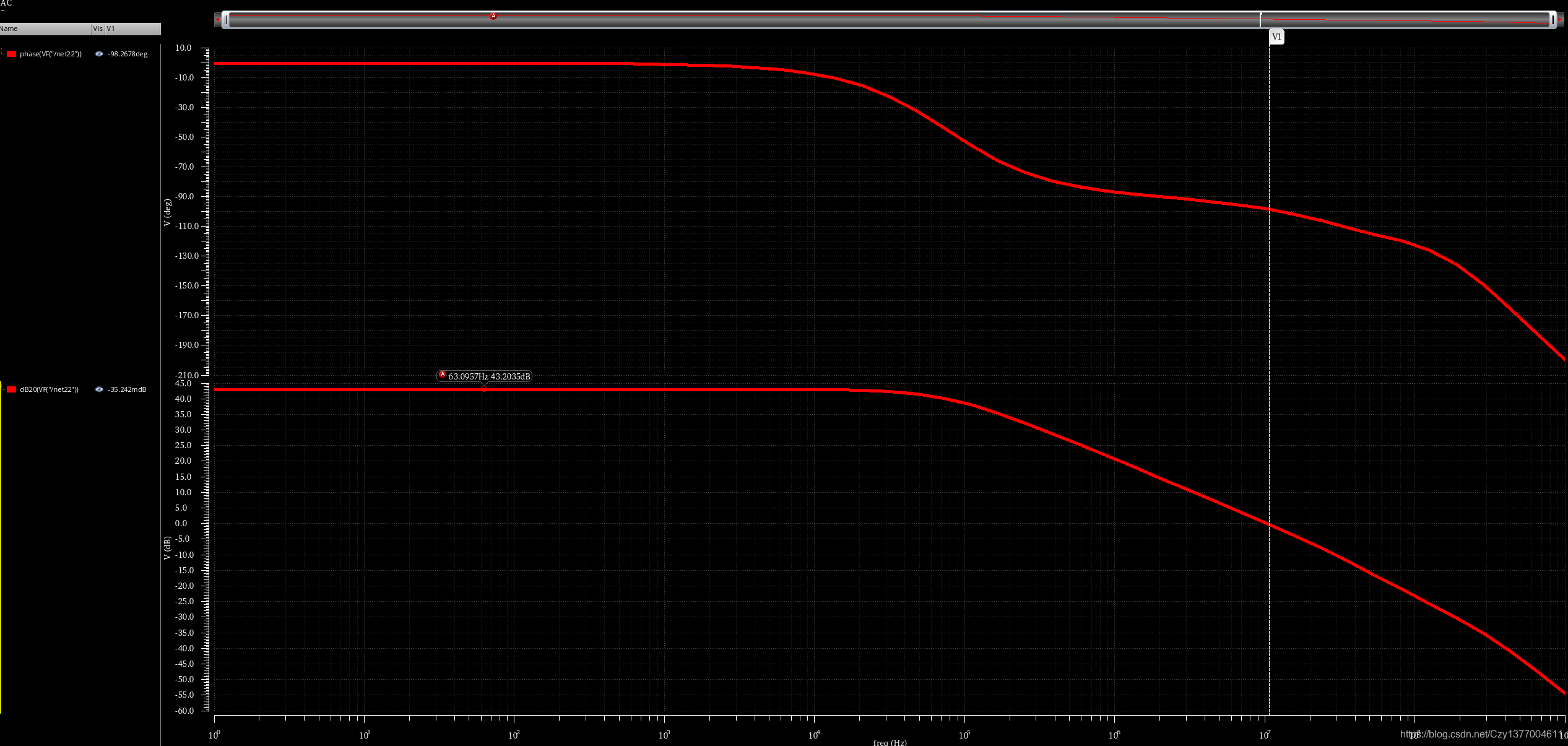

仿真结果如图，低频增益43dB，相位裕度82度。

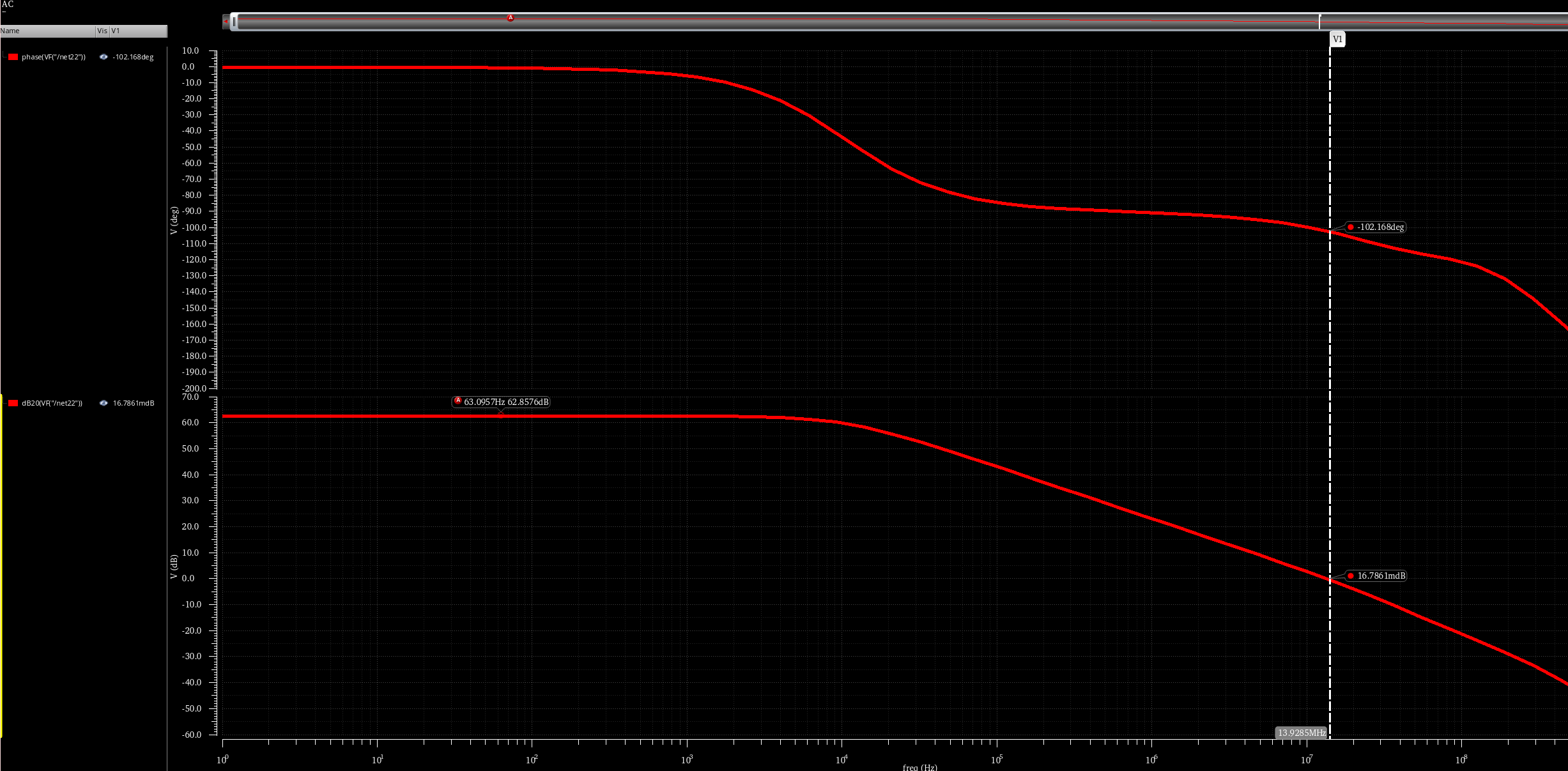

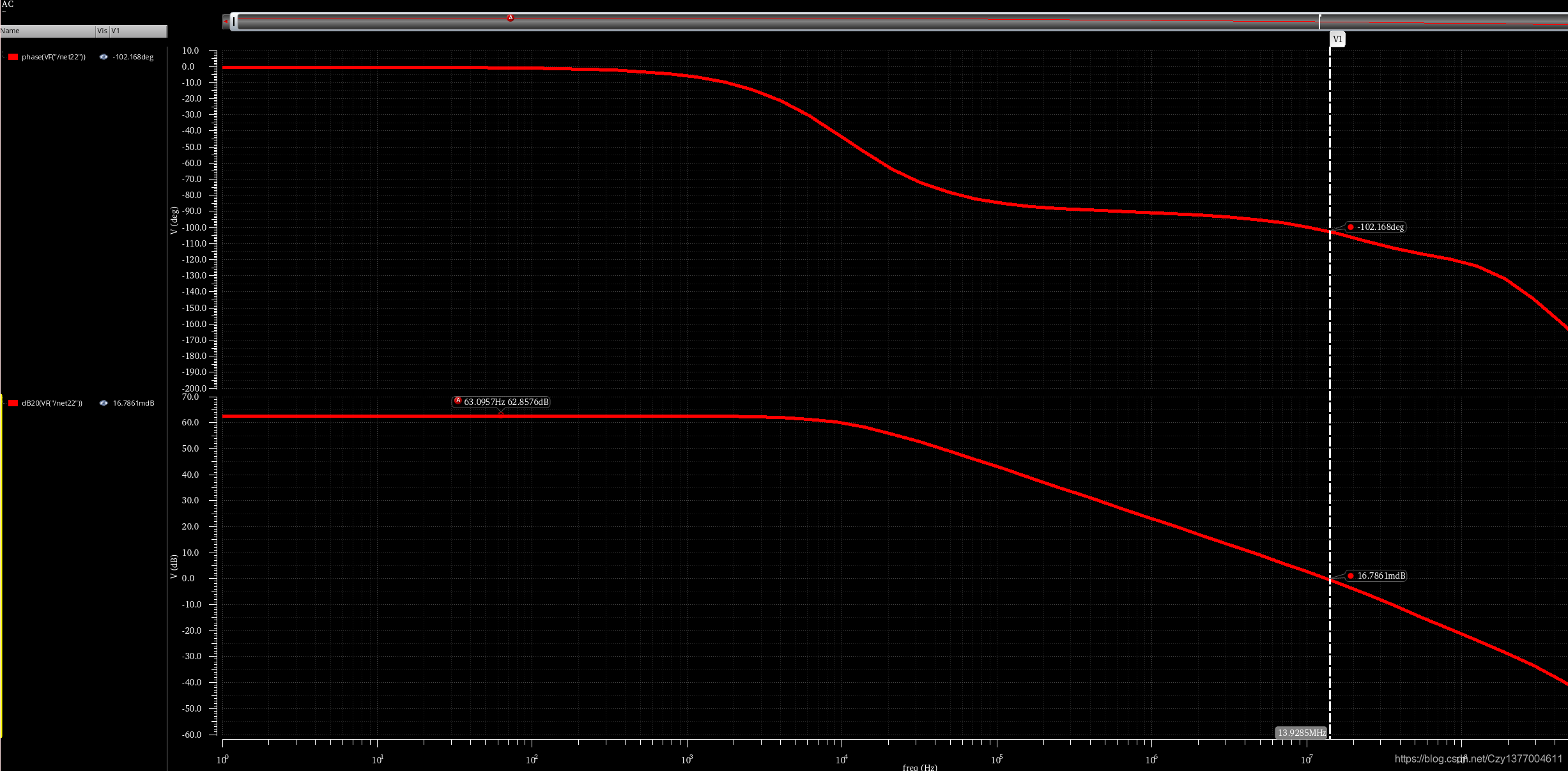

相位裕度满足要求，增益略低，发现M6管未进入饱和区，降低M6宽长比，改为90，再次仿真，按ctrl+R刷新仿真图，v设置游标，a设置点。仿真显示增益为63dB，相位裕度78。
