Revit 绘制斜楼板的三种方法
方法一
建筑 - 楼板 - 绘制

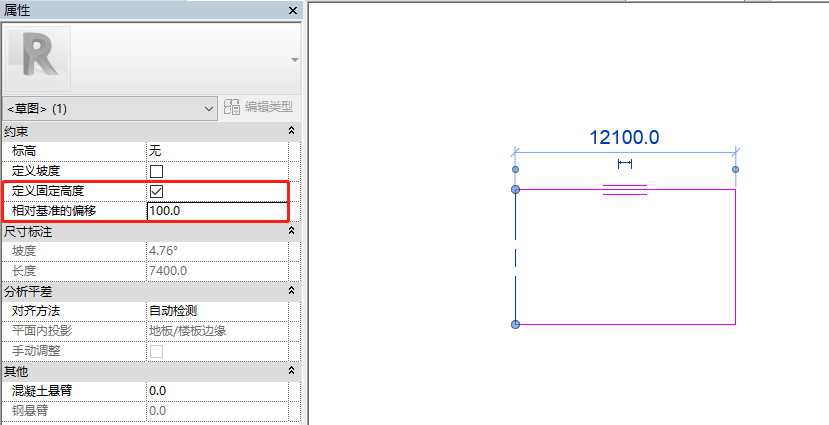

选择左边线 - 勾选“定义固定高度” - “相对基准的偏移”值设为100

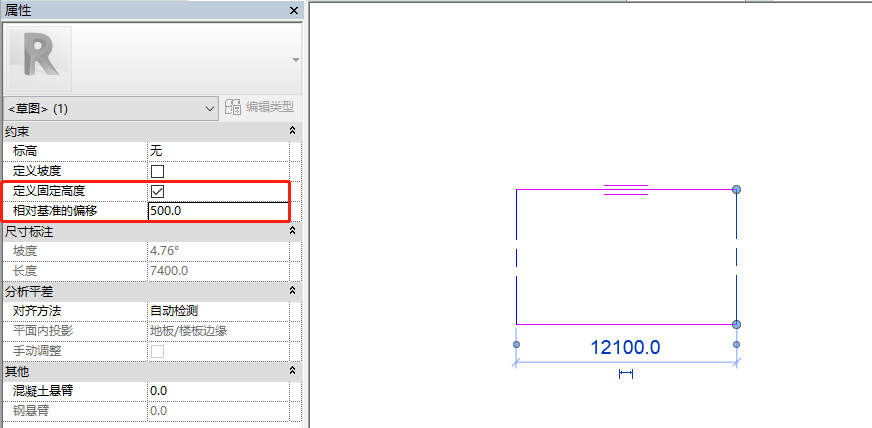

选择右边线 - 勾选“定义固定高度” - “相对基准的偏移”值设为500

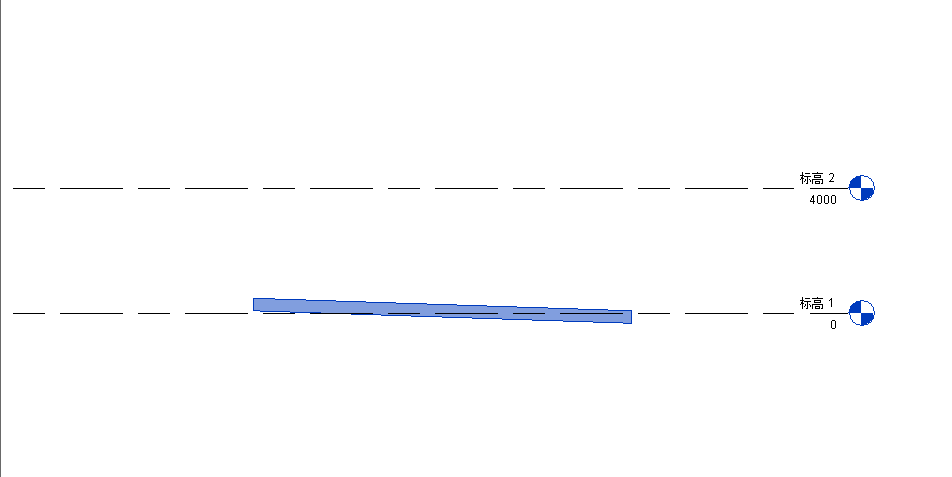

执行结果
方法二

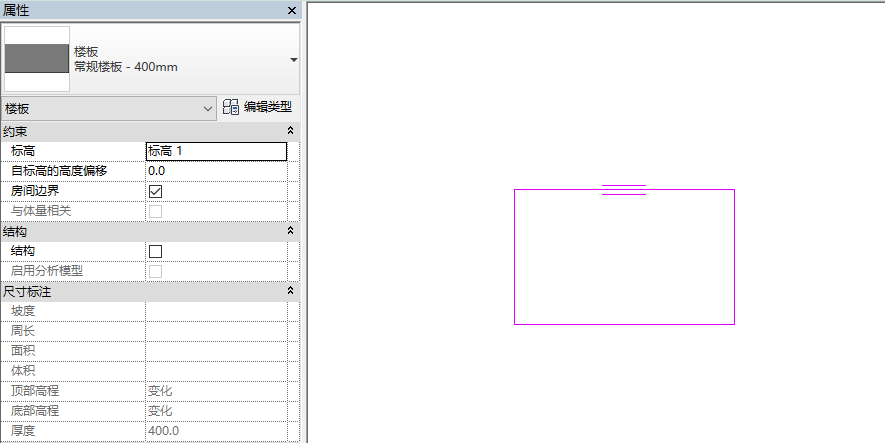

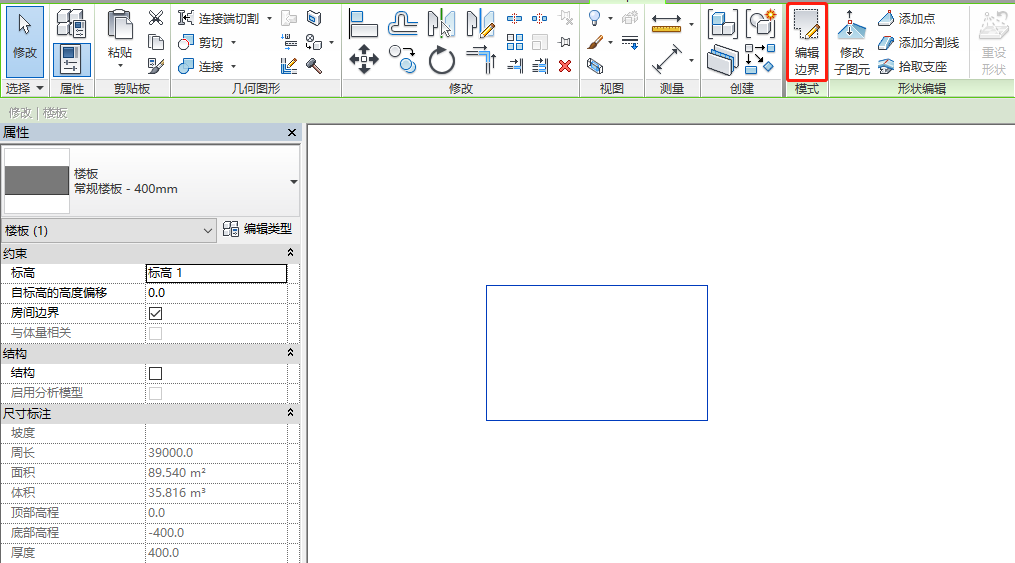

框选水平楼板 - 编辑边界

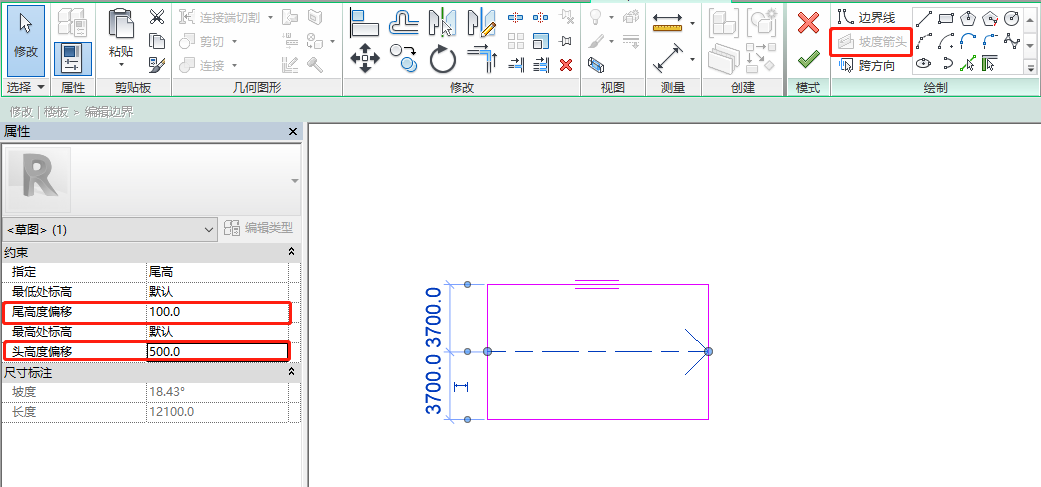

绘制“坡度箭头” - “尾高度偏移”值设为100 - “头高度偏移”值设为500
得到和方法一相同的斜楼板。
方法三

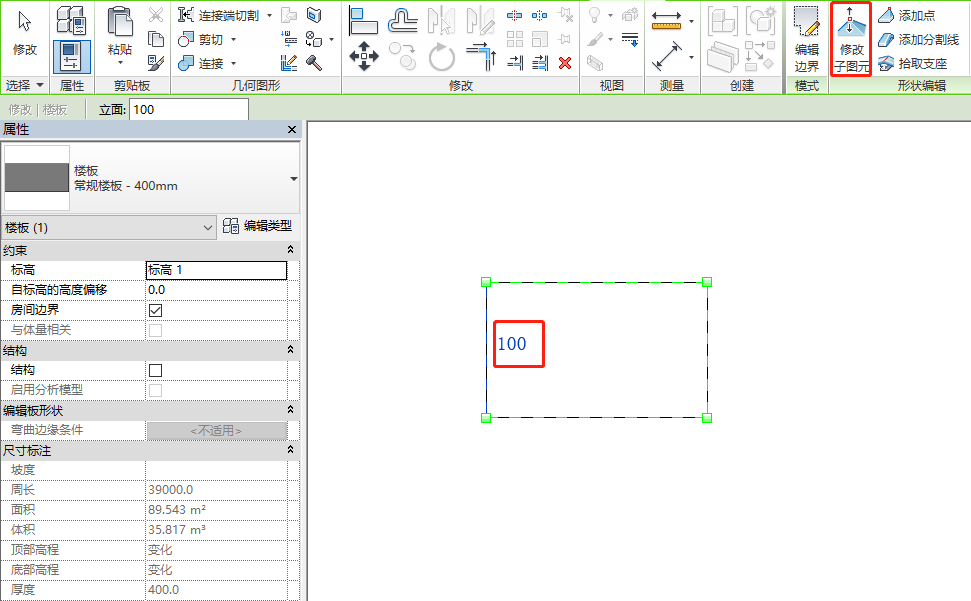

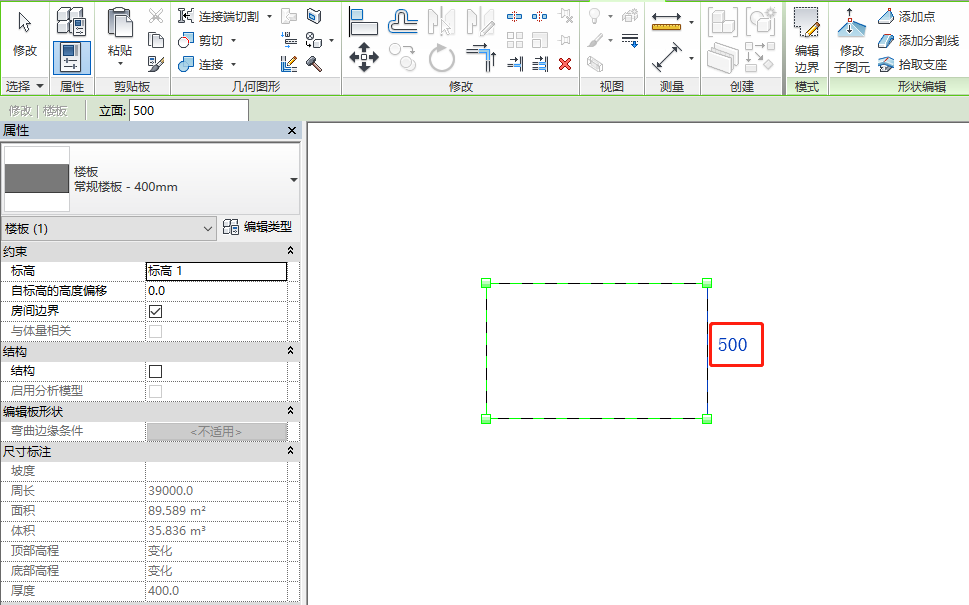

框选水平楼板 - 修改子图元 - 左边线设为100 - 右边线设为500
得到和方法一相同的斜楼板。
