ArcGIS学习总结（13）——路网构造

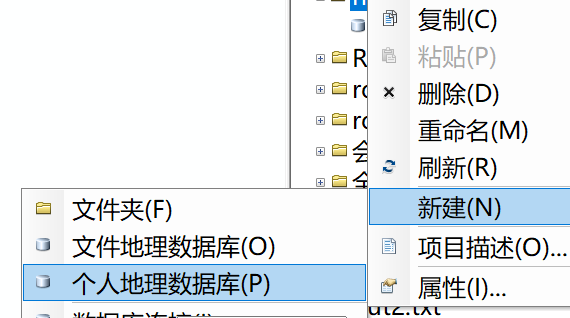

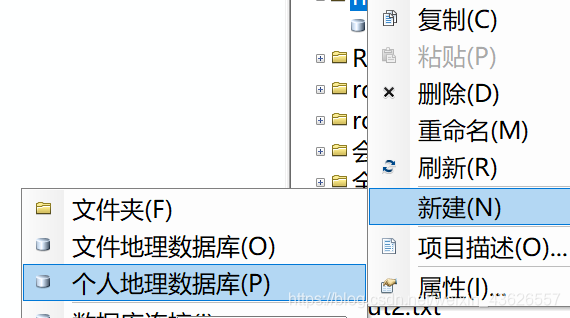

1.在文件夹中新建个人地理数据库

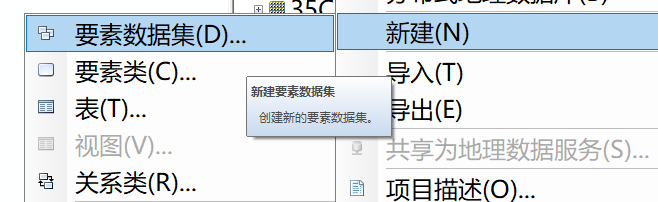

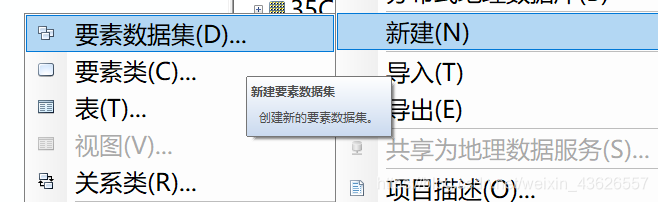

2.在数据库中新建要素数据集,按照操作指引建立

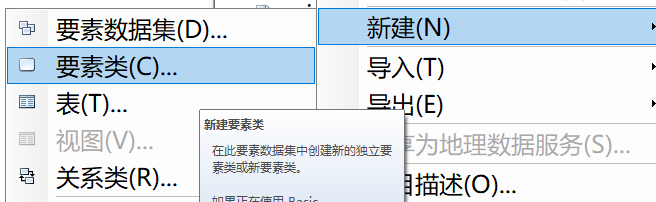

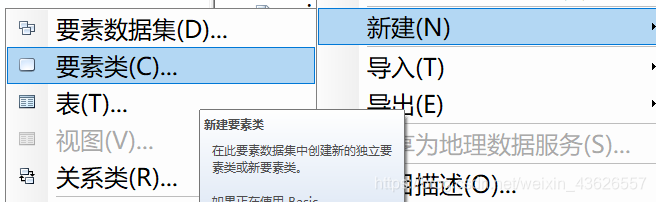

3.在数据集中新建要素类

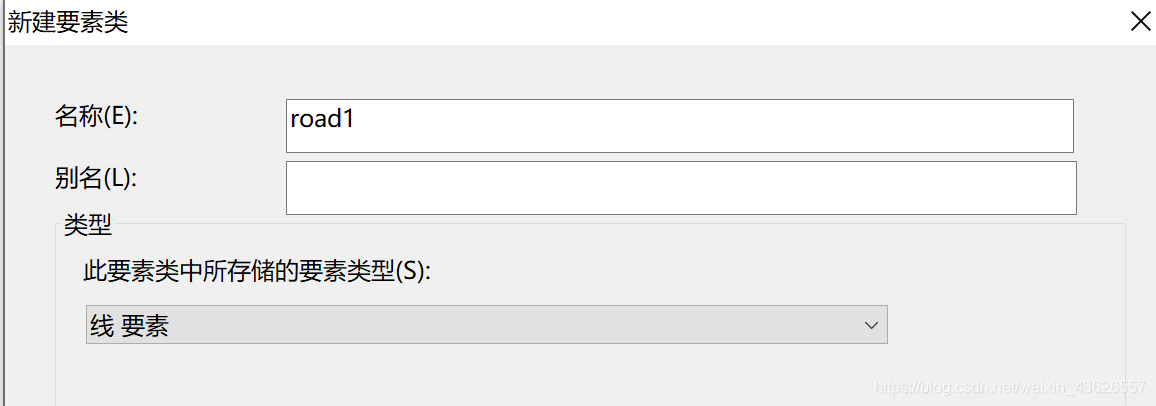

3.新建线要素

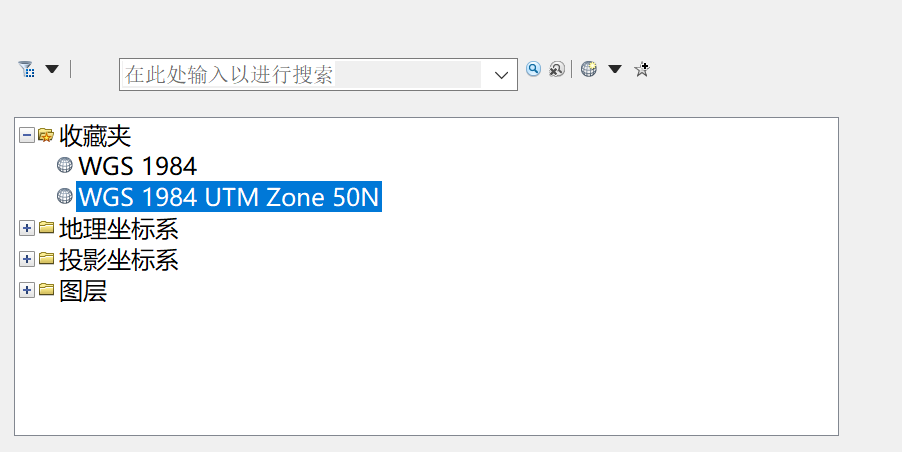

4.选择研究区域对应的坐标系

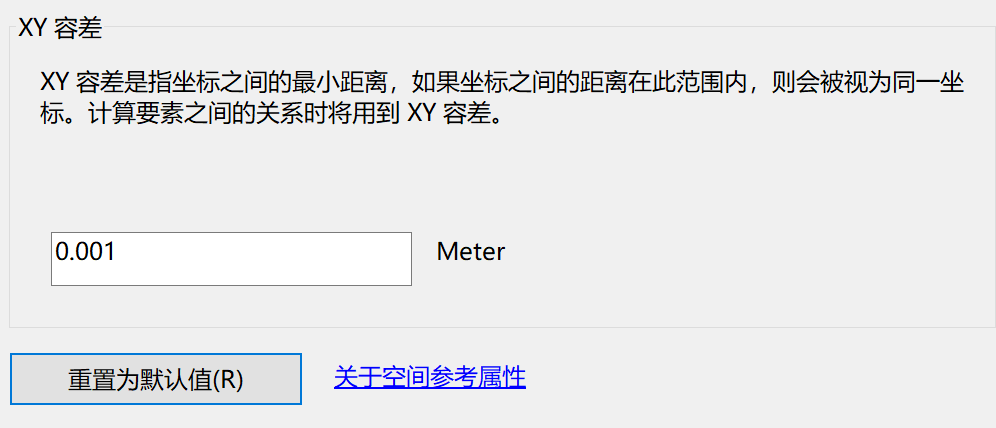

5.XY容差没有具体要求就重置为默认值

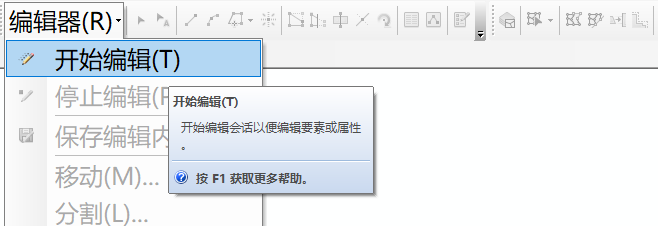

6. 完成后点击编辑器开始编辑,窗口右下角构造工具选择“线”

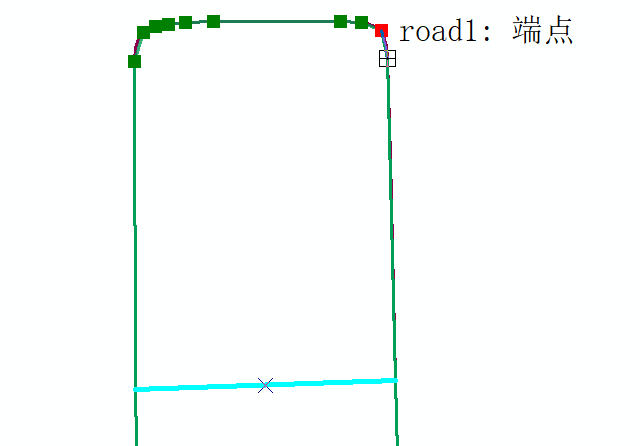

7.在构造线要素过程中开启要素捕捉会减少误差

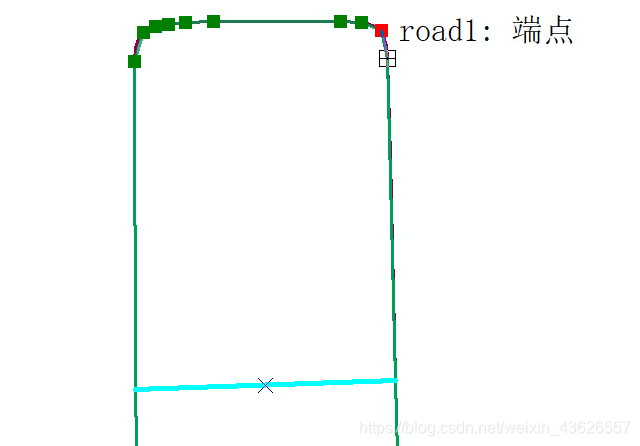

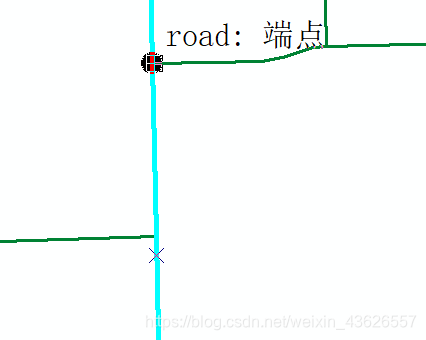

8.为了保证路的分叉口处有端点，需要对较长的路进行打断处理，开始编辑后，选中需要打断的路，点击编辑工具栏分割工具，选中打断处的端点
(也可以分段构造路网，画线时遇到分叉口就停止并新建新的线路）

9.根据“拓扑检查与修正”中的拓扑检查和修正方法进行相应的操作和调整。
10.新建字段“ROAD”来表示路的编号，用字段计算器使得“ROAD”的值等于当前路的“ID”值（系统自动生成的“ID”字段较为复杂，使用会带来麻烦）
11.在某些情况下，路网需要表示双向通行，因此需要构造两遍。
右键原路网SHP文件——数据——导出数据——保存为SHP文件并打开，构造出的第二遍路网。

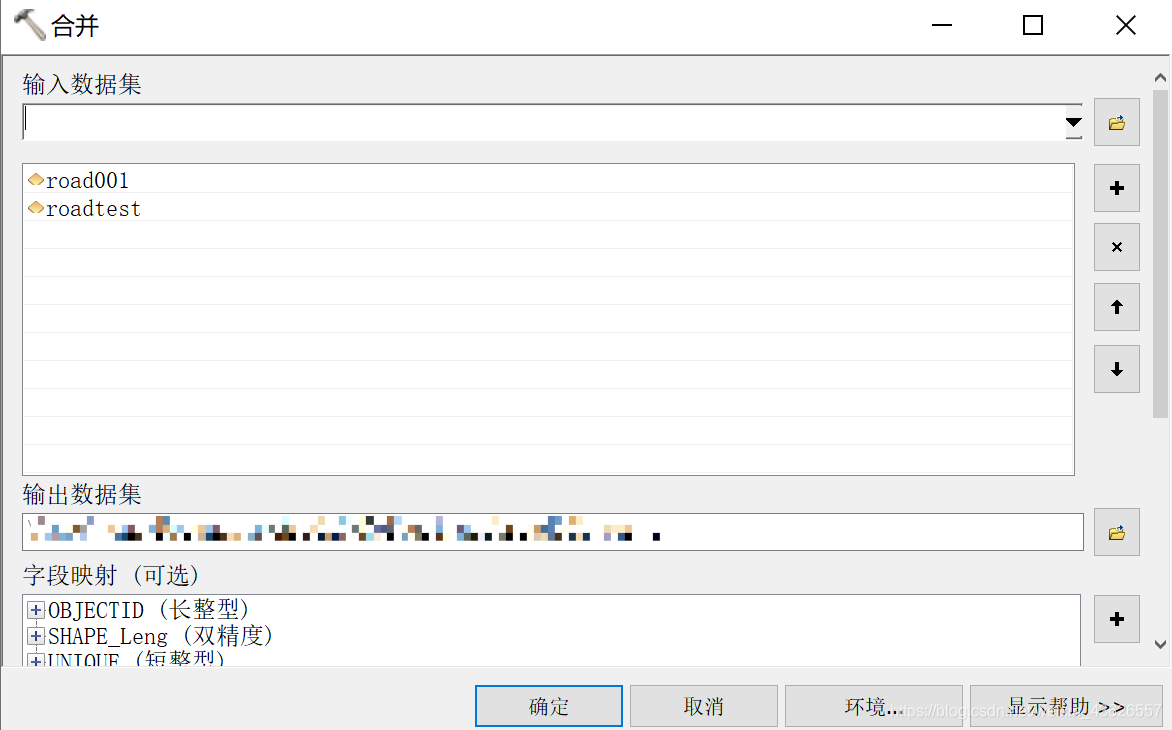

12.Toolbox——数据管理工具——常规——合并——选择两个相同的图层——选择输出位置——得到输出结果

13.合并后的SHP属性表中，同一条路的属性ID值不同，但是“ROAD“值相同，用以表达同一路段的不同通行方向。
