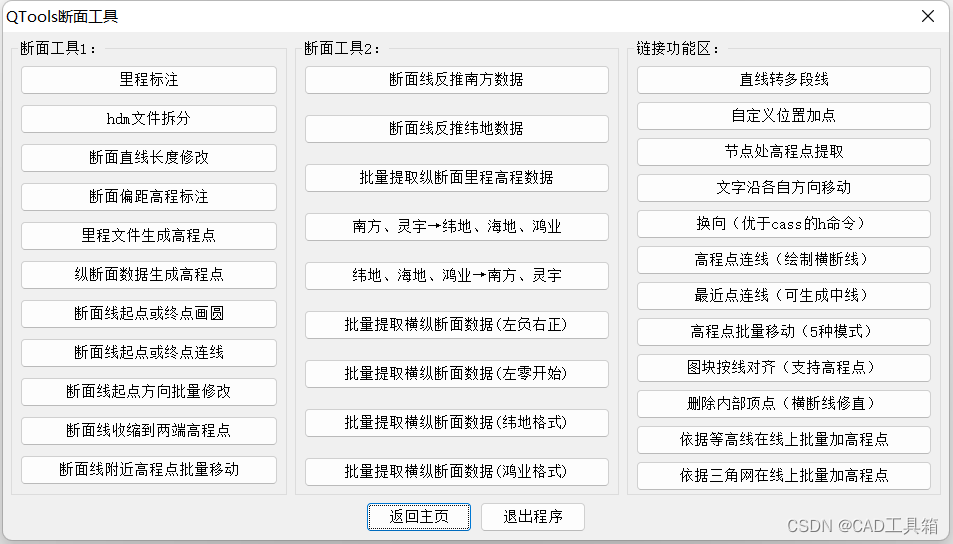

批量提取南方+纬地+鸿业断面数据，反推断面高程坐标、断面数据格式转换、批量绘制断面图、批量切断面 CAD/CASS断面插件合集（断面插件教程）
插件下载：
QTools for AutoCAD 下载（APPLOAD命令加载，DM命令打开）
视频教程：
QTools for AutoCAD的主页 - QTools官方账号 - 抖音 (douyin.com)
功能展示：
1、批量提取横纵断面数据(支持批量提取南方、百图、纬地、海地、鸿业等格式)
批量提取横纵断面数据（南方、百图、灵宇、纬地、海地、鸿业等100多种格式）
https://blog.csdn.net/qq_37960153/article/details/126422195
2、反推断面数据及坐标：断面线反推南方（从断面图中反算偏距高程及坐标）、纬地数据（平距高差）
断面图中断面线反算偏距高程及坐标：

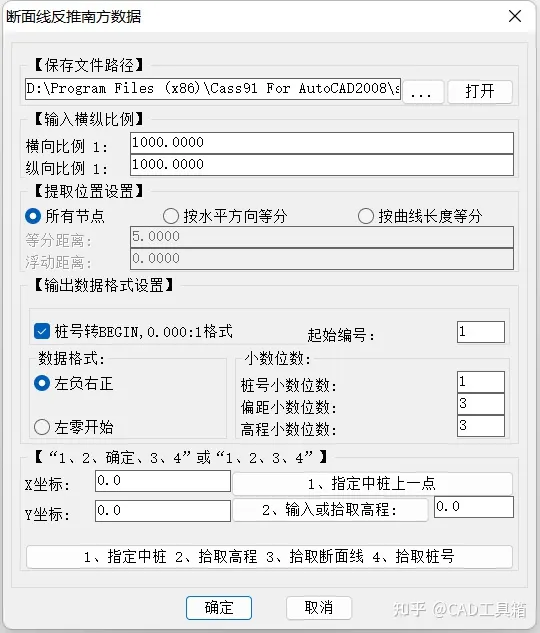

方法1：断面线反推南方数据（单个反推）→里程文件生成高程点→左负右正（勾选附加数据提取）

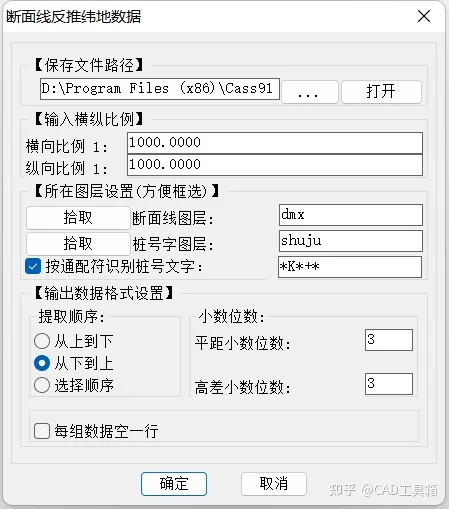

方法2：断面线反推纬地数据（批量反推）→纬地==>南方→里程文件生成高程点→左负右正（勾选附加数据提取）
从断面图中反算偏距高程
从断面图中反算平距高差
3、断面数据格式转换（支持南方、灵宇、纬地、海地、鸿业等格式互转）

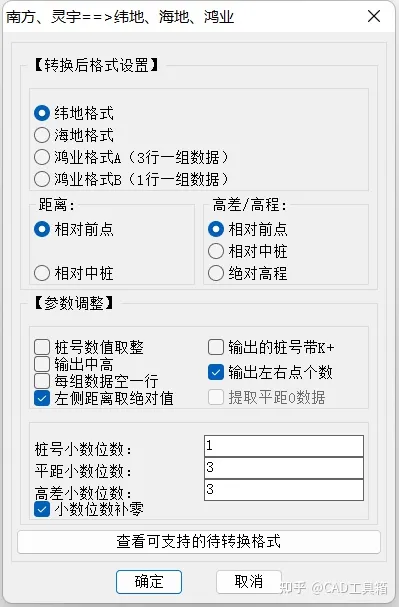

南方、灵宇==>纬地、海地、鸿业

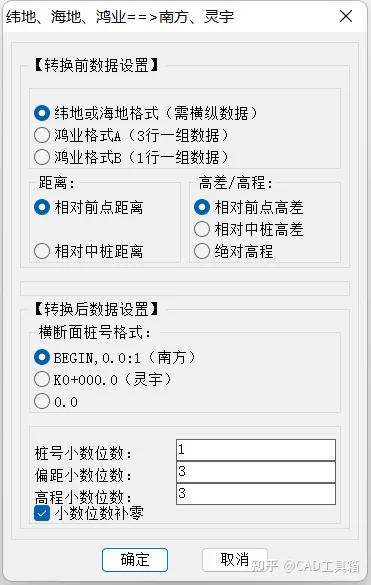

纬地、海地、鸿业==>南方、灵宇
4、批量切断面
在等高线或三角网中批量切断面图方法：
1）pl命令绘制中线
2）里程标注：生成横断面线
3）依据三角网（等高线）在线上批量加高程点
4）dm命令→左负右正或左零开始（选择begin格式提取数据）
5）cass→工程应用→绘断面图→根据里程文件
5、批量绘制断面图
- dm命令→左负右正或左零开始（选择begin格式提取数据）
- 然后cass→工程应用→绘断面图→根据里程文件

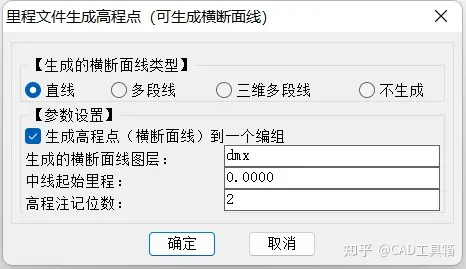

6、里程文件生成高程点、纵断面数据生成高程点
可将偏距、高程展高程点到图面实地位置

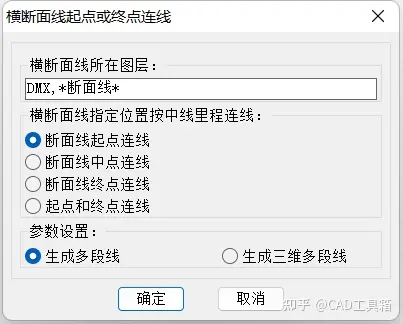

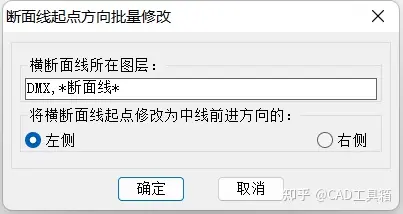

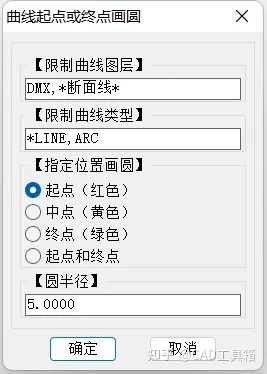

7、横断面线方向检查和修改（断面线起点方向批量修改、横断面线起点或终点连线、曲线起点或终点画圆）

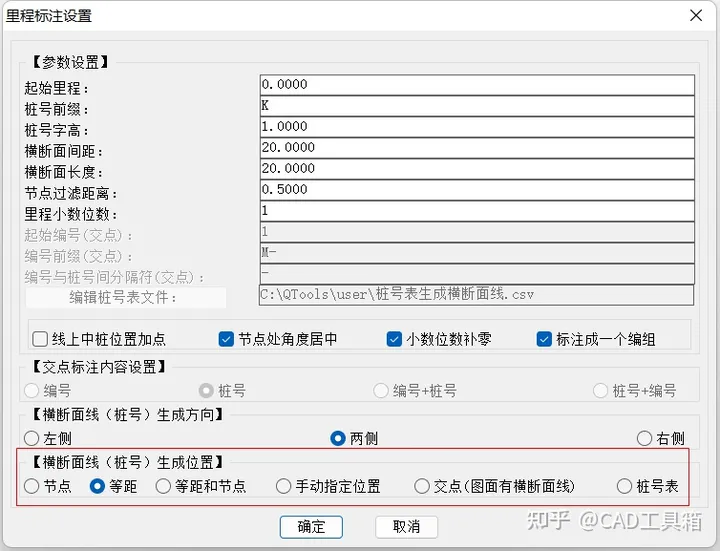

8、里程标注（布设横断面线）

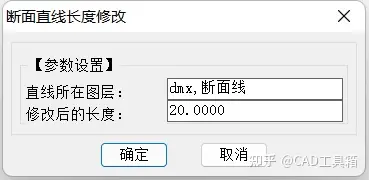

9、断面直线长度修改

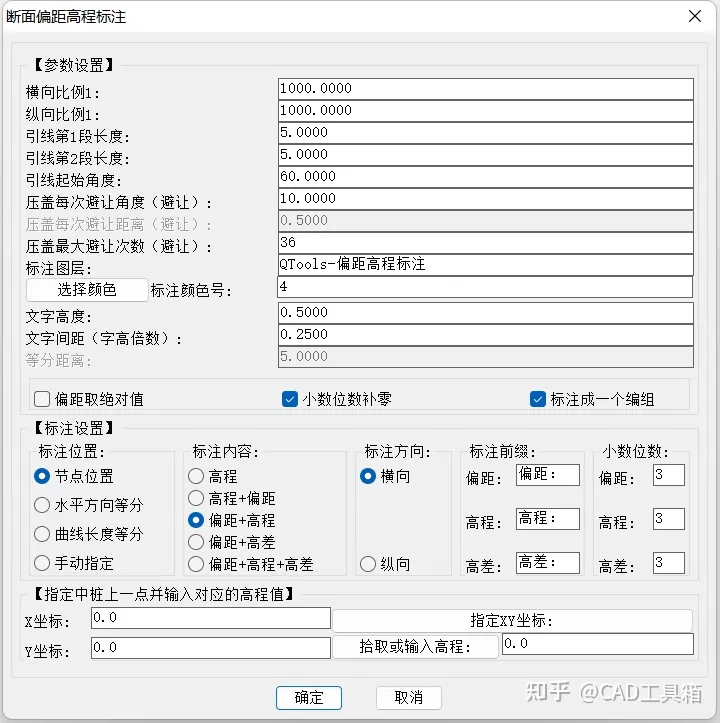

10、偏距高程标注
11、断面线收缩到两端高程点

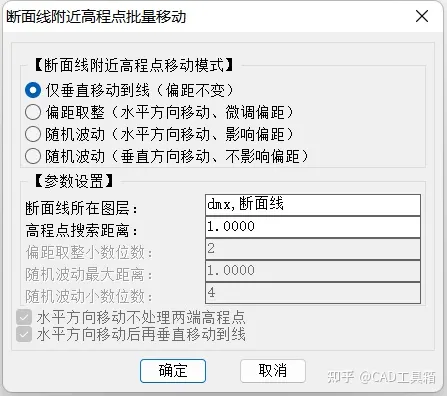

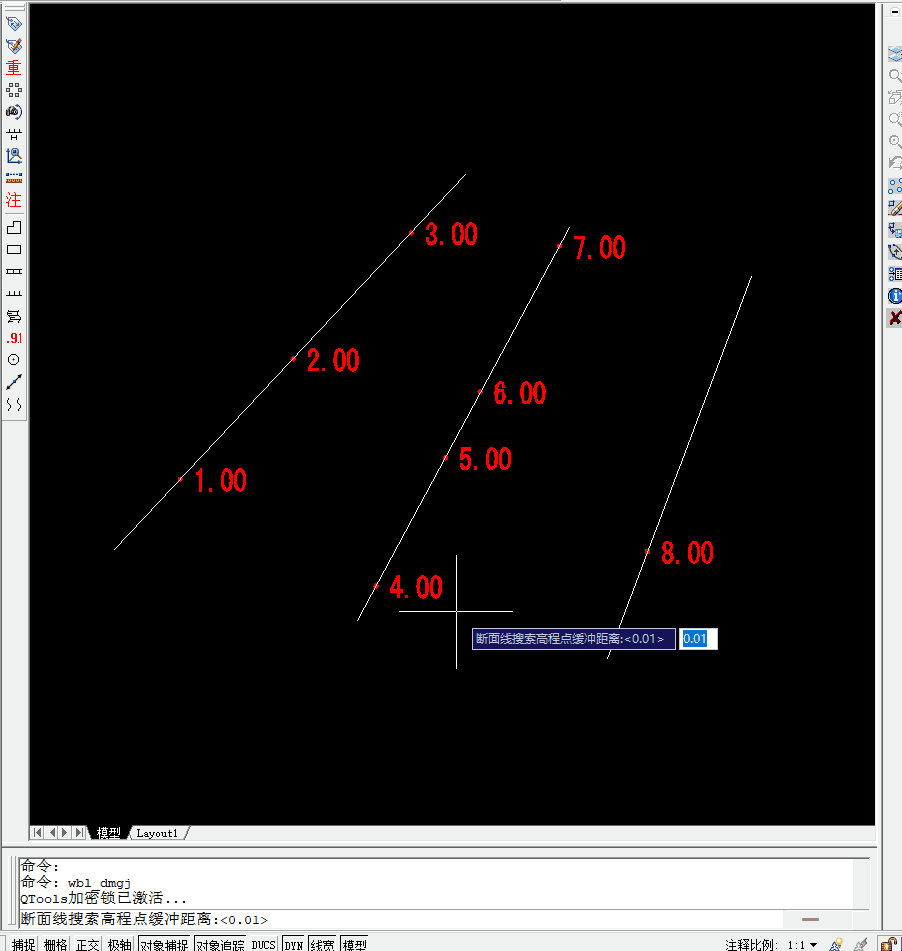

12、断面线附近高程点批量处理（高程点垂直移动到线）

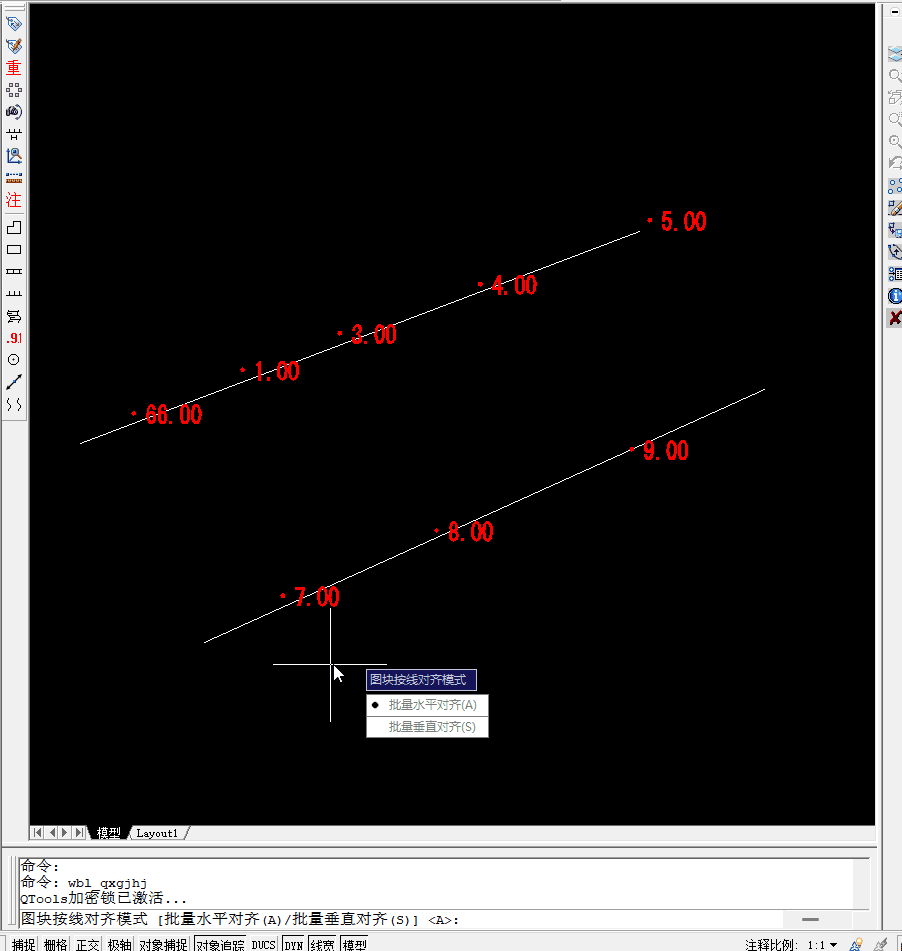

13、图块按线对齐（高程点水平或垂直对齐断面线）

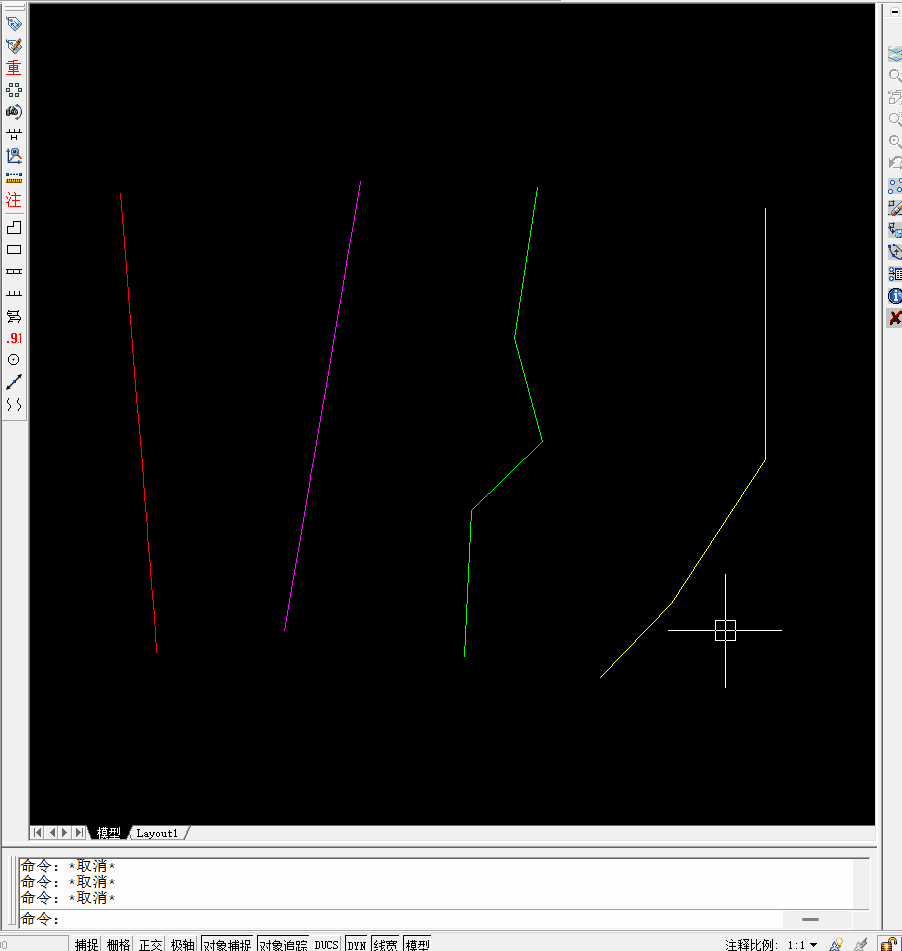

14、删除内部顶点（可将多段线转成直线状态）
15、文字沿各自方向移动

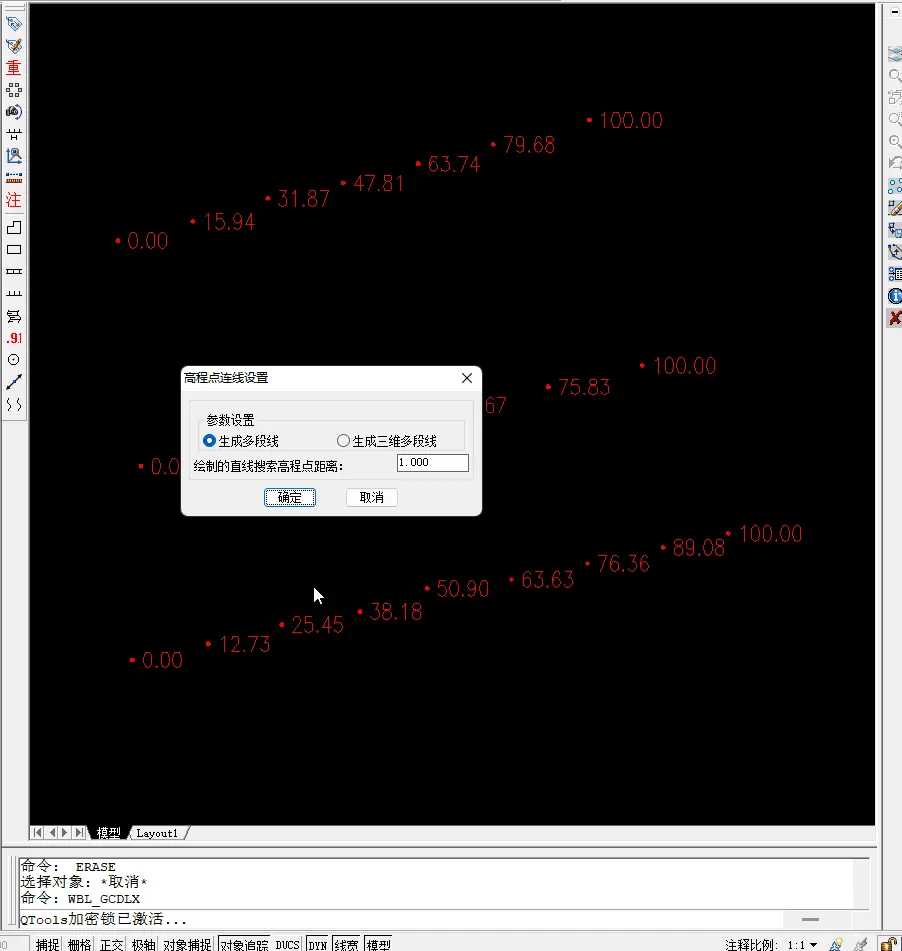

16、高程点连线
